Sicherheit in Wasserstoff-tankstellen schaffen

Die Bedeutung von Wasserstoff ist angesichts der Energiewende gewachsen. Der Anteil von Fahrzeugen, die mit nachhaltiger Energie, wie Wasserstoff, betrieben werden, steigt kontinuierlich. Da Wasserstoff leicht entzündbar ist, sind Betreiber von Wasserstofftankstellen dazu verpflichtet, Menschen und Anlagen zu schützen.

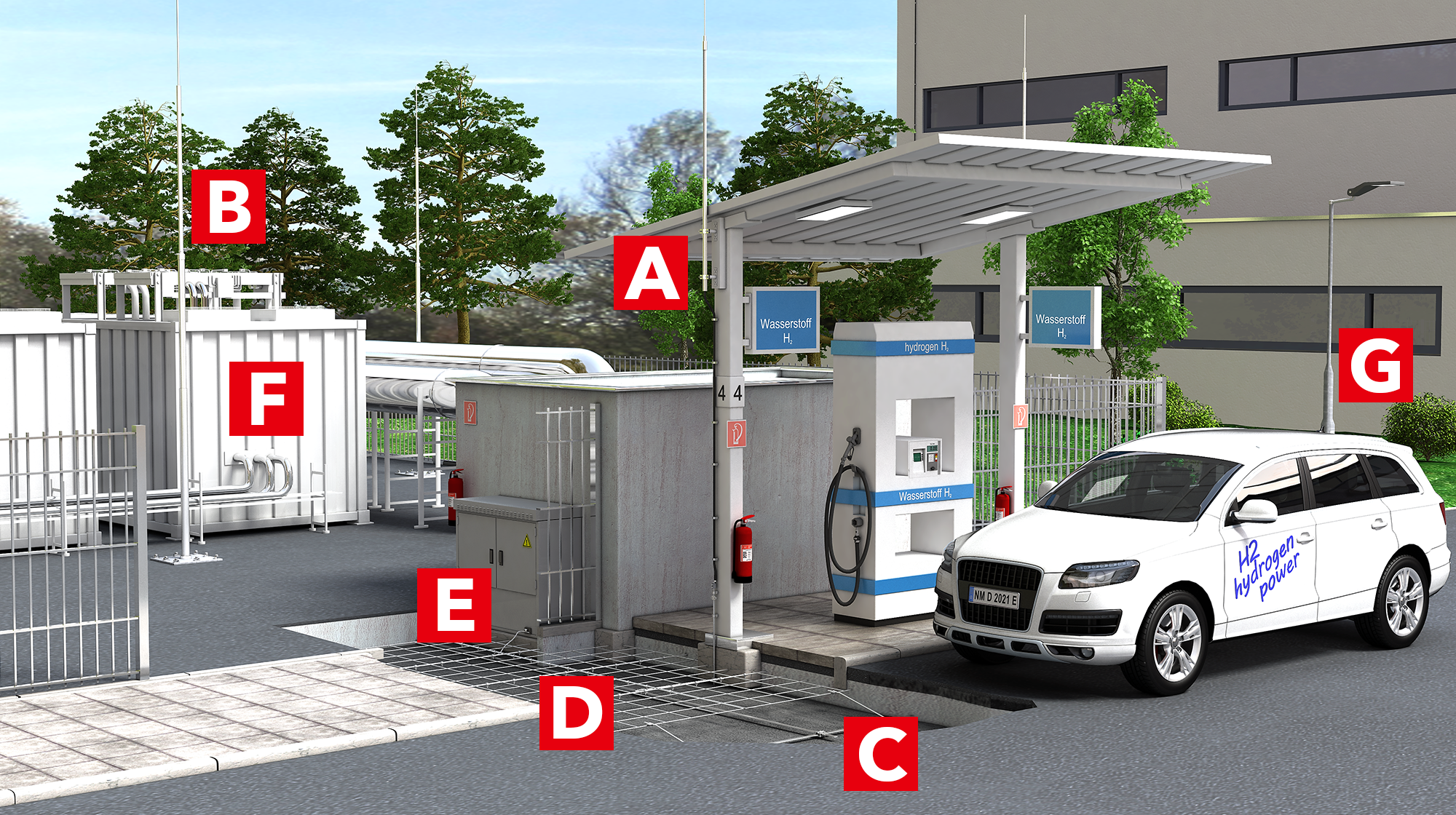

A: HVI Blitzschutz B: Äußerer Blitzschutz C: Erdung/Potentialausgleich D: Erdung/Potentialausgleich E: Schutz von Informations- und Kommunikationstechnik F: Energieversorgung G: Energieversorgung A: Äußerer Blitzschutz B: Äußerer Blitzschutz C: Erdung/Potentialausgleich D: Erdung/Potentialausgleich E: Schutz von Informations- und Kommunikationstechnik F: Energieversorgung G: Energieversorgung

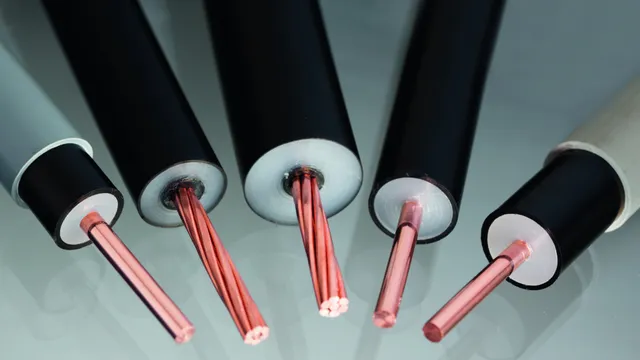

HVI–Blitzschutz

Hochspannungsfeste, isolierte Ableitungen HVI zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach VDE 0185-305-3

Details



Tele-Blitzschutzmast

Fangmast für den Schutz vor direktem Blitzeinschlag bei besonderen Anlagen z. B. Biogas-Anlagen, PV-Anlagen auf Freiflächen.

Details



Erdungssysteme

Ganzheitlich vermaschte, niederimpedant durchverbundene Erdungssysteme; für den gesamten Ladepark; blitzstromgeprüft und für 50 Hz-Anforderungen.

Details

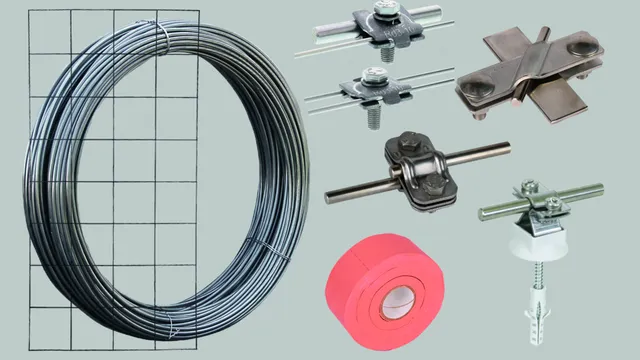

Potentialsteuerung

Potentialsteuerungsmaßnahmen, z.B. durch geprüfte Gittermatten; zur Vermeidung gefährlicher Schritt- und Berührungsspannung.

Details

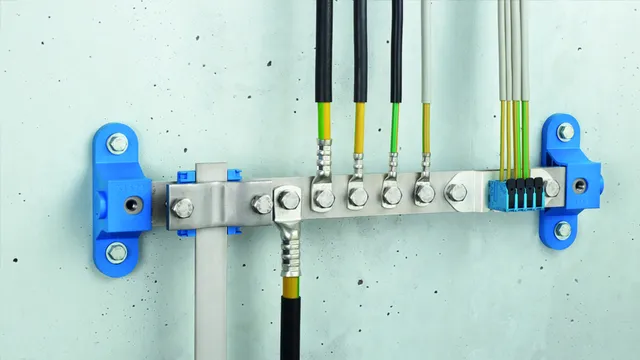

Potentialausgleich im EX-Bereich

Potentialausgleichsmaßnahmen speziell für den explosionsgefährdeten Bereich, z.B. Potentialausgleichsschienen, Bandrohrschellen und Klemmen. Zündfunkenfrei und gegen Selbstlockern gesichert.

Details

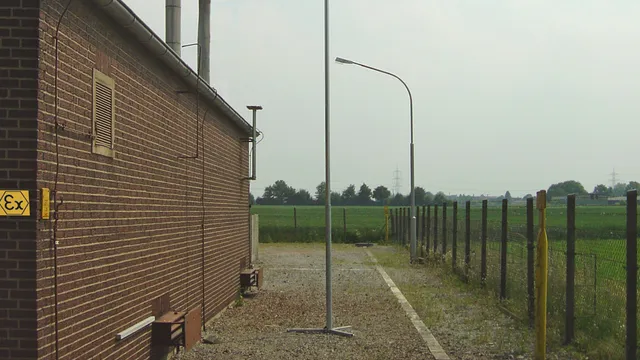

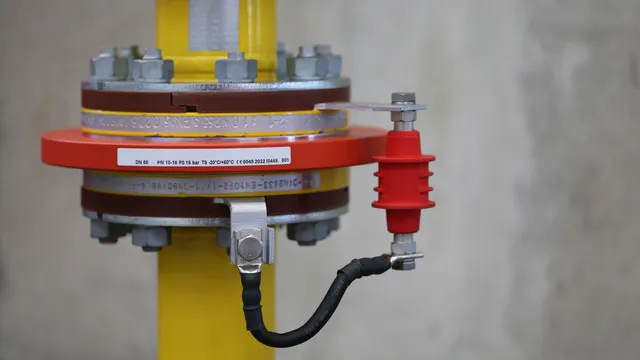

Trennfunkenstrecke EXFS 100

Oberirdisch installierte Trennfunkenstrecke zum Schutz oberirdischer Isolierstücke; einfache Wartung/Prüfung durch oberirdische Installation außerhalb des Ex-Bereiches

Details

927244

BLITZDUCTORconnect ML2 BD 24

Modularer Kombi-Ableiter TYPE 1; z.B. zum Schutz von RS485-Bussystemen oder 24 V Signalen.

Merken  Details

929121

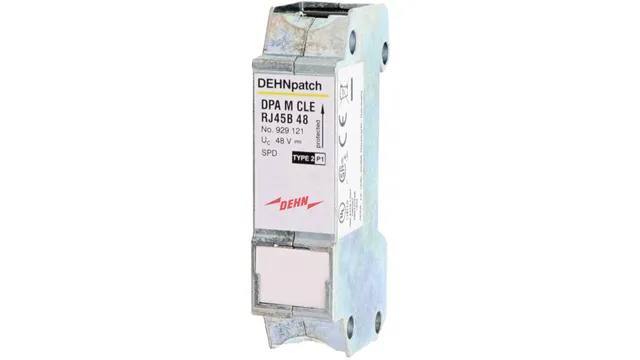

DEHNpatch Class E

Universeller Überspannungs-Ableiter TYPE 2; zum Schutz von Ethernet-Schnittstellen.

Merken  Details

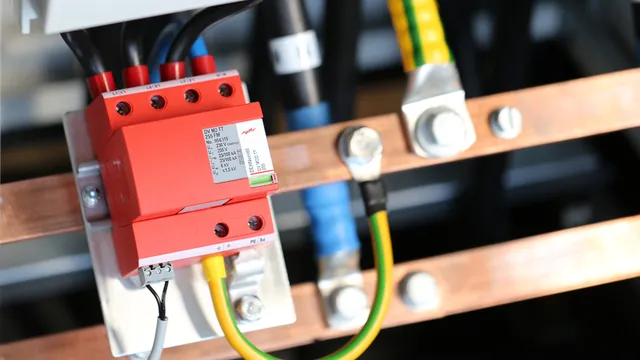

DEHNventil M2 255 FM

Modularer Kombi-Ableiter Typ 1+2+3 mit RAC-Funkenstreckentechnologie und FM-Kontakt; 230/400 V AC.

Details

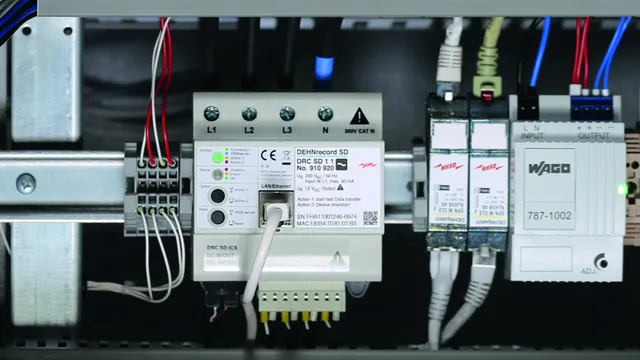

DEHNrecord SD

Multifunktionales Mess- und Analysegerät für Power Quality Monitoring Klasse A nach IEC61000-4-30, Lastgang- und Leistungsmessung, Messung netzfrequenter Überspannungen; Rogowskispulen für Messbereich bis 2000 A.

Details

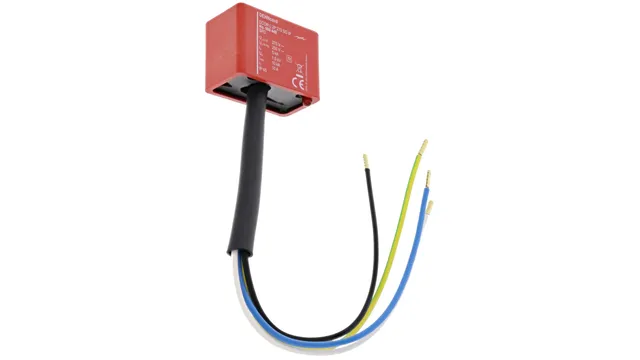

900448

DEHNcord L 2P

Universeller Überspannungs-Ableiter Typ 2 in IP65-Bauform zur Nachrüstung; zum Schutz der LED-Mastbeleuchtung.

Merken  Details

Der richtige Weg zu Blitz- und Überspannungsschutz für Wasserstofftankstellen

Tankstellen sind öffentliche Bereiche, in denen es gilt, die Menschen, die dort arbeiten und sie nutzen, keiner Gefährdung auszusetzen und zudem einen Ausfall der Anlagen zu vermeiden. Wasserstoff bringt hier ganz eigene Herausforderungen mit sich, denn wenn es sich unkontrolliert entzündet oder mit anderen Bestandteilen ein explosionsfähiges Gemisch bildet, können Menschen und Anlagen Schaden nehmen.

Damit das nicht passiert, empfehlen wir von DEHN ein ganzheitliches Schutzkonzept mit Schutzgeräten speziell für den Ex-Bereich, die Äußeren Blitzschutz, Überspannungsschutz sowie Erdung/Potentialausgleich beinhalten. Mit unseren Schutzgeräten vermeiden Sie beispielsweise Funkenbildung – eine Reaktion, die in Ex-Bereichen fatal sein und zu Explosionen führen kann. Isolierte oder getrennte Blitzschutzsysteme sorgen dafür, dass keine Blitzteilströme in die Anlage fließen. So entstehen keine Wechselwirkungen mit explosionsgefährdeten Bereichen.

Getrennte Blitzschutzsysteme und Fangeinrichtungen von DEHN errichten Sie mittels Isolator im Abstand zu Installationen. Als Isolationsmaterial verwenden wir hochwertigen glasfaserverstärkten Kunststoff (GFK). Die Auslegung und die Dimensionierung der Halte- sowie Funktionseinheiten basieren auf elektrischen und mechanischen Parametern. Zum getrennten Blitzschutz gehören auch freistehende Fangstangen und -masten, die Sie auf Erdniveau im Abstand zu Objekten errichten. Auf die Leitungsführung auf Dächern und Wänden können Sie hierbei verzichten.

Isolierter HVI-Blitzschutz von DEHN bietet höchsten Schutz und Ihnen zugleich eine hohe Flexibilität bei der Installation. Hierbei kommt die HVI-Leitung zum Einsatz, die hochspannungsfeste, isolierte Ableitung.

DEHNconcept

Mit DEHNconcept die Projektierung für das gesamte Schutzkonzept Ihres Objektes und die Planung als fertiges Modul erhalten.
