Überspannungs-schutz für PV-Anlagen in Wohngebäuden

Überspannungsschutz ist entscheidend bei der Installation von Photovoltaikanlagen in Wohngebäuden. Damit die PV-Anlage zuverlässig läuft, ist ein passendes Schutzkonzept unerlässlich, um Ausfallzeiten und finanzielle Folgen durch Reparaturkosten zu vermeiden.

1: Hauptverteilung / HAK 2: Internet / Telefon / Kommunikation 3: PV-Anlage (DC-Seite Wechselrichter) 3: PV-Anlage (DC-Seite Wechselrichter) 3: PV-Anlage (DC-Seite Wechselrichter) 4: PV-Anlage (AC-Seite Wechselrichter) 1: Hauptverteilung / HAK 2: Internet / Telefon / Kommunikation 3: PV-Anlage (DC-Seite Wechselrichter) 3: PV-Anlage (DC-Seite Wechselrichter) 3: PV-Anlage (DC-Seite Wechselrichter) 4: PV-Anlage (AC-Seite Wechselrichter)

941300

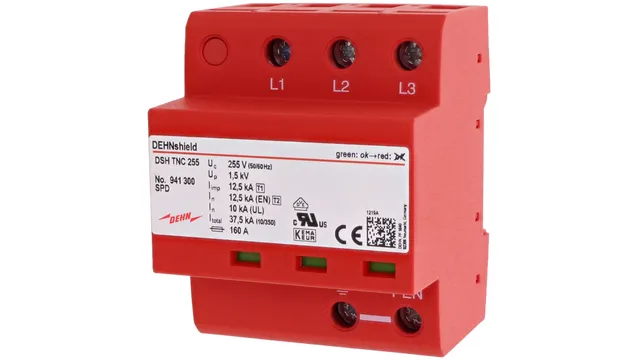

DEHNshield TNC

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung.

Merken  Details

941310

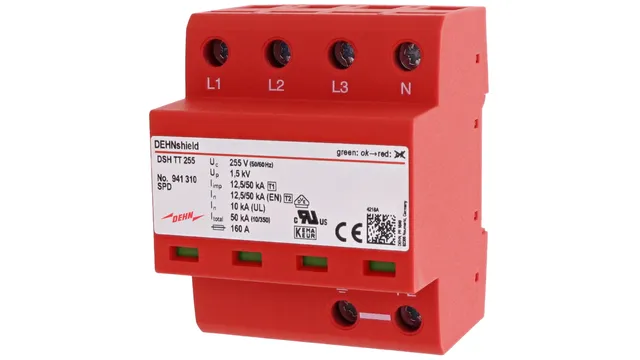

DEHNshield TT

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung.

Merken  Details

941400

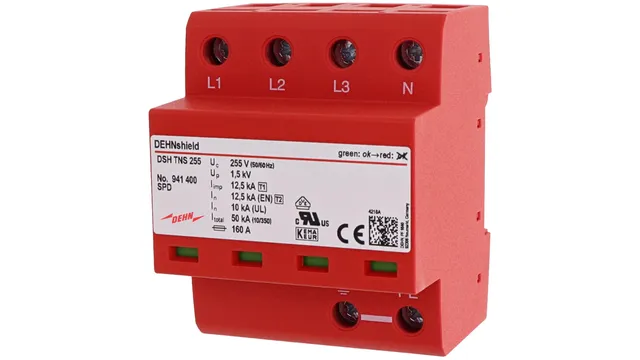

DEHNshield TNS

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung.

Merken  Details

922220

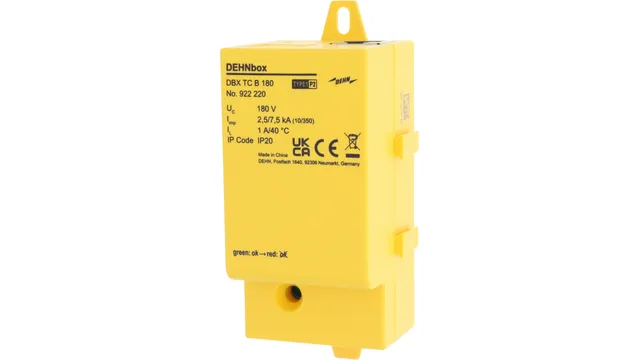

DEHNbox TC B 180

Der Kombi-Ableiter schützt bei direkten Blitzeinschlägen und Überspannungen. Er bietet Sicherheit für den Telefon-/DSL-Anschluss. Die kompakte Bauweise ermöglicht eine schnelle Montage im Neubau sowie eine einfache Nachrüstung in Bestandsgebäuden.

Merken  Details

929161

DEHNpatch Class EA

Universeller Überspannungs-Ableiter zum Schutz von IP basierten Ethernet-Applikationen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.

Merken  Details

942565

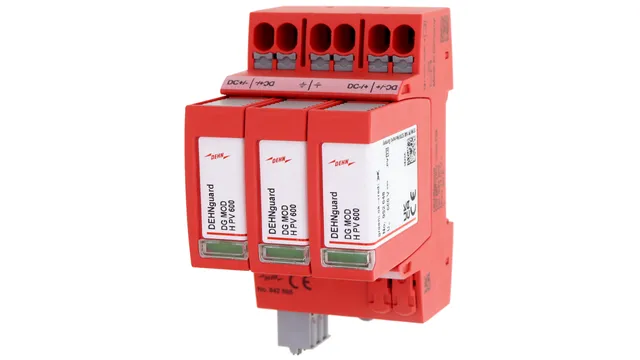

DEHNguard MP YPV 1200 FM

Der Typ 2-Ableiter ist speziell für PV-Anlagen konzipiert und schützt die DC-Seite des Wechselrichters. Die Schnellanschlusstechnik mittels praktischer Push-in-Doppelklemme erleichtert die Installation und ersetzt andernfalls notwendige Zusatzklemmen.

Merken  Details

900921

DEHNcube 2 YPV

Alternative: Anschlussfertige Systemlösung mit integriertem Typ 2-Ableiter zum Schutz der PV-Anlage vor Überspannungen. Der Generatoranschlusskasten ist für 1 MPPT- und 2 MPPT-Anwendungen verfügbar und passend für die gängigen Wechselrichtertypen.

Merken  Details

900910

DEHNcube YPV SCI 1000 1M

Alternative: Typ 2-Ableiter für die DC-Seite sorgt für sicheren Schutz des Wechselrichters im Innen- und Außenbereich. Ideal auch für die Nachrüstung.

Merken  Details

900920

DEHNcube YPV SCI 1000 2M

Alternative: Typ 2-Ableiter für die DC-Seite sorgt für sicheren Schutz des Wechselrichters im Innen- und Außenbereich. Ideal auch für die Nachrüstung.

Merken  Details

900945

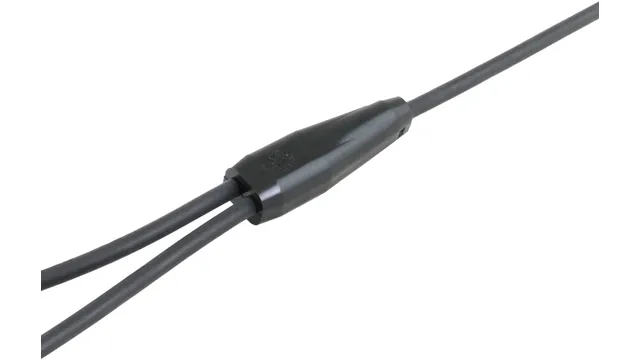

Y-Anschlussleitung

Zur einfachen Verdrahtung des DEHNcube YPV. Für einen String werden zwei Y-Anschlusskabel benötigt.

Merken  Details

942402

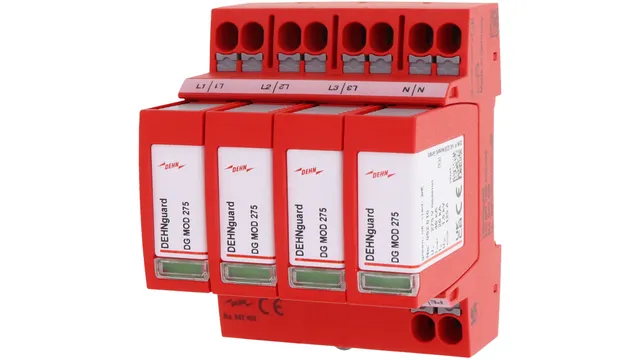

DEHNguard SMP TNS 275

Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsver­drahtung.

Merken  Details

Anforderungen an den Überspannungsschutz

Bei der Installation einer neuen PV-Anlage oder der Erweiterung einer vorhandenen Anlage wird in die bestehende Elektroinstallation eingegriffen. Der elektrische Anschluss erfolgt über einen eigenen oder neuen Stromkreis, der nach den aktuell gültigen Normen zu errichten ist. Für diesen Fall ergibt sich aus den Normen die Notwendigkeit zum Überspannungsschutz auf der AC-Seite (OVE E 8101 Abschnitt 443) und zum besonderen Schutz des Wechselrichters auf der DC-Seite (ÖVE/ÖNORM E 8001-4-712:2009, OVE E 8101 Abschnitt 712 und ÖVE / ÖNORM EN 62305-3).

Generell sollten die Schutzkomponenten so nah wie möglich am Gerät platziert werden. Dies sind mögliche Einbauorte:

  • Zum Schutz der AC-Seite im Zählerschrank oder direkt am AC-Ausgang des Wechselrichters
  • Zum Schutz der DC-Seite in einem Generator-Anschlusskasten direkt vor dem Wechselrichter

Beträgt die Leitungslänge zwischen Wechselrichter und Überspannungsableiter mehr als 10 m, empfiehlt sich ein weiteres Überspannungsschutzgerät Typ 2. Ein zusätzlicher Überspannungsschutz für den Batteriespeicher ist in der Regel nur dann nötig, wenn er nicht in unmittelbarer Nähe zum Wechselrichter platziert ist.

Vollständiges Schutzkonzept

Überspannungsschutz im Einfamilienhaus

Da moderne Einfamilienhäuser zunehmend elektrischer werden, ist Überspannungsschutz besonders wichtig. Ein wirksames Überspannungsschutzkonzept schützt elektrische bzw. elektronische Systeme und Geräte vor Schäden in Folge von zu hohen Spannungen.

Erfahren Sie, wie Sie neben Ihrer Photovoltaikanlage auch die Wallbox und smarte Haustechnik schützen.

Zum Schutzkonzept
