Erdung und Potentialausgleich fürs Mehrfamilienhaus
Eine funktionsfähige Erdungsanlage ist die Grundlage für den sicheren Betrieb der elektrischen Systeme im Mehrfamilienhaus. Sie dient unter Anderem zur Erfüllung der Schutzmaßnahmen in der elektrischen Anlage und reduziert Potentialunterschiede bei einem Blitzeinschlag, da sie den Blitzstrom gezielt im Erdreich verteilt.
Schenken Sie der Planung und Ausführung der Erdungsanlage genügend Aufmerksamkeit, denn Versäumnisse oder Fehler in der Errichtungsphase können Eigentümer nachträglich nicht mehr, oder nur mit sehr hohem Aufwand, korrigieren lassen.
Der richtige Weg zur normgerechten Erdung für Mehrfamilienhäuser.
Der Ringerder wird außerhalb des Gebäudefundamentes erdfühlig in das Erdreich verlegt und bildet einen geschlossenen Ring um die bauliche Anlage. Bei größeren Gebäuden sind zusätzlich Querverbindungen einzulegen. Dabei ist eine Maschenweite von max. 20 m x 20 m einzuhalten.
Wird für das Mehrfamilienhaus ein Blitzschutzsystem gemäß ÖVE/ÖNORM EN 62305-3 geplant, ist die Maschenweite des Ringerders auf 10 m x 10 m zu reduzieren. Diese verringerte Maschenweite ist bei jedem Mehrfamilienhaus zu empfehlen, um eine Nachrüstung des äußeren Blitzschutzes zu ermöglichen.
Zusätzlich kann bei Mehrfamilienhäusern neben dem Ringerder eine kombinierte Potentialausgleichsanlage (CBN) erforderlich sein. Der CBN ist ein in der Bodenplatte verlegten Schutz- und Funktionspotentialausgleichsleiter, welcher alle 2 m elektrisch leitfähig mit der Bewehrung zu verbinden ist. Der CBN wird als geschlossener Ring entlang der Außenkanten im Beton eines Gebäudefundamentes eingebettet, die Maschenweite des CBN ist max. 20 m x 20 m. Zuletzt wird dieser in regelmäßigen Abständen, max. 20 m mit dem Ringerder verbunden.
/www.dehn-international.com/store/f/46525384/HDVORSCHAU/860908_teil.jpg)
860010

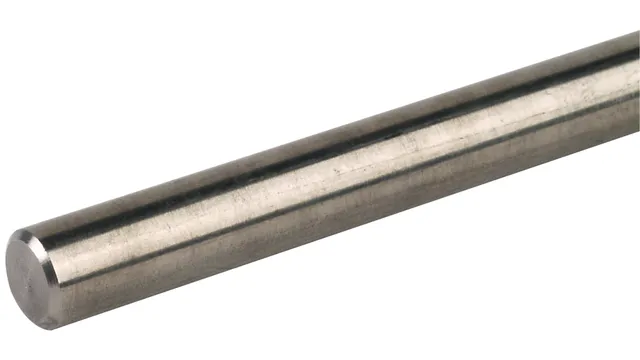

Rundstahl, NIRO V4A
Edelstahldraht für den Einsatz bei Blitzschutzanlagen, Erdungsanlagen und Potentialausgleich.
/www.dehn-international.com/store/f/45556532/HDVORSCHAU/391079.jpg)
391079

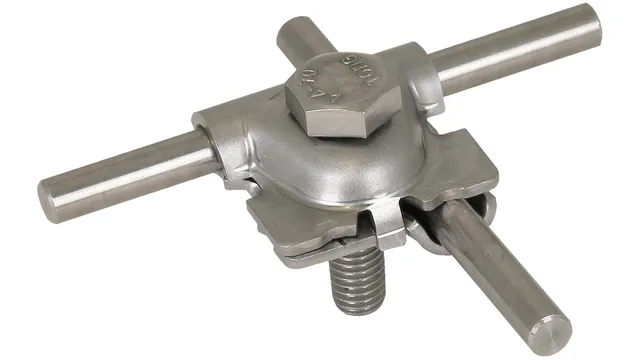

MV-Klemme mit Arretiernase
Mehrzweck-Verbindungsklemme mit Verdrehschutz zur universellen Verwendung als Kreuz-, T- und Parallelklemme von Rundleitern.
/www.dehn-international.com/store/f/44300189/HDVORSCHAU/860130_teil.jpg)
860115
Anschlussfahne V4A für äußeren Blitzschutz
Runddraht Rd 10 mm (V4A), als Anschlussfahne, aus korrosionsfestem Edelstahl NIRO (V4A), für den Anschluss der Ableitungen an die Erdungsanlage.
/www.dehn-international.com/store/f/44305788/HDVORSCHAU/557125.jpg)

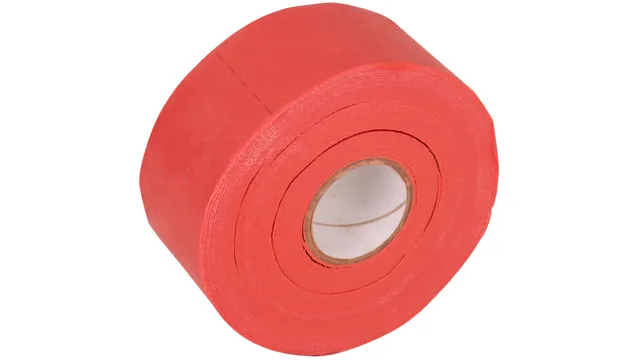

557125
Korrosionsschutzbinde mit Perforation
Korrosionsschutzbinde zur Umhüllung von ober- und unterirdischen Verbindungen im Erdreich.
/www.dehn-international.com/store/f/46525322/HDVORSCHAU/800008_teil.jpg)
800010

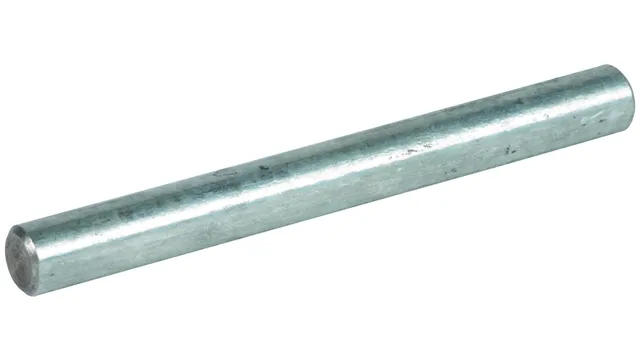

Runddraht
Stahldraht mit Zinküberzug ≥ 50 µm Mittelwert (rd. 350 g/m2), für den Einsatz bei Blitzschutz- und Erdungsanlagen.
/www.dehn-international.com/store/f/46081305/HDVORSCHAU/308025.jpg)
308025

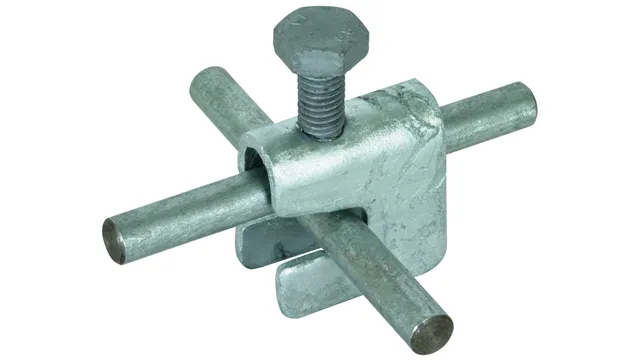

Verbindungsklemme
Verbindungsklemme St/tZn, zum Verbinden von Betonstahlmatten oder Bewehrungen mit Rundleitern. Ausführung für T-, Kreuz- und Parallelverbindungen.
/www.dehn-international.com/store/f/46081318/HDVORSCHAU/308026.jpg)

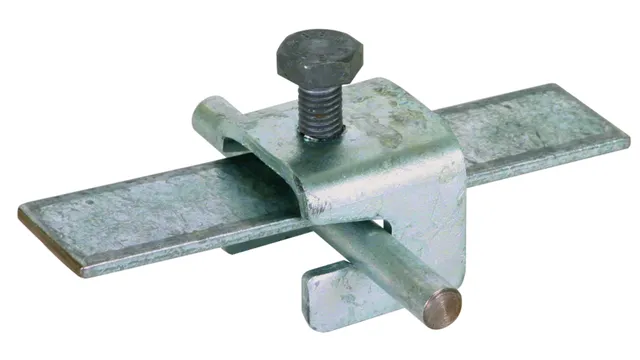

308026
Verbindungsklemme
Verbindungsklemme St/tZn, zum Verbinden von Betonstahlmatten oder Bewehrungen mit Flachleitern. Ausführung für T-, Kreuz- und Parallelverbindungen.
/www.dehn-international.com/store/f/44302970/HDVORSCHAU/563200.jpg)
563200

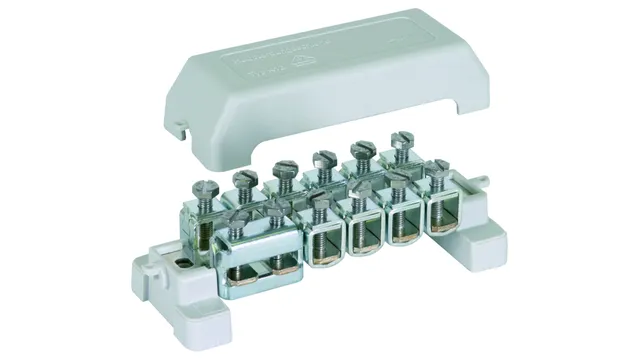

Potentialausgleichsschiene
Potentialausgleichsschiene K12, für den Schutz- und Funktionspotentialausgleich (Haupterdungsschiene) und den Blitzschutz-Potentialausgleich.
/www.dehn-international.com/store/f/46090814/HDVORSCHAU/478011.jpg)
478011

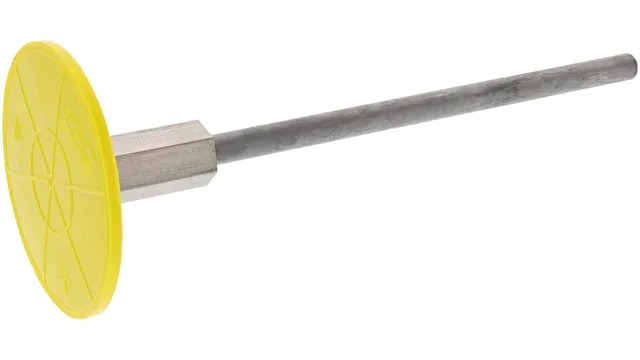

Erdungsfestpunkt
Erdungsfestpunkt NIRO (V4A), als korrosionsfreien Anschluss der Ableitung z. B. an die Bewehrung von Gebäuden oder an die Erdungsanlage, für den Schutzpotentialausgleich und / oder den Funktionspotentialausgleich zum Einbau in die Schalung.
/www.dehn-international.com/store/f/45200858/HDVORSCHAU/478530.jpg)

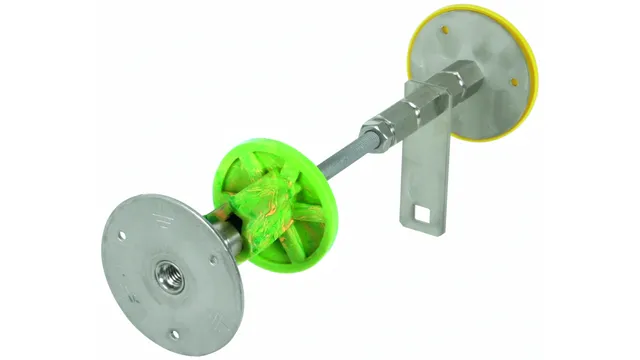

478530
Druckwasserdichte Wanddurchführung für weiße Wanne
Zur druckwasserdichten Durchführung der Erd- / Potentialausgleichsleiter durch Betonwände. Inklusive Anschlussstück mit Vierkantloch für den Anschluss mit Klemmbock bei Rundleitern oder Kreuzstück bei Flachbändern.
/www.dehn-international.com/store/f/46379208/HDVORSCHAU/478598.jpg)
478598
Dichtmanschette
Für Durchführungen bei wasserdichten Fundamentplatten / Wänden (z. B weiße Wanne). Druckwasserdichte Ausführung zum Aufschieben auf Rundleiter mit NIRO-Spannbändern.
/www.dehn-international.com/store/f/44287662/HDVORSCHAU/274160.jpg)
274160
DEHNhold
Leitungshalter mit geschlitztem Überleger, zum Befestigen von Rundleitern. Einsetzbar für verschiedene Werkstoffe z. B. Al, NIRO, St/tZn und Cu, feste Leitungsführung.
/www.dehn-international.com/store/f/46075210/HDVORSCHAU/540250.jpg)
540250

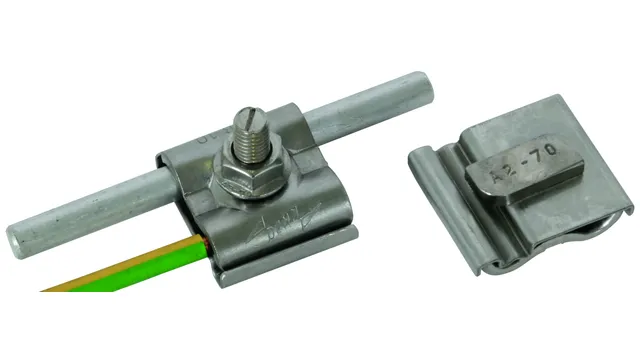

UNI-Erdungsklemme für PV-Schienengestell
UNI-Erdungsklemme zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktions- und Blitzschutz-Potentialausgleich.
/www.dehn-international.com/store/f/44303926/HDVORSCHAU/365250_064295.jpg)
365250
UNI-Falzklemme
UNI-Falzklemme zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktions- und Blitzschutz-Potentialausgleich.
/www.dehn-international.com/store/f/46075245/HDVORSCHAU/540263_1.jpg)
540263

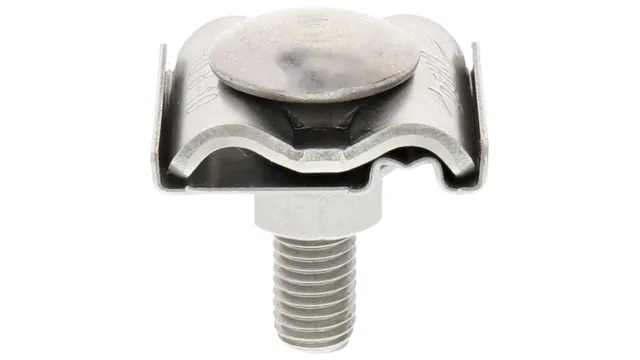

UNI-Erdungsklemme für sonstige Anlagenteile
UNI-Erdungsklemme zum Einbinden von Anlagenteilen in den Funktionspotentialausgleich, Blitzschutz-Potentialausgleich oder in die Funktionserdung.
/www.dehn-international.com/store/f/45202915/HDVORSCHAU/620902_oben.jpg)

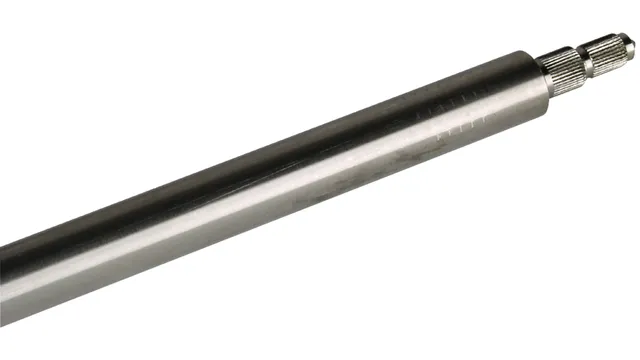

620903
Tiefenerder NIRO V4A
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen. Ausführung Typ AZ mit abgesetztem Rändelzapfen.

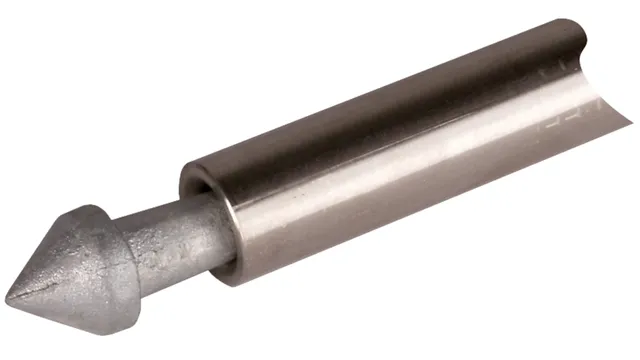

/www.dehn-international.com/store/f/45203567/HDVORSCHAU/620001.jpg)

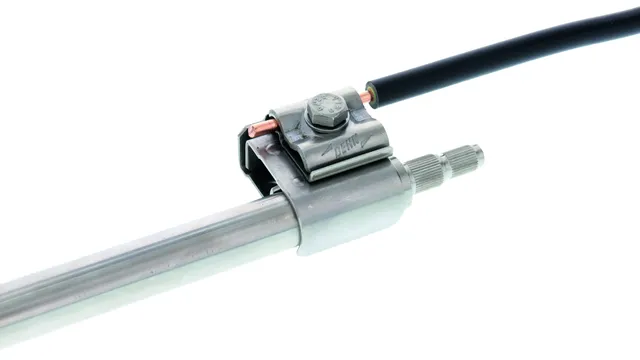

/www.dehn-international.com/store/f/46058634/HDVORSCHAU/540121.jpg)
