DEHNcharge

• Anschlussfertiger Kombi-Ableiter Typ 1 + Typ 2 für DC-Batteriegroßspeicher
• Bewährte fehlerresistente Y-Schaltung
• Gehäusedesign platzoptimiert ausgelegt für bis zu 1500 V DC im nur 4 TE breiten Gehäuse
• Anwendungsoptimierter Schutzpegel von ≤ 3kV
• Einsetzbar bis zu einem max. prospektiven Kurzschlussstrom von 100kA
• Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster

1 Produkt

Art.-Nr. 900095 DCG T1 BATT 1500 FM

GTIN 4013364510838, Zolltarifnr. (EU): 85354000, Bruttogewicht: 587.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

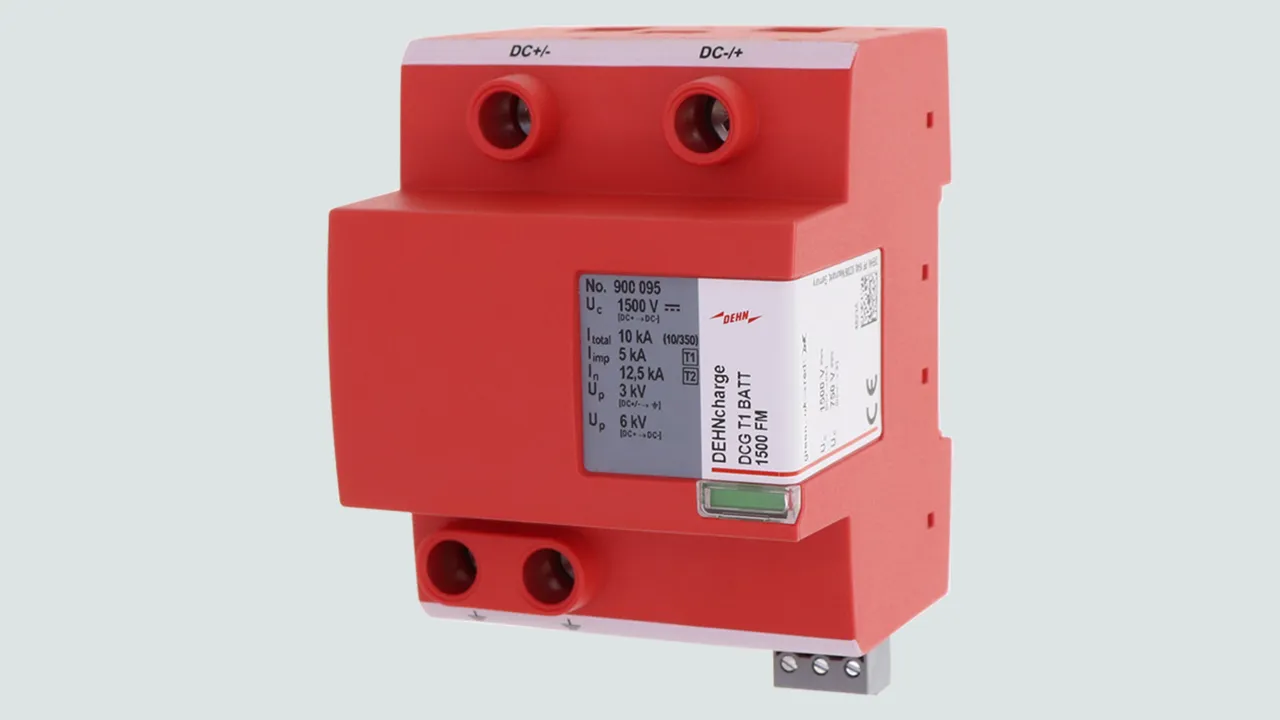

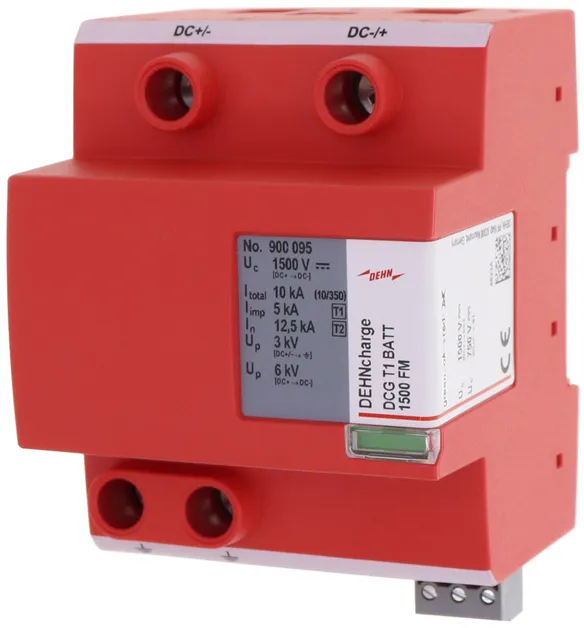

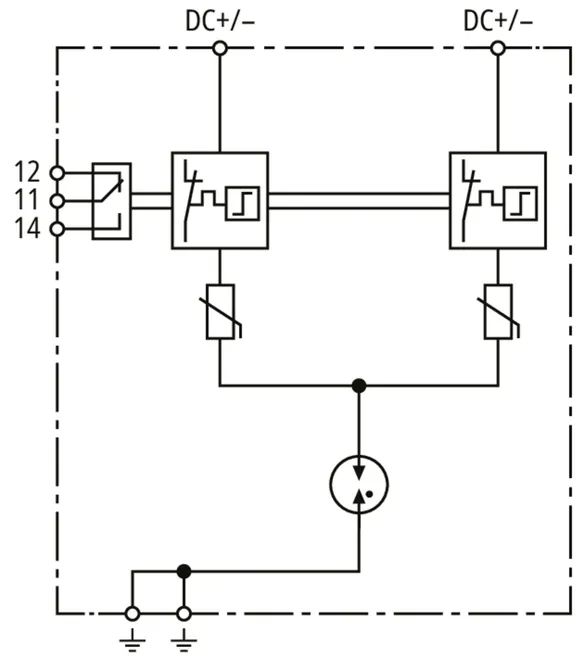

Kombi-Ableiter DEHNcharge T1 BATT 1500 FM
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2
für Batteriespeichersysteme bis 1500 V DC, Breite 4TE
Ableiter Typ 1 + Typ 2 in Anlehnung an EN 61643-11
Kombinierte Abtrenn- und Kurzschließvorrichtung
mit Fernmeldekontakt
Defektanzeige
Maximale PV-Spannung: <= 1500 V dc
Gesamtableitstoßstrom: 5 kA
Schutzpegel: <= 3 kV
Kurzschlussfestigkeit Iscpv: 100 kA

Fabrikat: DEHN
Typ: DCG T1 BATT 1500 FM
Art.-Nr.: 900095
oder gleichwertig.

Technische Daten

SPD in Anlehnung an IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung DC [DC+/DC-] (U_C )	≤ 1500 V
Höchste Dauerspannung DC [(DC+/DC-) --> PE] (U_C )	≤ 750 V
Kurzschlussfestigkeit (t ≤ 5,83 ms) (I_SCCR )	100 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	10 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	5 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 3 kV
Schutzpegel [DC+ -> DC-] (U_P )	< 6 kV
FM-Kontakte / Kontaktform	Wechsler

SPD in Anlehnung an IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung DC [DC+/DC-] (U_C )	≤ 1500 V
Höchste Dauerspannung DC [(DC+/DC-) --> PE] (U_C )	≤ 750 V
Kurzschlussfestigkeit (t ≤ 5,83 ms) (I_SCCR )	100 kA
Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc /200 A 2+/A173 DST aR
Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	10 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	5 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 3 kV
Schutzpegel [DC+ -> DC-] (U_P )	< 6 kV
Ansprechzeit (t_A )	≤ 100 ns
Schutzleiterstrom (I_PE )	≤ 25 µA
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
