UNI-Erdungsklemmen

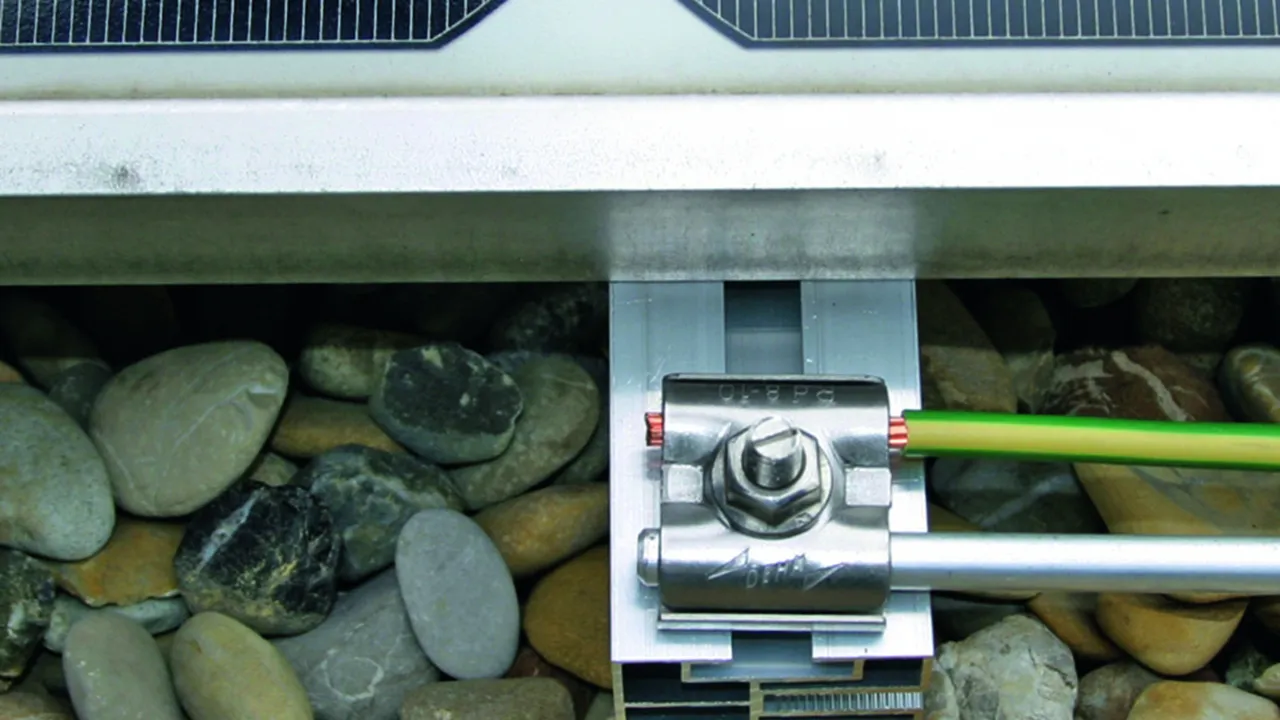

Zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktionspotentialausgleich / Funktionserdung (Leiterfarbe ggf. schwarz) und Blitzschutz-Potentialausgleich.
Durch die Kontaktplatte (Zwischenelement) aus NIRO können unterschiedliche Werkstoffe des Leiters (Cu, Al, St/tZn und NIRO) mit den üblichen Montagesystemen z. B. aus Aluminium verbunden werden, ohne dass Kontaktkorrosion entsteht.

Mit Hammerkopfschraube M8 und Sperrzahnmutter

2 Produkte

Art.-Nr. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

GTIN 4013364512320, Zolltarifnr. (EU): 85359000, Bruttogewicht: 59.02 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

UNI-Erdungsklemme mit Hammerkopfschraube M8x25 mm NIRO
Erdungsklemmen zum Einbinden der
Montagesysteme z. B. von PV-Anlagen
in den Funktionspotentialausgleich/Funktionserdung
und Blitzschutz-Potentialausgleich
mit Schraube M8x25 mm und Sperrzahnmutter
Werkstoff Klemme: NIRO
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEK 8.10 AQ4 50 HKSM8X25 V2A
Art.-Nr.: 540249
oder gleichwertig.

Technische Daten

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube M8 x 25 mm
Sperrzahnmutter	SW 13 mm
Werkstoff Schraube / Mutter	NIRO
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 540249 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540249 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

GTIN 4013364138650, Zolltarifnr. (EU): 85359000, Bruttogewicht: 61.60 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Erdungsklemme mit Hammerkopfschraube M8x30 mm NIRO
Erdungsklemmen zum Einbinden der
Montagesysteme z. B. von PV-Anlagen
in den Funktionspotentialausgleich/Funktionserdung
und Blitzschutz-Potentialausgleich
mit Schraube M8x30 mm und Sperrzahnmutter
Werkstoff Klemme: NIRO
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEK 8.10 AQ4 50 HKSM8 V2A
Art.-Nr.: 540250
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube M8 x 30 mm
Werkstoff Schraube / Mutter	NIRO
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube M8 x 30 mm
Sperrzahnmutter	SW 13 mm
Werkstoff Schraube / Mutter	NIRO
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 540250 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540250 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Mit Hammerkopfschraube M10 und Sperrzahnmutter

2 Produkte

Art.-Nr. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

GTIN 4013364138667, Zolltarifnr. (EU): 85359000, Bruttogewicht: 61.60 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Erdungsklemme mit Hammerkopfschraube NIRO
Erdungsklemmen zum Einbinden der Montagesysteme
z. B. von PV-Anlagen in den
Funktionspotentialausgleich/Funktionserdung
und Blitzschutz-Potentialausgleich
mit Schraube M10 und Sperrzahnmutter
Werkstoff Klemme: NIRO
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEK 8.10 AQ4 50 HKSM10 V2A
Art.-Nr.: 540260
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube (23 x 11 mm), M10 x 30 mm
Werkstoff Schraube / Mutter	NIRO
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube (23 x 11 mm), M10 x 30 mm
Sperrzahnmutter	SW 15 mm
Werkstoff Schraube / Mutter	NIRO
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 540260 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540260 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

GTIN 4013364449237, Zolltarifnr. (EU): 85359000, Bruttogewicht: 79.50 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Erdungsklemme mit Hammerkopfschraube NIRO
Erdungsklemmen zum Einbinden der Montagesysteme
in den Funktionspotentialausgleich/Funktionserdung
und Blitzschutz-Potentialausgleich
mit Schraube M10 und Sperrzahnmutter
Werkstoff Klemme: NIRO
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEK 8.10 AQ4 50 HKSBM10 V2A
Art.-Nr.: 540262
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube (31 x 13 mm) M10 x 30 mm
Werkstoff Schraube / Mutter	NIRO
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube (31 x 13 mm) M10 x 30 mm
Sperrzahnmutter	SW 15 mm
Werkstoff Schraube / Mutter	NIRO
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 540262 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540262 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Mit Flachrundschraube M10 und Sperrzahnmutter

1 Produkt

Art.-Nr. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

GTIN 4013364449244, Zolltarifnr. (EU): 85359000, Bruttogewicht: 80.76 g, VPE: 10.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Erdungsklemme mit Kontaktplatte und Doppelüberleger NIRO
Erdungsklemmen zum Einbinden der Montagesysteme
in den Funktionspotentialausgleich/Funktionserdung
und Blitzschutz-Potentialausgleich
mit Schraube M10 und Sperrzahnmutter
Werkstoff Klemme: NIRO
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2

Fabrikat: DEHN
Typ: KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A
Art.-Nr.: 540263
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	eM10 x 35 mm
Werkstoff Schraube / Mutter	NIRO

Artikel 540263 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540263 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kontaktplatte und Doppelüberleger separat mit Vierkantloch für Schraube M8

1 Produkt

Art.-Nr. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

GTIN 4013364138674, Zolltarifnr. (EU): 85359000, Bruttogewicht: 37.88 g, VPE: 100.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Erdungsklemme Kontaktplatte und Doppelüberleger NIRO
Erdungsklemmen zum Einbinden
der Montagesysteme z. B. von
PV-Anlagen in den
Funktionspotentialausgleich/Funktionserdung
und Blitzschutz-Potentialausgleich
ohne Schraube und Mutter M8
Werkstoff Klemme: NIRO
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2

Fabrikat: DEHN
Typ: KP AQ4 50 DUL 8.10 VKL9 V2A
Art.-Nr.: 540251
oder gleichwertig.

Technische Daten

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²

Artikel 540251 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540251 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kontaktplatte und Doppelüberleger separat mit Vierkantloch für Schraube M10

1 Produkt

Art.-Nr. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

GTIN 4013364138681, Zolltarifnr. (EU): 85359000, Bruttogewicht: 36.52 g, VPE: 100.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

UNI-Erdungsklemme Kontaktplatte und Doppelüberleger NIRO
Erdungsklemmen zum Einbinden
der Montagesysteme z. B. von
PV-Anlagen in den
Funktionspotentialausgleich/Funktionserdung
und Blitzschutz-Potentialausgleich
mit Schraube M10 und Sperrzahnmutter
Werkstoff Klemme: NIRO
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2

Fabrikat: DEHN
Typ: KP AQ4 50 DUL 8.10 VKL11 V2A
Art.-Nr.: 540261
oder gleichwertig.

Technische Daten

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²

Artikel 540261 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540261 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

UNI-Erdungsklemmen

Mit Hammerkopfschraube M8 und Sperrzahnmutter

Art.-Nr. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

Artikel 540249 wurde zum Merkzettel hinzugefügt.

Artikel 540249 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

Artikel 540250 wurde zum Merkzettel hinzugefügt.

Artikel 540250 wurde zum Warenkorb hinzugefügt.

Mit Hammerkopfschraube M10 und Sperrzahnmutter

Art.-Nr. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

Artikel 540260 wurde zum Merkzettel hinzugefügt.

Artikel 540260 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

Artikel 540262 wurde zum Merkzettel hinzugefügt.

Artikel 540262 wurde zum Warenkorb hinzugefügt.

Mit Flachrundschraube M10 und Sperrzahnmutter

Art.-Nr. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

Artikel 540263 wurde zum Merkzettel hinzugefügt.

Artikel 540263 wurde zum Warenkorb hinzugefügt.

Kontaktplatte und Doppelüberleger separat mit Vierkantloch für Schraube M8

Art.-Nr. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

Artikel 540251 wurde zum Merkzettel hinzugefügt.

Artikel 540251 wurde zum Warenkorb hinzugefügt.

Kontaktplatte und Doppelüberleger separat mit Vierkantloch für Schraube M10

Art.-Nr. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

Artikel 540261 wurde zum Merkzettel hinzugefügt.

Artikel 540261 wurde zum Warenkorb hinzugefügt.

UNI-Erdungsklemmen

Mit Hammerkopfschraube M8 und Sperrzahnmutter

Art.-Nr. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

Artikel 540249 wurde zum Merkzettel hinzugefügt.

Artikel 540249 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

Sie müssen angemeldet sein um 540250.stp herunterzuladen.

Sie müssen angemeldet sein um 540250.igs herunterzuladen.

Sie müssen angemeldet sein um 540250.jt herunterzuladen.

Sie müssen angemeldet sein um 540250.dwg herunterzuladen.

Sie müssen angemeldet sein um 540250m_D.dxf herunterzuladen.

Artikel 540250 wurde zum Merkzettel hinzugefügt.

Artikel 540250 wurde zum Warenkorb hinzugefügt.

Mit Hammerkopfschraube M10 und Sperrzahnmutter

Art.-Nr. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

Sie müssen angemeldet sein um 540260.stp herunterzuladen.

Sie müssen angemeldet sein um 540260.igs herunterzuladen.

Sie müssen angemeldet sein um 540260.jt herunterzuladen.

Sie müssen angemeldet sein um 540260.dwg herunterzuladen.

Sie müssen angemeldet sein um 540260m_D.dxf herunterzuladen.

Artikel 540260 wurde zum Merkzettel hinzugefügt.

Artikel 540260 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

Sie müssen angemeldet sein um 540262.stp herunterzuladen.

Sie müssen angemeldet sein um 540262.igs herunterzuladen.

Sie müssen angemeldet sein um 540262.jt herunterzuladen.

Sie müssen angemeldet sein um 540262.dwg herunterzuladen.

Sie müssen angemeldet sein um 540262m_D.dxf herunterzuladen.

Artikel 540262 wurde zum Merkzettel hinzugefügt.

Artikel 540262 wurde zum Warenkorb hinzugefügt.

Mit Flachrundschraube M10 und Sperrzahnmutter

Art.-Nr. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

Sie müssen angemeldet sein um 540263.stp herunterzuladen.

Sie müssen angemeldet sein um 540263.igs herunterzuladen.

Sie müssen angemeldet sein um 540263.jt herunterzuladen.

Sie müssen angemeldet sein um 540263.dwg herunterzuladen.

Sie müssen angemeldet sein um 540263m_D.dxf herunterzuladen.

Artikel 540263 wurde zum Merkzettel hinzugefügt.

Artikel 540263 wurde zum Warenkorb hinzugefügt.

Kontaktplatte und Doppelüberleger separat mit Vierkantloch für Schraube M8

Art.-Nr. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

Sie müssen angemeldet sein um 540251.stp herunterzuladen.

Sie müssen angemeldet sein um 540251.igs herunterzuladen.

Sie müssen angemeldet sein um 540251.jt herunterzuladen.

Sie müssen angemeldet sein um 540251.dwg herunterzuladen.

Sie müssen angemeldet sein um 540251m_D.dxf herunterzuladen.

Artikel 540251 wurde zum Merkzettel hinzugefügt.

Artikel 540251 wurde zum Warenkorb hinzugefügt.

Kontaktplatte und Doppelüberleger separat mit Vierkantloch für Schraube M10

Art.-Nr. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

Sie müssen angemeldet sein um 540261.stp herunterzuladen.

Sie müssen angemeldet sein um 540261.igs herunterzuladen.

Sie müssen angemeldet sein um 540261.jt herunterzuladen.

Sie müssen angemeldet sein um 540261.dwg herunterzuladen.

Sie müssen angemeldet sein um 540261m_D.dxf herunterzuladen.

Artikel 540261 wurde zum Merkzettel hinzugefügt.

Artikel 540261 wurde zum Warenkorb hinzugefügt.
