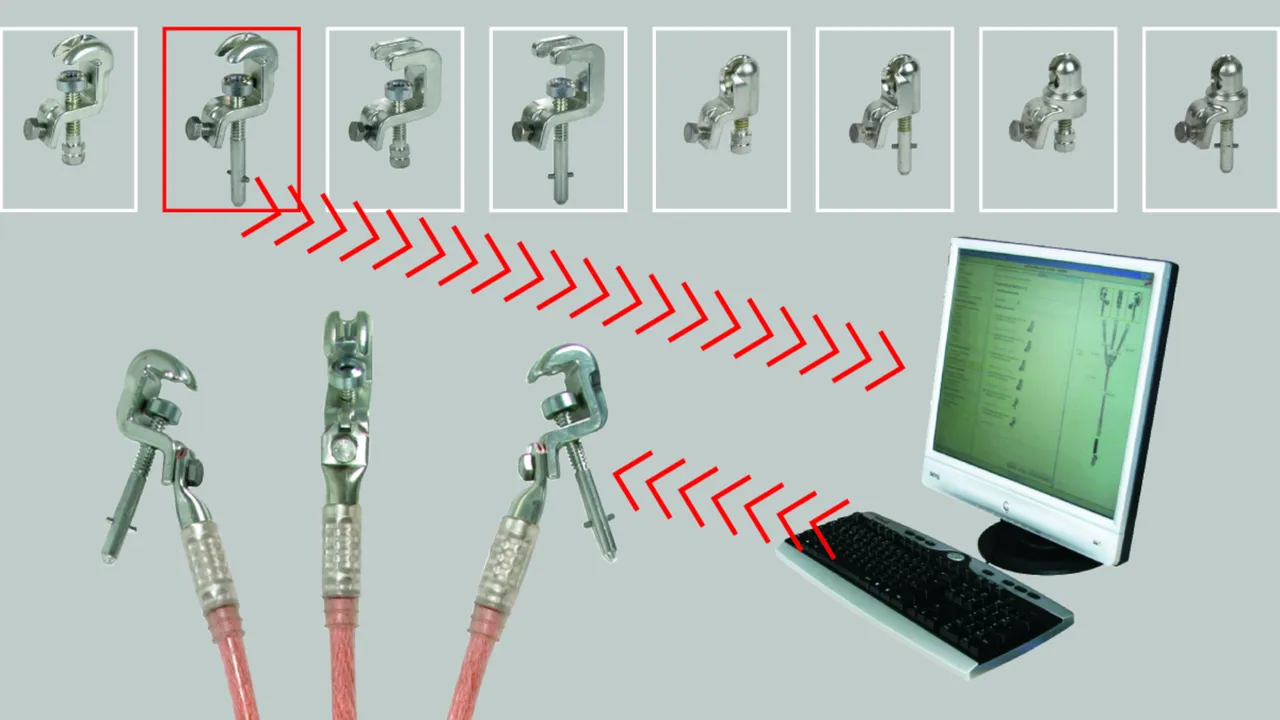

EuK-Konfigurator: Einfach online konfigurieren
:quality(98)/dehn.at/store/f/48112726/HDVORSCHAU/EuK_Konfigurator_16-9.jpg)
:quality(98)/dehn.at/store/f/48112726/HDVORSCHAU/EuK_Konfigurator_16-9.jpg)
- Einfach online die passende EuK-Vorrichtung auswählen

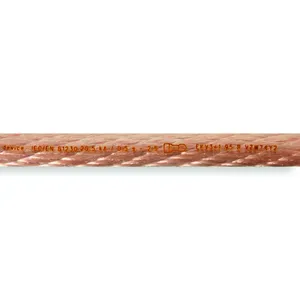

- Eindeutige Laserbeschriftung der EuK-Vorrichtung
- Individuelle Konfiguration
- Permanente Plausiblitätsprüfung im Hintergrund
- Einfach zu bedienende Benutzeroberfläche
- Einstieg am Konfigurationsbeginn über Varianten-Nr., bisheriger Artikel-Nr. oder über die Produktkonfiguration
Details
:quality(98)/dehn.at/store/f/48112727/HDVORSCHAU/Laserbeschriftung_CuSeil.jpg)
:quality(98)/dehn.at/store/f/48112727/HDVORSCHAU/Laserbeschriftung_CuSeil.jpg)

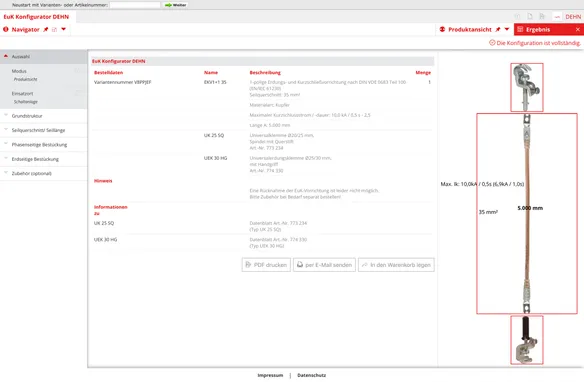

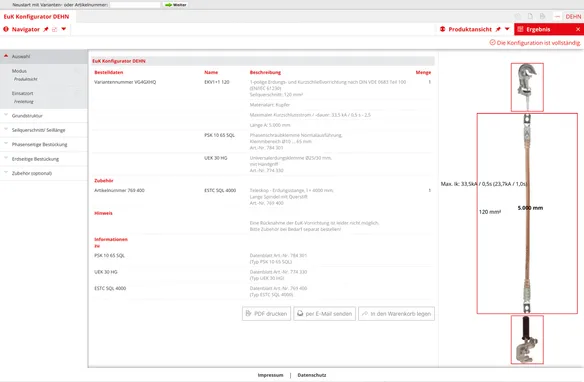

:quality(98)/dehn.at/store/f/48112728/HDVORSCHAU/EuK_Konfigurator_Screen.jpg)
:quality(98)/dehn.at/store/f/48112728/HDVORSCHAU/EuK_Konfigurator_Screen.jpg)
Verwandte Themen
Art.-Nr. VGJD2QX EKV3+1 16 G VGJD2QX
GTIN 4013364165373, Zolltarifnr. (EU): 85359000, Bruttogewicht: 3.12 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112732/HDVORSCHAU/Konfigurator3pol.jpg)
:quality(98)/dehn.at/store/f/48112732/HDVORSCHAU/Konfigurator3pol.jpg)
Technische Daten
| Anschluss phasenseitig | KKH 20 SK |
| Anschluss erdseitig | EAS EK FM 12 |
| Für Kugelfestpunkt Ø | 20 mm |
| Seilquerschnitt Cu | 16 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 4,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 3,2 kA |
Art.-Nr. VRDSN66 EKV3+1 25 G VRDSN66
GTIN 4013364163669, Zolltarifnr. (EU): 85359000, Bruttogewicht: 3.44 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112758/HDVORSCHAU/Konfigurator3pol.jpg)
:quality(98)/dehn.at/store/f/48112758/HDVORSCHAU/Konfigurator3pol.jpg)
Technische Daten
| Anschluss phasenseitig | KKH 20 SK |
| Anschluss erdseitig | EAS EK FM 12 |
| Für Kugelfestpunkt Ø | 20 mm |
| Seilquerschnitt Cu | 25 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 7,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 4,9 kA |
Art.-Nr. V3WJMYY EKV3+1 35 G V3WJMYY
GTIN 4013364163676, Zolltarifnr. (EU): 85359000, Bruttogewicht: 3.81 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112760/HDVORSCHAU/Konfigurator3pol.jpg)
:quality(98)/dehn.at/store/f/48112760/HDVORSCHAU/Konfigurator3pol.jpg)
Technische Daten
| Anschluss phasenseitig | KKH 20 SK |
| Anschluss erdseitig | EAS EK FM 12 |
| Für Kugelfestpunkt Ø | 20 mm |
| Seilquerschnitt Cu | 35 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 10,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 6,9 kA |
Art.-Nr. VU8P6LE EKV3+1 50 G VU8P6LE
GTIN 4013364165380, Zolltarifnr. (EU): 85359000, Bruttogewicht: 4.53 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112762/HDVORSCHAU/Konfigurator3pol.jpg)
:quality(98)/dehn.at/store/f/48112762/HDVORSCHAU/Konfigurator3pol.jpg)
Technische Daten
| Anschluss phasenseitig | KKH 20 SK |
| Anschluss erdseitig | EAS EK FM 12 |
| Für Kugelfestpunkt Ø | 20 mm |
| Seilquerschnitt Cu | 50 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 14,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 9,9 kA |
Art.-Nr. VCEY1U6 EKV3+1 70 G VCEY1U6
GTIN 4013364165397, Zolltarifnr. (EU): 85359000, Bruttogewicht: 5.50 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112764/HDVORSCHAU/Konfigurator3pol.jpg)
:quality(98)/dehn.at/store/f/48112764/HDVORSCHAU/Konfigurator3pol.jpg)
Technische Daten
| Anschluss phasenseitig | KKH 20 SK |
| Anschluss erdseitig | EAS EK FM 12 |
| Für Kugelfestpunkt Ø | 20 mm |
| Seilquerschnitt Cu | 70 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 19,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 13,8 kA |
Art.-Nr. VA3926U EKV3+1 95 G VA3926U
GTIN 4013364165403, Zolltarifnr. (EU): 85359000, Bruttogewicht: 7.19 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112766/HDVORSCHAU/Konfigurator3pol.jpg)
:quality(98)/dehn.at/store/f/48112766/HDVORSCHAU/Konfigurator3pol.jpg)
Technische Daten
| Anschluss phasenseitig | KKH 20 SK |
| Anschluss erdseitig | EAS EK FM 12 |
| Für Kugelfestpunkt Ø | 20 mm |
| Seilquerschnitt Cu | 95 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 26,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 18,7 kA |
Art.-Nr. VAB3PJV EKV3+1 120 G VAB3PJV
GTIN 4013364165410, Zolltarifnr. (EU): 85359000, Bruttogewicht: 8.18 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112768/HDVORSCHAU/Konfigurator3pol.jpg)
:quality(98)/dehn.at/store/f/48112768/HDVORSCHAU/Konfigurator3pol.jpg)
Technische Daten
| Anschluss phasenseitig | KKH 20 SK |
| Anschluss erdseitig | EAS EK FM 12 |
| Für Kugelfestpunkt Ø | 20 mm |
| Seilquerschnitt Cu | 120 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 33,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 23,7 kA |
Art.-Nr. V1KPXFR EKV3+1 150 G V1KPXFR
GTIN 4013364165427, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.23 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112770/HDVORSCHAU/Konfigurator3pol.jpg)
:quality(98)/dehn.at/store/f/48112770/HDVORSCHAU/Konfigurator3pol.jpg)
Technische Daten
| Anschluss phasenseitig | KKH 25 SK |
| Anschluss erdseitig | EAS EK FM 12 |
| Für Kugelfestpunkt Ø | 25 mm |
| Seilquerschnitt Cu | 150 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 42,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 29,6 kA |
Art.-Nr. VD28FAD EKV3+1 50 R VD28FAD
GTIN 4013364165434, Zolltarifnr. (EU): 85359000, Bruttogewicht: 4.11 kg, VPE: 1.00 Stk.

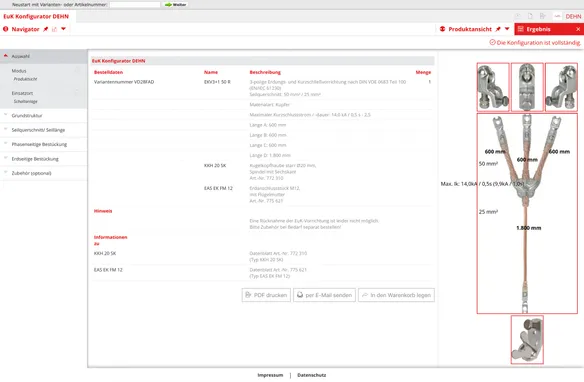

Abbildungen
:quality(98)/dehn.at/store/f/48112773/HDVORSCHAU/KO3738~1.jpg)
:quality(98)/dehn.at/store/f/48112773/HDVORSCHAU/KO3738~1.jpg)
Technische Daten
| Anschluss phasenseitig | KKH 20 SK |
| Anschluss erdseitig | EAS EK FM 12 |
| Für Kugelfestpunkt Ø | 20 mm |
| Seilquerschnitt Cu | 50/25 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 14,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 9,9 kA |
Art.-Nr. VQYP8B2 EKV3+1 70 R VQYP8B2
GTIN 4013364163195, Zolltarifnr. (EU): 85359000, Bruttogewicht: 7.63 kg, VPE: 1.00 Stk.

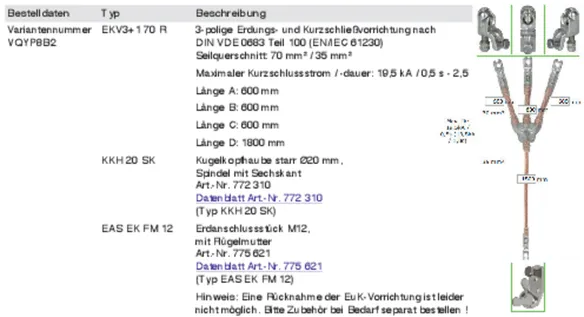

Abbildungen
:quality(98)/dehn.at/store/f/48112775/HDVORSCHAU/VQYP8B2.jpg)
:quality(98)/dehn.at/store/f/48112775/HDVORSCHAU/VQYP8B2.jpg)
Technische Daten
| Anschluss phasenseitig | KKH 20 SK |
| Anschluss erdseitig | EAS EK FM 12 |
| Für Kugelfestpunkt Ø | 20 mm |
| Seilquerschnitt Cu | 70/35 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 19,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 13,8 kA |
Art.-Nr. V5SVXPH EKV3+1 95 R V5SVXPH
GTIN 4013364164727, Zolltarifnr. (EU): 85359000, Bruttogewicht: 6.71 kg, VPE: 1.00 Stk.

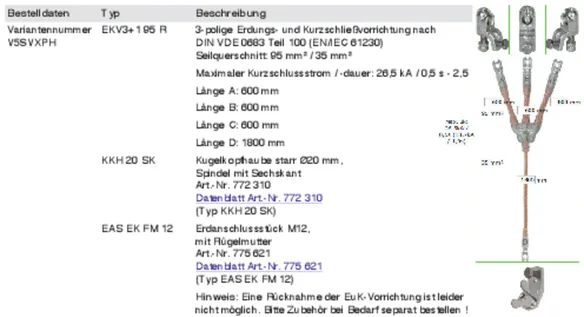

Abbildungen
:quality(98)/dehn.at/store/f/48112777/HDVORSCHAU/V5SVXPH.jpg)
:quality(98)/dehn.at/store/f/48112777/HDVORSCHAU/V5SVXPH.jpg)
Technische Daten
| Anschluss phasenseitig | KKH 20 SK |
| Anschluss erdseitig | EAS EK FM 12 |
| Für Kugelfestpunkt Ø | 20 mm |
| Seilquerschnitt Cu | 95/35 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 26,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 18,7 kA |
Art.-Nr. VTSY9XH EKV3+1 120 R VTSY9XH
GTIN 4013364163621, Zolltarifnr. (EU): 85359000, Bruttogewicht: 6.78 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112779/HDVORSCHAU/KO3738~1.jpg)
:quality(98)/dehn.at/store/f/48112779/HDVORSCHAU/KO3738~1.jpg)
Technische Daten
| Anschluss phasenseitig | KKH 20 SK |
| Anschluss erdseitig | EAS EK FM 12 |
| Für Kugelfestpunkt Ø | 20 mm |
| Seilquerschnitt Cu | 120/50 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 33,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 23,7 kA |
Art.-Nr. VHBWUNH EKV3+1 150 R VHBWUNH
GTIN 4013364163645, Zolltarifnr. (EU): 85359000, Bruttogewicht: 8.24 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112781/HDVORSCHAU/KO3738~1.jpg)
:quality(98)/dehn.at/store/f/48112781/HDVORSCHAU/KO3738~1.jpg)
Technische Daten
| Anschluss phasenseitig | KKH 25 SK |
| Anschluss erdseitig | EAS EK FM 12 |
| Für Kugelfestpunkt Ø | 25 mm |
| Seilquerschnitt Cu | 150/50 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 42,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 29,6 kA |
Art.-Nr. V8MCNWM EKV3+1 16 G V8MCNWM
GTIN 4013364165441, Zolltarifnr. (EU): 85359000, Bruttogewicht: 4.61 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112784/HDVORSCHAU/Konfigurator3pol_Uni.jpg)
:quality(98)/dehn.at/store/f/48112784/HDVORSCHAU/Konfigurator3pol_Uni.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 25 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 16 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 4,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 3,2 kA |
Art.-Nr. V8VF7CP EKV3+1 25 G V8VF7CP
GTIN 4013364165458, Zolltarifnr. (EU): 85359000, Bruttogewicht: 4.66 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112786/HDVORSCHAU/Konfigurator3pol_Uni.jpg)
:quality(98)/dehn.at/store/f/48112786/HDVORSCHAU/Konfigurator3pol_Uni.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 25 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 25 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 7,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 4,9 kA |
Art.-Nr. V5VN56Z EKV3+1 35 G V5VN56Z
GTIN 4013364165465, Zolltarifnr. (EU): 85359000, Bruttogewicht: 4.98 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112788/HDVORSCHAU/Konfigurator3pol_Uni.jpg)
:quality(98)/dehn.at/store/f/48112788/HDVORSCHAU/Konfigurator3pol_Uni.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 25 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 35 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 10,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 6,9 kA |
Art.-Nr. VPH98CT EKV3+1 50 G VPH98CT
GTIN 4013364165472, Zolltarifnr. (EU): 85359000, Bruttogewicht: 5.75 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112790/HDVORSCHAU/Konfigurator3pol_Uni.jpg)
:quality(98)/dehn.at/store/f/48112790/HDVORSCHAU/Konfigurator3pol_Uni.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 25 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 50 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 14,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 9,9 kA |
Art.-Nr. VMLM2BZ EKV3+1 70 G VMLM2BZ
GTIN 4013364165489, Zolltarifnr. (EU): 85359000, Bruttogewicht: 6.91 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112792/HDVORSCHAU/Konfigurator3pol_Uni.jpg)
:quality(98)/dehn.at/store/f/48112792/HDVORSCHAU/Konfigurator3pol_Uni.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 25 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 70 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 19,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 13,8 kA |
Art.-Nr. VE9HQHJ EKV3+1 95 G VE9HQHJ
GTIN 4013364165496, Zolltarifnr. (EU): 85359000, Bruttogewicht: 8.29 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112794/HDVORSCHAU/Konfigurator3pol_Uni.jpg)
:quality(98)/dehn.at/store/f/48112794/HDVORSCHAU/Konfigurator3pol_Uni.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 25 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 95 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 26,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 18,7 kA |
Art.-Nr. VKZLVU3 EKV3+1 120 G VKZLVU3
GTIN 4013364165502, Zolltarifnr. (EU): 85359000, Bruttogewicht: 9.28 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112796/HDVORSCHAU/Konfigurator3pol_Uni.jpg)
:quality(98)/dehn.at/store/f/48112796/HDVORSCHAU/Konfigurator3pol_Uni.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 25 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 120 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 33,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 23,7 kA |
Art.-Nr. VMBDCM1 EKV3+1 50 R VMBDCM1
GTIN 4013364165519, Zolltarifnr. (EU): 85359000, Bruttogewicht: 5.25 kg, VPE: 1.00 Stk.
Abbildungen

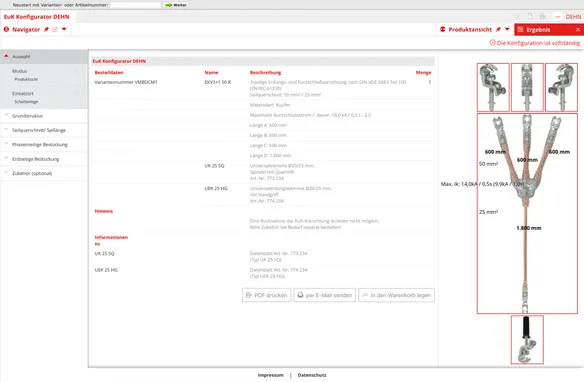

:quality(98)/dehn.at/store/f/48112799/HDVORSCHAU/KO3A65~1.jpg)
:quality(98)/dehn.at/store/f/48112799/HDVORSCHAU/KO3A65~1.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 25 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 50/25 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 14,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 9,9 kA |
Art.-Nr. V4RJ7A2 EKV3+1 70 R V4RJ7A2
GTIN 4013364165526, Zolltarifnr. (EU): 85359000, Bruttogewicht: 5.92 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112801/HDVORSCHAU/V4RJ7A2.jpg)
:quality(98)/dehn.at/store/f/48112801/HDVORSCHAU/V4RJ7A2.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 25 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 70/35 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 19,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 13,8 kA |
Art.-Nr. VRAB9WB EKV3+1 95 R VRAB9WB
GTIN 4013364165533, Zolltarifnr. (EU): 85359000, Bruttogewicht: 7.10 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112803/HDVORSCHAU/KO3A65~1.jpg)
:quality(98)/dehn.at/store/f/48112803/HDVORSCHAU/KO3A65~1.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 25 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 95/35 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 26,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 18,7 kA |
Art.-Nr. VACNLP8 EKV3+1 120 R VACNLP8
GTIN 4013364165540, Zolltarifnr. (EU): 85359000, Bruttogewicht: 7.89 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112805/HDVORSCHAU/KO3A65~1.jpg)
:quality(98)/dehn.at/store/f/48112805/HDVORSCHAU/KO3A65~1.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 25 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 120/50 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 33,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 23,7 kA |
Art.-Nr. VE5E8FZ EKV1+1 16 VE5E8FZ
GTIN 4013364165557, Zolltarifnr. (EU): 85359000, Bruttogewicht: 3.67 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112808/HDVORSCHAU/Konfigurator1pol.jpg)
:quality(98)/dehn.at/store/f/48112808/HDVORSCHAU/Konfigurator1pol.jpg)
Technische Daten
| Anschluss phasenseitig | PSK 4 30 SQL |
| Anschluss erdseitig | EFK FL40 SKN |
| Klemmbereich Ø | 4 ... 30 mm |
| Seilquerschnitt Cu | 16 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 4,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 3,2 kA |
Art.-Nr. VF33XR2 EKV1+1 25 VF33XR2
GTIN 4013364165564, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112810/HDVORSCHAU/Konfigurator1pol.jpg)
:quality(98)/dehn.at/store/f/48112810/HDVORSCHAU/Konfigurator1pol.jpg)
Technische Daten
| Anschluss phasenseitig | PSK 4 30 SQL |
| Anschluss erdseitig | EFK FL40 SKN |
| Klemmbereich Ø | 4 ... 30 mm |
| Seilquerschnitt Cu | 25 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 7,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 4,9 kA |
Art.-Nr. V43FCV8 EKV1+1 35 V43FCV8
GTIN 4013364165571, Zolltarifnr. (EU): 85359000, Bruttogewicht: 4.58 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112812/HDVORSCHAU/Konfigurator1pol.jpg)
:quality(98)/dehn.at/store/f/48112812/HDVORSCHAU/Konfigurator1pol.jpg)
Technische Daten
| Anschluss phasenseitig | PSK 4 30 SQL |
| Anschluss erdseitig | EFK FL40 SKN |
| Klemmbereich Ø | 4 ... 30 mm |
| Seilquerschnitt Cu | 35 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 10,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 6,9 kA |
Art.-Nr. V2KWXUL EKV1+1 50 V2KWXUL
GTIN 4013364165588, Zolltarifnr. (EU): 85359000, Bruttogewicht: 5.46 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112814/HDVORSCHAU/Konfigurator1pol.jpg)
:quality(98)/dehn.at/store/f/48112814/HDVORSCHAU/Konfigurator1pol.jpg)
Technische Daten
| Anschluss phasenseitig | PSK 4 30 SQL |
| Anschluss erdseitig | EFK FL40 SKN |
| Klemmbereich Ø | 4 ... 30 mm |
| Seilquerschnitt Cu | 50 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 14,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 9,9 kA |
Art.-Nr. VRP32FL EKV1+1 70 VRP32FL
GTIN 4013364165595, Zolltarifnr. (EU): 85359000, Bruttogewicht: 6.59 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112816/HDVORSCHAU/Konfigurator1pol.jpg)
:quality(98)/dehn.at/store/f/48112816/HDVORSCHAU/Konfigurator1pol.jpg)
Technische Daten
| Anschluss phasenseitig | PSK 4 30 SQL |
| Anschluss erdseitig | EFK FL40 SKN |
| Klemmbereich Ø | 4 ... 30 mm |
| Seilquerschnitt Cu | 70 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 19,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 13,8 kA |
Art.-Nr. V2WPYVF EKV1+1 95 V2WPYVF
GTIN 4013364165601, Zolltarifnr. (EU): 85359000, Bruttogewicht: 8.44 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112818/HDVORSCHAU/Konfigurator1pol.jpg)
:quality(98)/dehn.at/store/f/48112818/HDVORSCHAU/Konfigurator1pol.jpg)
Technische Daten
| Anschluss phasenseitig | PSK 10 65 SQL |
| Anschluss erdseitig | UEK 30 HG |
| Klemmbereich Ø | 10 ... 65 mm |
| Seilquerschnitt Cu | 95 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 26,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 18,7 kA |
Art.-Nr. VG4GXHQ EKV1+1 120 VG4GXHQ
GTIN 4013364165618, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112820/HDVORSCHAU/Konfigurator1pol.jpg)
:quality(98)/dehn.at/store/f/48112820/HDVORSCHAU/Konfigurator1pol.jpg)
Technische Daten
| Anschluss phasenseitig | PSK 10 65 SQL |
| Anschluss erdseitig | UEK 30 HG |
| Klemmbereich Ø | 10 ... 65 mm |
| Seilquerschnitt Cu | 120 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 33,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 23,7 kA |
Art.-Nr. VMZDL8N EKV1+1 16 VMZDL8N
GTIN 4013364165625, Zolltarifnr. (EU): 85359000, Bruttogewicht: 2.87 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112823/HDVORSCHAU/Konfigurator1pol_2.jpg)
:quality(98)/dehn.at/store/f/48112823/HDVORSCHAU/Konfigurator1pol_2.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 30 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 16 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 4,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 3,2 kA |
Art.-Nr. VB1DETL EKV1+1 25 VB1DETL
GTIN 4013364165632, Zolltarifnr. (EU): 85359000, Bruttogewicht: 3.19 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112825/HDVORSCHAU/Konfigurator1pol_2.jpg)
:quality(98)/dehn.at/store/f/48112825/HDVORSCHAU/Konfigurator1pol_2.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 30 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 25 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 7,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 4,9 kA |
Art.-Nr. V8PPJEF EKV1+1 35 V8PPJEF
GTIN 4013364165649, Zolltarifnr. (EU): 85359000, Bruttogewicht: 4.14 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112827/HDVORSCHAU/Konfigurator1pol_2.jpg)
:quality(98)/dehn.at/store/f/48112827/HDVORSCHAU/Konfigurator1pol_2.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 30 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 35 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 10,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 6,9 kA |
Art.-Nr. VQY44GL EKV1+1 50 VQY44GL
GTIN 4013364165656, Zolltarifnr. (EU): 85359000, Bruttogewicht: 4.66 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112829/HDVORSCHAU/Konfigurator1pol_2.jpg)
:quality(98)/dehn.at/store/f/48112829/HDVORSCHAU/Konfigurator1pol_2.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 30 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 50 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 14,0 kA |
| Max. Kurzschlussstrom Ik 1 s | 9,9 kA |
Art.-Nr. VFZ17TJ EKV1+1 70 VFZ17TJ
GTIN 4013364165663, Zolltarifnr. (EU): 85359000, Bruttogewicht: 6.15 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112831/HDVORSCHAU/Konfigurator1pol_2.jpg)
:quality(98)/dehn.at/store/f/48112831/HDVORSCHAU/Konfigurator1pol_2.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 30 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 70 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 19,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 13,8 kA |
Art.-Nr. VWBDMPS EKV1+1 95 VWBDMPS
GTIN 4013364165670, Zolltarifnr. (EU): 85359000, Bruttogewicht: 7.59 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112833/HDVORSCHAU/Konfigurator1pol_2.jpg)
:quality(98)/dehn.at/store/f/48112833/HDVORSCHAU/Konfigurator1pol_2.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 30 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 95 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 26,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 18,7 kA |
Art.-Nr. V3CM9FR EKV1+1 120 V3CM9FR
GTIN 4013364165687, Zolltarifnr. (EU): 85359000, Bruttogewicht: 8.80 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48112835/HDVORSCHAU/Konfigurator1pol_2.jpg)
:quality(98)/dehn.at/store/f/48112835/HDVORSCHAU/Konfigurator1pol_2.jpg)
Technische Daten
| Anschluss phasenseitig | UK 25 SQ |
| Anschluss erdseitig | UEK 30 HG |
| Für Kugelfestpunkt Ø | 20 / 25 mm |
| Für T-Anschlussbolzen Halsweite | 15 mm |
| Rd / Fl Klemmbereich | 20 mm |
| Seilquerschnitt Cu | 120 mm2 |
| Max. Kurzschlussstrom Ik 0,5 s | 33,5 kA |
| Max. Kurzschlussstrom Ik 1 s | 23,7 kA |
