Fangstangen freistehend 2,5 bis 3,5 m

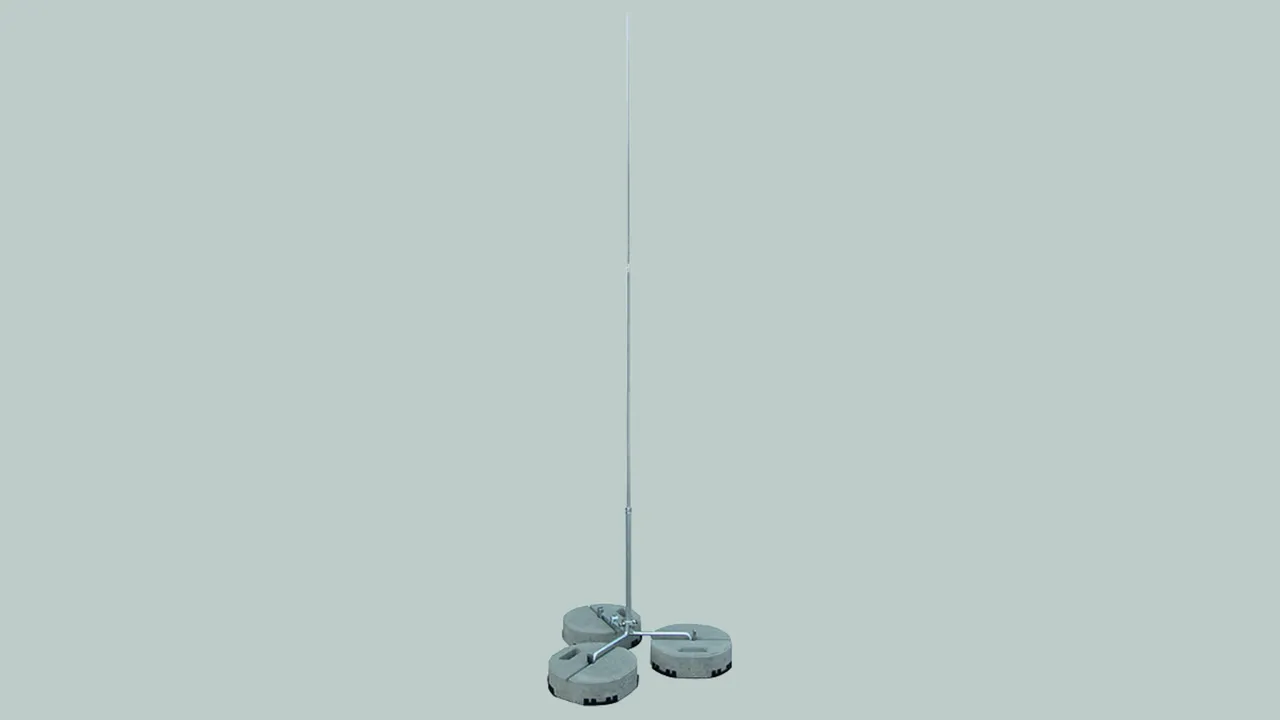

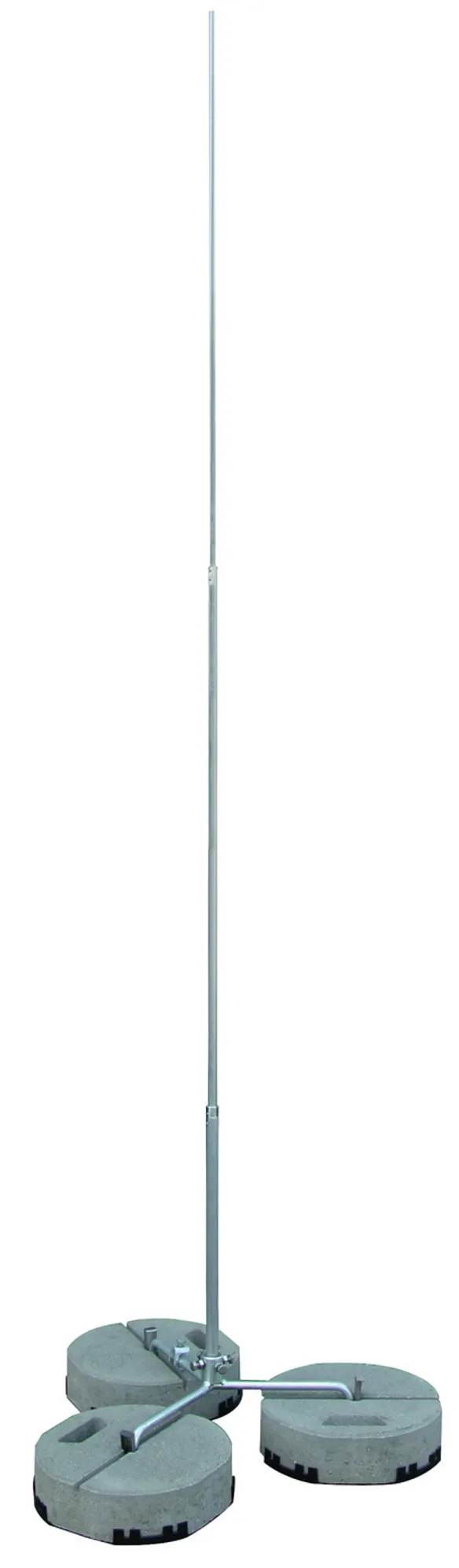

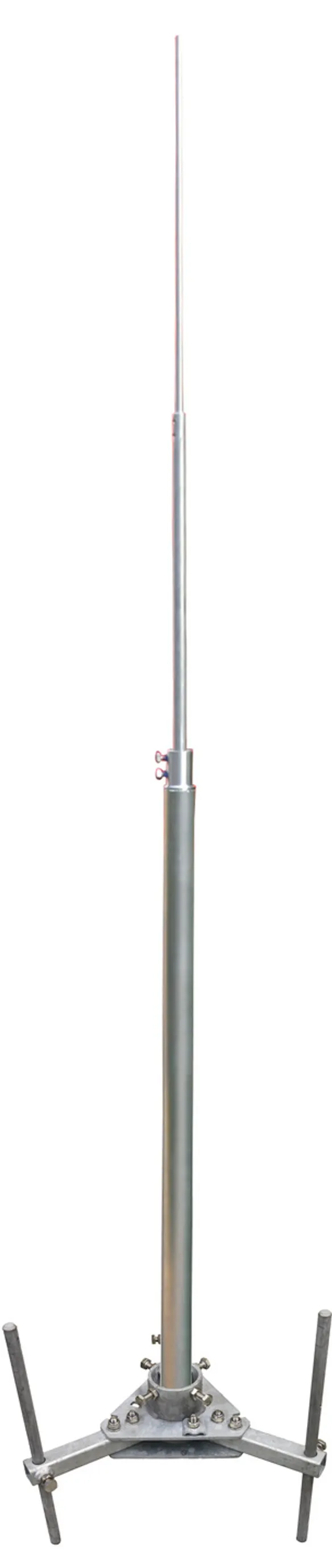

Fangstange freistehend mit Dreibeinstativ zum Schutz von Dachaufbauten, mit Anpassung an die Dachneigung bis max. 10°.

Der Betonsockel (Art.-Nr. 102 075 oder 102 010) und die Unterlegplatte (Art.-Nr. 102 060 oder 102 050) sind separat zu bestellen.

Bestandteile:
– Rohrfangstange verjüngt Ø22 / 16 / 10 mm
– Anschlussklemme (Stangenklemme) für Rd 8-10 mm
– Dreibeinstativ für Betonsockel mit Keiltechnik

Hinweis: Zulässige Dachlasten sind zu beachten und gegebenenfalls mit dem Gebäudeerrichter abzuklären.

Für Fangstangen Ø22 mm

3 Produkte

Art.-Nr. 105525 FS 22 16 10 2500 AL DBS R320 STTZN

GTIN 4013364241985, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.40 kg, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 105525.stp

      Sie müssen angemeldet sein um 105525.stp herunterzuladen.

      Login
    • 105525.igs

      Sie müssen angemeldet sein um 105525.igs herunterzuladen.

      Login
    • 105525.jt

      Sie müssen angemeldet sein um 105525.jt herunterzuladen.

      Login
    • 105525.dwg

      Sie müssen angemeldet sein um 105525.dwg herunterzuladen.

      Login
    • 105525m_D.dxf

      Sie müssen angemeldet sein um 105525m_D.dxf herunterzuladen.

      Login
Fangstange freistehend Höhe 2500mm
Fangstangen freistehend mit Dreibeinstativ
zum Schutz von Dachaufbauten,
mit Anpassung an die Dachneigung bis max.10 Grad.
Die Fangstangen sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 185 km/h dimensioniert.
Der stapelbare Betonsockel (Art.-Nr. 102 075 oder 102 010) und
die Unterlegplatte (Art.-Nr. 102 060 oder 102 050) sind separat zu bestellen.
Höhe: 2500 mm
Radius: 320 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 8,5 kg: 137 km/h
Platzbedarf Stativ bei 3 Sockeln à 8,5 kg: 730 x 800 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 17 kg: 185 km/h
Platzbedarf Stativ bei 3 Sockeln à 17 kg: 850 x 930 mm
Werkstoff Fangstange: Al
Werkstoff Stativ: St/tZn
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: FS 22 16 10 2500 AL DBS R320 STTZN
Art.-Nr.: 105525
oder gleichwertig.

Zertifikate



Technische Daten

Höhe 2500 mm
Radius 320 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 8,5 kg 137 km/h
Platzbedarf Stativ bei 3 Sockeln à 8,5 kg (l x b) 730 x 800 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 17 kg 185 km/h
Platzbedarf Stativ bei 3 Sockeln à 17 kg (l x b) 850 x 930 mm
Werkstoff Fangstange Al
Werkstoff Stativ St/tZn
Normenbezug DIN EN 62561-(1+2)

Artikel 105525 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105525 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105530 FS 22 16 10 3000 AL DBS R320 STTZN

GTIN 4013364242029, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.80 kg, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 105530.stp

      Sie müssen angemeldet sein um 105530.stp herunterzuladen.

      Login
    • 105530.igs

      Sie müssen angemeldet sein um 105530.igs herunterzuladen.

      Login
    • 105530.jt

      Sie müssen angemeldet sein um 105530.jt herunterzuladen.

      Login
    • 105530.dwg

      Sie müssen angemeldet sein um 105530.dwg herunterzuladen.

      Login
    • 105530m_D.dxf

      Sie müssen angemeldet sein um 105530m_D.dxf herunterzuladen.

      Login
Fangstange freistehend Höhe 3000mm
Fangstangen freistehend mit Dreibeinstativ
zum Schutz von Dachaufbauten,
mit Anpassung an die Dachneigung bis max.10 Grad.
Die Fangstangen sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 168 km/h dimensioniert.
Der stapelbare Betonsockel (Art.-Nr. 102 075 oder 102 010) und die
Unterlegplatte (Art.-Nr. 102 060 oder 102 050) sind separat zu bestellen.
Höhe: 3000 mm
Radius: 320 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 8,5 kg: 112 km/h
Platzbedarf Stativ bei 3 Sockeln à 8,5 kg: 730 x 800 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 17 kg: 168 km/h
Platzbedarf Stativ bei 3 Sockeln à 17 kg: 850 x 930 mm
Werkstoff Fangstange: Al
Werkstoff Stativ: St/tZn
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: FS 22 16 10 3000 AL DBS R320 STTZN
Art.-Nr.: 105530
oder gleichwertig.

Zertifikate



Technische Daten

Höhe 3000 mm
Radius 320 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 8,5 kg 112 km/h
Platzbedarf Stativ bei 3 Sockeln à 8,5 kg (l x b) 730 x 800 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 17 kg 168 km/h
Platzbedarf Stativ bei 3 Sockeln à 17 kg (l x b) 850 x 930 mm
Werkstoff Fangstange Al
Werkstoff Stativ St/tZn
Normenbezug DIN EN 62561-(1+2)

Artikel 105530 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105530 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105535 FS 22 16 10 3500 AL DBS R320 STTZN

GTIN 4013364242043, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.30 kg, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 105535.stp

      Sie müssen angemeldet sein um 105535.stp herunterzuladen.

      Login
    • 105535.igs

      Sie müssen angemeldet sein um 105535.igs herunterzuladen.

      Login
    • 105535.jt

      Sie müssen angemeldet sein um 105535.jt herunterzuladen.

      Login
    • 105535.dwg

      Sie müssen angemeldet sein um 105535.dwg herunterzuladen.

      Login
Fangstange freistehend Höhe 3500mm
Fangstangen freistehend mit Dreibeinstativ
zum Schutz von Dachaufbauten,
mit Anpassung an die Dachneigung bis max. 10 Grad.
Die Fangstangen sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 135 km/h dimensioniert.
Der stapelbare Betonsockel (Art.-Nr. 102 075 oder 102 010) und die
Unterlegplatte (Art.-Nr. 102 060 oder 102 050) sind separat zu bestellen.
Höhe: 3500 mm
Radius: 320 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 8,5 kg: 95 km/h
Platzbedarf Stativ bei 3 Sockeln à 8,5 kg: 730 x 800 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 17 kg: 135 km/h
Platzbedarf Stativ bei 3 Sockeln à 17 kg: 850 x 930 mm
Werkstoff Fangstange: Al
Werkstoff Stativ: St/tZn
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: FS 22 16 10 3500 AL DBS R320 STTZN
Art.-Nr.: 105535
oder gleichwertig.

Zertifikate



Technische Daten

Höhe 3500 mm
Radius 320 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 8,5 kg 95 km/h
Platzbedarf Stativ bei 3 Sockeln à 8,5 kg (l x b) 730 x 800 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 17 kg 135 km/h
Platzbedarf Stativ bei 3 Sockeln à 17 kg (l x b) 850 x 930 mm
Werkstoff Fangstange Al
Werkstoff Stativ St/tZn
Normenbezug DIN EN 62561-(1+2)
