Halter für Fangstangen D40 und DEHNcon-H

Wandbefestigungswinkel waagrecht flach

1 Produkt

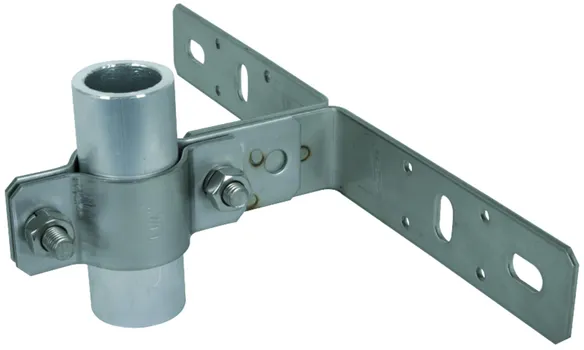

Art.-Nr. 105140 WB D40 WA V2A

GTIN 4013364112650, Zolltarifnr. (EU): 85389099, Bruttogewicht: 653.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105140.stp

      Sie müssen angemeldet sein um 105140.stp herunterzuladen.

      Login
    • 105140.igs

      Sie müssen angemeldet sein um 105140.igs herunterzuladen.

      Login
    • 105140.jt

      Sie müssen angemeldet sein um 105140.jt herunterzuladen.

      Login
    • 105140.dwg

      Sie müssen angemeldet sein um 105140.dwg herunterzuladen.

      Login
    • 105140m_D.dxf

      Sie müssen angemeldet sein um 105140m_D.dxf herunterzuladen.

      Login

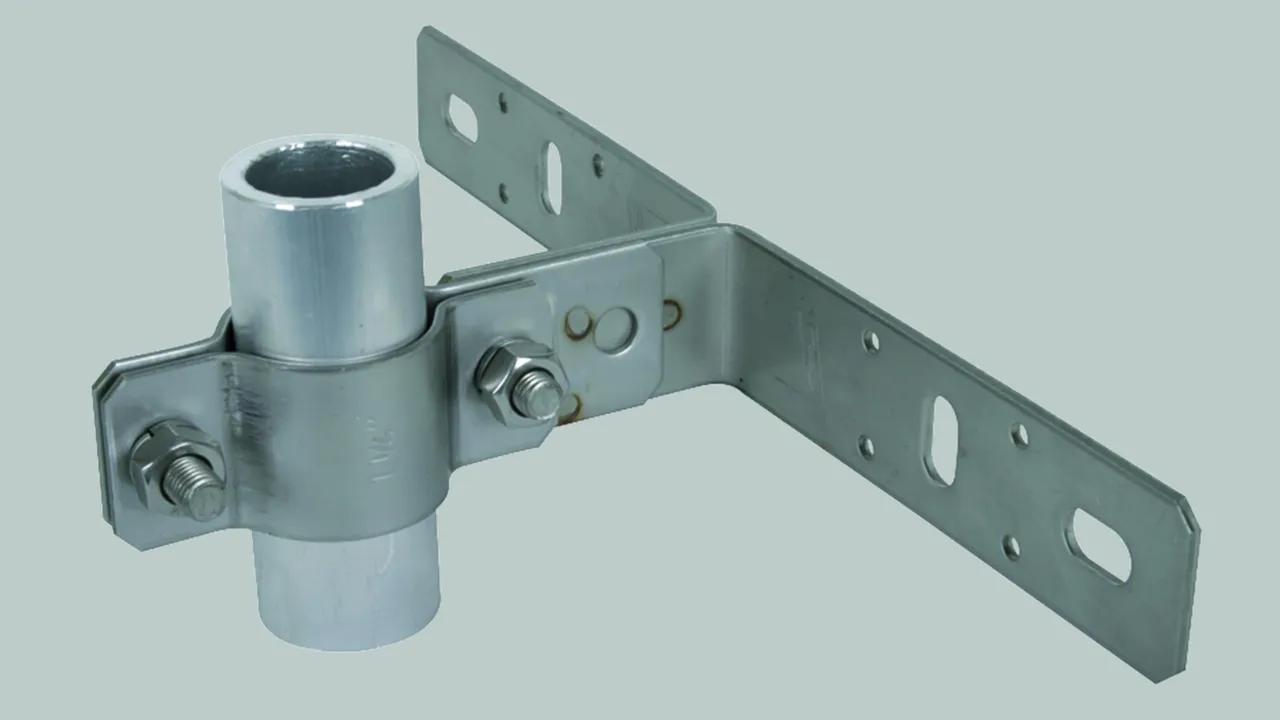

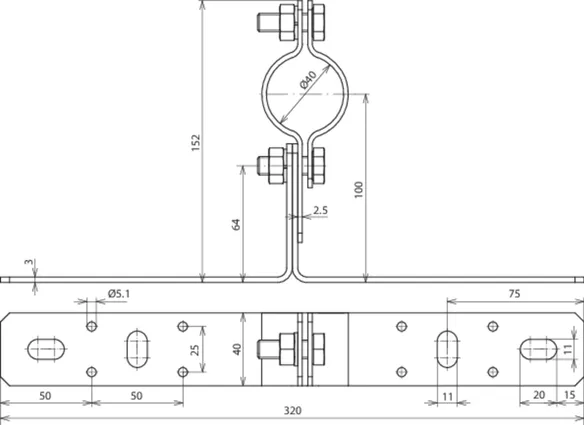

Halter für Fangstangen D40 und DEHNcon-H NIRO waagrechte Montage
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Werkstoff: NIRO
Befestigung: [8x] Ø5,1 / [4x] 11 x 20 mm
Wandabstand: 80 mm
Klemmbereich Fangstange: 40 mm

Fabrikat: DEHN
Typ: WB D40 WA V2A
Art.-Nr.: 105140
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Befestigung [8x] Ø5,1 / [4x] 11 x 20 mm
Wandabstand 80 mm
Klemmbereich Fangstange 40 mm

Artikel 105140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Wandbefestigungswinkel für senkrechte Montage

2 Produkte

Art.-Nr. 105342 WB D40.50 SE WA46 V2A

GTIN 4013364111141, Zolltarifnr. (EU): 85389099, Bruttogewicht: 514.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105342.stp

      Sie müssen angemeldet sein um 105342.stp herunterzuladen.

      Login
    • 105342.igs

      Sie müssen angemeldet sein um 105342.igs herunterzuladen.

      Login
    • 105342.jt

      Sie müssen angemeldet sein um 105342.jt herunterzuladen.

      Login
    • 105342.dwg

      Sie müssen angemeldet sein um 105342.dwg herunterzuladen.

      Login
    • 105342m_D.dxf

      Sie müssen angemeldet sein um 105342m_D.dxf herunterzuladen.

      Login

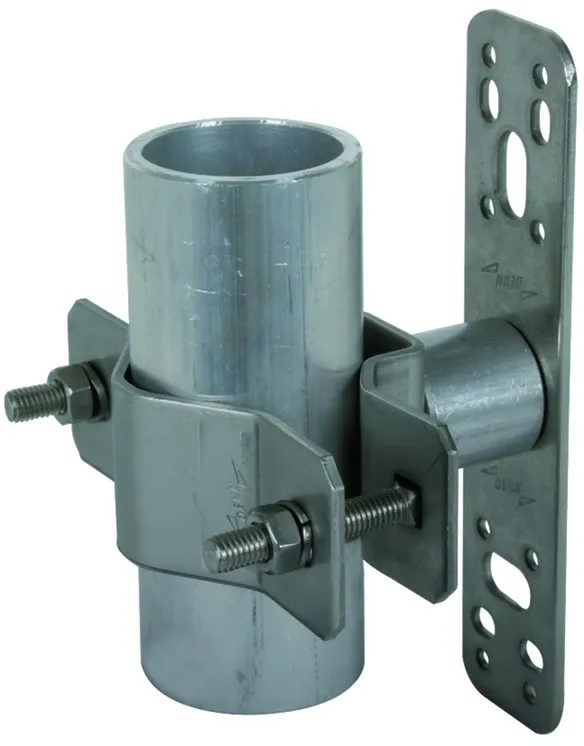

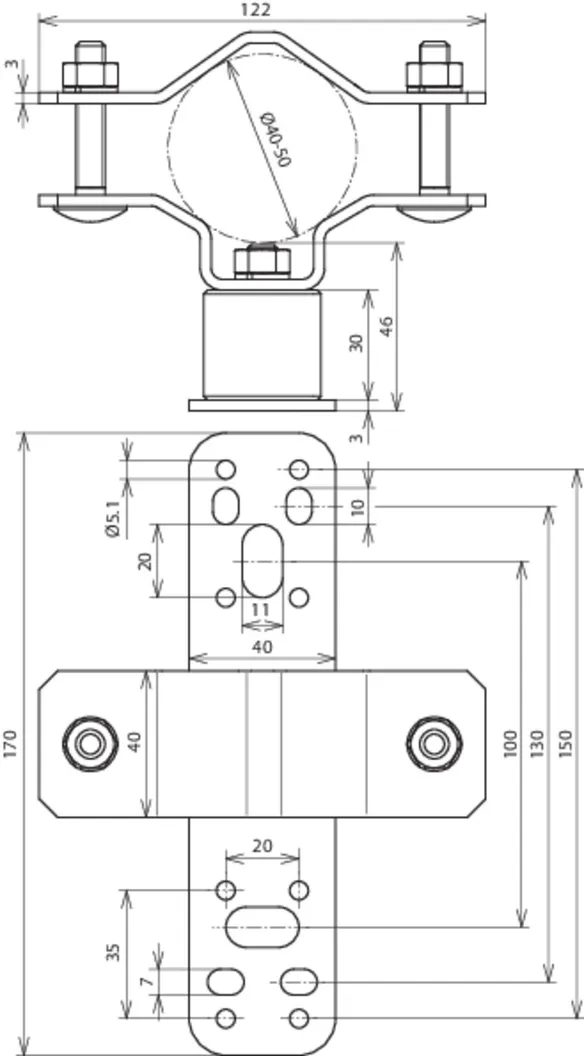

Halter für Fangstangen D40 und DEHNcon-H NIRO senkrechte Montage
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Werkstoff: NIRO
Befestigung: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Wandabstand: 46 mm
Klemmbereich Fangstange: 40-50 mm

Fabrikat: DEHN
Typ: WB D40.50 SE WA46 V2A
Art.-Nr.: 105342
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Befestigung [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Wandabstand 46 mm
Klemmbereich Fangstange 40-50 mm

Artikel 105342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

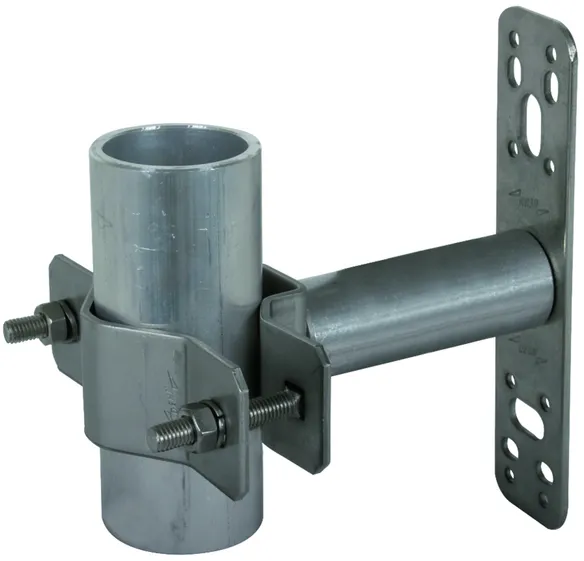

Art.-Nr. 105348 WB D40.50 SE WA110 V2A

GTIN 4013364287013, Zolltarifnr. (EU): 85389099, Bruttogewicht: 540.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105348.stp

      Sie müssen angemeldet sein um 105348.stp herunterzuladen.

      Login
    • 105348.igs

      Sie müssen angemeldet sein um 105348.igs herunterzuladen.

      Login
    • 105348.jt

      Sie müssen angemeldet sein um 105348.jt herunterzuladen.

      Login
    • 105348.dwg

      Sie müssen angemeldet sein um 105348.dwg herunterzuladen.

      Login
    • 105348m_D.dxf

      Sie müssen angemeldet sein um 105348m_D.dxf herunterzuladen.

      Login

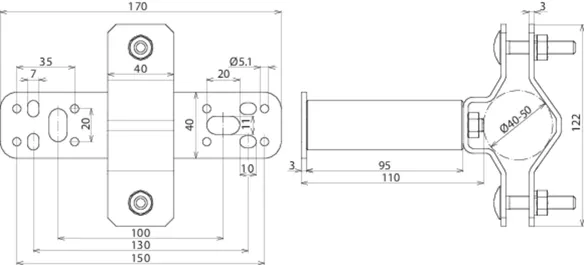

Halter für Fangstangen D40 und DEHNcon-H NIRO senkrechte Montage
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Werkstoff: NIRO
Befestigung: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Wandabstand: 110 mm
Klemmbereich Fangstange: 40-50 mm

Fabrikat: DEHN
Typ: WB D40.50 SE WA110 V2A
Art.-Nr.: 105348
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Befestigung [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Wandabstand 110 mm
Klemmbereich Fangstange 40-50 mm

Artikel 105348 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105348 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Wandbefestigungswinkel mit Verstellbereich von 150-200 mm

Zum Befestigen der Stützrohre oder Fangstangen D40 / D50 mit Doppelüberleger für den Anschluss von 2x Rd 8-10 mm.

1 Produkt

Art.-Nr. 105344 WB D40.50 V150.200 V2A

GTIN 4013364147300, Zolltarifnr. (EU): 85389099, Bruttogewicht: 1.52 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105344.stp

      Sie müssen angemeldet sein um 105344.stp herunterzuladen.

      Login
    • 105344.igs

      Sie müssen angemeldet sein um 105344.igs herunterzuladen.

      Login
    • 105344.jt

      Sie müssen angemeldet sein um 105344.jt herunterzuladen.

      Login
    • 105344.dwg

      Sie müssen angemeldet sein um 105344.dwg herunterzuladen.

      Login
    • 105344m_D.dxf

      Sie müssen angemeldet sein um 105344m_D.dxf herunterzuladen.

      Login

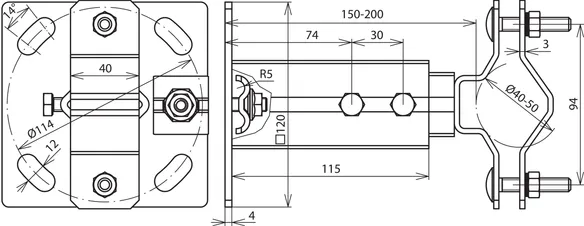

Halter für Fangstangen D40 und DEHNcon-H mit Verstellbereich
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Verstellbereich 150-200 mm
Werkstoff: NIRO
Befestigung: [4x] 12 x 26 mm
Wandabstand: 150-200 mm
Klemmbereich Rd: 8-10 mm
Klemmbereich Fangstange: 40-50 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: WB D40.50 V150.200 V2A
Art.-Nr.: 105344
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Befestigung [4x] 12 x 26 mm
Wandabstand 150-200 mm
Klemmbereich Rd 8-10 mm
Klemmbereich Fangstange 40-50 mm
Normenbezug DIN EN 62561-1

Artikel 105344 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105344 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Wandbefestigungswinkel mit Verstellbereich von 230-1300 mm

3 Produkte

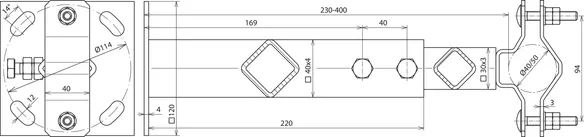

Art.-Nr. 105347 WB D40.50 V230.400 STTZN V2A

GTIN 4013364278554, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.42 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105347.stp

      Sie müssen angemeldet sein um 105347.stp herunterzuladen.

      Login
    • 105347.igs

      Sie müssen angemeldet sein um 105347.igs herunterzuladen.

      Login
    • 105347.jt

      Sie müssen angemeldet sein um 105347.jt herunterzuladen.

      Login
    • 105347.dwg

      Sie müssen angemeldet sein um 105347.dwg herunterzuladen.

      Login
    • 105347m_D.dxf

      Sie müssen angemeldet sein um 105347m_D.dxf herunterzuladen.

      Login

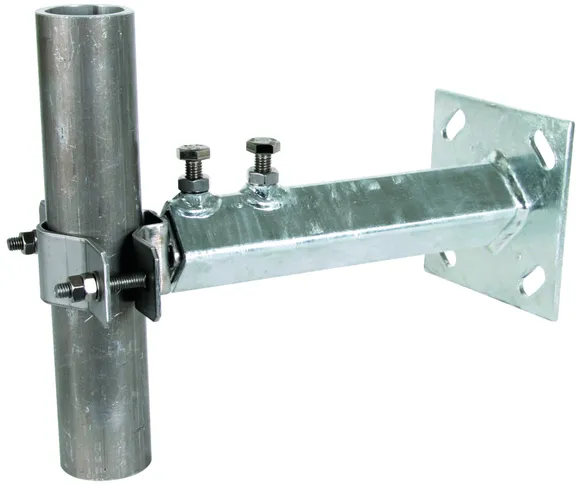

Halter für Fangstangen D40 und DEHNcon-H mit Verstellbereich
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Verstellbereich 230-400 mm
Werkstoff: St/tZn / NIRO
Befestigung: [4x] 12 x 26 mm
Wandabstand: 230-400 mm
Klemmbereich Fangstange: 40-50 mm

Fabrikat: DEHN
Typ: WB D40.50 V230.400 STTZN V2A
Art.-Nr.: 105347
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/tZn / NIRO
Befestigung [4x] 12 x 26 mm
Wandabstand 230-400 mm
Klemmbereich Fangstange 40-50 mm

Artikel 105347 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105347 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105343 WB D40.50 V400.700 STTZN V2A

GTIN 4013364118515, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.60 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105343.stp

      Sie müssen angemeldet sein um 105343.stp herunterzuladen.

      Login
    • 105343.igs

      Sie müssen angemeldet sein um 105343.igs herunterzuladen.

      Login
    • 105343.jt

      Sie müssen angemeldet sein um 105343.jt herunterzuladen.

      Login
    • 105343.dwg

      Sie müssen angemeldet sein um 105343.dwg herunterzuladen.

      Login
    • 105343m_D.dxf

      Sie müssen angemeldet sein um 105343m_D.dxf herunterzuladen.

      Login

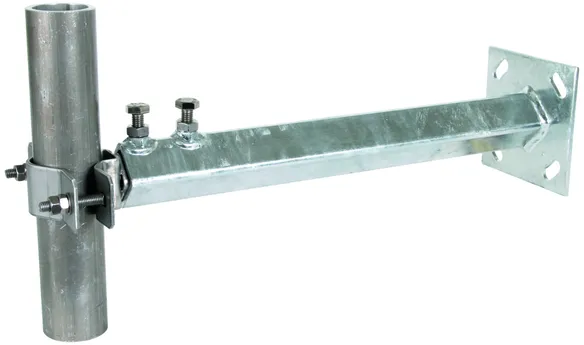

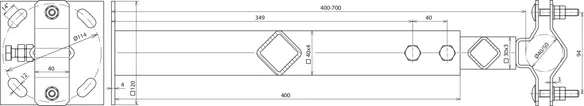

Halter für Fangstangen D40 und DEHNcon-H mit Verstellbereich
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Verstellbereich 400-700 mm
Werkstoff: St/tZn / NIRO
Befestigung: [4x] 12 x 26 mm
Wandabstand: 400-700 mm
Klemmbereich Fangstange: 40-50 mm

Fabrikat: DEHN
Typ: WB D40.50 V400.700 STTZN V2A
Art.-Nr.: 105343
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/tZn / NIRO
Befestigung [4x] 12 x 26 mm
Wandabstand 400-700 mm
Klemmbereich Fangstange 40-50 mm

Artikel 105343 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105343 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN 4013364288614, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.80 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105349.stp

      Sie müssen angemeldet sein um 105349.stp herunterzuladen.

      Login
    • 105349.igs

      Sie müssen angemeldet sein um 105349.igs herunterzuladen.

      Login
    • 105349.jt

      Sie müssen angemeldet sein um 105349.jt herunterzuladen.

      Login
    • 105349.dwg

      Sie müssen angemeldet sein um 105349.dwg herunterzuladen.

      Login
    • 105349m_D.dxf

      Sie müssen angemeldet sein um 105349m_D.dxf herunterzuladen.

      Login

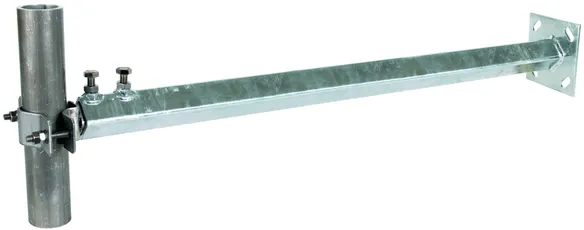

Halter für Fangstangen D40 und DEHNcon-H mit Verstellbereich
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Verstellbereich 700-1300 mm
Werkstoff: St/tZn / NIRO
Befestigung: [4x] 12 x 26 mm
Wandabstand: 700-1300 mm
Klemmbereich Fangstange: 40-50 mm

Fabrikat: DEHN
Typ: WB D40.50 V700.1300 STTZN V2A
Art.-Nr.: 105349
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/tZn / NIRO
Befestigung [4x] 12 x 26 mm
Wandabstand 700-1300 mm
Klemmbereich Fangstange 40-50 mm

Artikel 105349 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105349 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Geländerbefestigung

1 Produkt

Art.-Nr. 105354 BS D40.50 D48.60 V2A

GTIN 4013364098725, Zolltarifnr. (EU): 85389099, Bruttogewicht: 637.00 g, VPE: 5.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105354.stp

      Sie müssen angemeldet sein um 105354.stp herunterzuladen.

      Login
    • 105354.igs

      Sie müssen angemeldet sein um 105354.igs herunterzuladen.

      Login
    • 105354.jt

      Sie müssen angemeldet sein um 105354.jt herunterzuladen.

      Login
    • 105354.dwg

      Sie müssen angemeldet sein um 105354.dwg herunterzuladen.

      Login
    • 105354m_D.dxf

      Sie müssen angemeldet sein um 105354m_D.dxf herunterzuladen.

      Login

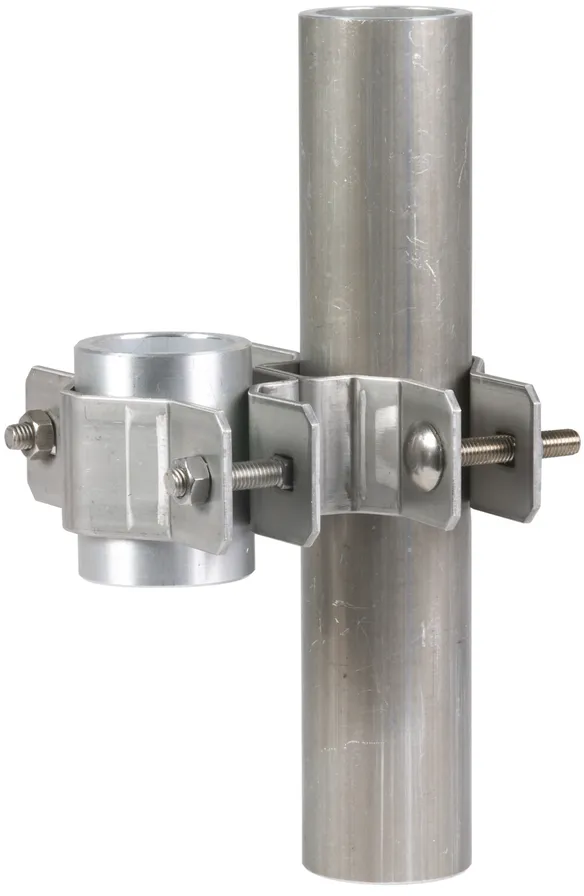

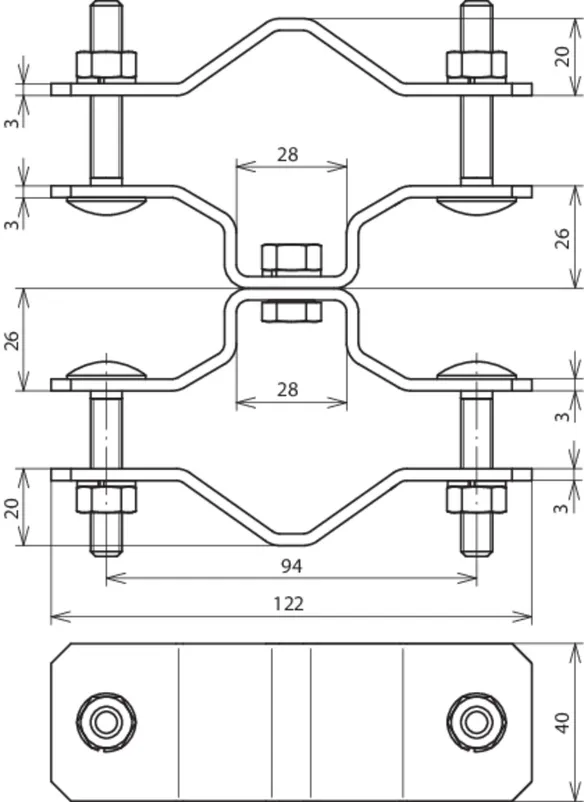

Halter für Fangstangen D40 und DEHNcon-H Geländebefestigung NIRO
Geländerbefestigungen
zum Befestigen der Stützrohre
oder der Fangstangen D40 an
Konstruktionselementen
z.B. Geländerrohren
Werkstoff: NIRO
Klemmbereich Rohr Ø: 48-60 mm (1 1/2 -2")
Klemmbereich Fangstange: 40-50 mm

Fabrikat: DEHN
Typ: BS D40.50 D48.60 V2A
Art.-Nr.: 105354
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Rohr Ø 48-60 mm (1 1/2 -2")
Klemmbereich Fangstange 40-50 mm

Artikel 105354 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105354 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

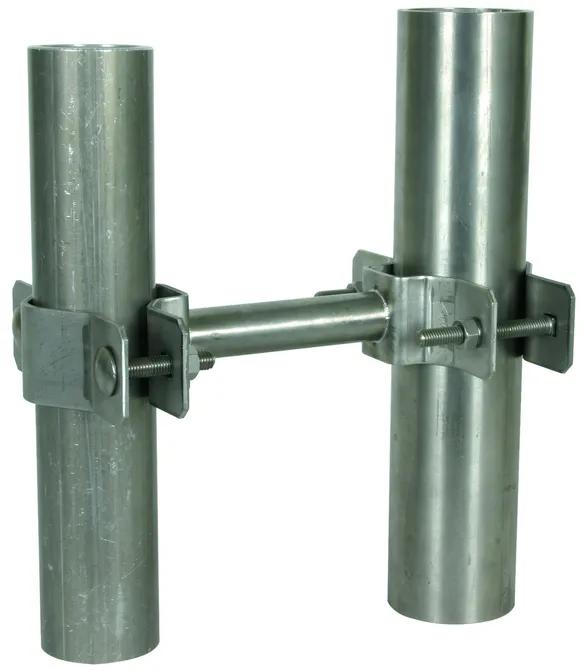

Geländerbefestigung mit Distanzstück

Mit Distanzstück, um Halterungen von z. B. Antennen auszugleichen.

1 Produkt

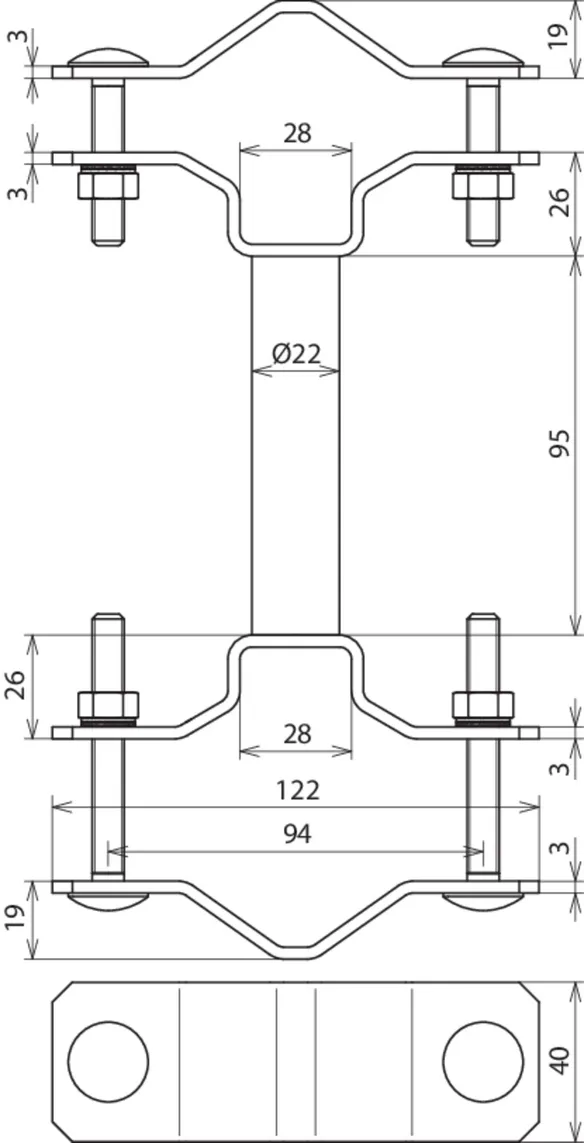

Art.-Nr. 105162 BSC D40 DS95 D45.65 V2A

GTIN 4013364146433, Zolltarifnr. (EU): 85389099, Bruttogewicht: 600.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105162.stp

      Sie müssen angemeldet sein um 105162.stp herunterzuladen.

      Login
    • 105162.igs

      Sie müssen angemeldet sein um 105162.igs herunterzuladen.

      Login
    • 105162.jt

      Sie müssen angemeldet sein um 105162.jt herunterzuladen.

      Login
    • 105162.dwg

      Sie müssen angemeldet sein um 105162.dwg herunterzuladen.

      Login
    • 105162m_D.dxf

      Sie müssen angemeldet sein um 105162m_D.dxf herunterzuladen.

      Login
Geländebefestigung zum Befestigen der Stützrohre
Geländerbefestigungen zum Befestigen der Stützrohre
oder der Fangstangen D40 an Konstruktionselementen
z.B. Geländerrohren
Werkstoff: NIRO
Klemmbereich Rohr Ø: 45-65 mm (11/2-2'')
Klemmbereich Fangstange: 40-50 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: BSC D40 DS95 D45.65 V2A
Art.-Nr.: 105162
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Rohr Ø 45-65 mm (11/2-2'')
Klemmbereich Fangstange 40-50 mm
Länge Distanzstück 95 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 105162 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105162 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Befestigungsschelle mit Spannband

Bei der Verwendung von zwei Befestigungsschellen ist die mechanische Festigkeit und die Blitzstromtragfähigkeit von 100 kA (10/350 µs) gegeben.

1 Produkt

Art.-Nr. 105160 BSC D40.50 SB50.300 V2A

GTIN 4013364113022, Zolltarifnr. (EU): 85389099, Bruttogewicht: 506.20 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105160.stp

      Sie müssen angemeldet sein um 105160.stp herunterzuladen.

      Login
    • 105160.igs

      Sie müssen angemeldet sein um 105160.igs herunterzuladen.

      Login
    • 105160.jt

      Sie müssen angemeldet sein um 105160.jt herunterzuladen.

      Login
    • 105160.dwg

      Sie müssen angemeldet sein um 105160.dwg herunterzuladen.

      Login
    • 105160m_D.dxf

      Sie müssen angemeldet sein um 105160m_D.dxf herunterzuladen.

      Login

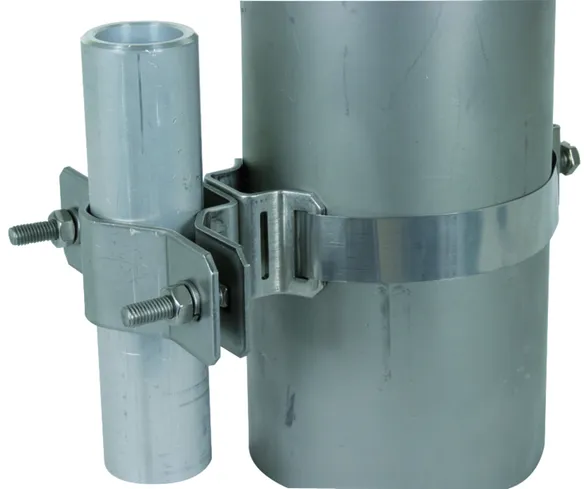

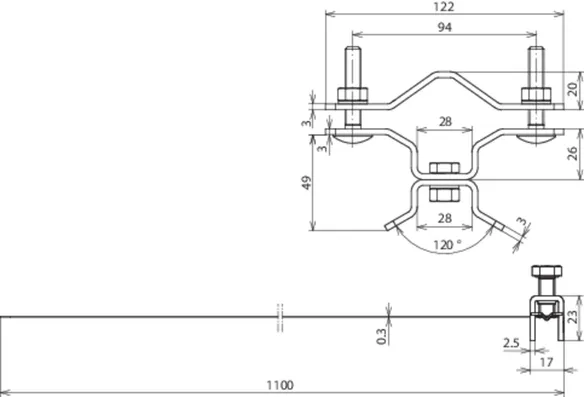

Halter für Fangstangen D40 und DEHNcon-H mit Befestigungsschelle
Halter für Fangstangen D40 und DEHNcon-H
Befestigungsschelle mit Spannband
für Rohre
Werkstoff: NIRO
Klemmbereich Rohr Ø: 50-300 mm
Klemmbereich Fangstange: 40-50 mm
Abmessung Band: 25 x 0,3 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: BSC D40.50 SB50.300 V2A
Art.-Nr.: 105160
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Rohr Ø 50-300 mm
Klemmbereich Fangstange 40-50 mm
Abmessung Band (b x t) 25 x 0,3 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 105160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Befestigungsschelle mit Spannband und Distanzstück

Mit zusätzlichem langen Distanzstück, um Halterungen von Sektorantennen am Mast auszugleichen.

1 Produkt

Art.-Nr. 105163 BS D40.50 DS95 SB50.300 V2A

GTIN 4013364248281, Zolltarifnr. (EU): 85389099, Bruttogewicht: 601.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105163.stp

      Sie müssen angemeldet sein um 105163.stp herunterzuladen.

      Login
    • 105163.igs

      Sie müssen angemeldet sein um 105163.igs herunterzuladen.

      Login
    • 105163.jt

      Sie müssen angemeldet sein um 105163.jt herunterzuladen.

      Login
    • 105163.dwg

      Sie müssen angemeldet sein um 105163.dwg herunterzuladen.

      Login
    • 105163m_D.dxf

      Sie müssen angemeldet sein um 105163m_D.dxf herunterzuladen.

      Login

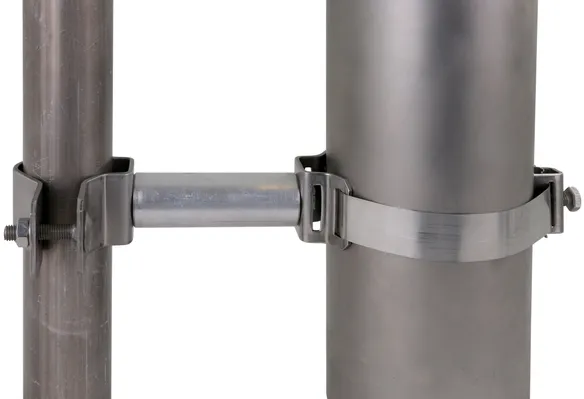

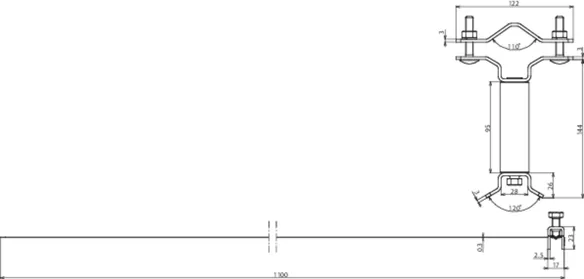

Befestigungsschelle mit Spannband mit langen Distanzstück NIRO
Befestigungsschelle mit Spannband zum Befestigen der Stützrohre
an Konstruktionselementen
z.B. Antennenmasten
mit zusätzlichem Distanzstück 95 mm,
um Halterungen von z.B. Sektorantennen
am Mast auszugleichen
Werkstoff: NIRO
Klemmbereich Rohr Ø: 50-300 mm
Klemmbereich Fangstange: 40-50 mm
Abmessung Band: 25 x 3,0 mm

Fabrikat: DEHN
Typ: BS D40.50 DS95 SB50.300 V2A
Art.-Nr.: 105163
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Rohr Ø 50-300 mm
Klemmbereich Fangstange 40-50 mm
Abmessung Band (b x t) 25 x 3,0 mm
Länge Distanzstück 95 mm

Artikel 105163 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105163 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
