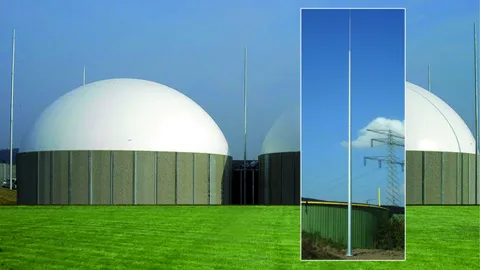

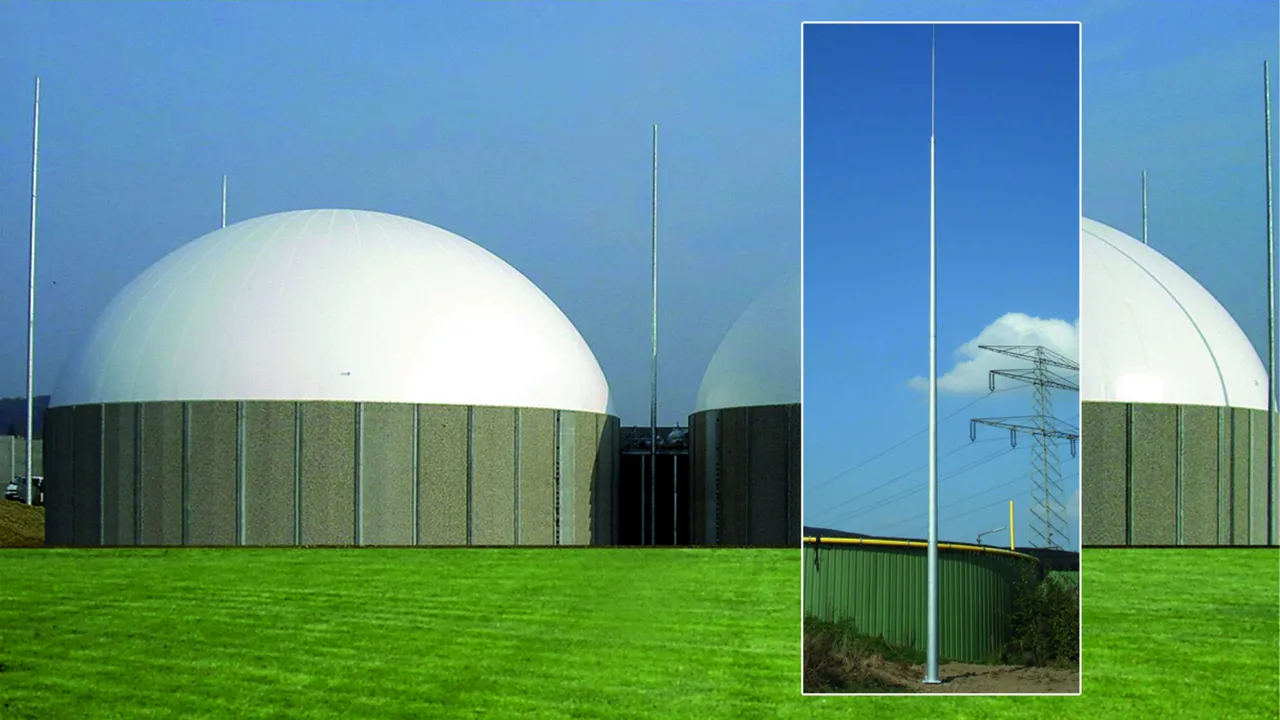

Tele-Blitzschutzmast für Köcher- oder Betonfundament

Fangmast für den Schutz von Anlagen vor direktem Blitzeinschlag wie z. B. Biogas-Anlagen, PV-Anlagen auf Freiflächen, Ex-Anlagen, Munitionslager.Die Maste werden mit Köcherfundament (Fertigteilelement) oder im Betonfundament vor Ort mit Ankerkorb errichtet (separat zu bestellen).Genauere Angaben zum Stecksystem, zum Fundament und zur Errichtung können der Montageanleitung Nr. 1729 entnommen werden.Mit diesem Fangmastsystem können gesamte Anlagen / Bereiche in den einschlaggeschützten Bereich (Blitzschutz-Zone 0_B) gebracht werden, ohne dass horizontale Fangeinrichtungen (Seil-Überspannungen) errichtet werden müssen. Der Trennungsabstand s nach DIN EN 62305-3 zwischen dem Fangmast und dem zu schützenden Objekt ist einzuhalten. Die Fangmaste sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.Vorteile des Fangmastsystems:

Erdarbeiten können im Vorfeld komplett fertiggestellt werden
Errichtung im Köcherfundament (Fertigteil) mit geringem Aufwand vor Ort oder
Alternativ Errichtung im Betonfundament vor Ort mit Ankerkorb (Aushärtezeit des Betons muss bei der Terminplanung und Errichtung berücksichtigt werden)
Ausführung mit Flanschplatte zur schnellen Montage
Einfaches Ausrichten durch Gewindebolzen M24
Detaillierte Montagevorgaben
Prüffähige Statik (auf Anfrage)

Bestandteile:

Fangstange aus St/tZn Ø42 / 25 / 15 mm Länge 2400 bzw. 5400 mm mit Gewinde M20 und Kontermutter
Konische Mastteile
Flanschplatte mit Anschlusslasche für Erdanschluss Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B. mit KS-Verbinder Art.-Nr. 301 019)

Max. Transportlänge von 6 m.

5 Produkte

Art.-Nr. 103013 TBM 13.35M FP400 STTZN

GTIN 4013364129818, Zolltarifnr. (EU): 85389099, Bruttogewicht: 228.00 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tele-Blitzschutzmast im Köcher- oder Betonfundament Höhe 13,38m
Tele-Blitzschutzmast im Köcher- oder Betonfundament
Fangmast für den Schutz vor direktem Blitzeinschlag von Anlagen
Der Mast wird mit Köcherfundament (Fertigteilelement)
oder im Betonfundament vor Ort mit Ankerkorb errichtet
Der Mast ist nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit von 194 km/h mit
Betonfundament und 143 km/h mit Köcherfundament dimensioniert.
Stecksystem mit konischen Mastteilen
Inkl. Flanschplatte mit Anschlusslasche für Erdanschluss
Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B mit KS-Verbinder Art.-Nr. 301 019)
Werkstoff: St/tZn
Höhe über Flur: 13380 mm
Mastteile: 2
Abm. Flanschplatte: 400 x 400 mm
Ausführung Flanschplatte: 4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort: 1400 x 1400 x 900 mm
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: TBM 13.35M FP400 STTZN
Art.-Nr.: 103013
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/tZn
Höhe über Flur (l1)	13380 mm
Mastteile	2
Max. Böenwindgeschwindigkeit mit Betonfundament	194 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament	143 km/h
Abm. Flanschplatte	400 x 400 mm
Ausführung Flanschplatte	4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort (l x b x h)	1400 x 1400 x 900 mm
Normenbezug	DIN EN 62561-(1+2)

Werkstoff	St/tZn
Höhe über Flur (l1)	13380 mm
Mastteile	2
Max. Böenwindgeschwindigkeit mit Betonfundament	194 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament	143 km/h
Länge Fangstange (l2)	2380 mm
Abm. Flanschplatte	400 x 400 mm
Ausführung Flanschplatte	4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort (l x b x h)	1400 x 1400 x 900 mm
Zinküberzug nach DIN EN 1461	ca. 100 µm
Normenbezug	DIN EN 62561-(1+2)

Artikel 103013 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103013 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

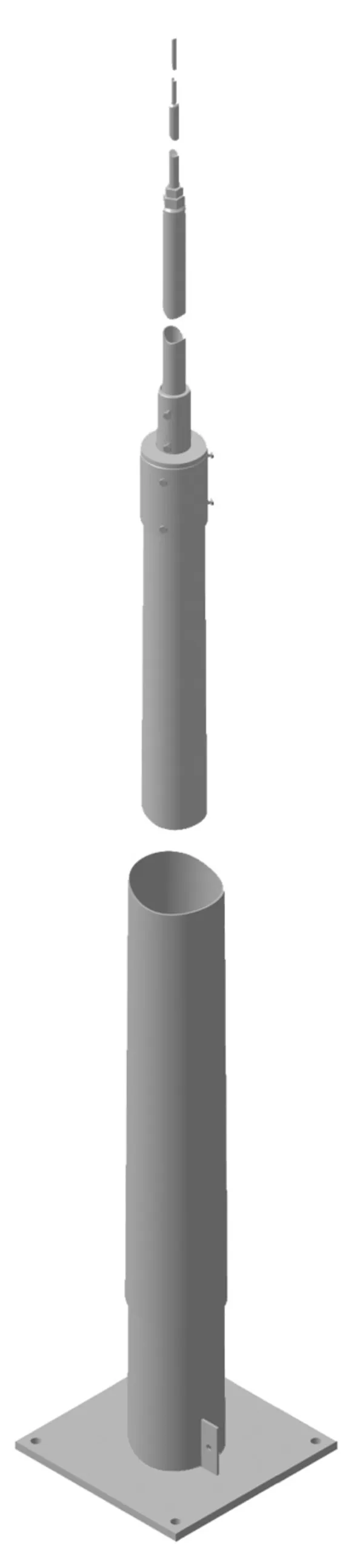

Art.-Nr. 103016 TBM 16.35M FP400 STTZN

GTIN 4013364129825, Zolltarifnr. (EU): 85389099, Bruttogewicht: 230.00 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tele-Blitzschutzmast im Köcher- oder Betonfundament Höhe 16,38 m
Tele-Blitzschutzmast im Köcher- oder Betonfundament
Fangmast für den Schutz vor direktem Blitzeinschlag von Anlagen
Der Mast wird mit Köcherfundament (Fertigteilelement)
oder im Betonfundament vor Ort mit Ankerkorb errichtet
Der Mast ist nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit von 135 km/h mit
Betonfundament und 135 km/h mit Köcherfundament dimensioniert.
Stecksystem mit konischen Mastteilen
Inkl. Flanschplatte mit Anschlusslasche für Erdanschluss
Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B mit KS-Verbinder Art.-Nr. 301 019)
Werkstoff: St/tZn
Höhe über Flur: 16380 mm
Mastteile: 2
Abm. Flanschplatte: 400 x 400 mm
Ausführung Flanschplatte: 4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort: 1400 x 1400 x 900 mm
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: TBM 16.35M FP400 STTZN
Art.-Nr.: 103016
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/tZn
Höhe über Flur (l1)	16380 mm
Mastteile	2
Max. Böenwindgeschwindigkeit mit Betonfundament	135 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament	135 km/h
Abm. Flanschplatte	400 x 400 mm
Ausführung Flanschplatte	4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort (l x b x h)	1400 x 1400 x 900 mm
Normenbezug	DIN EN 62561-(1+2)

Werkstoff	St/tZn
Höhe über Flur (l1)	16380 mm
Mastteile	2
Max. Böenwindgeschwindigkeit mit Betonfundament	135 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament	135 km/h
Länge Fangstange (l2)	5380 mm
Abm. Flanschplatte	400 x 400 mm
Ausführung Flanschplatte	4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort (l x b x h)	1400 x 1400 x 900 mm
Zinküberzug nach DIN EN 1461	ca. 100 µm
Normenbezug	DIN EN 62561-(1+2)

Artikel 103016 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103016 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

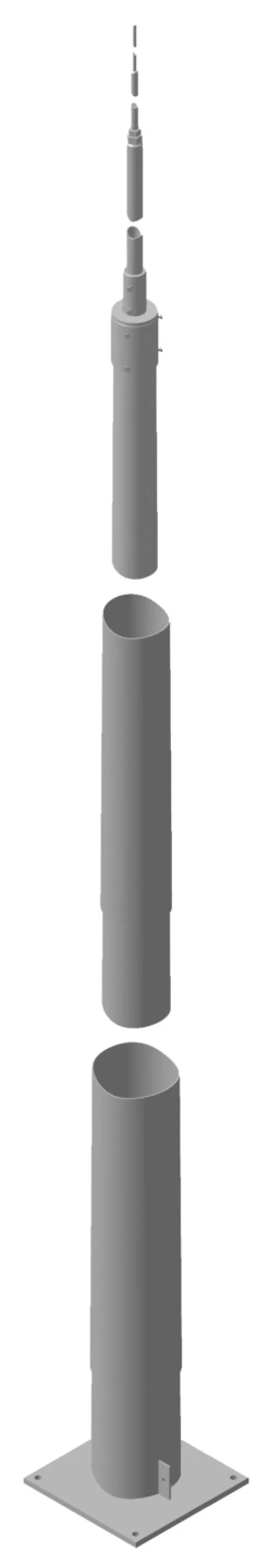

Art.-Nr. 103019 TBM 19.35M FP565 STTZN

GTIN 4013364129832, Zolltarifnr. (EU): 85389099, Bruttogewicht: 310.00 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tele-Blitzschutzmast im Köcher- oder Betonfundament Höhe 19,38 m
Tele-Blitzschutzmast im Köcher- oder Betonfundament
Fangmast für den Schutz vor direktem Blitzeinschlag von Anlagen
Der Mast wird mit Köcherfundament (Fertigteilelement)
oder im Betonfundament vor Ort mit Ankerkorb errichtet
Der Mast ist nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit von 131 km/h mit
Betonfundament und 107 km/h mit Köcherfundament dimensioniert.
Stecksystem mit konischen Mastteilen
Inkl. Flanschplatte mit Anschlusslasche für Erdanschluss
Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B mit KS-Verbinder Art.-Nr. 301 019)
Werkstoff: St/tZn
Höhe über Flur: 19380 mm
Mastteile: 3
Abm. Flanschplatte: 400 x 400 mm
Ausführung Flanschplatte: 4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort: 1600 x 1600 x 900 mm
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: TBM 19.35M FP565 STTZN
Art.-Nr.: 103019
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/tZn
Höhe über Flur (l1)	19380 mm
Mastteile	3
Max. Böenwindgeschwindigkeit mit Betonfundament	131 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament	107 km/h
Abm. Flanschplatte	400 x 400 mm
Ausführung Flanschplatte	4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort (l x b x h)	1600 x 1600 x 900 mm
Normenbezug	DIN EN 62561-(1+2)

Werkstoff	St/tZn
Höhe über Flur (l1)	19380 mm
Mastteile	3
Max. Böenwindgeschwindigkeit mit Betonfundament	131 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament	107 km/h
Länge Fangstange (l2)	5380 mm
Abm. Flanschplatte	400 x 400 mm
Ausführung Flanschplatte	4x Ø27 mm für 4x M24 (300 x 300 mm)
Abm. Betonfundament vor Ort (l x b x h)	1600 x 1600 x 900 mm
Zinküberzug nach DIN EN 1461	ca. 100 µm
Normenbezug	DIN EN 62561-(1+2)

Artikel 103019 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103019 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

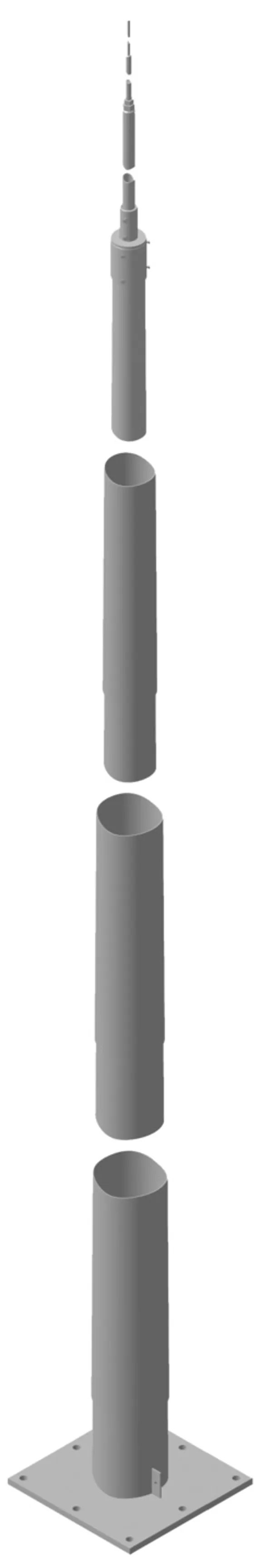

Art.-Nr. 103022 TBM 22.35M FP565 STTZN

GTIN 4013364129849, Zolltarifnr. (EU): 85389099, Bruttogewicht: 452.00 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tele-Blitzschutzmast im Köcher- oder Betonfundament Höhe 22,38 m
Tele-Blitzschutzmast im Köcher- oder Betonfundament
Fangmast für den Schutz vor direktem Blitzeinschlag von Anlagen
Der Mast wird mit Köcherfundament (Fertigteilelement)
oder im Betonfundament vor Ort mit Ankerkorb errichtet
Der Mast ist nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit von 129 km/h mit
Betonfundament und 129 km/h mit Köcherfundament dimensioniert.
Stecksystem mit konischen Mastteilen
Inkl. Flanschplatte mit Anschlusslasche für Erdanschluss
Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B mit KS-Verbinder Art.-Nr. 301 019)
Werkstoff: St/tZn
Höhe über Flur: 22380 mm
Mastteile: 4
Abm. Flanschplatte: 565 x 565 mm
Ausführung Flanschplatte: 8x Ø27 mm für 8x M24 (490 x 490 mm)
Abm. Betonfundament vor Ort: 1800 x 1800 x 900 mm
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: TBM 22.35M FP565 STTZN
Art.-Nr.: 103022
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/tZn
Höhe über Flur (l1)	22380 mm
Mastteile	4
Max. Böenwindgeschwindigkeit mit Betonfundament	129 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament	129 km/h
Abm. Flanschplatte	565 x 565 mm
Ausführung Flanschplatte	8x Ø27 mm für 8x M24 (490 x 490 mm)
Abm. Betonfundament vor Ort (l x b x h)	1800 x 1800 x 900 mm
Normenbezug	DIN EN 62561-(1+2)

Werkstoff	St/tZn
Höhe über Flur (l1)	22380 mm
Mastteile	4
Max. Böenwindgeschwindigkeit mit Betonfundament	129 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament	129 km/h
Länge Fangstange (l2)	5380 mm
Abm. Flanschplatte	565 x 565 mm
Ausführung Flanschplatte	8x Ø27 mm für 8x M24 (490 x 490 mm)
Abm. Betonfundament vor Ort (l x b x h)	1800 x 1800 x 900 mm
Zinküberzug nach DIN EN 1461	ca. 100 µm
Normenbezug	DIN EN 62561-(1+2)

Artikel 103022 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103022 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

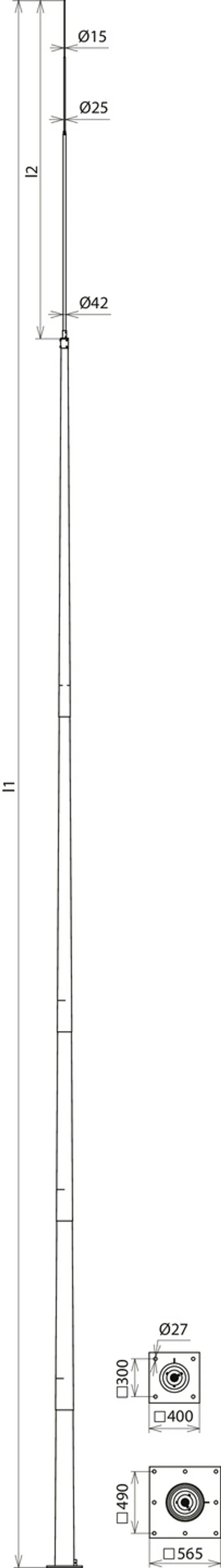

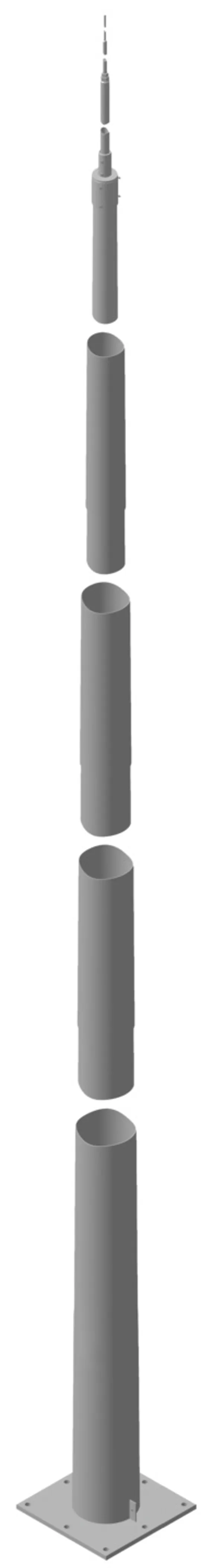

Art.-Nr. 103025 TBM 24.85M FP565 STTZN

GTIN 4013364129856, Zolltarifnr. (EU): 85389099, Bruttogewicht: 550.00 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tele-Blitzschutzmast im Köcher- oder Betonfundament Höhe 24,88 m
Tele-Blitzschutzmast im Köcher- oder Betonfundament
Fangmast für den Schutz vor direktem Blitzeinschlag von Anlagen
Der Mast wird mit Köcherfundament (Fertigteilelement)
oder im Betonfundament vor Ort mit Ankerkorb errichtet
Der Mast ist nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit von 127 km/h mit
Betonfundament und 127 km/h mit Köcherfundament dimensioniert.
Stecksystem mit konischen Mastteilen
Inkl. Flanschplatte mit Anschlusslasche für Erdanschluss
Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B mit KS-Verbinder Art.-Nr. 301 019)
Werkstoff: St/tZn
Höhe über Flur: 24880 mm
Mastteile: 5
Abm. Flanschplatte: 565 x 565 mm
Ausführung Flanschplatte: 8x Ø27 mm für 8x M24 (490 x 490 mm)
Abm. Betonfundament vor Ort: 2000 x 2000 x 900 mm
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: TBM 24.85M FP565 STTZN
Art.-Nr.: 103025
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/tZn
Höhe über Flur (l1)	24880 mm
Mastteile	5
Max. Böenwindgeschwindigkeit mit Betonfundament	127 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament	127 km/h
Abm. Flanschplatte	565 x 565 mm
Ausführung Flanschplatte	8x Ø27 mm für 8x M24 (490 x 490 mm)
Abm. Betonfundament vor Ort (l x b x h)	2000 x 2000 x 900 mm
Normenbezug	DIN EN 62561-(1+2)

Werkstoff	St/tZn
Höhe über Flur (l1)	24880 mm
Mastteile	5
Max. Böenwindgeschwindigkeit mit Betonfundament	127 km/h
Max. Böenwindgeschwindigkeit mit Köcherfundament	127 km/h
Länge Fangstange (l2)	5380 mm
Abm. Flanschplatte	565 x 565 mm
Ausführung Flanschplatte	8x Ø27 mm für 8x M24 (490 x 490 mm)
Abm. Betonfundament vor Ort (l x b x h)	2000 x 2000 x 900 mm
Zinküberzug nach DIN EN 1461	ca. 100 µm
Normenbezug	DIN EN 62561-(1+2)

Artikel 103025 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103025 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)
