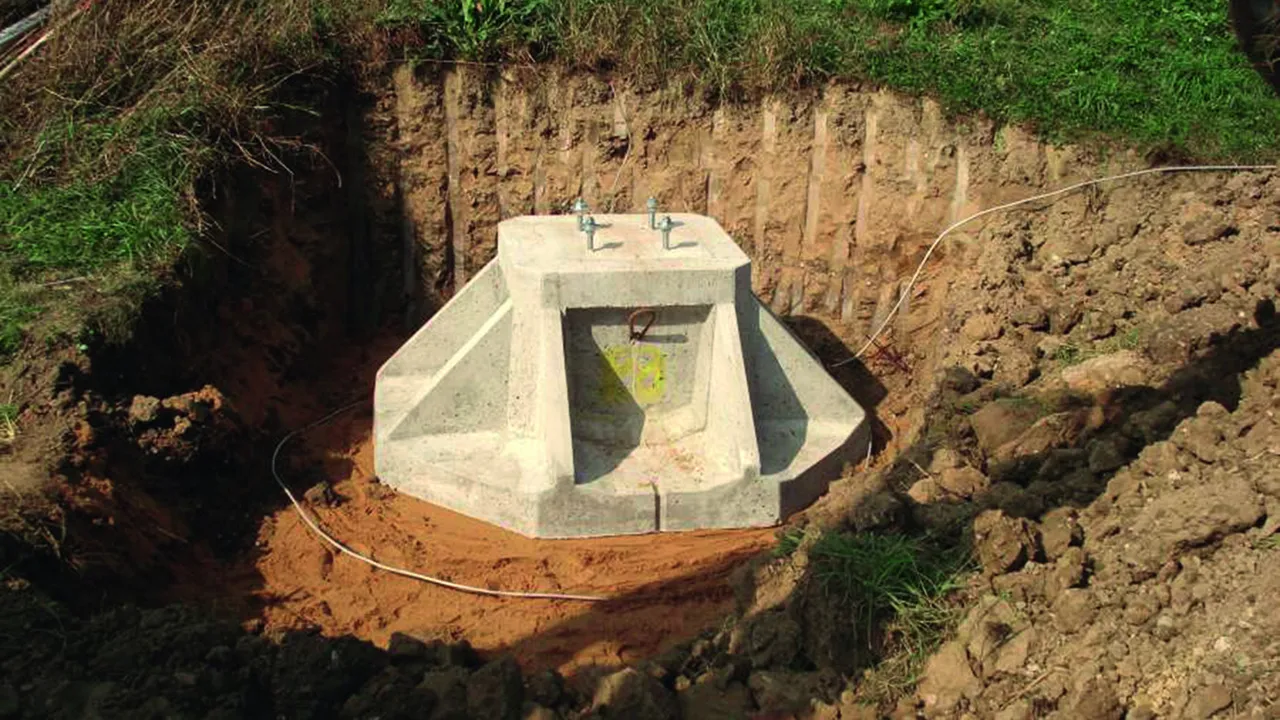

Köcherfundamente für Tele-Blitzschutzmaste

Als Fertigteilelement für das einfache Errichten von Tele-Blitzschutzmasten.
Betonierarbeiten vor Ort sind nicht notwendig.
Genauere Angaben zum Stecksystem, Fundament und zur Errichtung können der Montageanleitung entnommen werden.

Ausführung KöFU I

Für Maste mit einer Höhe über Flur von 13,35 bis 19,35 m (Art.-Nr. 103 013 / 103 016 / 103 019).
Flanschplatte 400 x 400 mm.

1 Produkt

Art.-Nr. 103030 KÖFU I TBM FP400

GTIN 4013364129917, Zolltarifnr. (EU): 68109100, Bruttogewicht: 2620.00 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 103030.stp

      Sie müssen angemeldet sein um 103030.stp herunterzuladen.

      Login
    • 103030.igs

      Sie müssen angemeldet sein um 103030.igs herunterzuladen.

      Login
    • 103030.jt

      Sie müssen angemeldet sein um 103030.jt herunterzuladen.

      Login
    • 103030.dwg

      Sie müssen angemeldet sein um 103030.dwg herunterzuladen.

      Login
    • 103030m_E.dxf

      Sie müssen angemeldet sein um 103030m_E.dxf herunterzuladen.

      Login

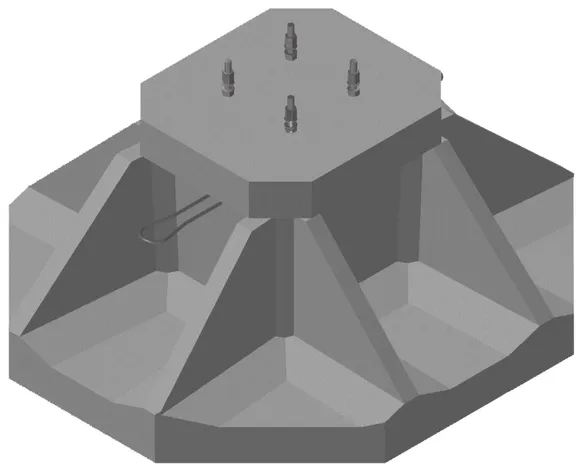

Köcherfundament für Tele-Blitzschutzmast KöFU 1
Köcherfundament für Tele-Blitzschutzmast
Köcherfundament als Fertigteilelement
für das einfache Errichten von Tele-Blitzschutzmasten
Ausführung für Höhe über Flur 13,35 bis 19,35 m
(Art.-Nr. 103 013 / 103 016 / 103 019)
für Flanschplatte 400x400 mm
Werkstoff: Beton (C50/60)

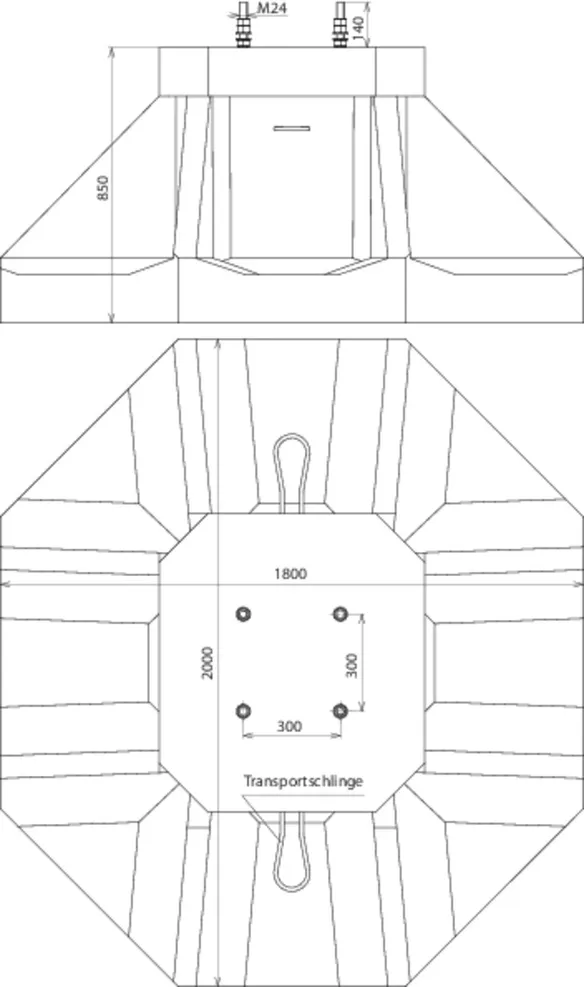

Abmessungen: 1800 x 2000 x 850 mm
Gewicht: ca. 2,5 t

Fabrikat: DEHN
Typ: KÖFU I TBM FP400
Art.-Nr.: 103030
oder gleichwertig.



Technische Daten

Werkstoff Beton (C50/60)
Abmessungen 1800 x 2000 x 850 mm
Gewicht ca. 2,5 t

Artikel 103030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ausführung KöFU II

Für Maste mit einer Höhe über Flur von 22,35 bis 24,85 m (Art.-Nr. 103 022 oder 103 025).
Flanschplatte 565 x 565 mm.

1 Produkt

Art.-Nr. 103031 KÖFU II TBM FP565

GTIN 4013364129924, Zolltarifnr. (EU): 68109100, Bruttogewicht: 4900.00 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 103031.stp

      Sie müssen angemeldet sein um 103031.stp herunterzuladen.

      Login
    • 103031.igs

      Sie müssen angemeldet sein um 103031.igs herunterzuladen.

      Login
    • 103031.jt

      Sie müssen angemeldet sein um 103031.jt herunterzuladen.

      Login
    • 103031.dwg

      Sie müssen angemeldet sein um 103031.dwg herunterzuladen.

      Login
    • 103031m_E.dxf

      Sie müssen angemeldet sein um 103031m_E.dxf herunterzuladen.

      Login

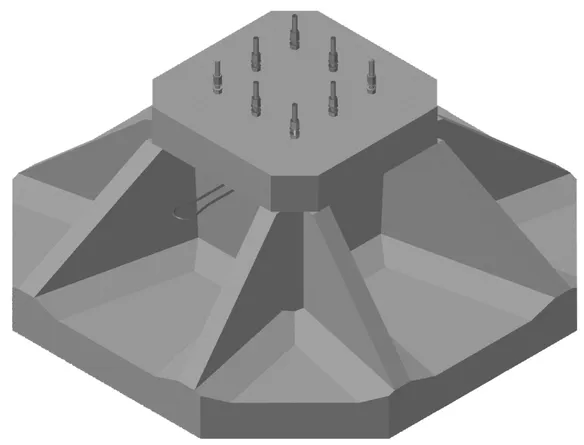

Köcherfundament für Tele-Blitzschutzmast KöFu 2
Köcherfundament für Tele-Blitzschutzmast
Köcherfundament als Fertigteilelement
für das einfache Errichten von Tele-Blitzschutzmasten
Ausführung für Höhe über Flur 22,35 + 24,85 m
(Art.-Nr. 103 022 + 103 025)
für Flanschplatte 565x565 mm
Werkstoff: Beton (C50/60)

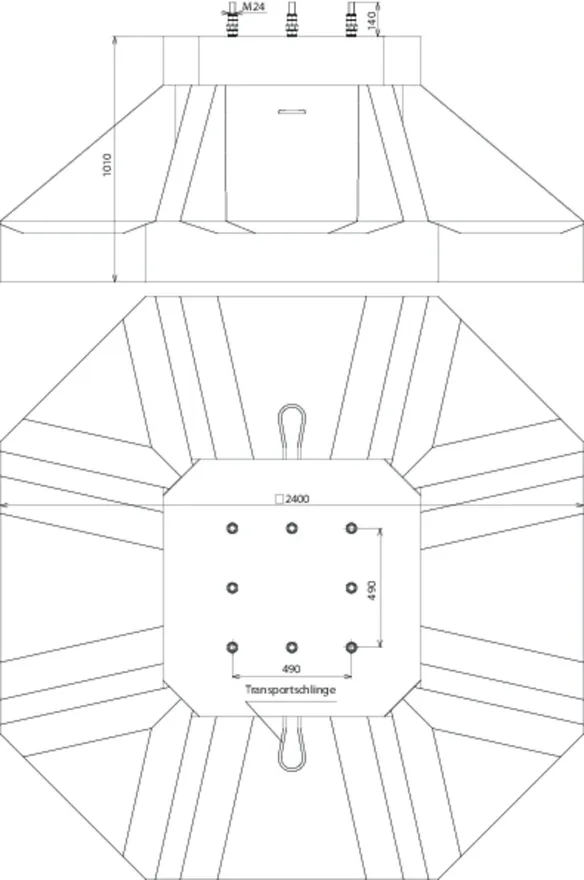

Abmessungen: 2400 x 2400 x 1010 mm
Gewicht: ca. 4,9 t

Fabrikat: DEHN
Typ: KÖFU II TBM FP565
Art.-Nr.: 103031
oder gleichwertig.



Technische Daten

Werkstoff Beton (C50/60)
Abmessungen 2400 x 2400 x 1010 mm
Gewicht ca. 4,9 t

Artikel 103031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
