Ankerkörbe für Betonfundament vor Ort

Zum Einbetonieren mit Gewindebolzen, passend zur Flanschplatte der Tele-Blitzschutzmaste.
Genauere Angaben zum Stecksystem, Fundament und zur Errichtung können der Montageanleitung entnommen werden.

Ausführung klein

Für Maste mit einer Höhe über Flur von 13,35 bis 19,35 m (Art.-Nr. 103 013 / 103 016 / 103 019).
Flanschplatte 400 x 400 mm.

1 Produkt

Art.-Nr. 103040 AKO TBM FP400

GTIN 4013364129894, Zolltarifnr. (EU): 73089098, Bruttogewicht: 22.90 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 103040.stp

      Sie müssen angemeldet sein um 103040.stp herunterzuladen.

      Login
    • 103040.igs

      Sie müssen angemeldet sein um 103040.igs herunterzuladen.

      Login
    • 103040.jt

      Sie müssen angemeldet sein um 103040.jt herunterzuladen.

      Login
    • 103040.dwg

      Sie müssen angemeldet sein um 103040.dwg herunterzuladen.

      Login
    • 103040m_D.dxf

      Sie müssen angemeldet sein um 103040m_D.dxf herunterzuladen.

      Login

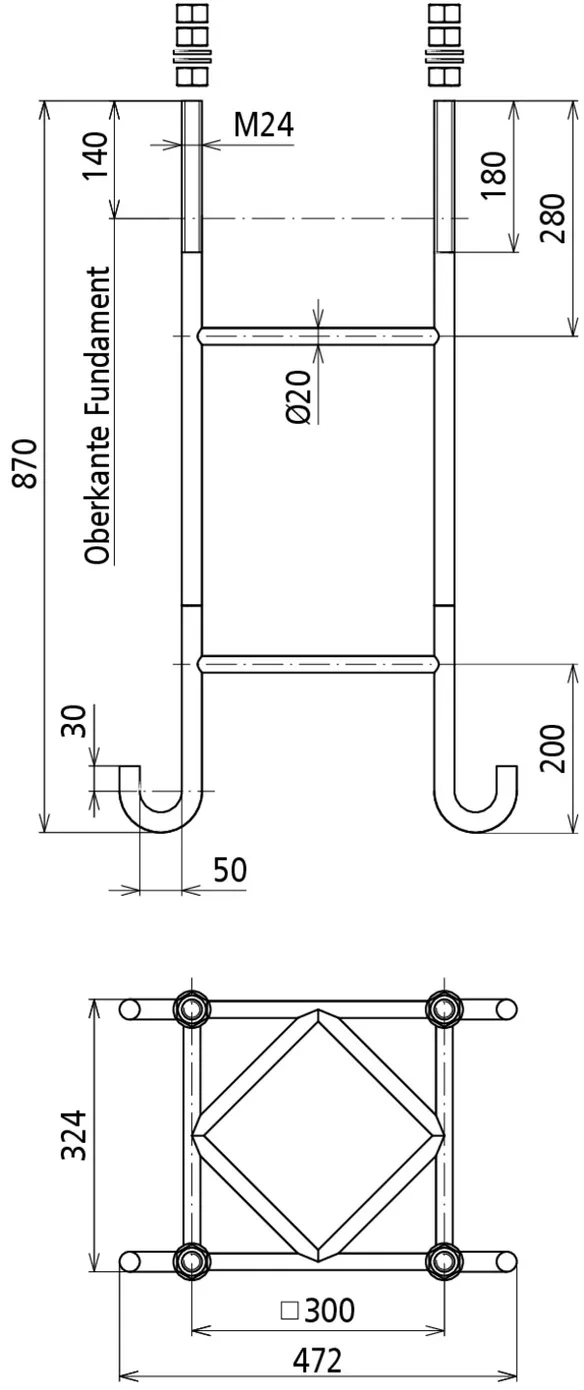

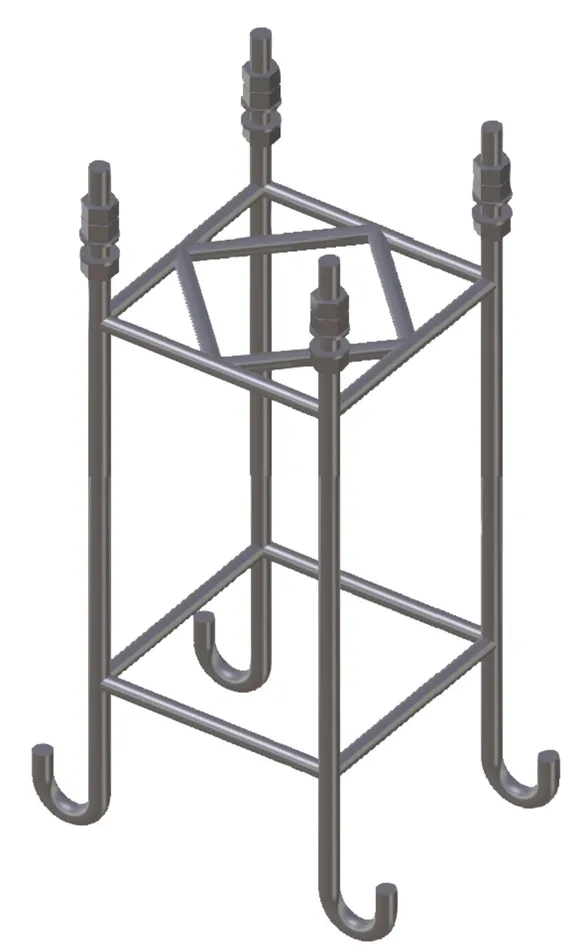

Ankerkorb für Betonfundament vor Ort / Ausführung klein
Ankerkorb für Betonfundament vor Ort
zum Einbetonieren mit Gewindebolzen,
passend zur Flanschplatte der Tele-Blitzschutzmaste
Ausführung für Höhe über Flur 13,35 bis 19,35 m
(Art.-Nr. 103 013 / 103 016 / 103 019)
für Flanschplatte 400x400 mm
Werkstoff: Stahl
Abmessungen: 472 x 324 x 870 mm
Ausführung Gewindebolzen: 4x M24 (300 x 300 mm)

Fabrikat: DEHN
Typ: AKO TBM FP400
Art.-Nr.: 103040
oder gleichwertig.



Technische Daten

Werkstoff Stahl
Abmessungen 472 x 324 x 870 mm
Ausführung Gewindebolzen 4x M24 (300 x 300 mm)

Artikel 103040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ausführung groß

Für Maste mit einer Höhe über Flur von 22,35 bis 24,85 m (Art.-Nr. 103 022 oder 103 025).
Flanschplatte 565 x 565 mm.

1 Produkt

Art.-Nr. 103041 AKO TBM FP565

GTIN 4013364129900, Zolltarifnr. (EU): 73089098, Bruttogewicht: 38.00 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 103041.stp

      Sie müssen angemeldet sein um 103041.stp herunterzuladen.

      Login
    • 103041.igs

      Sie müssen angemeldet sein um 103041.igs herunterzuladen.

      Login
    • 103041.jt

      Sie müssen angemeldet sein um 103041.jt herunterzuladen.

      Login
    • 103041.dwg

      Sie müssen angemeldet sein um 103041.dwg herunterzuladen.

      Login
    • 103041m_D.dxf

      Sie müssen angemeldet sein um 103041m_D.dxf herunterzuladen.

      Login

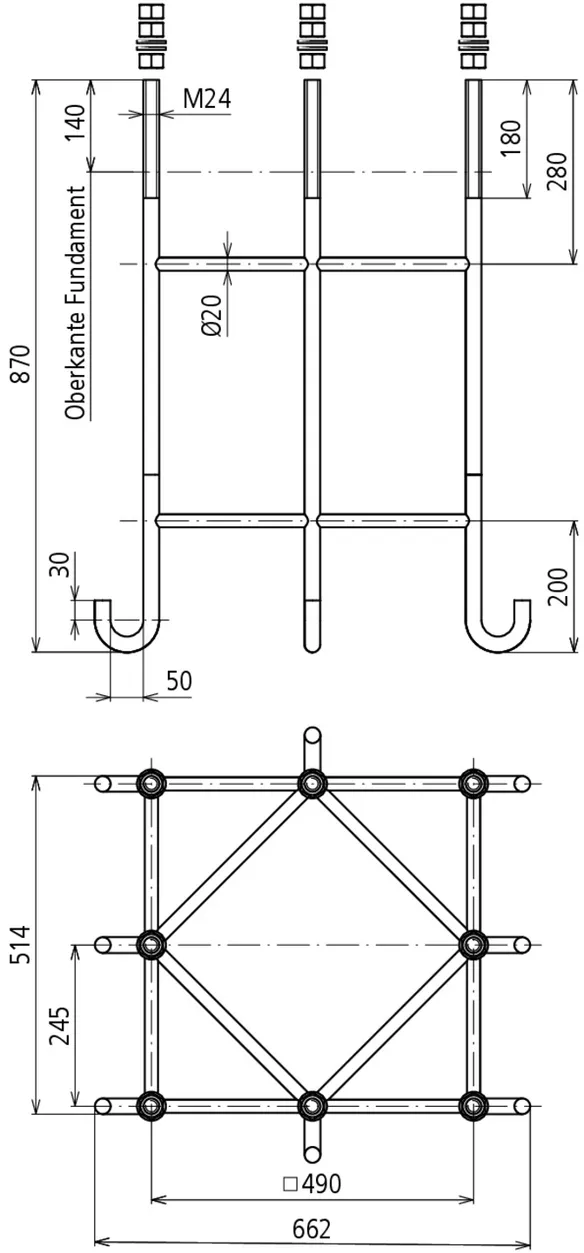

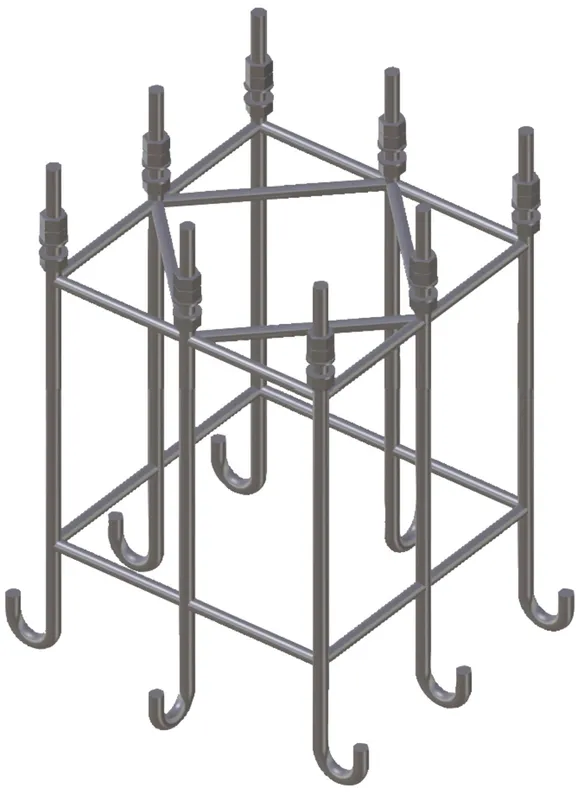

Ankerkorb für Betonfundament vor Ort / Ausführung groß
