DEHNbloc Maxi S

Blitzstrom-Ableiter auf Funkenstreckenbasis mit integrierter, blitzstromtragfähiger Ableitervorsicherung in kompakter Gehäusebauform

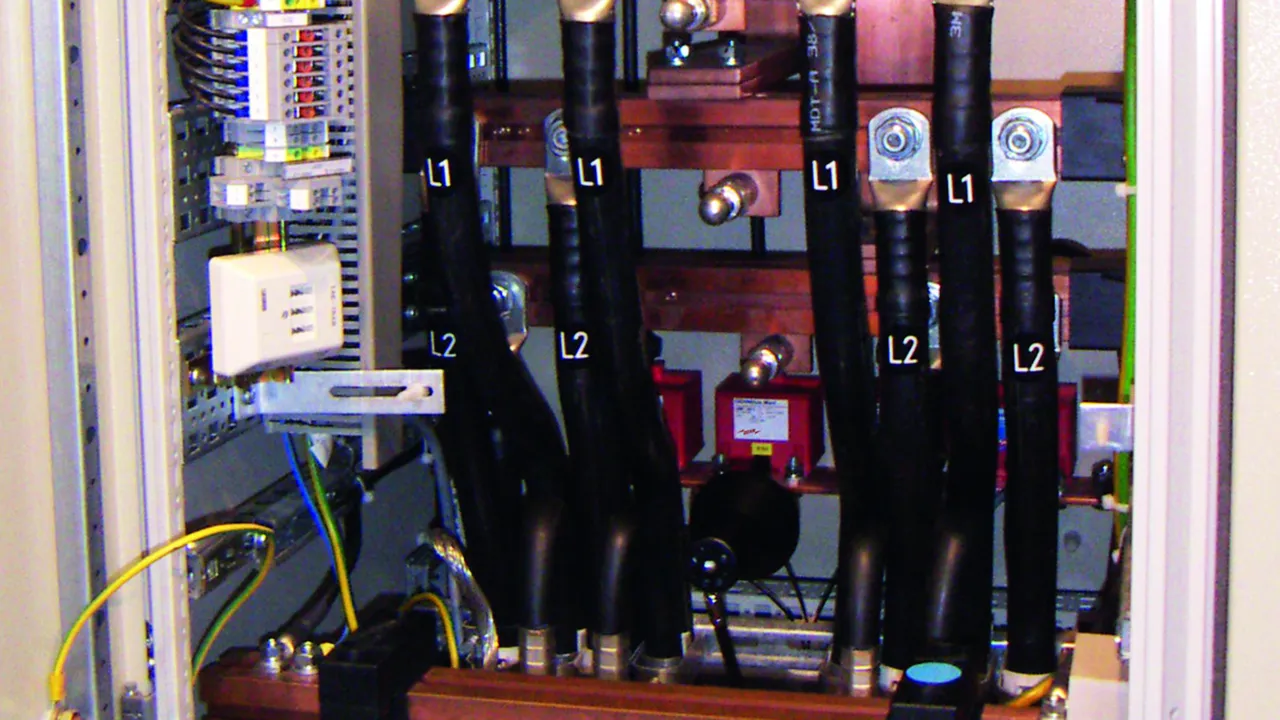

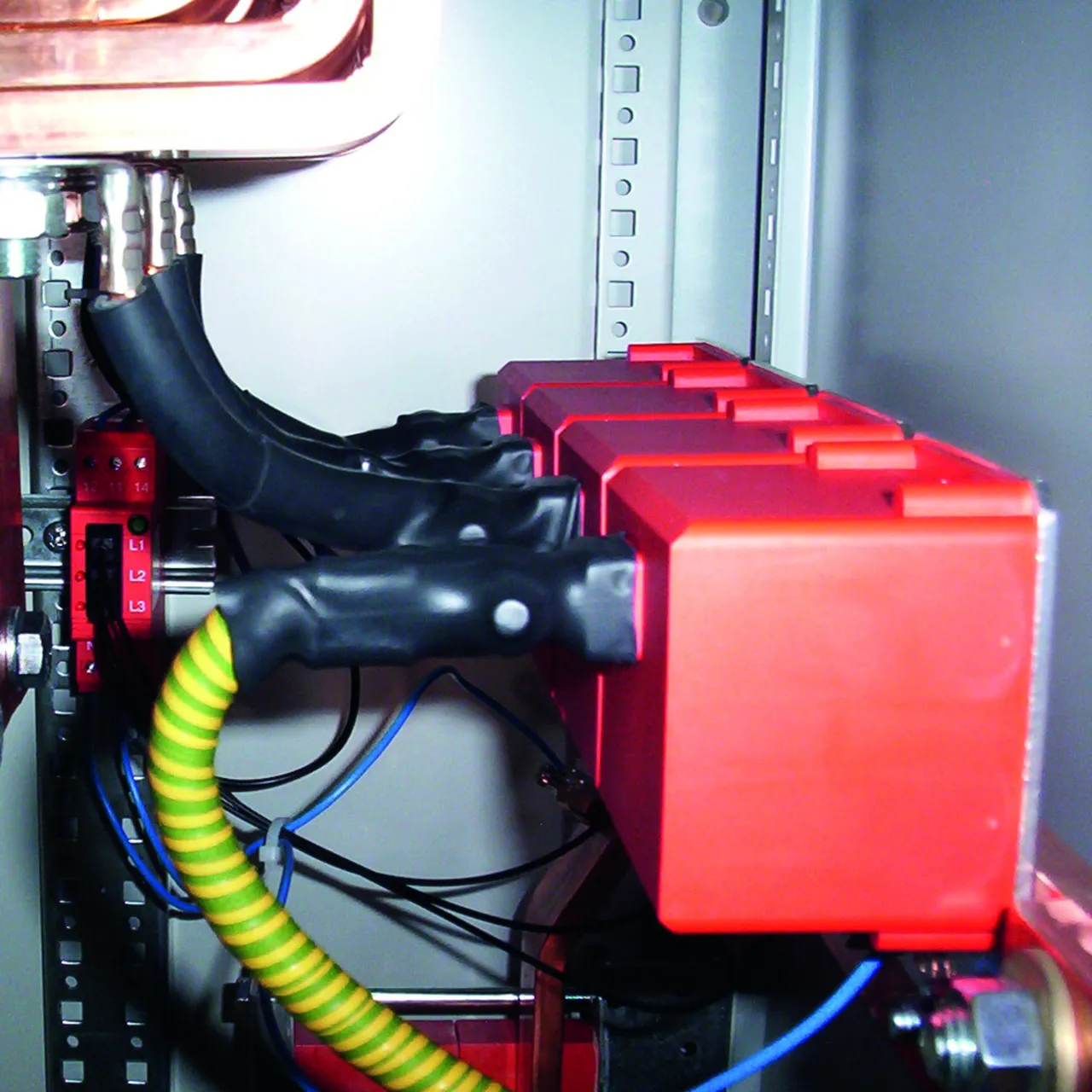

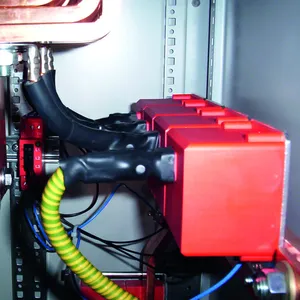

Direktmontage auf PEN- / N-Schiene
Tiefer Schutzpegel U_P ≤ 2,5 kV (beinhaltet 80 cm Anschlussleitung)
Ohne zusätzliche Leitungslänge auf Überspannungs-Schutzgerät DEHNguard direkt koordiniert
Kurzschlussfestigkeit von 100 kA_eff (220 kA_peak)
Hohe Folgestromlöschfähigkeit und Folgestrombegrenzung durch RADAX-Flow-Technologie
Hohes Blitzstrom-Ableitvermögen

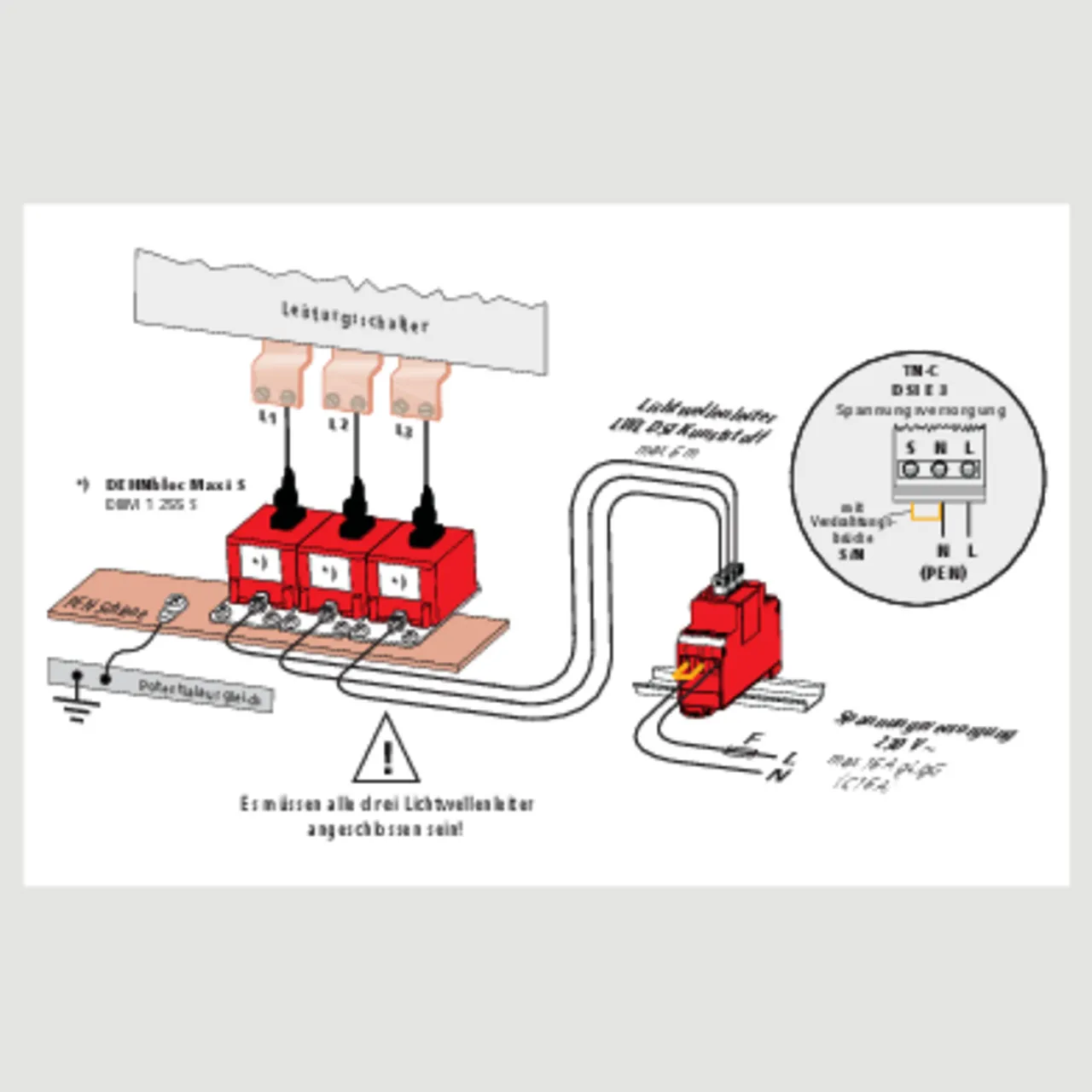

Mit Lichtwellenleiter-Schnittstelle zur Ableiterüberwachung

Details

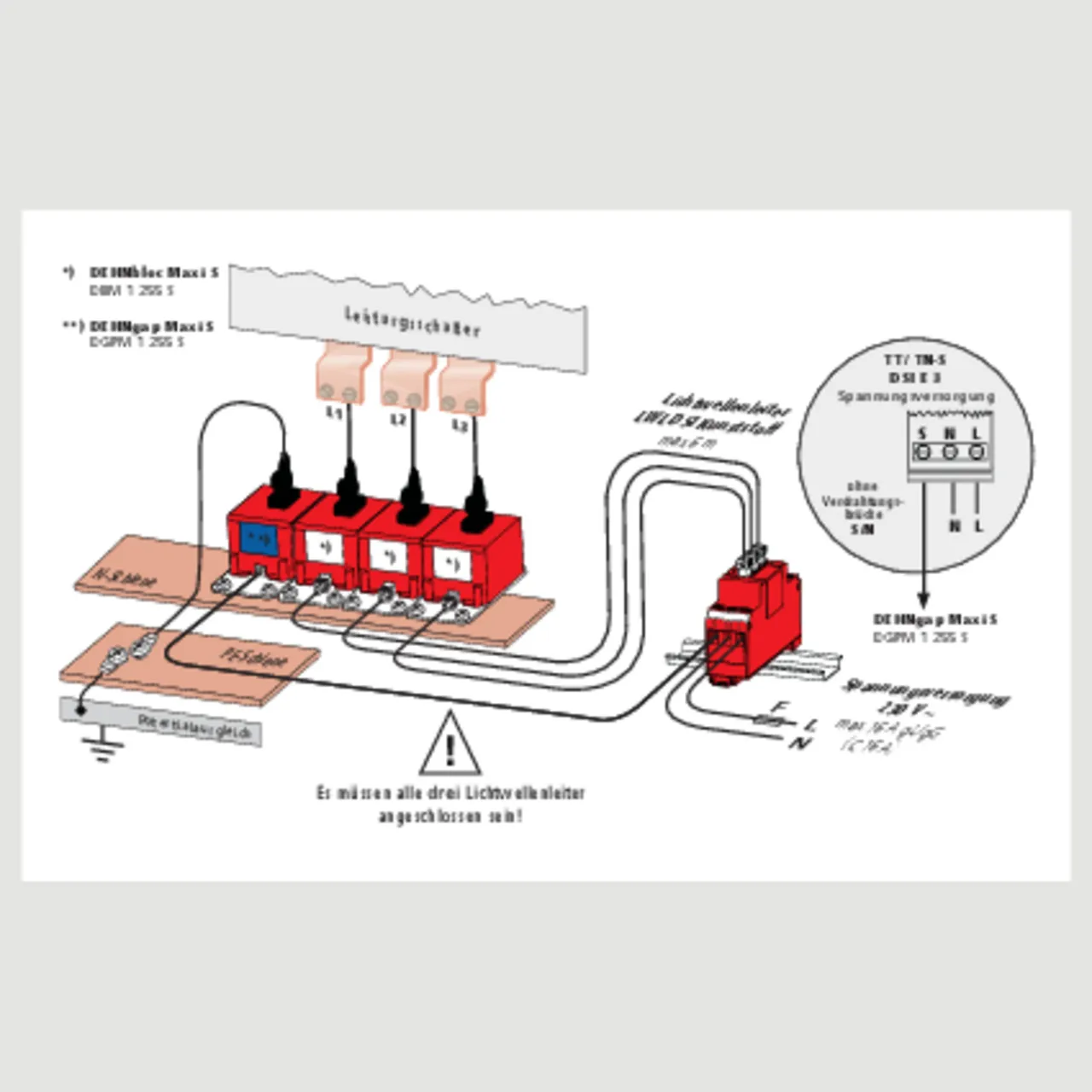

lorem ipsum — 3+1-Anwendung im TT- / TN-S-System

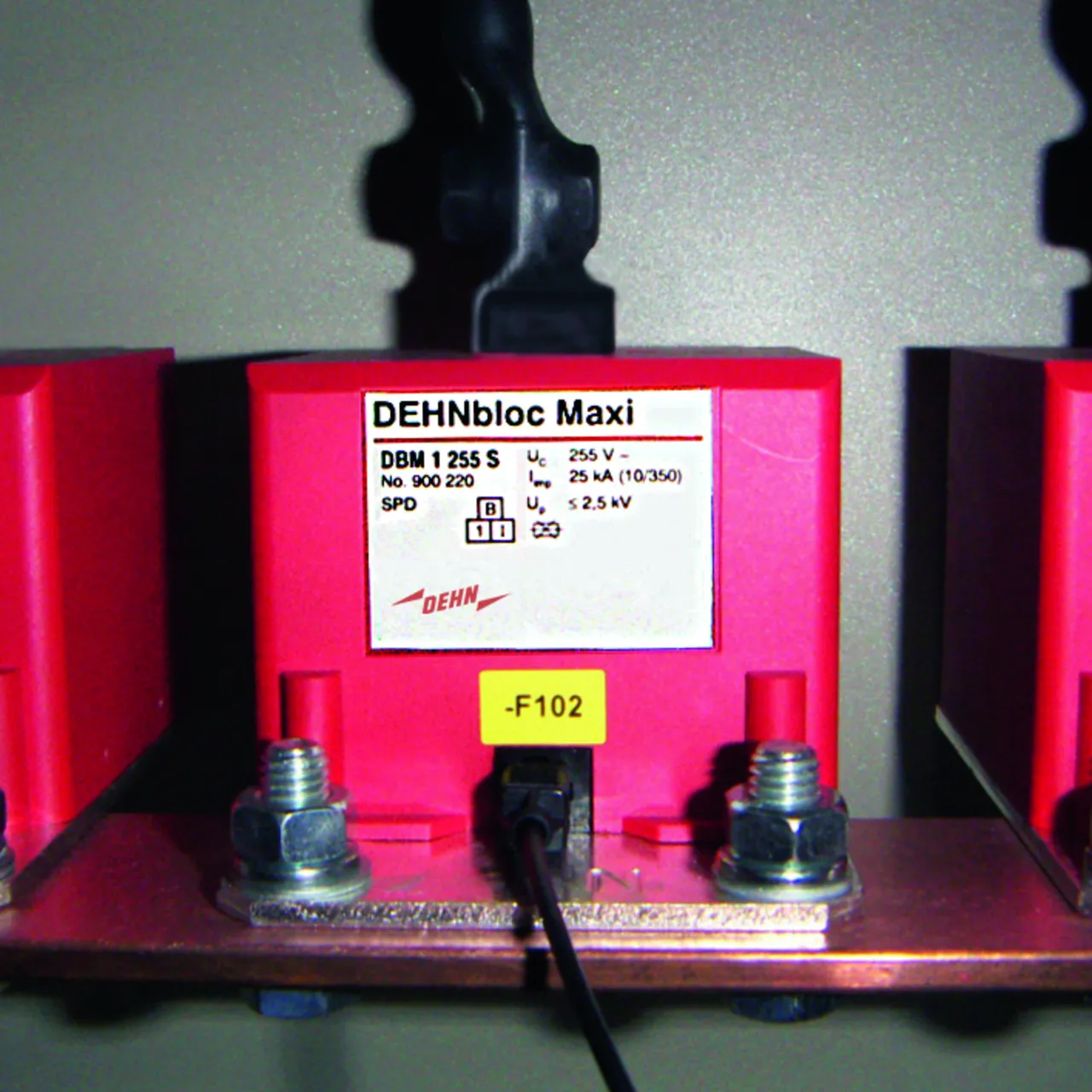

DEHNbloc Maxi 1 255 S

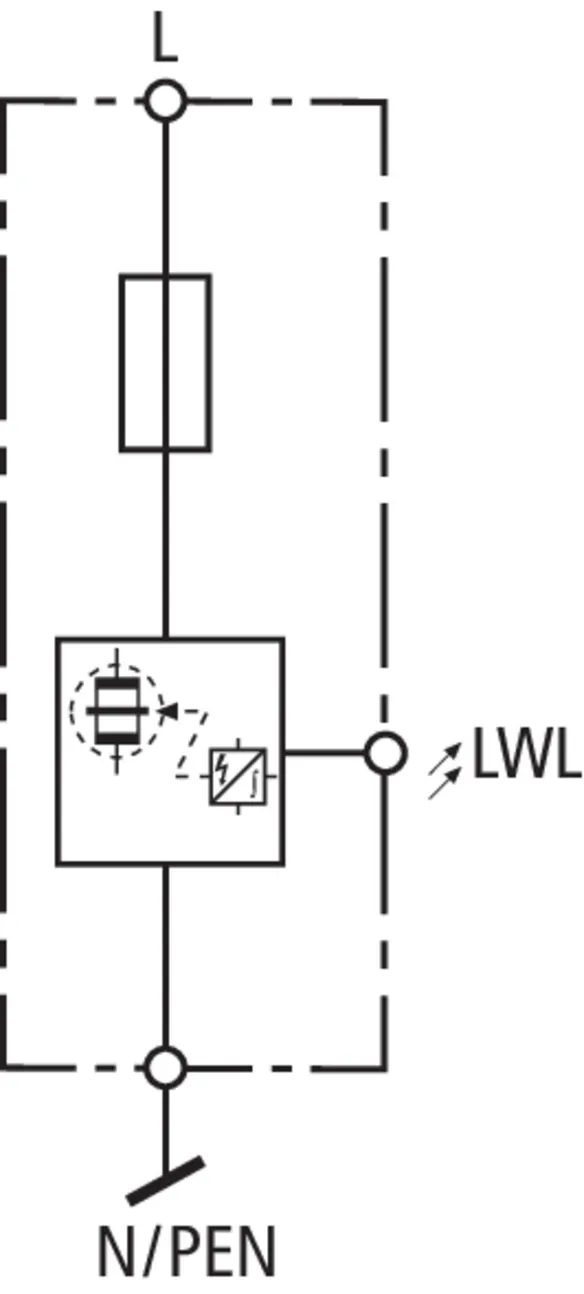

Koordinierter, einpoliger Blitzstrom-Ableiter mit integrierter Ableitervorsicherung zum Einsatz in 230 / 400 V-Systemen für die Sammelschiene.

1 Produkt

Art.-Nr. 900220 DBM 1 255 S

GTIN 4013364106734, Zolltarifnr. (EU): 85363090, Bruttogewicht: 730.70 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

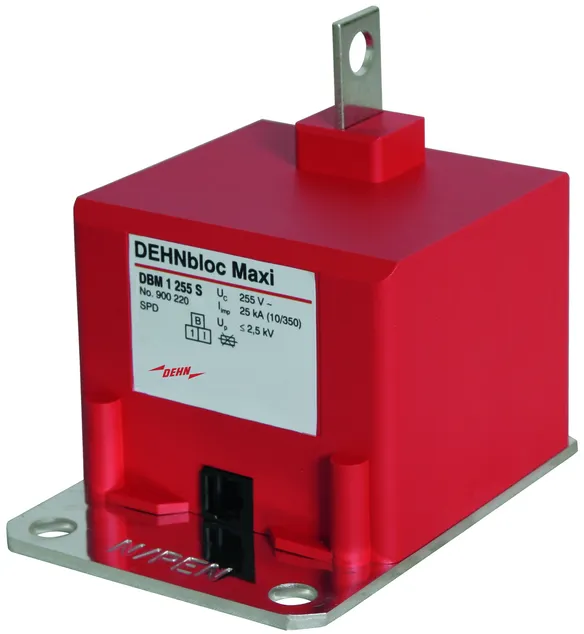

Koordinierter Blitzstrom-Ableiter DEHNbloc Maxi 1 255 S
1-poliger, koordinierter Blitzstrom-Ableiter mit
integrierter Ableitervorsicherung für industrielle
Sammelschienensysteme Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 2,5 kV (beinhaltet 80 cm Anschlussleitung)
Blitzstoßstrom (10/350): 25 kA
Folgestromlöschfähigkeit: 50 kAeff
Bemessungsausschaltvermögen des internen
Back-Up Schutzes: bis 100 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf PEN / N Sammelschiene min. 25 mm2

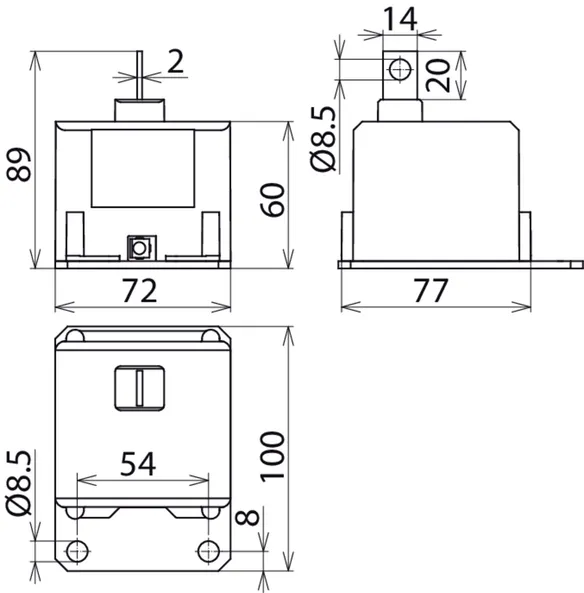

Einbaumaße (B x H x T): (72 x 89 x 100) mm
Schutzart: IP 5X

Fabrikat: DEHN
Typ: DBM 1 255 S
Art.-Nr.: 900220
oder gleichwertig.

Zertifikate

Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV (beinhaltet 80 cm Anschlussleitung)
Max. netzseitiger Überstromschutz	nicht notwendig
Betriebsanzeige	mittels LWL über DSI E 3

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV (beinhaltet 80 cm Anschlussleitung)
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit (I_SCCR )	100 kA_eff( 220 kA_peak)
Max. netzseitiger Überstromschutz	nicht notwendig
Bemessungsausschaltvermögen des internen Back-Up Schutzes	100 kA
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anzahl der Ports	1
Montage auf	PEN- / N-Sammelschiene min. 35 mm²
Anschluss	durch Kabelschuh min. 35 mm²/max. 50 mm²
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Einbaumaße (b x h x t)	72 x 89 x 100 mm
Betriebsanzeige	mittels LWL über DSI E 3
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff (geprüft durch VDE)
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
