Schutzmodul für DEHNsecure modular

  • Speziell für den Einsatz in DC-Stromkreisen geeignete Funkenstreckentechnologie
  • Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster

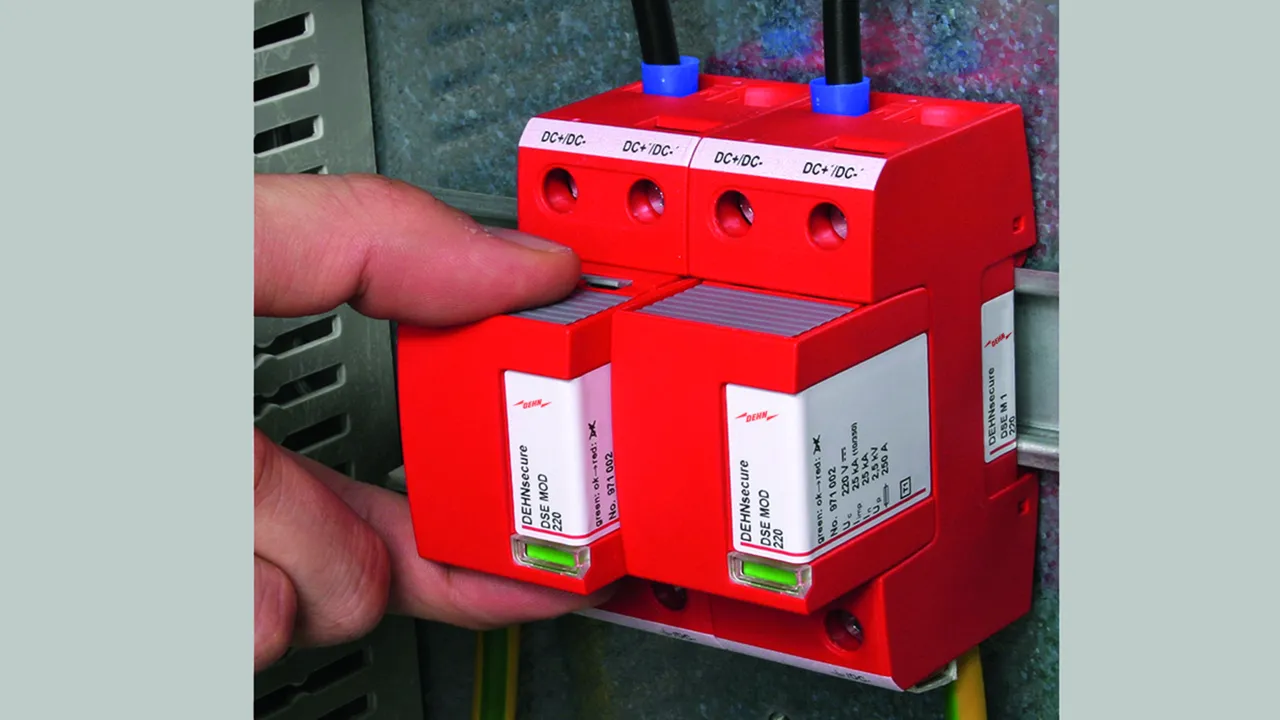

  • Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste

DSE M-Funkenstrecken-Schutzmodul

Funkenstrecken-Schutzmodul

3 Produkte

Art.-Nr. 971001 DSE MOD 60

GTIN 4013364138605, Zolltarifnr. (EU): 85363090, Bruttogewicht: 151.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

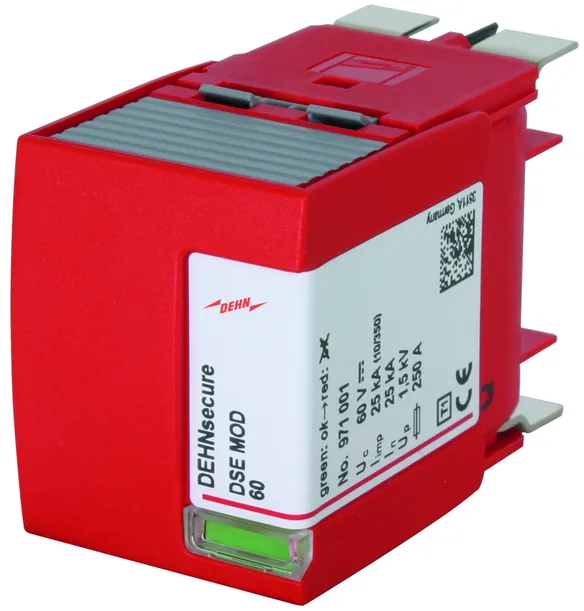

Funkenstrecken-Schutzmodul DSE MOD 60
Funkenstrecken-Schutzmodul für einpolige,
koordinierte Typ 1 - Ableiter der Red/Line -
Produktfamilie nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Blitzstoßstrom: 25 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 25 kA

Fabrikat: DEHN
Typ: DSE MOD 60
Art.-Nr.: 971001
oder gleichwertig.

Zertifikate



Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Höchste Dauerspannung DC (UC ) 60 V
Blitzstoßstrom (10/350 µs) (Iimp ) 25 kA

Artikel 971001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971002 DSE MOD 220

GTIN 4013364133655, Zolltarifnr. (EU): 85363090, Bruttogewicht: 118.20 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

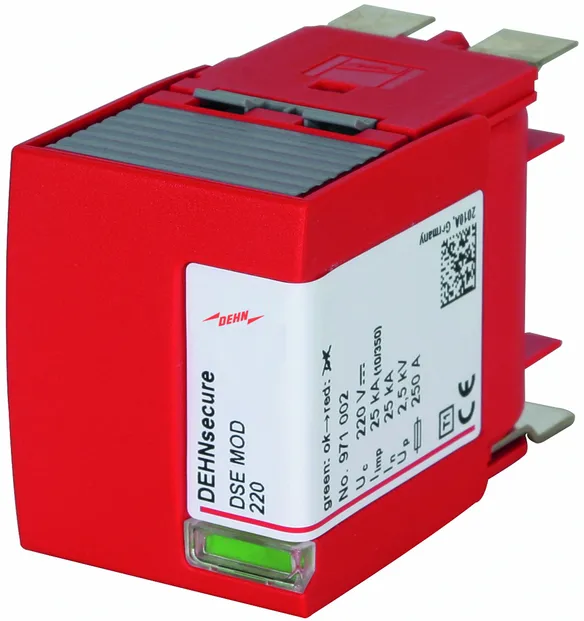

Funkenstrecken-Schutzmodul DSE MOD 220
Funkenstrecken-Schutzmodul für einpolige,
koordinierte Typ 1 - Ableiter der Red/Line -
Produktfamilie nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 220 V dc
Blitzstoßstrom: 25 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 25 kA

Fabrikat: DEHN
Typ: DSE MOD 220
Art.-Nr.: 971002
oder gleichwertig.

Zertifikate



Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Höchste Dauerspannung DC (UC ) 220 V
Blitzstoßstrom (10/350 µs) (Iimp ) 25 kA

Artikel 971002 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971002 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971003 DSE MOD 242

GTIN 4013364144491, Zolltarifnr. (EU): 85363090, Bruttogewicht: 120.50 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

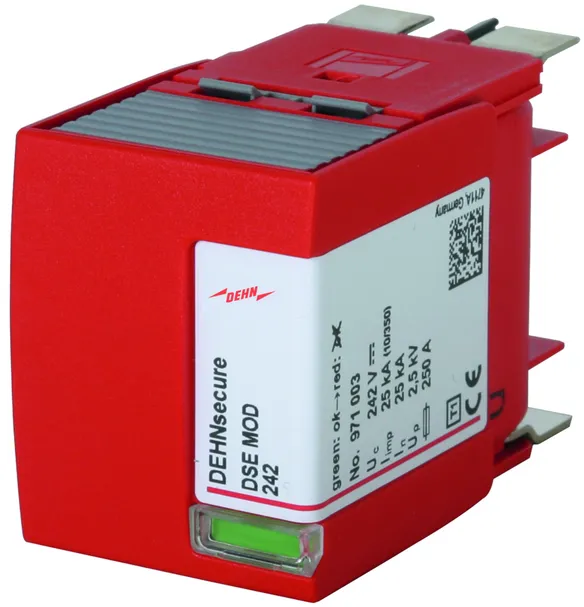

Funkenstrecken-Schutzmodul DSE MOD 242
Funkenstrecken-Schutzmodul für einpolige,
koordinierte Typ 1 - Ableiter der Red/Line -
Produktfamilie nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 242 V dc
Blitzstoßstrom: 25 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 25 kA

Fabrikat: DEHN
Typ: DSE MOD 242
Art.-Nr.: 971003
oder gleichwertig.

Zertifikate



Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Höchste Dauerspannung DC (UC ) 242 V
Blitzstoßstrom (10/350 µs) (Iimp ) 25 kA

Artikel 971003 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971003 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DSE PE-Funkenstrecken-Schutzmodul

Funkenstrecken-Schutzmodul

1 Produkt

Art.-Nr. 971010 DSE MOD PE 60

GTIN 4013364138636, Zolltarifnr. (EU): 85363090, Bruttogewicht: 183.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

Funkenstrecken-Schutzmodul DSE MOD PE 60
PE-Funkenstrecken-Schutzmodul für einpolige,
koordinierte Typ 1 - Ableiter der Red/Line -
Produktfamilie nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Blitzstoßstrom: 50 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 25 kA

Fabrikat: DEHN
Typ: DSE MOD PE 60
Art.-Nr.: 971010
oder gleichwertig.

Zertifikate



Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Höchste Dauerspannung DC (UC ) 60 V
Blitzstoßstrom (10/350 µs) (Iimp ) 50 kA

Artikel 971010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DSE MOD 60

Funkenstrecken-Schutzmodul

1 Produkt

Art.-Nr. 971004 DSE MOD NG 2P 60

GTIN 4013364489530, Zolltarifnr. (EU): 85363090, Bruttogewicht: 252.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 971004.stp

      Sie müssen angemeldet sein um 971004.stp herunterzuladen.

      Login
    • 971004.igs

      Sie müssen angemeldet sein um 971004.igs herunterzuladen.

      Login
    • 971004.jt

      Sie müssen angemeldet sein um 971004.jt herunterzuladen.

      Login
    • 971004.dwg

      Sie müssen angemeldet sein um 971004.dwg herunterzuladen.

      Login
    • 954030m_D.dxf

      Sie müssen angemeldet sein um 954030m_D.dxf herunterzuladen.

      Login

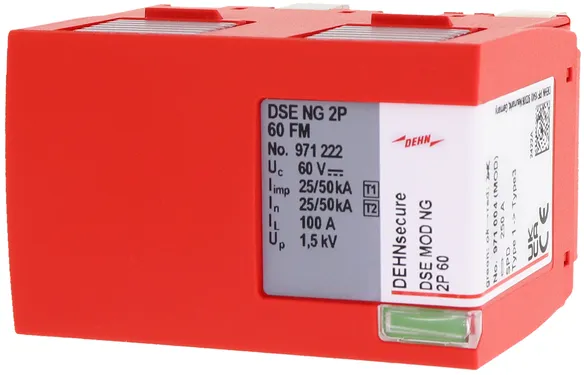

Funkenstrecken-Schutzmodul DSE MOD NG 2P 60
für den einpoligen, koordinierten
Typ 1 - Ableiter DSE NG 2P 60 FM
der Red/Line - Produktfamilie
nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen
geeignete Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Blitzstoßstrom: 50 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 10 kA

Fabrikat: DEHN
Typ: DSE MOD NG 2P 60
Art.-Nr.: 971004
oder gleichwertig.

Zertifikate



Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Höchste Dauerspannung DC (UC ) 60 V
Blitzstoßstrom (10/350 µs) (Iimp ) 25 kA

Artikel 971004 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971004 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
