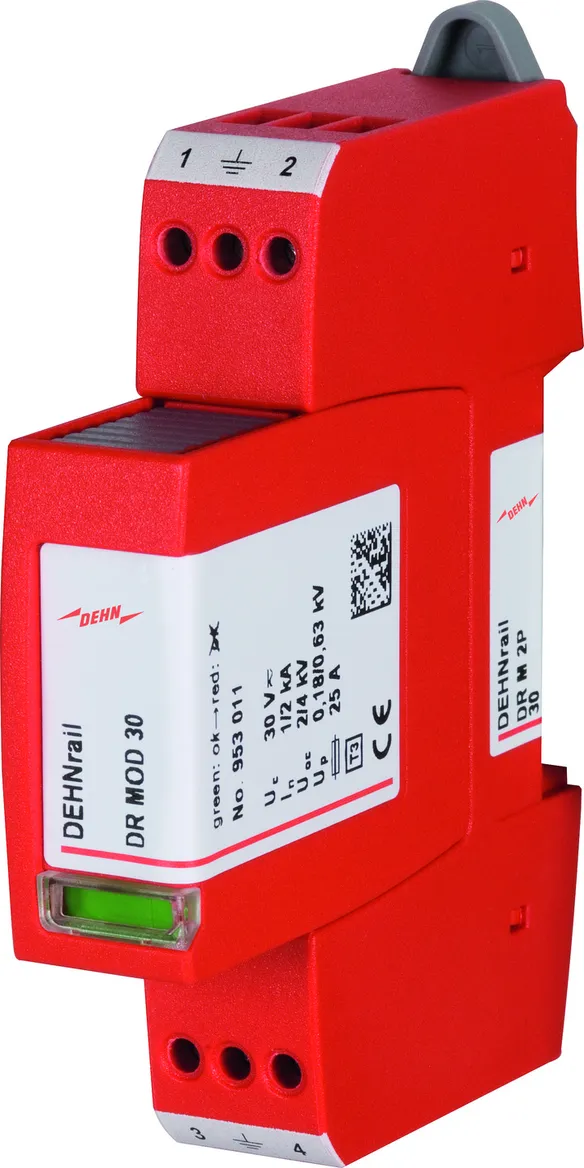

Art.-Nr. 953201 DR M 2P 30

GTIN 4013364109674, Zolltarifnr. (EU): 85363030, Bruttogewicht: 90.60 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

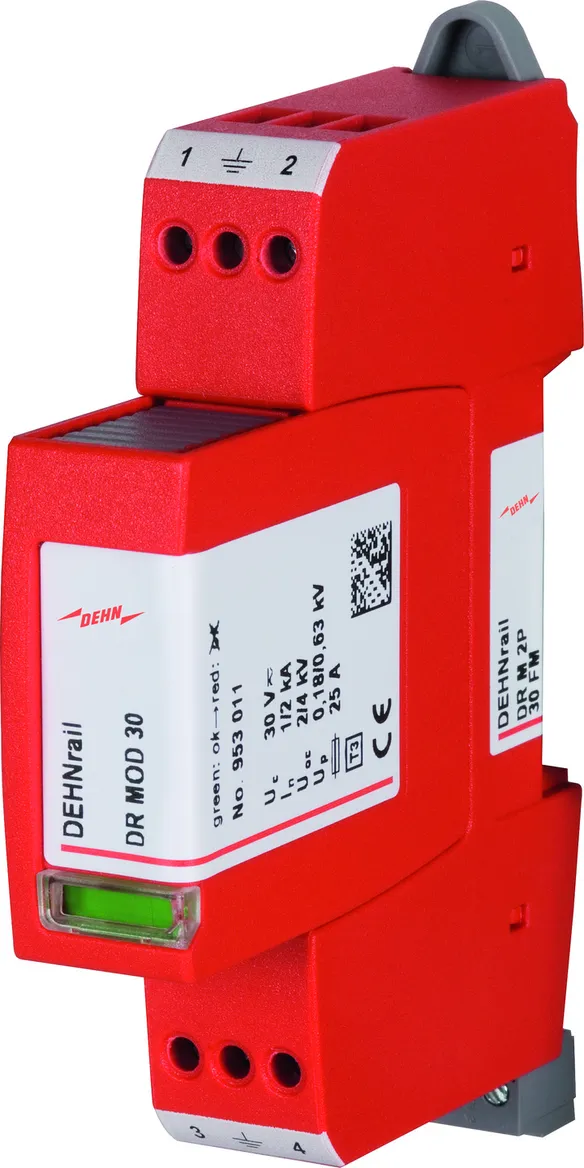

Überspannungs-Ableiter DEHNrail M 2P 30

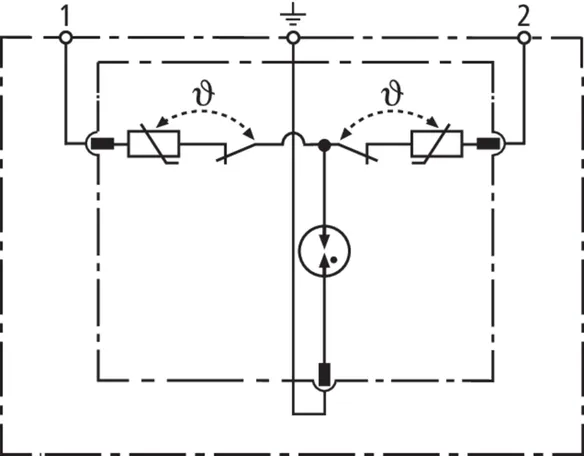

2-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik
Breite 1TE, Defektanzeige
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 30 V ac/dc
Gesamtableitstoßstrom: 2 kA
Schutzpegel L/N: < 0,18 kV
Vorsicherung: 25 A gG oder B 25 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 2P 30
Art.-Nr.: 953201
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	30 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	30 V
Nennableitstoßstrom (8/20 µs) (I_n )	1 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	2 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	24 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	30 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	30 V
Nennlaststrom AC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) (I_n )	1 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	2 kA
Kombinierter Stoß (U_OC )	2 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	4 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 25 A gG (I_SCCR )	6 kA_eff
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20

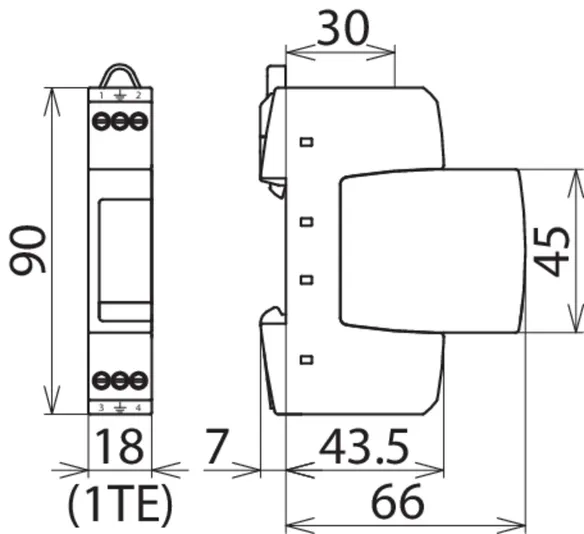

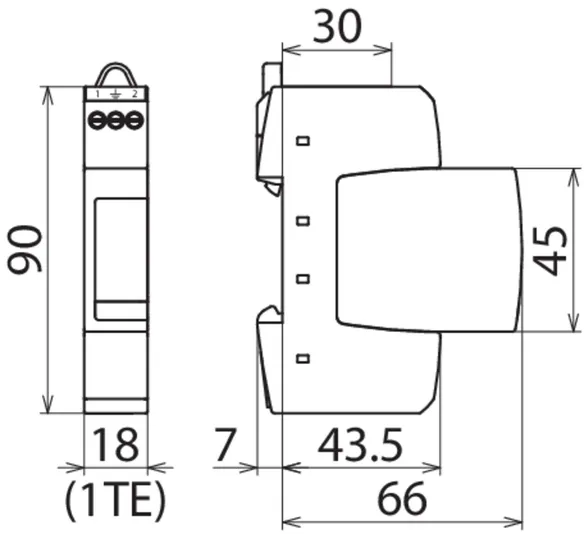

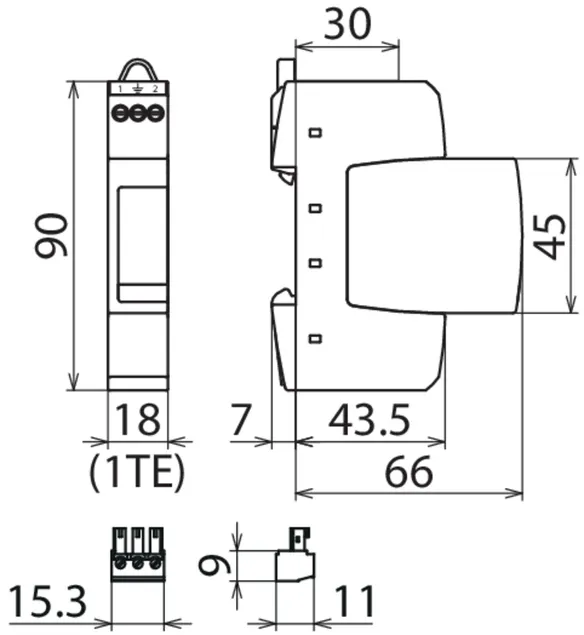

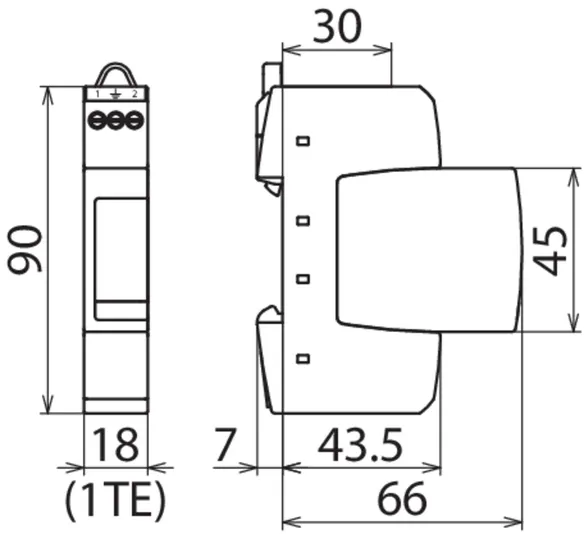

Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-Zulassungen	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Artikel 953201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953202 DR M 2P 60

GTIN 4013364109681, Zolltarifnr. (EU): 85363030, Bruttogewicht: 91.80 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

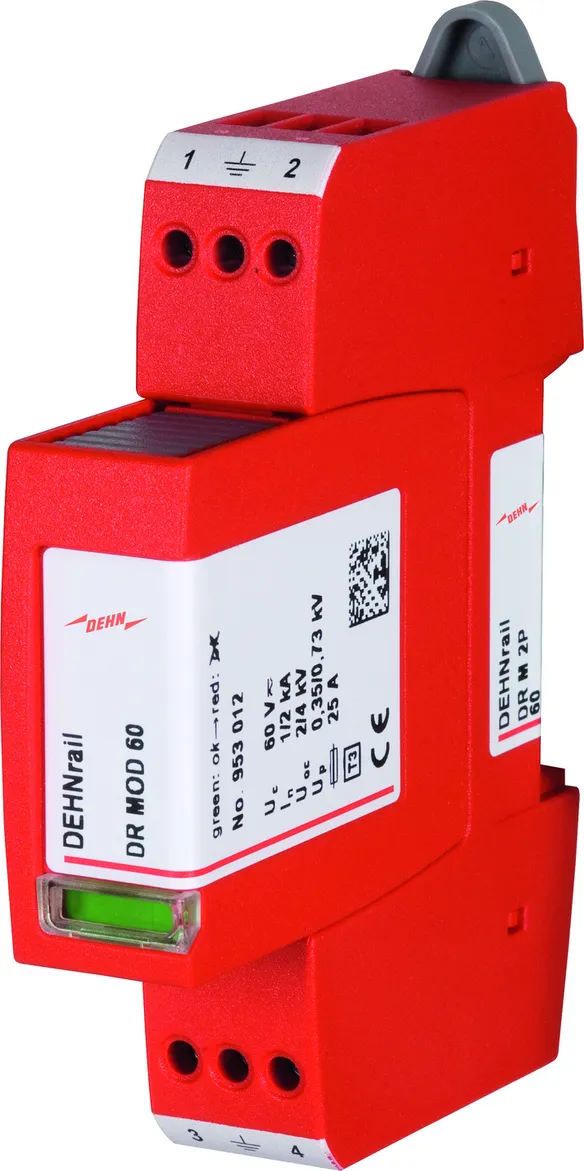

Überspannungs-Ableiter DEHNrail M 2P 60
2-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik
Breite 1TE, Defektanzeige
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 60 V ac/dc
Gesamtableitstoßstrom: 2 kA
Schutzpegel L/N: < 0,35 kV
Vorsicherung: 25 A gG oder B 25 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 2P 60
Art.-Nr.: 953202
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	60 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	1 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	2 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	48 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	60 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	60 V
Nennlaststrom AC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) (I_n )	1 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	2 kA
Kombinierter Stoß (U_OC )	2 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	4 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 25 A gG (I_SCCR )	6 kA_eff
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-Zulassungen	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Artikel 953202 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953202 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

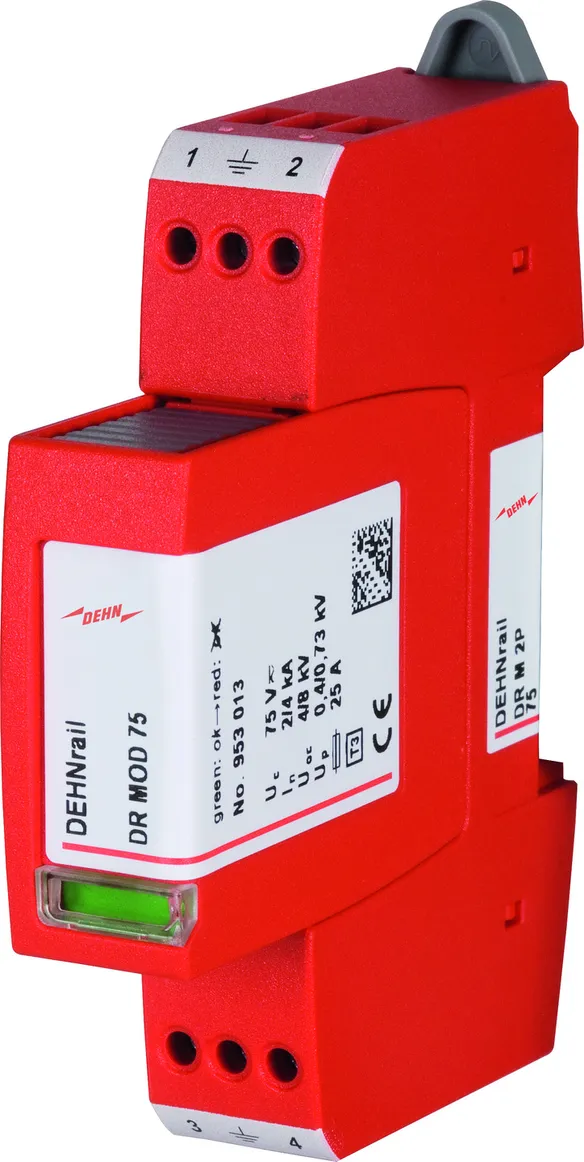

Art.-Nr. 953203 DR M 2P 75

GTIN 4013364109698, Zolltarifnr. (EU): 85363030, Bruttogewicht: 89.80 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNrail M 2P 75
2-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik
Breite 1TE, Defektanzeige
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 75 V ac/dc
Gesamtableitstoßstrom: 4 kA
Schutzpegel L/N: < 0,4 kV
Vorsicherung: 25 A gG oder B 25 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 2P 75
Art.-Nr.: 953203
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	75 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	75 V
Nennableitstoßstrom (8/20 µs) (I_n )	2 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	4 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	60 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	75 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	75 V
Nennlaststrom AC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) (I_n )	2 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	4 kA
Kombinierter Stoß (U_OC )	4 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	8 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 25 A gG (I_SCCR )	6 kA_eff
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-Zulassungen	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Artikel 953203 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953203 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953204 DR M 2P 150

GTIN 4013364109704, Zolltarifnr. (EU): 85363030, Bruttogewicht: 90.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

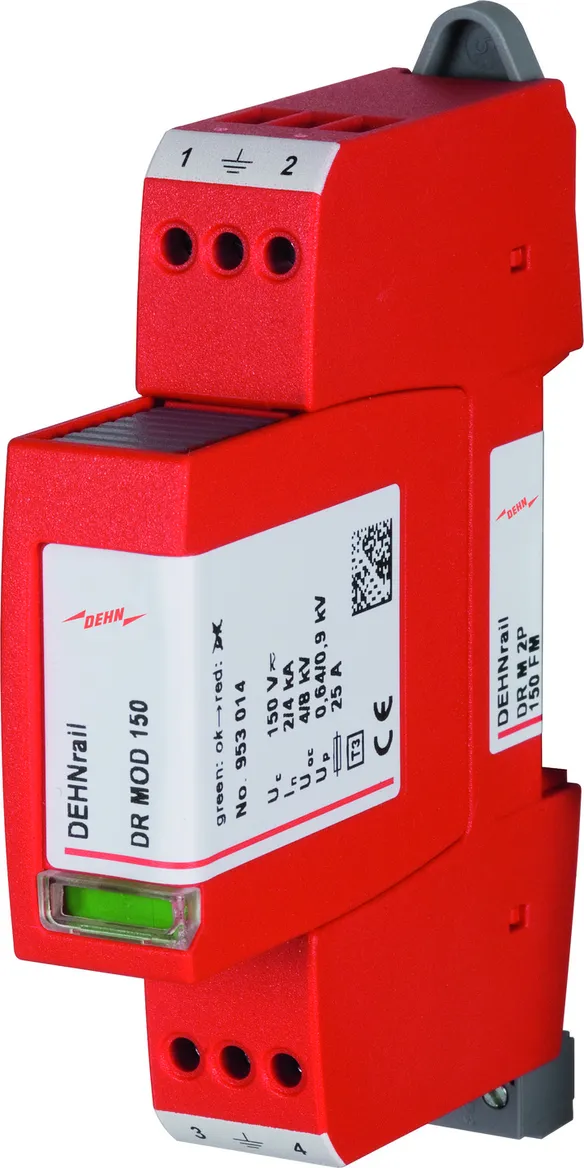

Überspannungs-Ableiter DEHNrail M 2P 150
2-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik
Breite 1TE, Defektanzeige
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 150 V ac/dc
Gesamtableitstoßstrom: 4 kA
Schutzpegel L/N: < 0,64 kV
Vorsicherung: 25 A gG oder B 25 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 2P 150
Art.-Nr.: 953204
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	150 V
Nennableitstoßstrom (8/20 µs) (I_n )	2 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	4 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	120 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	150 V
Nennlaststrom AC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) (I_n )	2 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	4 kA
Kombinierter Stoß (U_OC )	4 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	8 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 25 A gG (I_SCCR )	6 kA_eff
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-Zulassungen	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Artikel 953204 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953204 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

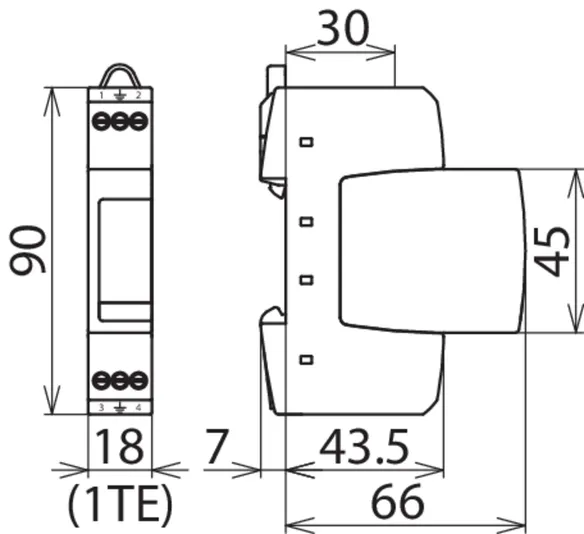

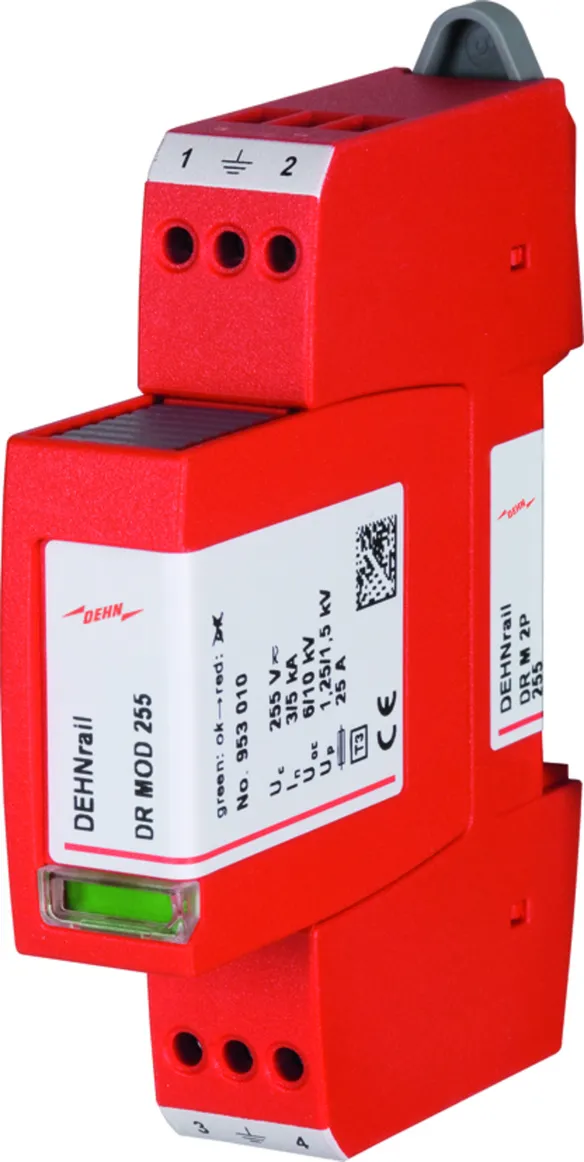

Art.-Nr. 953200 DR M 2P 255

GTIN 4013364108301, Zolltarifnr. (EU): 85363030, Bruttogewicht: 91.70 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

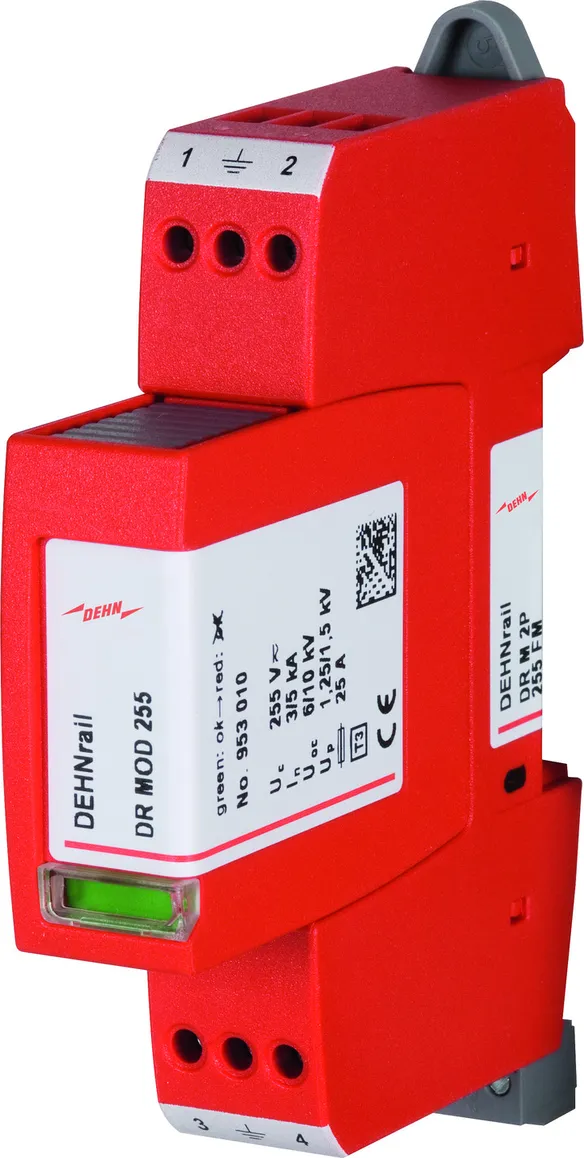

Überspannungs-Ableiter DEHNrail M 2P 255
2-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik
Breite 1TE, Defektanzeige
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 255 V ac/dc
Gesamtableitstoßstrom: 5 kA
Schutzpegel L/N: < 1,25 kV
Vorsicherung: 25 A gG oder B 25 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 2P 255
Art.-Nr.: 953200
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	255 V
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	255 V
Nennlaststrom AC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	10 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 25 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-Zulassungen	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Artikel 953200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953206 DR M 2P 30 FM

GTIN 4013364109711, Zolltarifnr. (EU): 85363030, Bruttogewicht: 94.50 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

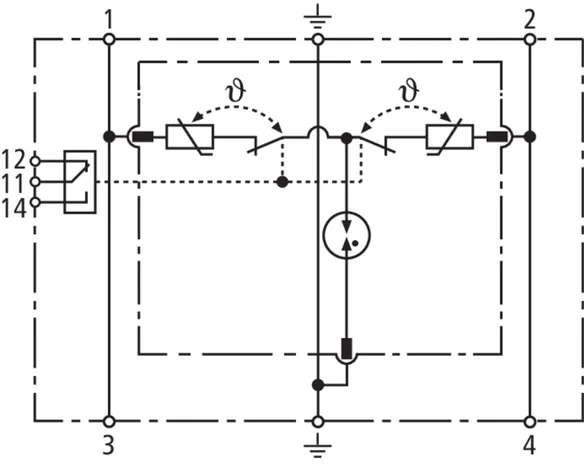

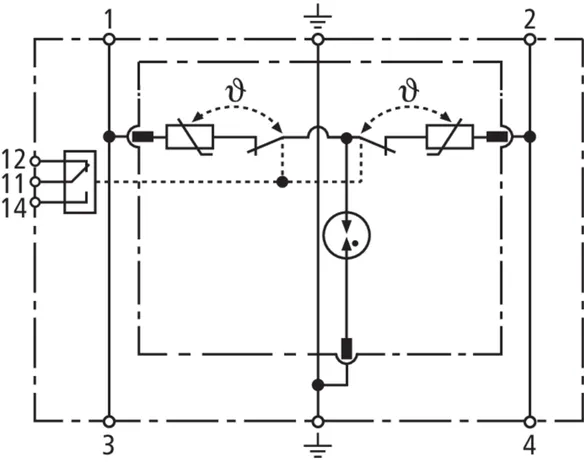

Überspannungs-Ableiter DEHNrail M 2P 30 FM
2-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik
Breite 1TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 30 V ac/dc
Gesamtableitstoßstrom: 2 kA
Schutzpegel L/N: < 0,18 kV
Vorsicherung: 25 A gG oder B 25 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 2P 30 FM
Art.-Nr.: 953206
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	30 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	30 V
Nennableitstoßstrom (8/20 µs) (I_n )	1 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	2 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	24 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	30 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	30 V
Nennlaststrom AC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) (I_n )	1 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	2 kA
Kombinierter Stoß (U_OC )	2 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	4 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 25 A gG (I_SCCR )	6 kA_eff
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-Zulassungen	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Artikel 953206 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953206 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953207 DR M 2P 60 FM

GTIN 4013364109728, Zolltarifnr. (EU): 85363030, Bruttogewicht: 95.40 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

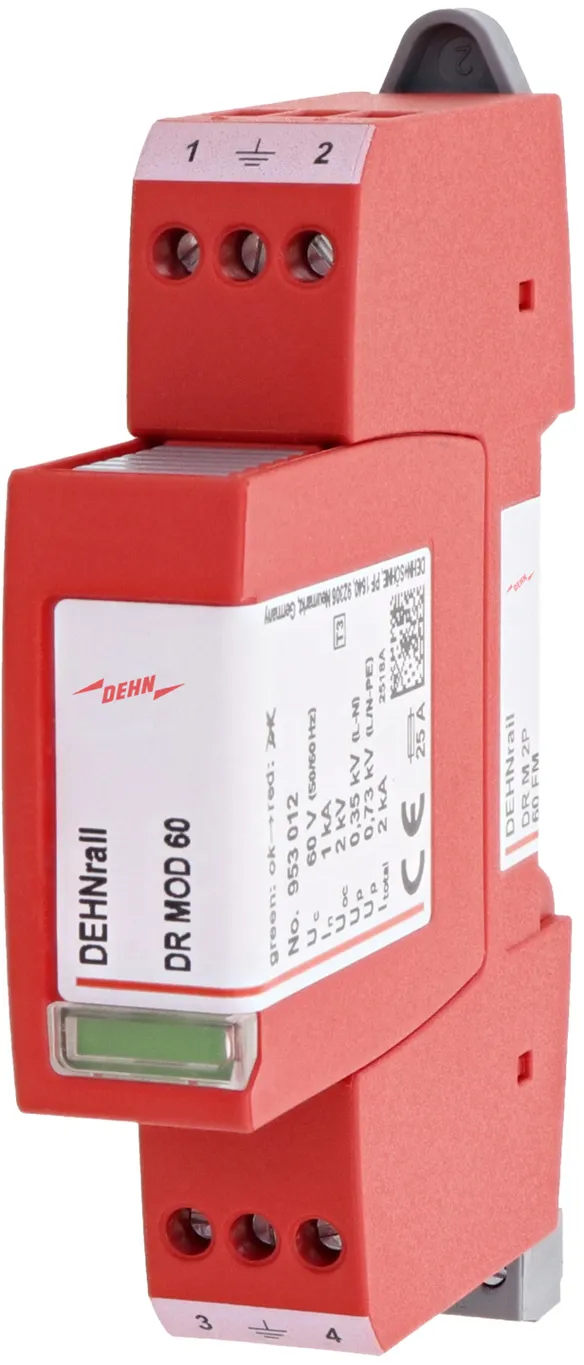

Überspannungs-Ableiter DEHNrail M 2P 60 FM
2-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik
Breite 1TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 60 V ac/dc
Gesamtableitstoßstrom: 2 kA
Schutzpegel L/N: < 0,35 kV
Vorsicherung: 25 A gG oder B 25 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 2P 60 FM
Art.-Nr.: 953207
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	60 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	1 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	2 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	48 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	60 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	60 V
Nennlaststrom AC / DC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) (I_n )	1 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	2 kA
Kombinierter Stoß (U_OC )	2 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	4 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 25 A gG (I_SCCR )	6 kA_eff
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-Zulassungen	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Artikel 953207 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953207 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953208 DR M 2P 75 FM

GTIN 4013364109735, Zolltarifnr. (EU): 85363030, Bruttogewicht: 93.70 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNrail M 2P 75 FM
2-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik
Breite 1TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 75 V ac/dc
Gesamtableitstoßstrom: 4 kA
Schutzpegel L/N: < 0,4 kV
Vorsicherung: 25 A gG oder B 25 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 2P 75 FM
Art.-Nr.: 953208
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	75 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	75 V
Nennableitstoßstrom (8/20 µs) (I_n )	2 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	4 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	60 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	75 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	75 V
Nennlaststrom AC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) (I_n )	2 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	4 kA
Kombinierter Stoß (U_OC )	4 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	8 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 25 A gG (I_SCCR )	6 kA_eff
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-Zulassungen	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Artikel 953208 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953208 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953209 DR M 2P 150 FM

GTIN 4013364109742, Zolltarifnr. (EU): 85363030, Bruttogewicht: 93.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNrail M 2P 150 FM
2-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik
Breite 1TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 150 V ac/dc
Gesamtableitstoßstrom: 4 kA
Schutzpegel L/N: < 0,64 kV
Vorsicherung: 25 A gG oder B 25 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 2P 150 FM
Art.-Nr.: 953209
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	150 V
Nennableitstoßstrom (8/20 µs) (I_n )	2 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	4 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	120 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	150 V
Nennlaststrom AC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) (I_n )	2 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	4 kA
Kombinierter Stoß (U_OC )	4 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	8 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 25 A gG (I_SCCR )	6 kA_eff
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-Zulassungen	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Artikel 953209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953205 DR M 2P 255 FM

GTIN 4013364108318, Zolltarifnr. (EU): 85363030, Bruttogewicht: 98.88 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

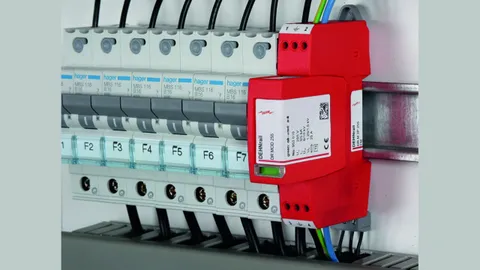

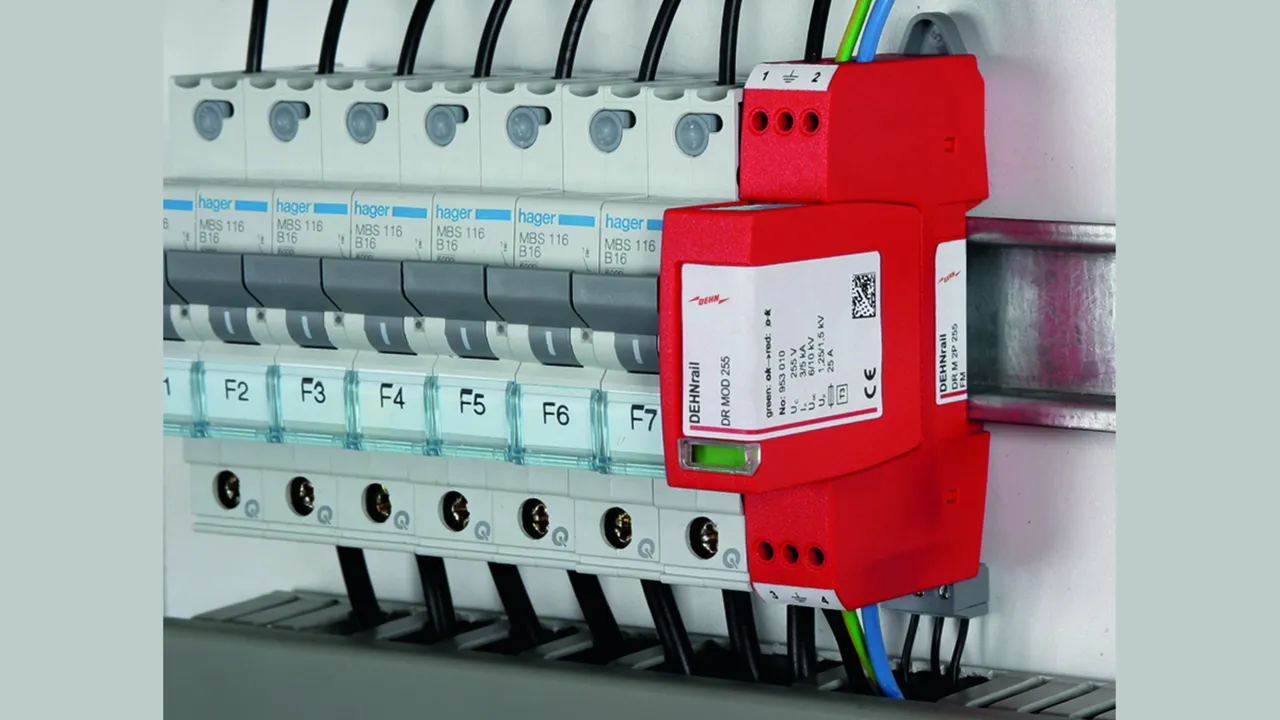

Überspannungs-Ableiter DEHNrail M 2P 255 FM
2-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik
Breite 1TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 255 V ac/dc
Gesamtableitstoßstrom: 5 kA
Schutzpegel L/N: < 1,25 kV
Vorsicherung: 25 A gG oder B 25 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 2P 255 FM
Art.-Nr.: 953205
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	255 V
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	255 V
Nennlaststrom AC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	10 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 25 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20

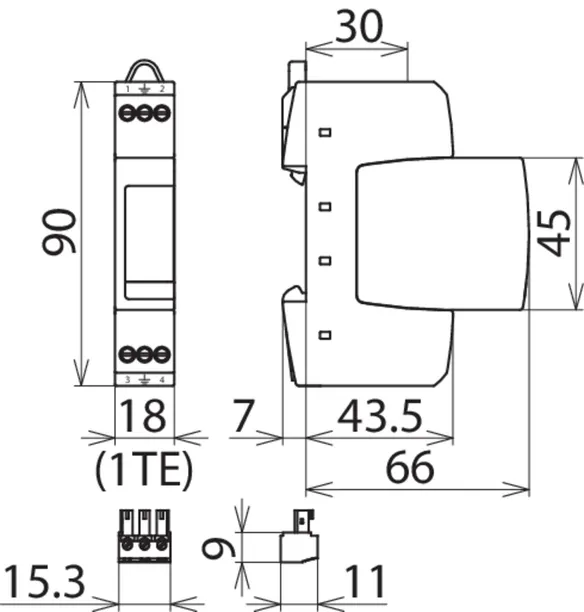

Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-Zulassungen	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Artikel 953205 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953205 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953228 DR M 2P 255 SN1802

GTIN 4013364158986, Zolltarifnr. (EU): 85363030, Bruttogewicht: 89.70 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

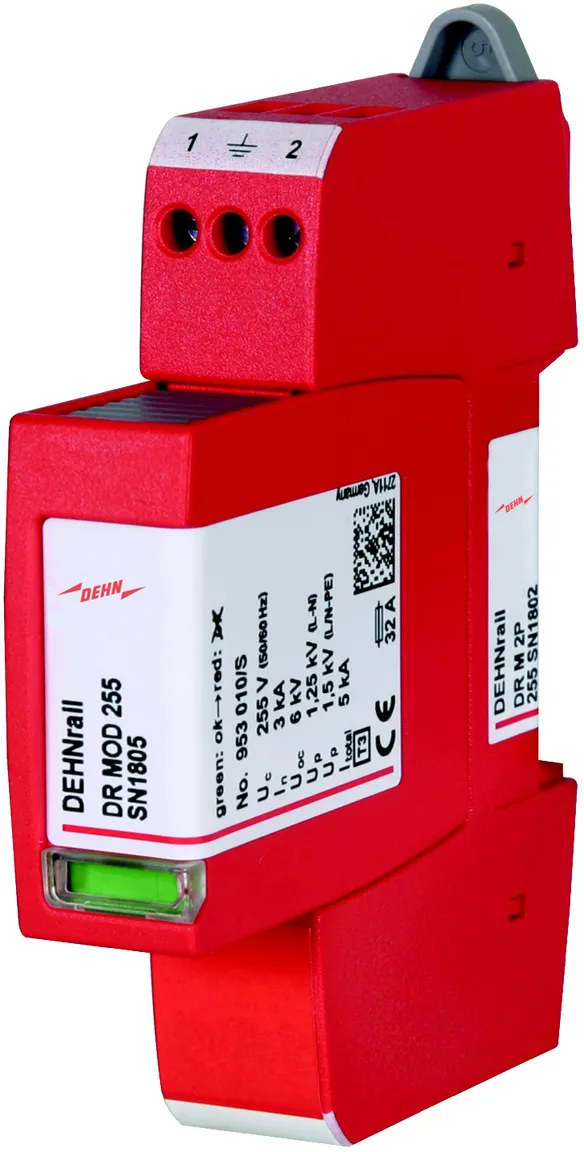

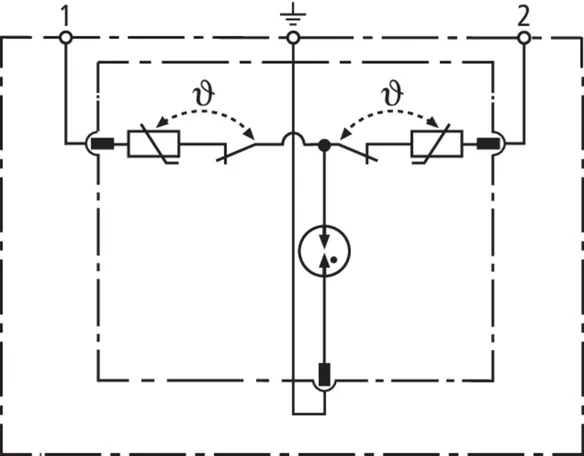

Überspannungs-Ableiter DEHNrail M 2P 255 SN1802
2-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik
Breite 1TE, Defektanzeige
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 255 V ac/dc
Gesamtableitstoßstrom: 5 kA
Schutzpegel L/N: < 1,25 kV
Vorsicherung: 32 A gG oder B 32 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 2P 255 SN1802
Art.-Nr.: 953228
oder gleichwertig.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	255 V
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. netzseitiger Überstromschutz	32 A gG oder B 32 A
Schutzmodul auf Anfrage

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	255 V
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	10 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	32 A gG oder B 32 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 32 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Schutzmodul auf Anfrage

Artikel 953228 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953228 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953229 DR M 2P 255 SN1803FM

GTIN 4013364158993, Zolltarifnr. (EU): 85363030, Bruttogewicht: 93.40 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

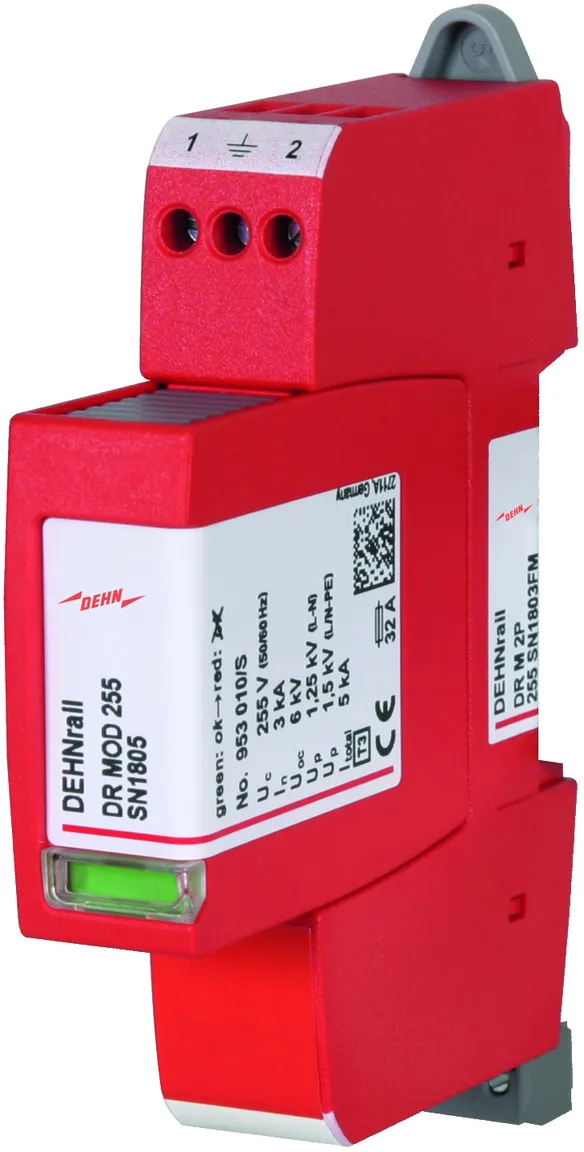

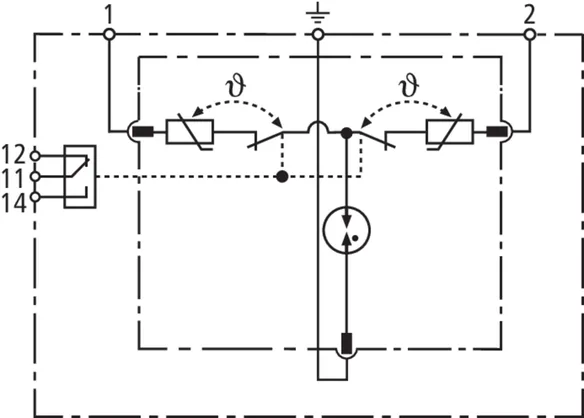

Überspannungs-Ableiter DEHNrail M 2P 255 SN1803FM
2-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik,
Breite 1TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 255 V ac/dc
Gesamtableitstoßstrom: 5 kA
Schutzpegel L/N: < 1,25 kV
Vorsicherung: 32 A gG oder B 32 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 2P 255 SN1803FM
Art.-Nr.: 953229
oder gleichwertig.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	255 V
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. netzseitiger Überstromschutz	32 A gG oder B 32 A
FM-Kontakte / Kontaktform	Wechsler
Schutzmodul auf Anfrage

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	255 V
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	10 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	32 A gG oder B 32 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 32 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig

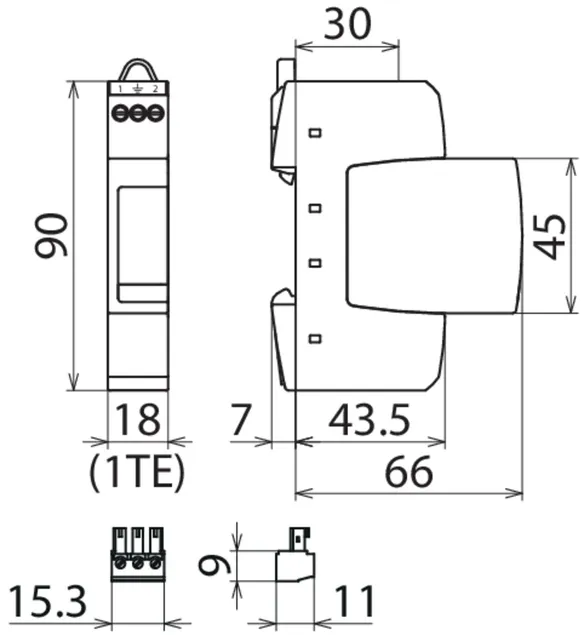

Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Schutzmodul auf Anfrage

Artikel 953229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNrail modular

Details

DEHNrail M 2P ...

Art.-Nr. 953201 DR M 2P 30

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953201.wspak herunterzuladen.

Sie müssen angemeldet sein um 953201_eplan.zip herunterzuladen.

Artikel 953201 wurde zum Merkzettel hinzugefügt.

Artikel 953201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953202 DR M 2P 60

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953202.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.953202.edz herunterzuladen.

Artikel 953202 wurde zum Merkzettel hinzugefügt.

Artikel 953202 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953203 DR M 2P 75

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953203.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.953203.edz herunterzuladen.

Artikel 953203 wurde zum Merkzettel hinzugefügt.

Artikel 953203 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953204 DR M 2P 150

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953204.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.953204.edz herunterzuladen.

Artikel 953204 wurde zum Merkzettel hinzugefügt.

Artikel 953204 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953200 DR M 2P 255

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953200.wspak herunterzuladen.

Sie müssen angemeldet sein um 953200_eplan.zip herunterzuladen.

Artikel 953200 wurde zum Merkzettel hinzugefügt.

Artikel 953200 wurde zum Warenkorb hinzugefügt.

DEHNrail M 2P ... FM

Art.-Nr. 953206 DR M 2P 30 FM

Sie müssen angemeldet sein um 953205.stp herunterzuladen.

Sie müssen angemeldet sein um 953205.igs herunterzuladen.

Sie müssen angemeldet sein um 953205.jt herunterzuladen.

Sie müssen angemeldet sein um 953205.dwg herunterzuladen.

Sie müssen angemeldet sein um 953205m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953206.wspak herunterzuladen.

Sie müssen angemeldet sein um 953206_eplan.zip herunterzuladen.

Artikel 953206 wurde zum Merkzettel hinzugefügt.

Artikel 953206 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953207 DR M 2P 60 FM

Sie müssen angemeldet sein um 953205.stp herunterzuladen.

Sie müssen angemeldet sein um 953205.igs herunterzuladen.

Sie müssen angemeldet sein um 953205.jt herunterzuladen.

Sie müssen angemeldet sein um 953205.dwg herunterzuladen.

Sie müssen angemeldet sein um 953205m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953207.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.953207.edz herunterzuladen.

Artikel 953207 wurde zum Merkzettel hinzugefügt.

Artikel 953207 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953208 DR M 2P 75 FM

Sie müssen angemeldet sein um 953205.stp herunterzuladen.

Sie müssen angemeldet sein um 953205.igs herunterzuladen.

Sie müssen angemeldet sein um 953205.jt herunterzuladen.

Sie müssen angemeldet sein um 953205.dwg herunterzuladen.

Sie müssen angemeldet sein um 953205m_E.dxf herunterzuladen.
