Spannungsbegrenzer
:quality(98)/dehn.at/store/f/47128439/HDVORSCHAU/723199a1_2_16-9.jpg)
:quality(98)/dehn.at/store/f/47128439/HDVORSCHAU/723199a1_2_16-9.jpg)

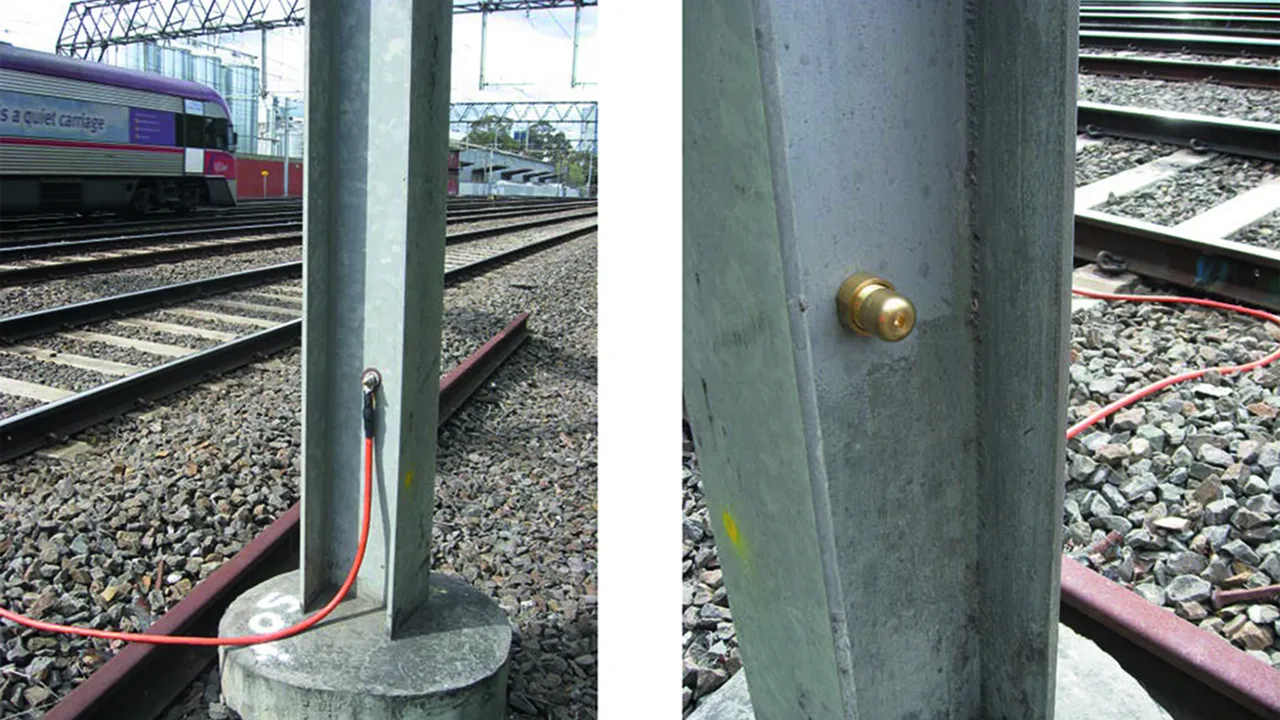

- Galvanische Trennung von isolierten Gleisabschnitten und geerdeten Anlagenteilen
- Sicherer Potentialausgleich im Falle eines Fahrleitungs-Kurz- bzw. Erdschlusses durch hochstromfestes Verschweißen der Elektroden
- Ableiten von Blitz-Überspannungen ohne Kurzschlussbildung durch blitzresistente Spannungsbegrenzungseinrichtung SDS ...
- Kurzschlussfestigkeit 25 kAeff / 100 ms; 36 kAeff / 75 ms
Details

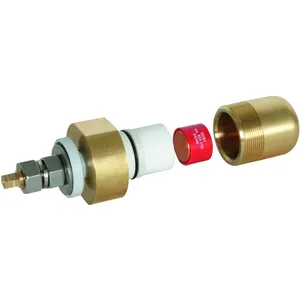

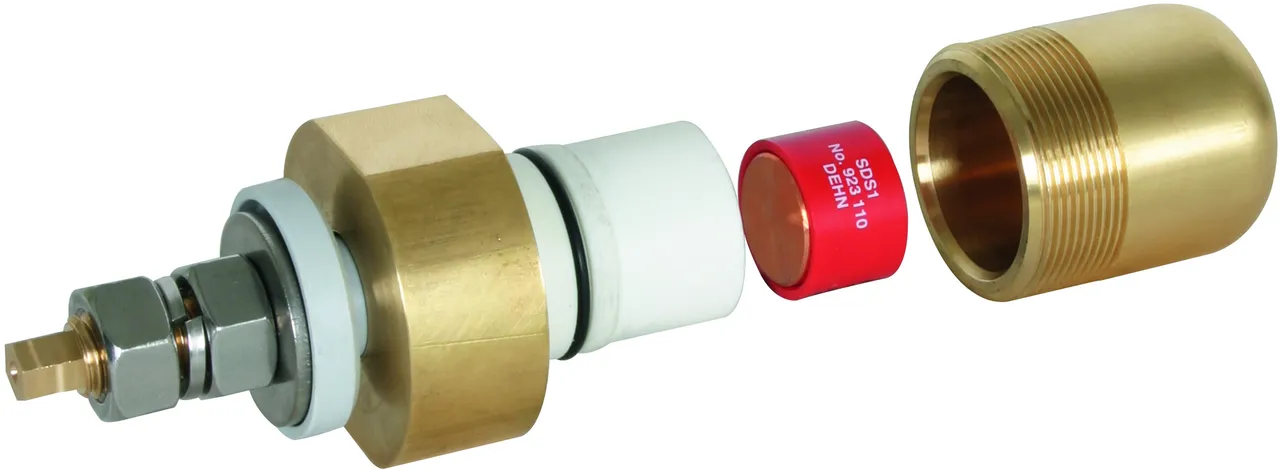

:quality(98)/dehn.at/store/f/47128440/HDVORSCHAU/723199a3.jpg)
:quality(98)/dehn.at/store/f/47128440/HDVORSCHAU/723199a3.jpg)

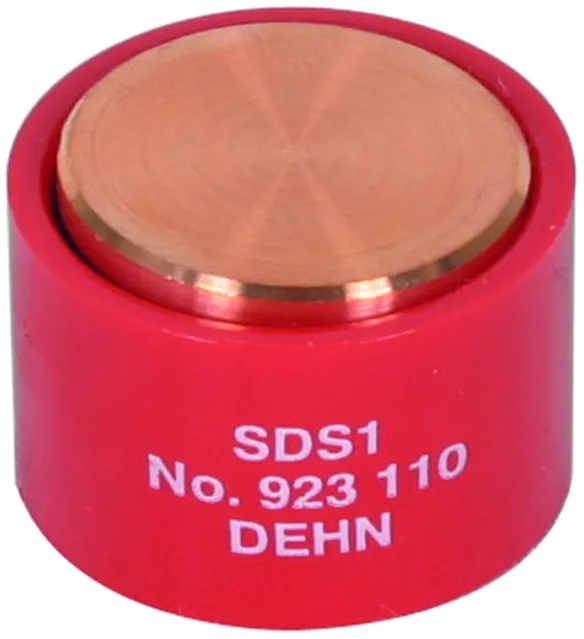

Art.-Nr. 923110 SDS 1
GTIN 4013364092426, Zolltarifnr. (EU): 85369095, Bruttogewicht: 47.80 g, VPE: 10.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/47128451/HDVORSCHAU/923110.jpg)
:quality(98)/dehn.at/store/f/47128451/HDVORSCHAU/923110.jpg)

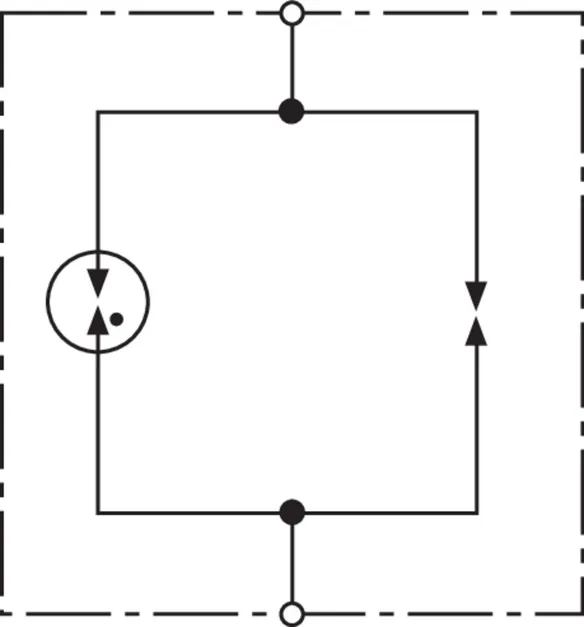

:quality(98)/dehn.at/store/f/47128452/HDVORSCHAU/923123p.jpg)
:quality(98)/dehn.at/store/f/47128452/HDVORSCHAU/923123p.jpg)

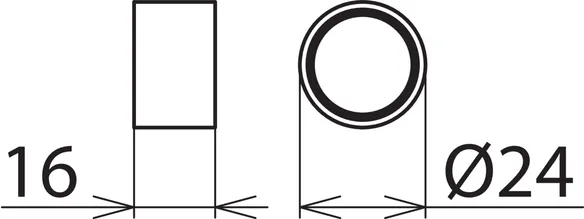

:quality(98)/dehn.at/store/f/47128453/HDVORSCHAU/923110m_D.jpg)
:quality(98)/dehn.at/store/f/47128453/HDVORSCHAU/923110m_D.jpg)
Technische Daten
| VLD-Typ (EN 50122-1) | VLD-F |
| Ansprechwechselspannung (Uaw ) | ≤ 940 V |
| Ansprechgleichspannung (Uag ) | 700 V -14 % ... +28 % |
| Ansprechstoßspannung | ≤ 1400 V (1 kV/µs) |
| Eigenlöschvermögen | 300 A / 65 V |
| Blitzstrom-Ableitvermögen (10/350 µs) 0,1x / 0,5x / 1x | 5 kA |
| Blitzstromfestigkeit (10/350 µs) | 100 kA |
| Sicherer Kurzschluss durch Verschweißen der Elektroden bei AC-Strömen | ≥ 2,5 kA / 1000 V / 30 ms, ≥ 1,5 kA / 1000 V / 100 ms |
| Sicherer Kurzschluss durch Verschweißen der Elektroden bei DC-Strömen | ≥ 750 A / 250 ms |
| Kurzschlussfestigkeit | 25 kAeff / 100 ms; 36 kAeff / 75 ms |
| Langzeitstrom | 1 kAeff für t ≤ 120 s |
| Leckstrom (Ilc ) | < 1 µA bei 100 V dc |
| Betriebstemperaturbereich (TU ) | -40 °C ... +80 °C |
| Montage mit | Mastadapter MA SDS M12 oder SIEMENS Nr. 8WL6503-xx |
| Zulassungen | EBA |
| DB-Zeichnungs-Nr. | 4 Ebs 15.13.20 Blatt 2 |

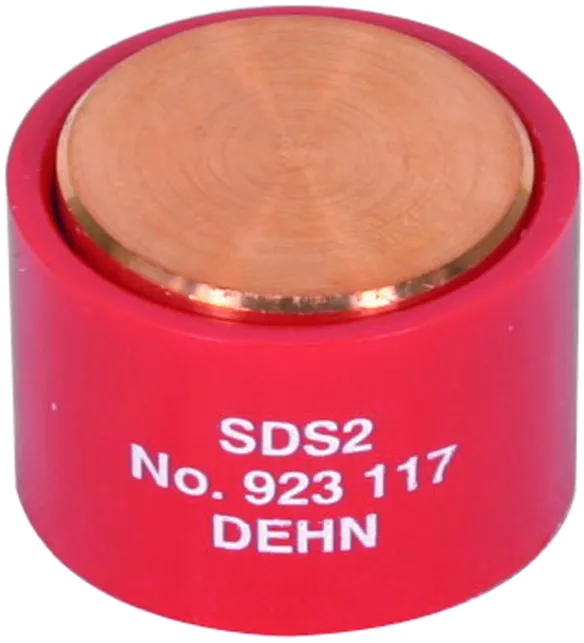

Art.-Nr. 923117 SDS 2
GTIN 4013364093478, Zolltarifnr. (EU): 85369095, Bruttogewicht: 43.40 g, VPE: 10.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/47128473/HDVORSCHAU/923117.jpg)
:quality(98)/dehn.at/store/f/47128473/HDVORSCHAU/923117.jpg)
:quality(98)/dehn.at/store/f/47128474/HDVORSCHAU/923123p.jpg)
:quality(98)/dehn.at/store/f/47128474/HDVORSCHAU/923123p.jpg)
:quality(98)/dehn.at/store/f/47128475/HDVORSCHAU/923110m_D.jpg)
:quality(98)/dehn.at/store/f/47128475/HDVORSCHAU/923110m_D.jpg)
Technische Daten
| VLD-Typ (EN 50122-1) | VLD-F |
| Ansprechgleichspannung (Uag ) | 350 V +/- 20 % |
| Ansprechstoßspannung | ≤ 900 V (1 kV/µs) |
| Blitzstrom-Ableitvermögen (10/350 µs) 0,1x / 0,5x / 1x | 2 kA |
| Blitzstromfestigkeit (10/350 µs) | 25 kA |
| Sicherer Kurzschluss durch Verschweißen der Elektroden bei DC-Strömen | ≥ 600 A / 250 ms |
| Kurzschlussfestigkeit | 25 kAeff / 100 ms; 36 kAeff / 75 ms |
| Langzeitstrom | 1 kAeff für t ≤ 120 s |
| Leckstrom (Ilc ) | < 1 µA bei 100 V dc |
| Betriebstemperaturbereich (TU ) | -40 °C ... +80 °C |
| Montage mit | Mastadapter MA SDS M12 oder SIEMENS Nr. 8WL6503-xx |

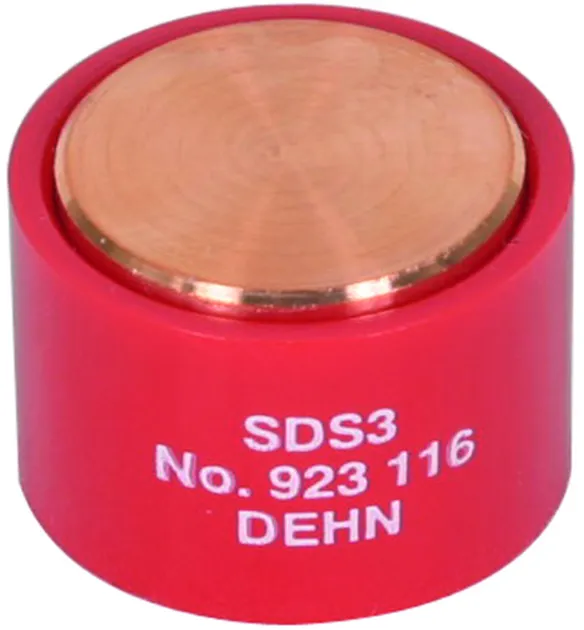

Art.-Nr. 923116 SDS 3
GTIN 4013364085978, Zolltarifnr. (EU): 85369095, Bruttogewicht: 43.40 g, VPE: 10.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/47128486/HDVORSCHAU/923116.jpg)
:quality(98)/dehn.at/store/f/47128486/HDVORSCHAU/923116.jpg)
:quality(98)/dehn.at/store/f/47128487/HDVORSCHAU/923123p.jpg)
:quality(98)/dehn.at/store/f/47128487/HDVORSCHAU/923123p.jpg)
:quality(98)/dehn.at/store/f/47128488/HDVORSCHAU/923110m_D.jpg)
:quality(98)/dehn.at/store/f/47128488/HDVORSCHAU/923110m_D.jpg)
Technische Daten
| VLD-Typ (EN 50122-1) | VLD-F |
| Ansprechgleichspannung (Uag ) | 550 V +/- 20 % |
| Ansprechstoßspannung | ≤ 1000 V (1 kV/µs) |
| Blitzstrom-Ableitvermögen (10/350 µs) 0,1x / 0,5x / 1x | 2,5 kA |
| Blitzstromfestigkeit (10/350 µs) | 25 kA |
| Kurzschlussfestigkeit | 25 kAeff / 100 ms |
| Betriebstemperaturbereich (TU ) | -40 °C ... +80 °C |
| Montage mit | Mastadapter MA SDS M12 oder SIEMENS Nr. 8WL6503-xx |

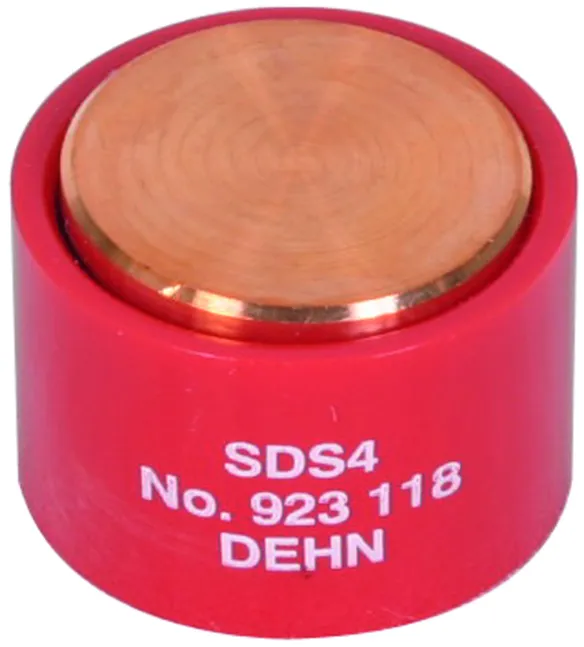

Art.-Nr. 923118 SDS 4
GTIN 4013364104969, Zolltarifnr. (EU): 85369095, Bruttogewicht: 39.70 g, VPE: 10.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/47128499/HDVORSCHAU/923118.jpg)
:quality(98)/dehn.at/store/f/47128499/HDVORSCHAU/923118.jpg)
:quality(98)/dehn.at/store/f/47128500/HDVORSCHAU/923123p.jpg)
:quality(98)/dehn.at/store/f/47128500/HDVORSCHAU/923123p.jpg)
:quality(98)/dehn.at/store/f/47128501/HDVORSCHAU/923110m_D.jpg)
:quality(98)/dehn.at/store/f/47128501/HDVORSCHAU/923110m_D.jpg)
Technische Daten
| VLD-Typ (EN 50122-1) | VLD-F |
| Ansprechgleichspannung (Uag ) | 230 V +/- 20 % |
| Ansprechstoßspannung | ≤ 650 V (1 kV/µs) |
| Blitzstrom-Ableitvermögen (10/350 µs) 0,1x / 0,5x / 1x | 2,5 kA |
| Blitzstromfestigkeit (10/350 µs) | 25 kA |
| Impulsstrom-Ableitvermögen (8/20 µs) 0,1x / 0,5x / 1x | 20 kA |
| Sicherer Kurzschluss durch Verschweißen der Elektroden bei DC-Strömen | ≥ 600 A / 250 ms |
| Kurzschlussfestigkeit | 25 kAeff / 100 ms; 36 kAeff / 75 ms |
| Langzeitstrom | 1 kAeff für t ≤ 120 s |
| Leckstrom (Ilc ) | < 1 µA bei 100 V dc |
| Betriebstemperaturbereich (TU ) | -40 °C ... +80 °C |
| Montage mit | Mastadapter MA SDS M12 oder SIEMENS Nr. 8WL6503-xx |

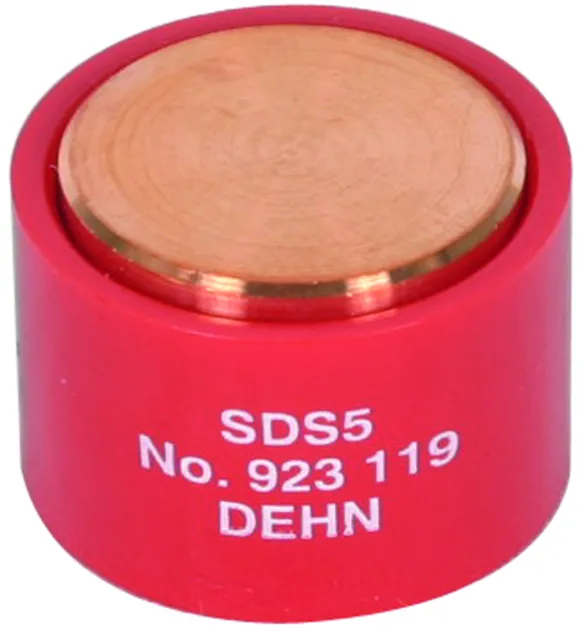

Art.-Nr. 923119 SDS 5
GTIN 4013364104976, Zolltarifnr. (EU): 85369095, Bruttogewicht: 39.70 g, VPE: 10.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/47128512/HDVORSCHAU/923119.jpg)
:quality(98)/dehn.at/store/f/47128512/HDVORSCHAU/923119.jpg)
:quality(98)/dehn.at/store/f/47128513/HDVORSCHAU/923123p.jpg)
:quality(98)/dehn.at/store/f/47128513/HDVORSCHAU/923123p.jpg)
:quality(98)/dehn.at/store/f/47128514/HDVORSCHAU/923110m_D.jpg)
:quality(98)/dehn.at/store/f/47128514/HDVORSCHAU/923110m_D.jpg)
Technische Daten
| VLD-Typ (EN 50122-1) | VLD-F |
| Ansprechgleichspannung (Uag ) | 120 V +/- 20 % |
| Ansprechstoßspannung | ≤ 600 V (1 kV/µs) |
| Blitzstrom-Ableitvermögen (10/350 µs) 0,1x / 0,5x / 1x | 2 kA |
| Blitzstromfestigkeit (10/350 µs) | 25 kA |
| Impulsstrom-Ableitvermögen (8/20 µs) 0,1x / 0,5x / 1x | 20 kA |
| Sicherer Kurzschluss durch Verschweißen der Elektroden bei DC-Strömen | ≥ 600 A / 250 ms |
| Kurzschlussfestigkeit | 25 kAeff / 100 ms; 36 kAeff / 75 ms |
| Langzeitstrom | 1 kAeff für t ≤ 120 s |
| Leckstrom (Ilc ) | < 1 µA bei 100 V dc |
| Betriebstemperaturbereich (TU ) | -40 °C ... +80 °C |
| Montage mit | Mastadapter MA SDS M12 oder SIEMENS Nr. 8WL6503-xx |
