UGKF

Steckbarer Überspannungsschutz-Adapter zum einfachen Nachrüsten
Zum direkten Anstecken an Endgeräte mit koaxialer Anschlusstechnik
Die integrierte indirekte Schirmerdung vermeidet Brummschleifen

Details

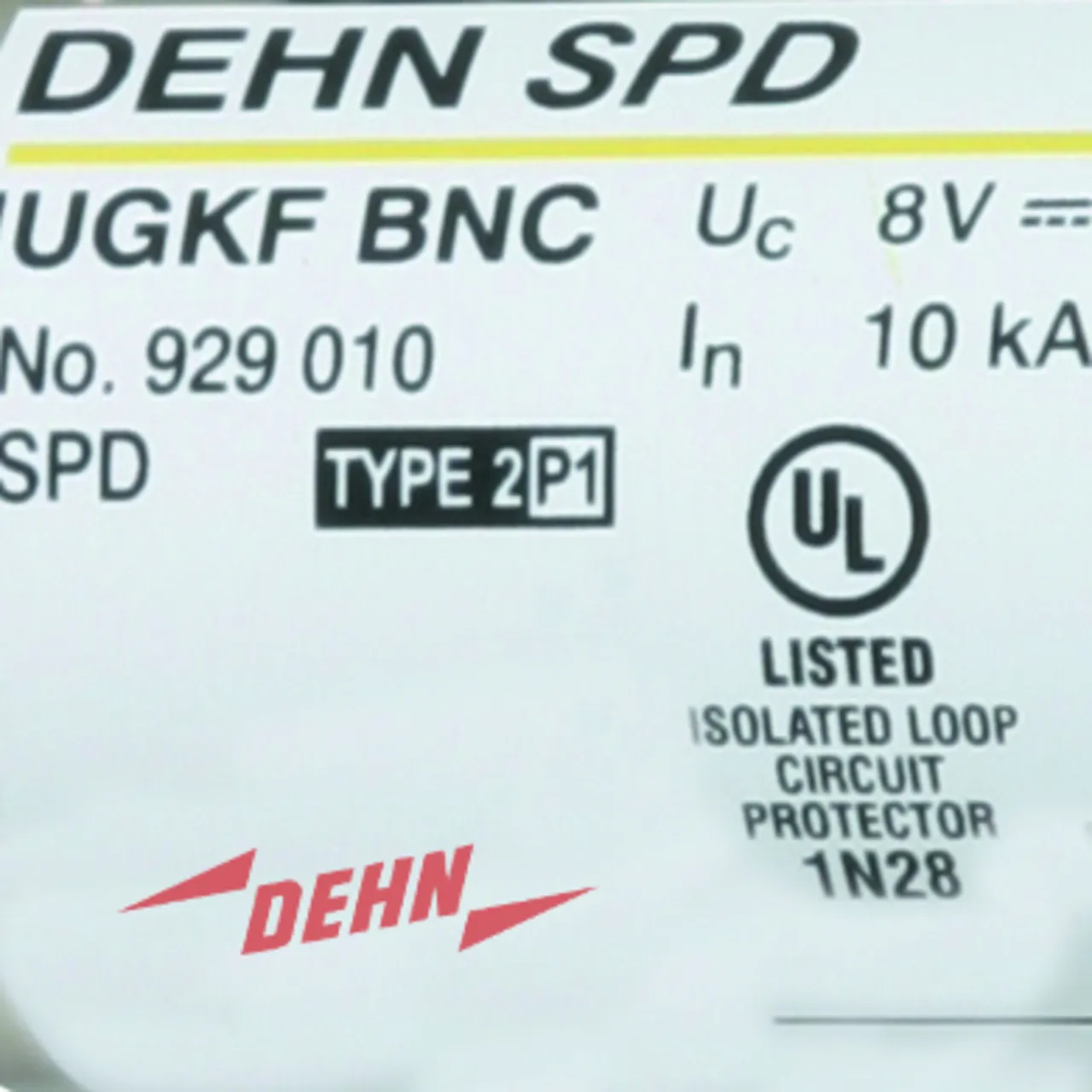

UL-Listung für länderspezifischen Einsatz.

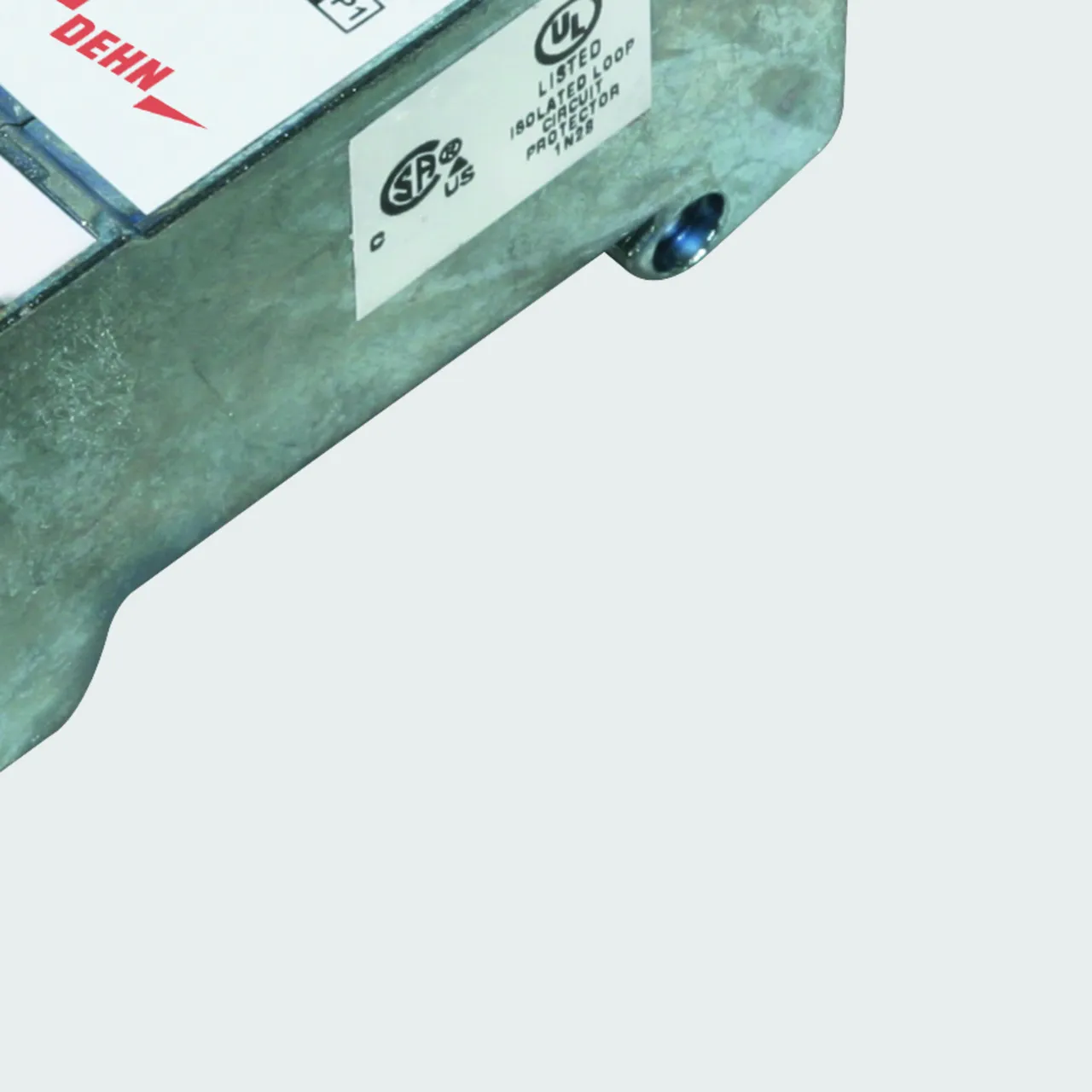

lorem ipsum — UL-Listung für länderspezifischen Einsatz.

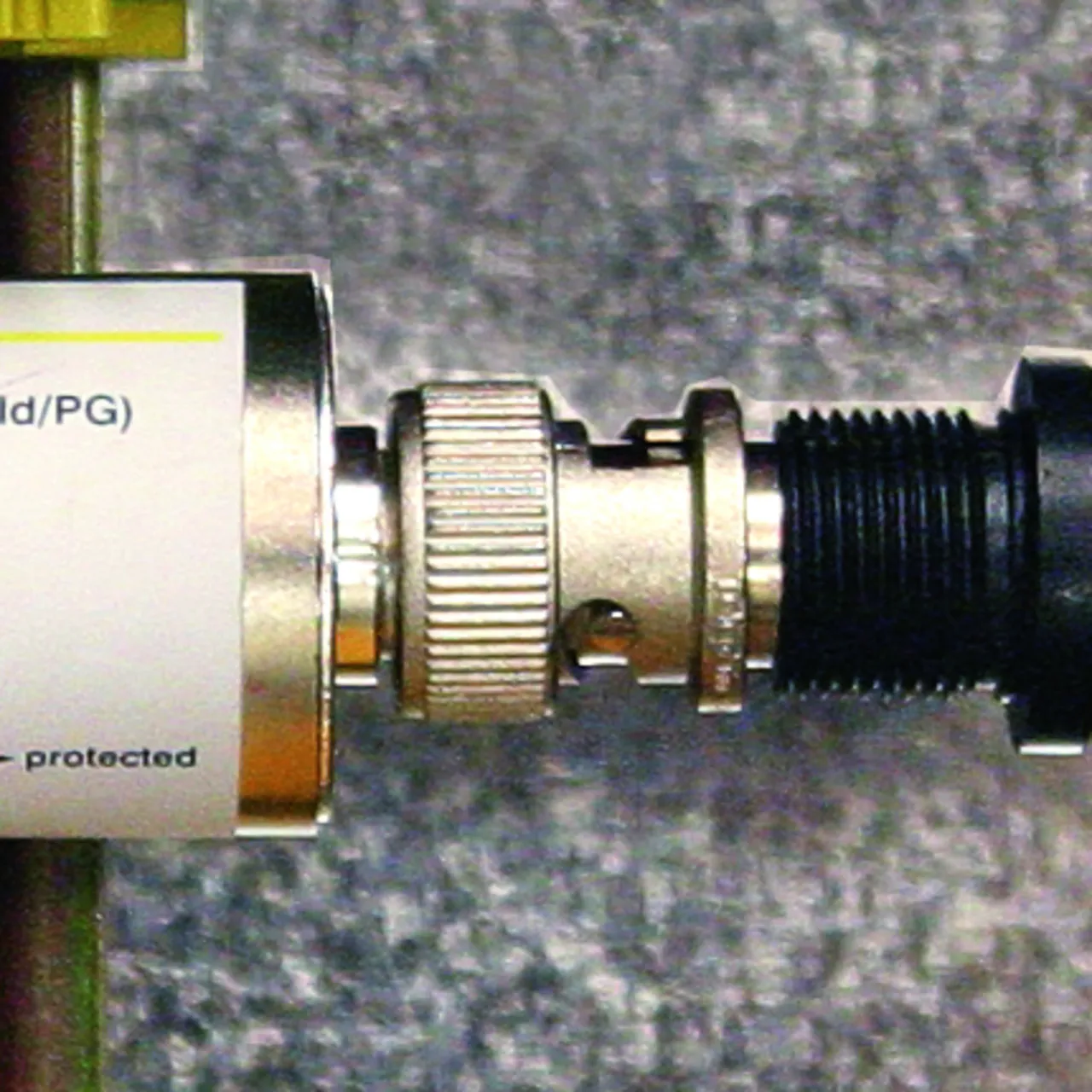

UGKF BNC zum direkten Anstecken an Endgeräteschnittstellen.

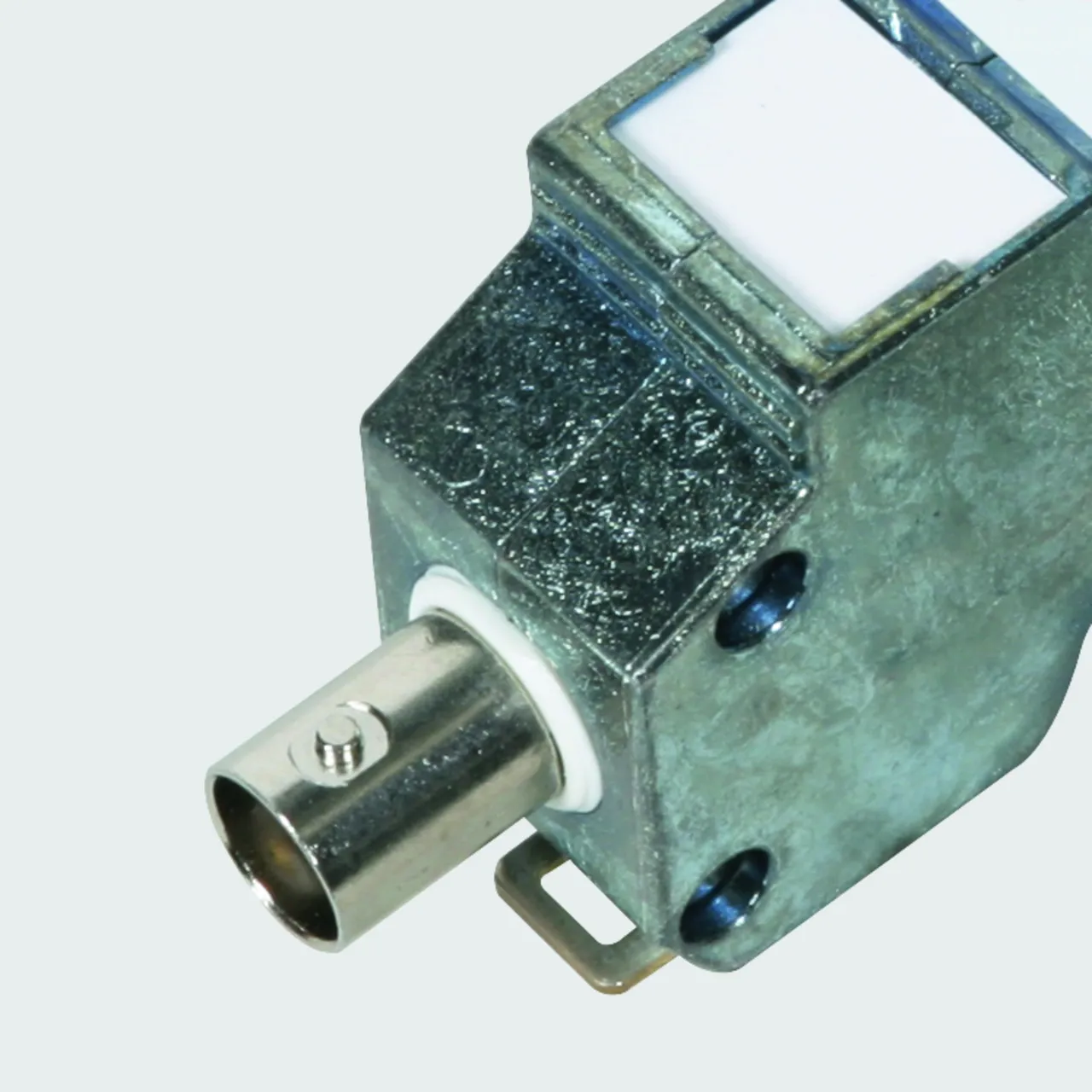

DGA BNC VC... leicht adaptierbar durch BNC-Anschluss.

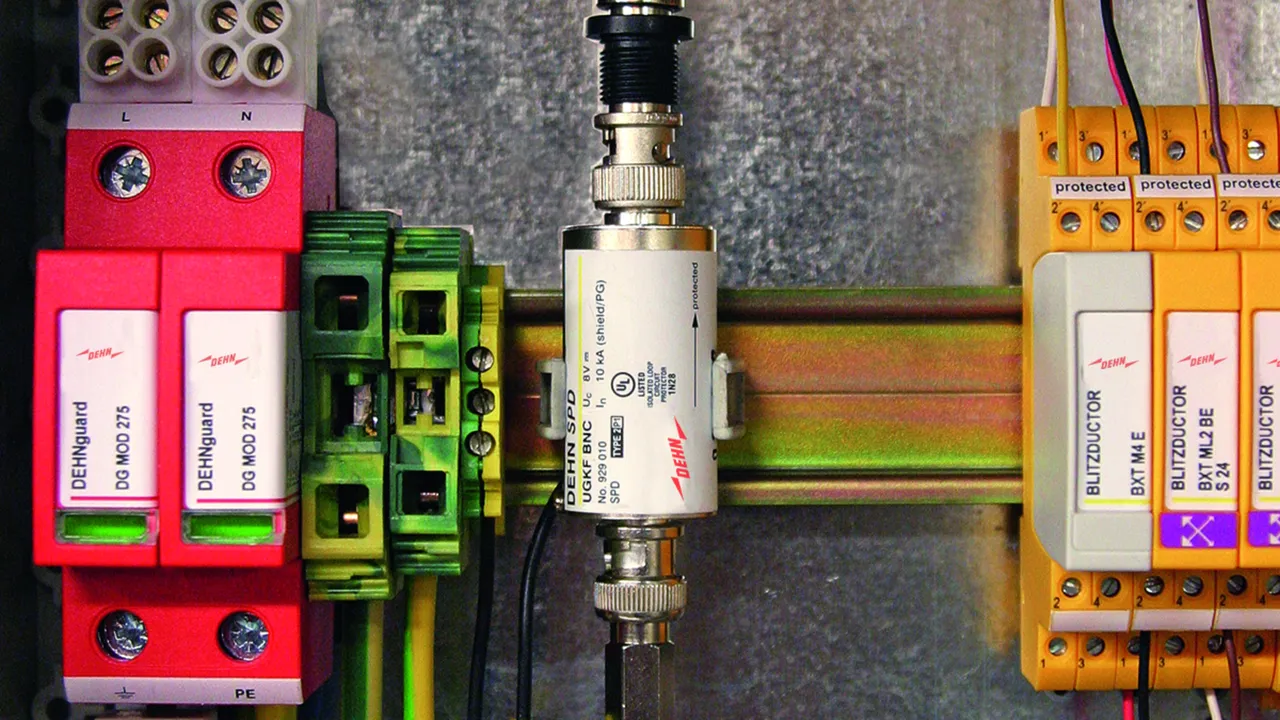

DGA BNC VC... zur einfachen Hutschienen- oder Wandmontage.

UGKF BNC

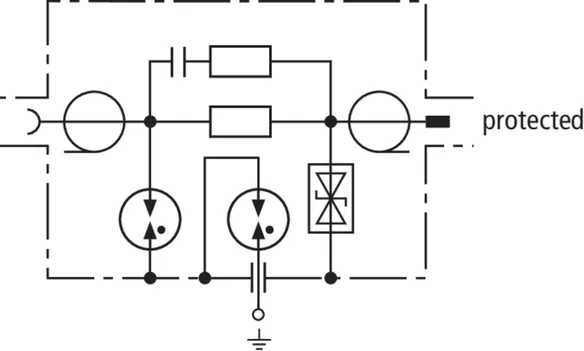

Zweistufiger Überspannungs-Ableiter für Videokameras und Arcnet mit BNC-Anschluss mit indirekter Schirmerdung zur Vermeidung von Brummschleifen.

1 Produkt

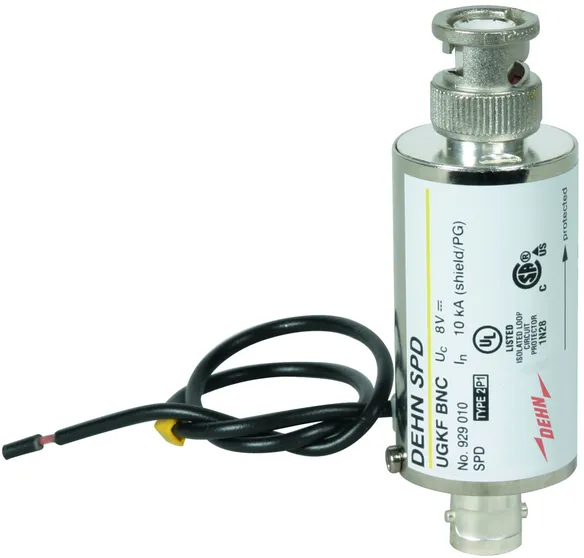

Art.-Nr. 929010 UGKF BNC

GTIN 4013364039940, Zolltarifnr. (EU): 85363010, Bruttogewicht: 67.70 g, VPE: 1.00 Stk.

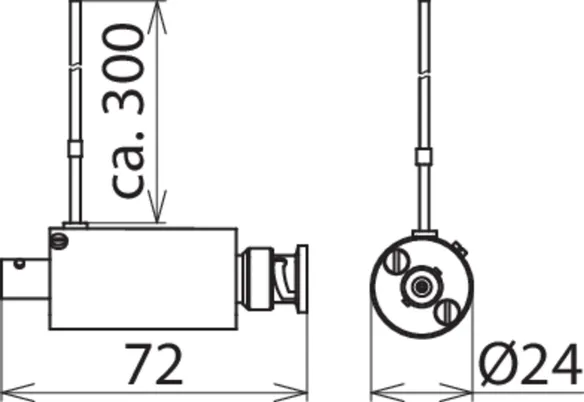

Abbildungen

Weitere Information

CAD-Daten

Zweistufiger Überspannungs-Ableiter UGKF BNC
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
UGKF, geprüft nach EN 61643-21
zum Schutz von Video-Systemen
oder Arcnet-Computersystemen
mit koaxialem BNC-Anschluss.
Höchste Dauerspannung DC: 8 V
C2 Nennableitstoßstrom (8/20 µs) Ad-Schirm: 2,5 kA

Fabrikat: DEHN
Typ: UGKF BNC
Art.-Nr.: 929010
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	8 V
Nennstrom (I_L )	0,1 A
C2 Nennableitstoßstrom (8/20 µs) Ad-Schirm (I_n )	2,5 kA
Einfügungsdämpfung bei 300 MHz (50 Ohm)	≤ 3 dB
Rückflussdämpfung bei 40 MHz (50 Ohm)	≥ 20 dB
Einfügungsdämpfung bei 265 MHz (75 Ohm)	≤ 3 dB
Rückflussdämpfung bei 40 MHz (75 Ohm)	≥ 20 dB
Zulassungen	CSA, UL

Ableiterklasse	T
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8 V
Nennstrom (I_L )	0,1 A
C2 Nennableitstoßstrom (8/20 µs) Ad-Schirm (I_n )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) Schirm-PG (I_n )	10 kA
Schutzpegel Ad-Schirm bei I_nC2 (U_P )	≤ 25 V
Schutzpegel Ad-Schirm bei 1 kV/µs C3 (U_P )	≤ 15 V
Schutzpegel Schirm-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Einfügungsdämpfung bei 300 MHz (50 Ohm)	≤ 3 dB
Rückflussdämpfung bei 40 MHz (50 Ohm)	≥ 20 dB
Einfügungsdämpfung bei 265 MHz (75 Ohm)	≤ 3 dB
Rückflussdämpfung bei 40 MHz (75 Ohm)	≥ 20 dB
Wellenwiderstand (Z)	50 Ohm / 75 Ohm
Serienimpedanz pro Ader	10 Ohm
Kapazität Ad-Schirm (C)	≤ 50 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschluss Eingang / Ausgang	BNC Buchse / BNC Stecker
Erdung über	herausgeführte Erdungsleitung 0,75 mm²
Schirmerdung über	indirekt über integrierte Funkenstrecke
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	CSA, UL
