BUStector

Ableiter für KNX / EIB-Bus
Minimaler Platzbedarf, da in KNX / EIB-Busklemmenbauform
Systemgetestet mit EIBA-Zertifizierung

Details

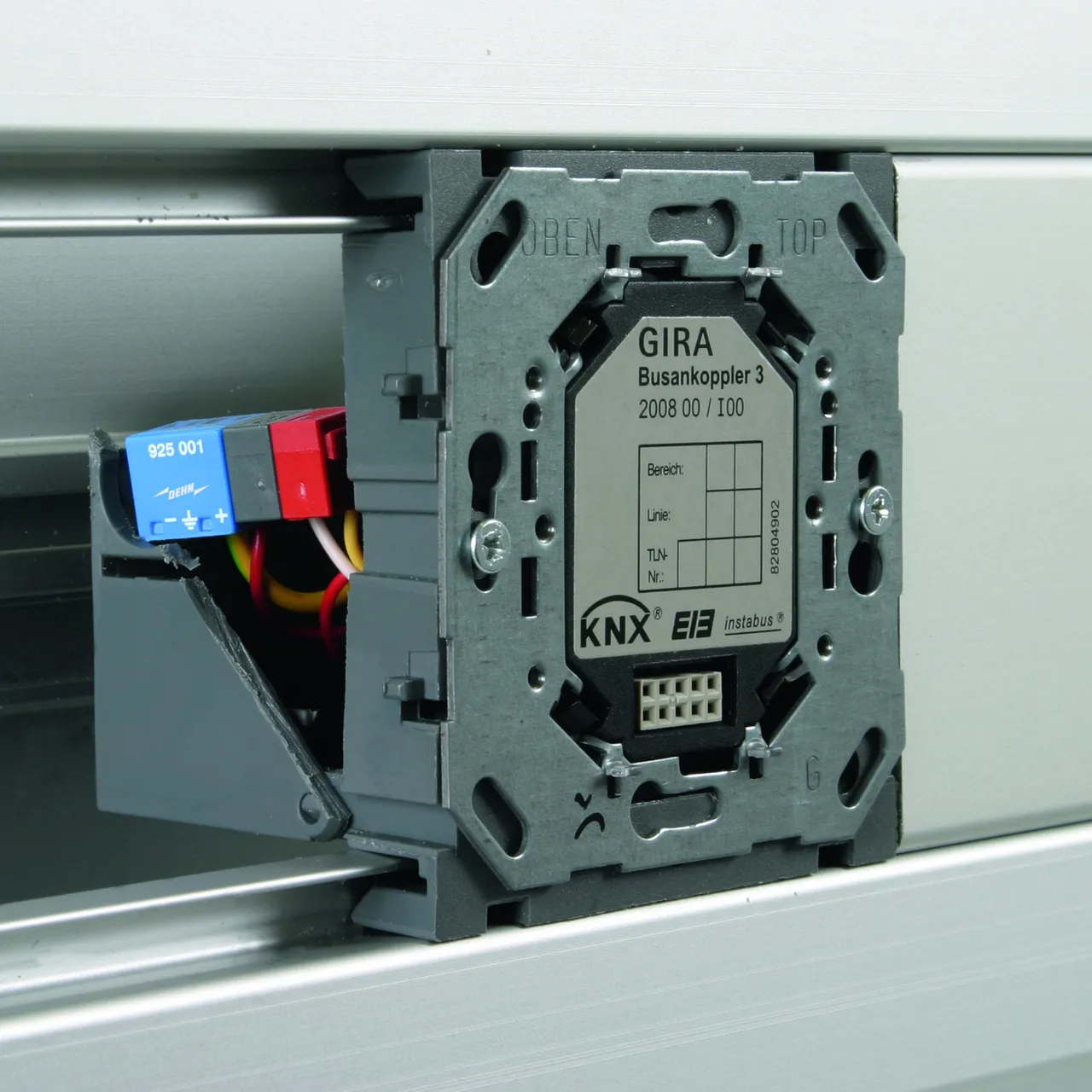

Schutz eines KNX-Busankopplers mit dem BUStector. Installation an einer Busklemme im Montageraum eines Kabelkanals.

lorem ipsum — Schutz eines KNX-Busankopplers mit dem BUStector. Installation an einer Busklemme im Montageraum eines Kabelkanals.

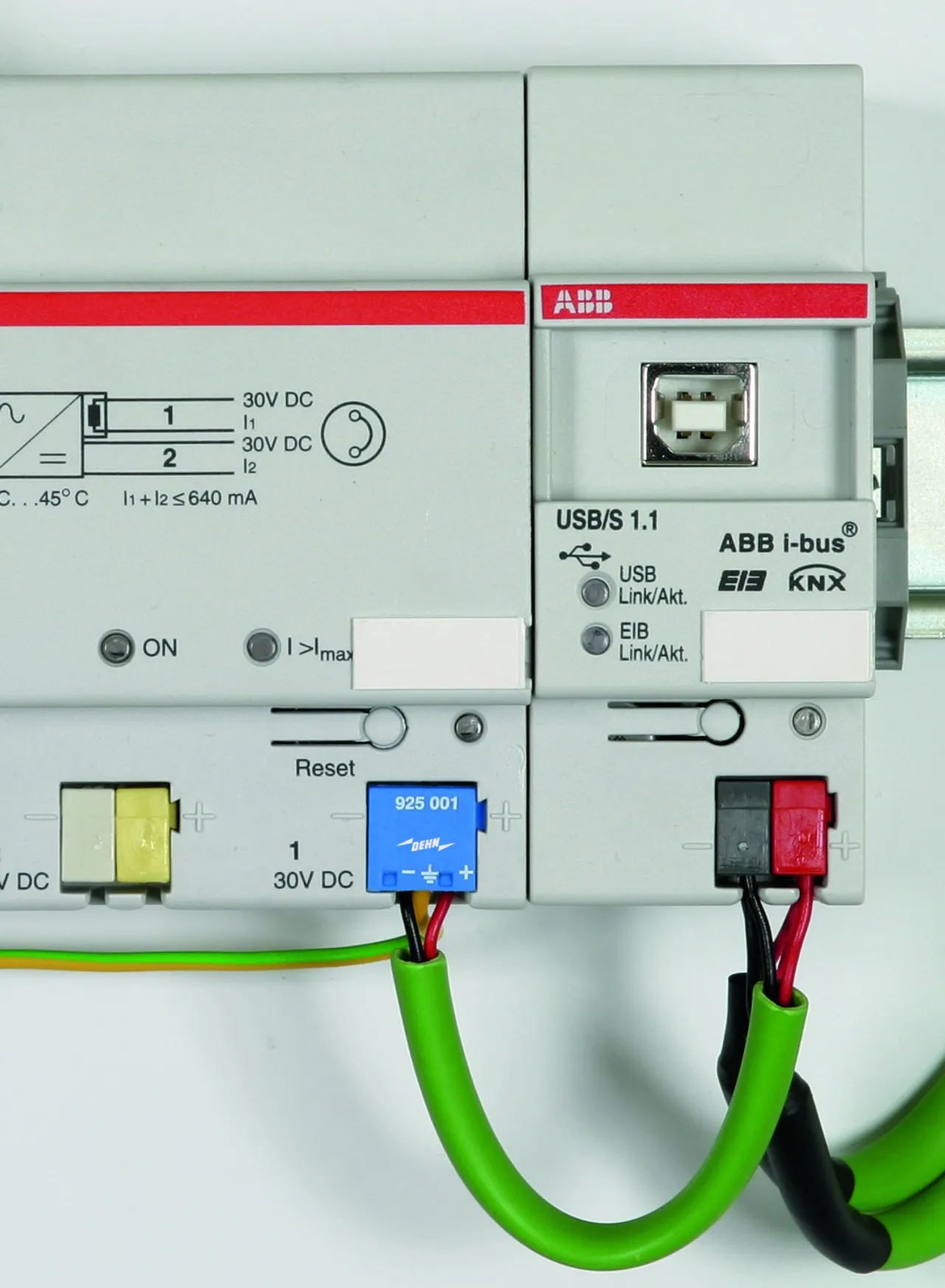

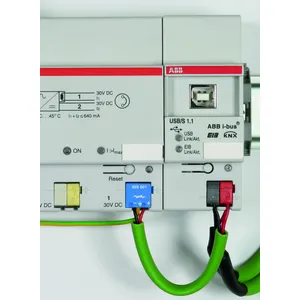

Schutz einer KNX-Spannungsversorgungseinheit mit dem BUStector. Montage im Standard-Busklemmen-Aufnahmeschacht.

BT

Überspannungs-Ableiter in Bauform einer KNX-Busklemme, abgestimmt auf die Gerätefestigkeit von KNX / EIB-Systemen. EIBA-Zulassung.

1 Produkt

Art.-Nr. 925001 BT 24

GTIN 4013364047365, Zolltarifnr. (EU): 85363010, Bruttogewicht: 10.10 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

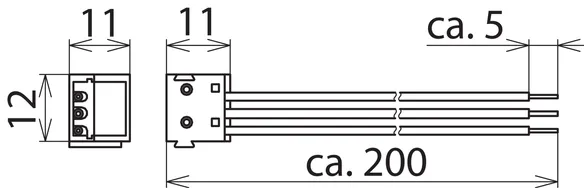

CAD-Daten

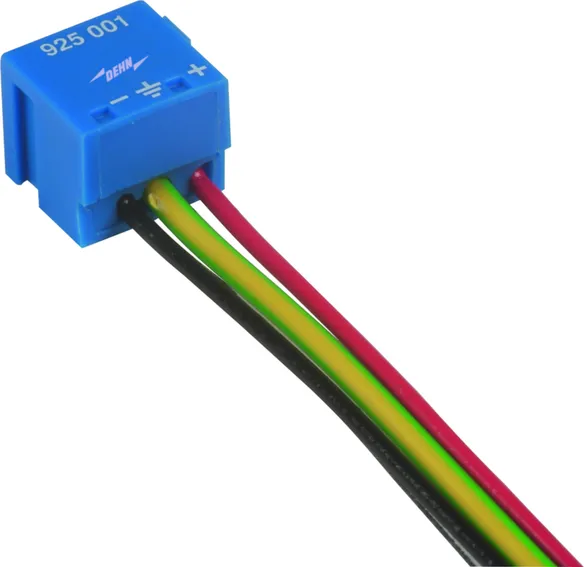

Überspannungs-Ableiter Busklemme BUStector BT 24
Überspannungs-Ableiter
der Ableiterklasse Type 2
BUSTECTOR, geprüft nach
EN 61643-21, zum Schutz
von EIB / Konnex-Systemen
und zum Aufstecken auf
Busankoppler anstelle
einer normalen Busklemme.
EIBA Zertifizierung.
Höchste Dauerspannung DC: 45 V
C2 Nennableitstoßstrom pro Ader: 5 kA

Fabrikat: DEHN
Typ: BT 24
Art.-Nr.: 925001
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	B
Höchste Dauerspannung DC (U_C )	45 V
Nennstrom (I_L )	6 A
D1 Blitzstoßstrom (10/350 µs) pro Ader	1 kA
C2 Nennableitstoßstrom pro Ader (I_n )	5 kA
Grenzfrequenz Ad-Ad (f_G )	70 MHz
Zulassungen	EIBA-Zertifizierung Nr. Z 32/1399/95

Ableiterklasse	B
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	45 V
Nennstrom (I_L )	6 A
D1 Blitzstoßstrom (10/350 µs) pro Ader	1 kA
C2 Nennableitstoßstrom pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 1200 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 750 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 500 V
Grenzfrequenz Ad-Ad (f_G )	70 MHz
Kapazität Ad-Ad	≤ 10 pF
Kapazität Ad-PG	≤ 10 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 20
Anschluss	Federkontakte Ø1 mm / Anschlussleitungen Ø0,8 mm
Erdung über	Leitung 0,75 mm², Länge 200 mm
Gehäusewerkstoff	Thermoplast
Farbe	blau
Prüfnormen	IEC 61643-21
Zulassungen	EIBA-Zertifizierung Nr. Z 32/1399/95
