Condition Monitoring-System RFID-LifeCheck

Höchster Schutz und Verfügbarkeit von Anlagen durch permanente zustandsorientierte Überwachung von Ableitern mit RFID-LifeCheck-TechnologieDas Früherkennungssystem erfasst bereits eine Ableitervorbelastung und warnt vor dem drohenden Ausfall des Ableiters

Optische Anzeige signalisiert defekte oder bereits vorbelastete Ableiter
Kleine Abmessungen und minimaler Verdrahtungsaufwand
Kann bis zu 10 Ableiter (40 Signaladern) überwachen
Fernmeldekontakt zur Signalisierung
Fernüberwachung auch mittels RS485-Schnittstelle und PC-Software möglich (DRC MCM XT)

Details

Potentialfreier Fernmeldekontakt
DRC MCM XT: Öffner (21/22), Schließer (13/14)
DRC SCM XT: Öffner (21/22)

lorem ipsum — Potentialfreier Fernmeldekontakt
DRC MCM XT: Öffner (21/22), Schließer (13/14)
DRC SCM XT: Öffner (21/22)

RS485-Schnittstelle A/B (nur DRC MCM XT) für Kommunikations- und Leitstandlösungen.

Online-Überwachung mittels kostenfreier Software (nur DRC MCM XT).

Integrierte optische Statusanzeige vor Ort mittels 3-Farben-LED.

DRC MCM XT

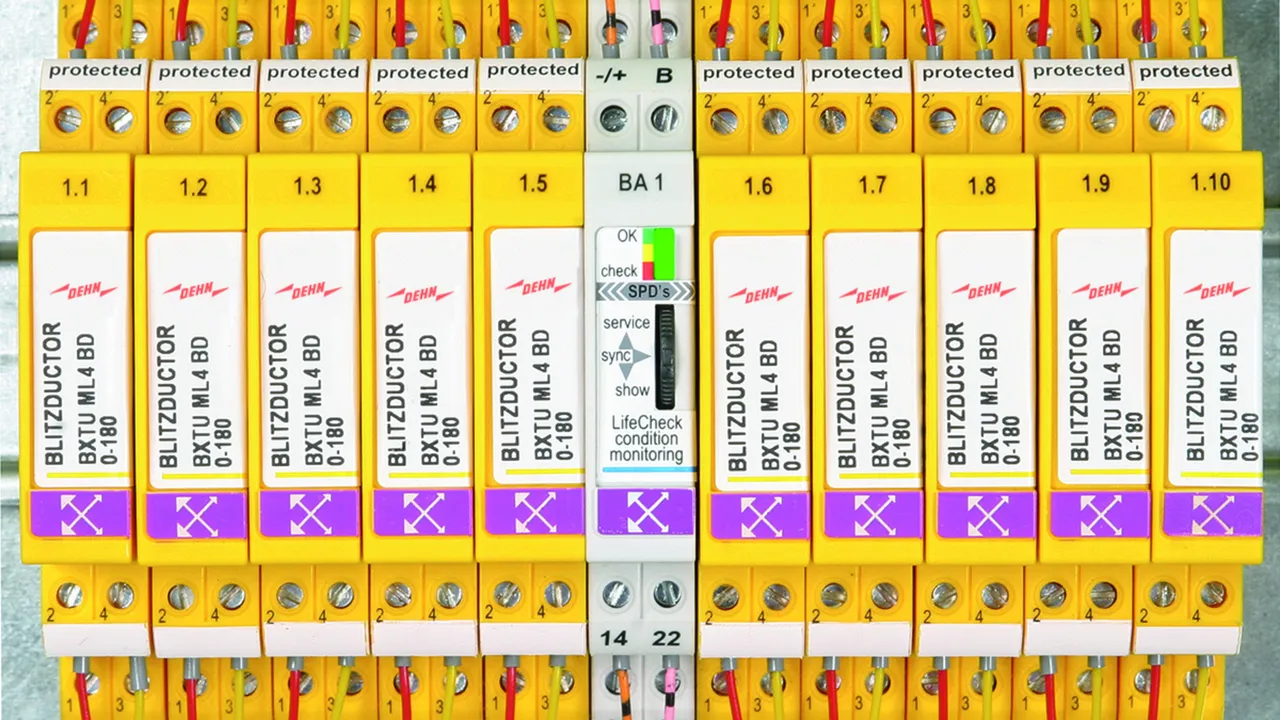

Hutschienengerät mit integriertem RFID-LifeCheck-Sensor für die zustandsorientierte Überwachung von max. 10 BLITZDUCTOR XT/XTU mit RFID-LifeCheck. Optische Ableiter-Zustandsmeldung über 3-Farben-LED kombiniert mit FM-Signalisierung (Öffner oder Schließer). Über die integrierte RS485-Schnittstelle können bis zu 15 DRC MCM XT in einem System mit bis zu 150 BLITZDUCTOR XT/XTU Ableiter überwacht werden.
Optional lässt sich über einen RS485-Schnittstellenumsetzer die kostenfreie PC-Software „Status Display und Service Console“ betreiben. Die Software ermöglicht eine PC-gestützte Fernanzeige des Zustandes aller überwachten Ableiter.
Download: im Servicebereich unter www.dehn.de

1 Produkt

Art.-Nr. 910695 DRC MCM XT

GTIN 4013364118959, Zolltarifnr. (EU): 90308900, Bruttogewicht: 217.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Hutschienengerät mit LifeCheck-Sensor DRC MCM XT
Hutschienengerät mit integriertem
LifeCheck-Sensor für die
zustandsorientierte Überwachung
von max. 10 BXT mit LifeCheck.
Optische Ableiter-Zustandsmeldung
kombiniert mit FM-Signalisierung,
Öffner oder Schließer wählbar.
Zu überwachende BXT können mit
DRC MCM in Verbindung mit einem
PC und handelsüblichem RS 485-Adapter
oder mit DRC LC M3 vorprogrammiert
werden.
Prüfung von: bis zu 10 BLITZDUCTOR XT/XTU ML

Fabrikat: DEHN
Typ: DRC MCM XT
Art.-Nr.: 910695
oder gleichwertig.

Zertifikate

Technische Daten

Eingangsspannungsbereich DC (U_IN )	18-48 V
Nennstromaufnahme max. (I_IN )	100 mA
RFID-Übertragungsfrequenz	125 kHz
FM-Kontakte / Kontaktform	Schließer (no) und Öffner (nc)
Lieferumfang	Basisteil, Überwachungsmodul, Kurzanleitung und Bezeichnungssystem

Prüfung von	bis zu 10 BLITZDUCTOR XT/XTU ML
Prüfung von	bis zu 10 BLITZDUCTOR XT/XTU ML EX nur in nicht-explosionsfähiger Atmosphäre! Fadenmaß einhalten!
Bedienelemente	Mehrwegtaster, DIP-Schalter
Anzeigenelement	3-Farben-LED (grün, orange, rot)
Eingangsspannungsbereich DC (U_IN )	18-48 V
Nennstromaufnahme max. (I_IN )	100 mA
RFID-Übertragungsfrequenz	125 kHz
Meldung Ableitertausch empfohlen	LED, FM-Kontakt (Öffner und Schließer)
Prüfzyklus	endlos
Betriebstemperaturbereich zur Überwachung von 10 BXT/BXTU	-20 °C ... +60 °C
Betriebstemperaturbereich zur Überwachung von 8 BXT/BXTU	-40 °C ... +80 °C
Schutzart	IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss	Schraube
Anschlussquerschnitt eindrähtig / feindrähtig	0,08-2,5 mm²
Anzugsdrehmoment (Anschlussklemme)	0,4 Nm
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	grau
Prüfnormen	EN 61010-1, 61000-6-2/4, ETSI EN 300 330-1 V1.7.1
FM-Kontakte / Kontaktform	Schließer (no) und Öffner (nc)
FM-Kontakte / Kontaktdaten	Übergangswiderstand < 25 Ohm; Leckstrom < 1 µA
Schaltleistung DC	350 V / 0,12 A
Schaltleistung AC	250 V / 0,07 A
Lieferumfang	Basisteil, Überwachungsmodul, Kurzanleitung und Bezeichnungssystem

Artikel 910695 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 910695 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRC SCM XT

Hutschienengerät mit integriertem RFID-LifeCheck-Sensor für die zustandsorientierte Überwachung von bis zu 10 BLITZDUCTOR XT/XTU mit RFID-LifeCheck. Optische Ableiter-Zustandsmeldung über 3-Farben-LED kombiniert mit FM-Signalisierung (Öffner).

1 Produkt

Art.-Nr. 910696 DRC SCM XT

GTIN 4013364149359, Zolltarifnr. (EU): 90308900, Bruttogewicht: 161.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Hutschienengerät mit LifeCheck-Sensor DRC SCM XT
Hutschienengerät mit integriertem
LifeCheck-Sensor für die
zustandsorientierte Überwachung
von max. 10 BXT mit LifeCheck.
Optische Ableiter-Zustandsmeldung
kombiniert mit FM-Signalisierung (Öffner).
Prüfung von: bis zu 10 BLITZDUCTOR XT/XTU ML

Fabrikat: DEHN
Typ: DRC SCM XT
Art.-Nr.: 910696
oder gleichwertig.

Zertifikate

Technische Daten

Eingangsspannungsbereich DC (U_IN )	18-48 V
Nennstromaufnahme max. (I_IN )	100 mA
RFID-Übertragungsfrequenz	125 kHz
FM-Kontakte / Kontaktform	Öffner (nc)
Lieferumfang	Basisteil, Überwachungsmodul, Kurzanleitung und Bezeichnungssystem

Prüfung von	bis zu 10 BLITZDUCTOR XT/XTU ML
Prüfung von	bis zu 10 BLITZDUCTOR XT/XTU ML EX nur in nicht-explosionsfähiger Atmosphäre! Fadenmaß einhalten!
Bedienelemente	Einfachtaster, DIP-Schalter
Anzeigenelement	3-Farben-LED (grün, orange, rot)
Eingangsspannungsbereich DC (U_IN )	18-48 V
Nennstromaufnahme max. (I_IN )	100 mA
RFID-Übertragungsfrequenz	125 kHz
Meldung Ableitertausch empfohlen	LED, FM-Kontakt (Öffner)
Prüfzyklus	endlos
Betriebstemperaturbereich zur Überwachung von 10 BXT/BXTU	-20 °C ... +60 °C
Betriebstemperaturbereich zur Überwachung von 8 BXT/BXTU	-40 °C ... +80 °C
Schutzart	IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss	Schraube
Anschlussquerschnitt eindrähtig / feindrähtig	0,08-2,5 mm²
Anzugsdrehmoment (Anschlussklemme)	0,4 Nm
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	grau
Prüfnormen	EN 61010-1, 61000-6-2/4, ETSI EN 300 330-1 V1.7.1
FM-Kontakte / Kontaktform	Öffner (nc)
FM-Kontakte / Kontaktdaten	Übergangswiderstand < 25 Ohm; Leckstrom < 1 µA
Schaltleistung DC	350 V / 0,12 A
Schaltleistung AC	250 V / 0,07 A
Lieferumfang	Basisteil, Überwachungsmodul, Kurzanleitung und Bezeichnungssystem
