BLITZDUCTOR XTU – Ableiter-Module mit RFID-LifeCheck

Kombinierter Blitzstrom- und Überspannungs-Ableiter

Höchstes Ableitvermögen für symmetrische Datenschnittstellen
Blitzstromtragfähig bis 10 kA (10/350 μs)
Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0_A – 2 und höher

Mit actiVsense-Technologie

Erkennt automatisch die anliegende Signalspannung im Bereich von 0 bis 180 V
Passt den Schutzpegel optimal an das gerade anliegende Signal an
Ermöglicht Endgeräteschutz durch angepassten Schutzpegel
Ein Ableitertyp für zwei unterschiedliche Datenschnittstellen

Mit integrierter RFID-LifeCheck-Überwachung

Ermöglicht die Ableiterprüfung im laufenden Betrieb
Erkennt eine Vorbelastung des Ableiters
Hohe Signalverfügbarkeit durch vorbeugenden Ableiteraustausch

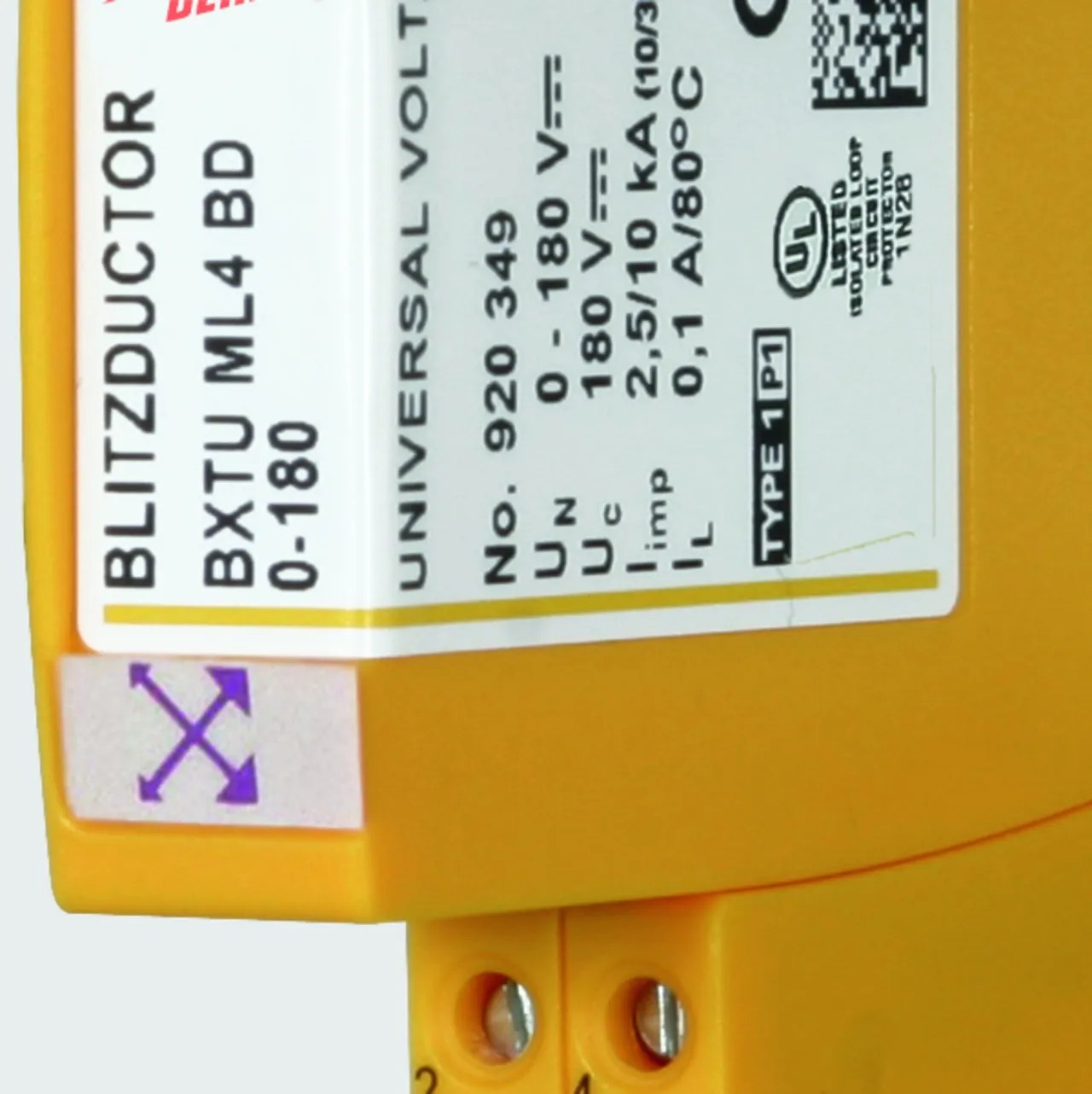

Ableiter teilbar in Schutzmodul und Basisteil

Für Hutschienenmontage mit Standard-Basisteil
Ermöglicht einfachen Modulwechsel
Vibrations- und schockgeprüft für den sicheren Betrieb
Zwei universelle Basisteile wahlweise mit / ohne Signaltrennung verfügbar

Details

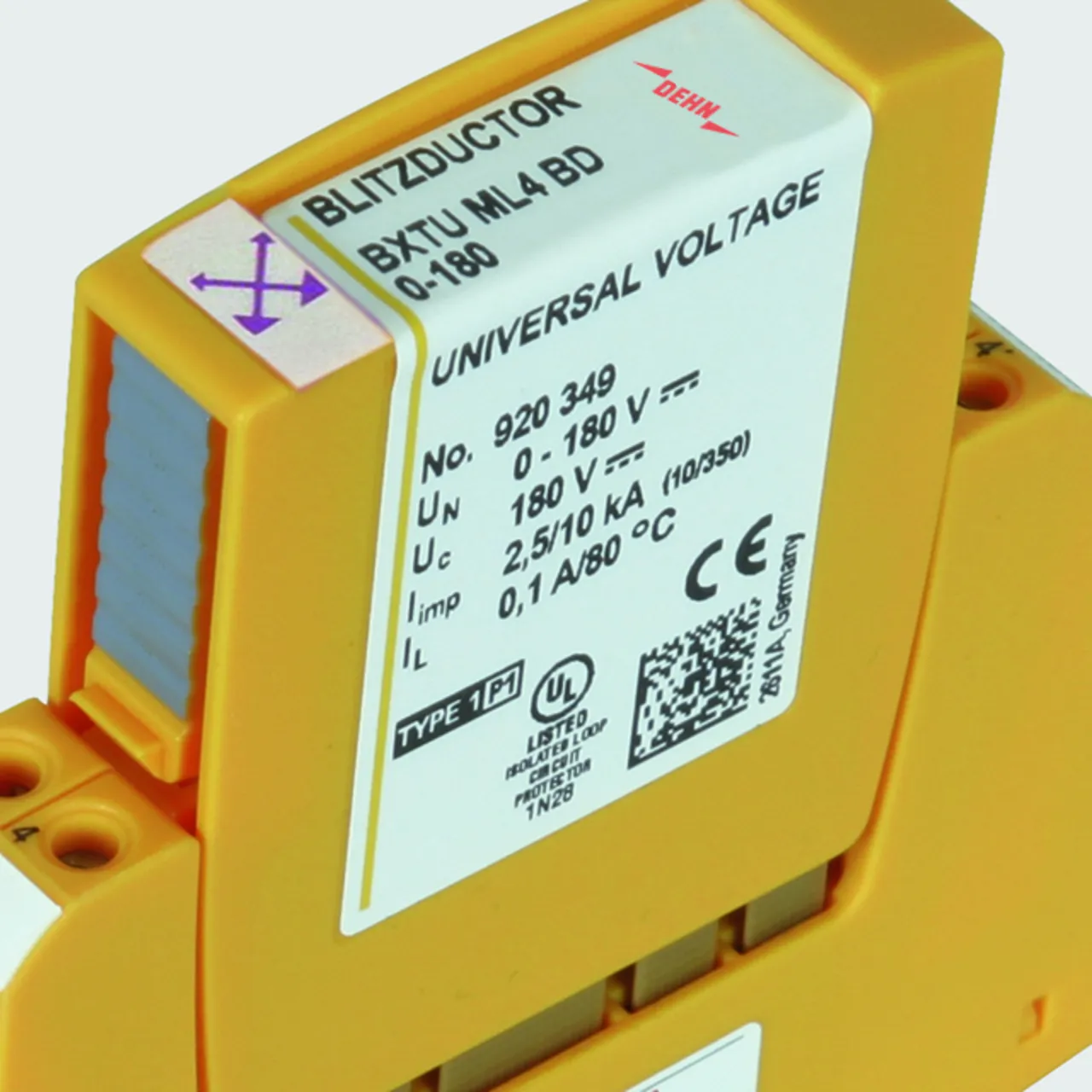

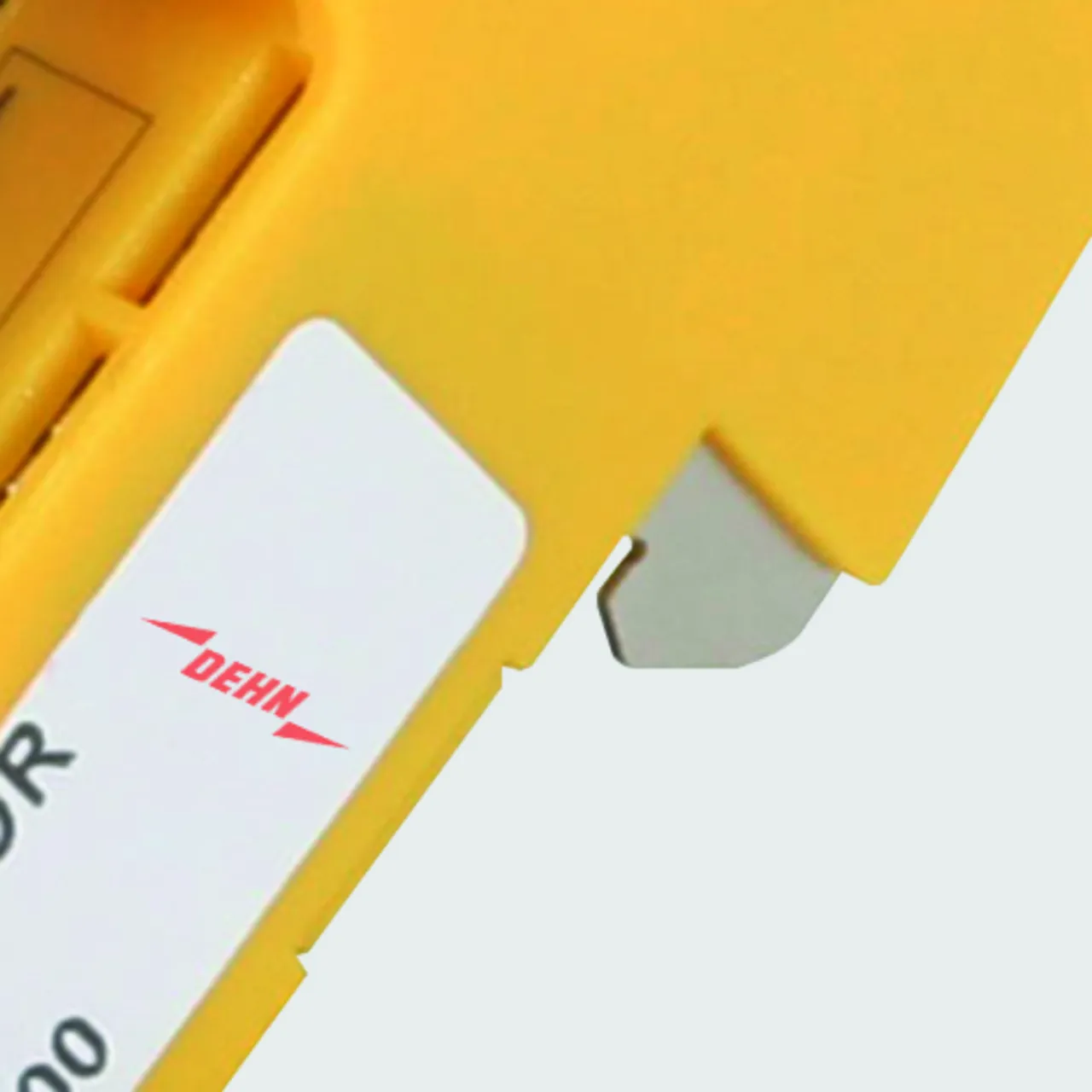

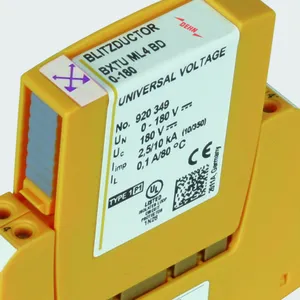

Teilbarer Ableiter in Schutzmodul und Basisteil mit sicherer Verrastung für Vibrations- und Schocksicherheit.

lorem ipsum — Teilbarer Ableiter in Schutzmodul und Basisteil mit sicherer Verrastung für Vibrations- und Schocksicherheit.

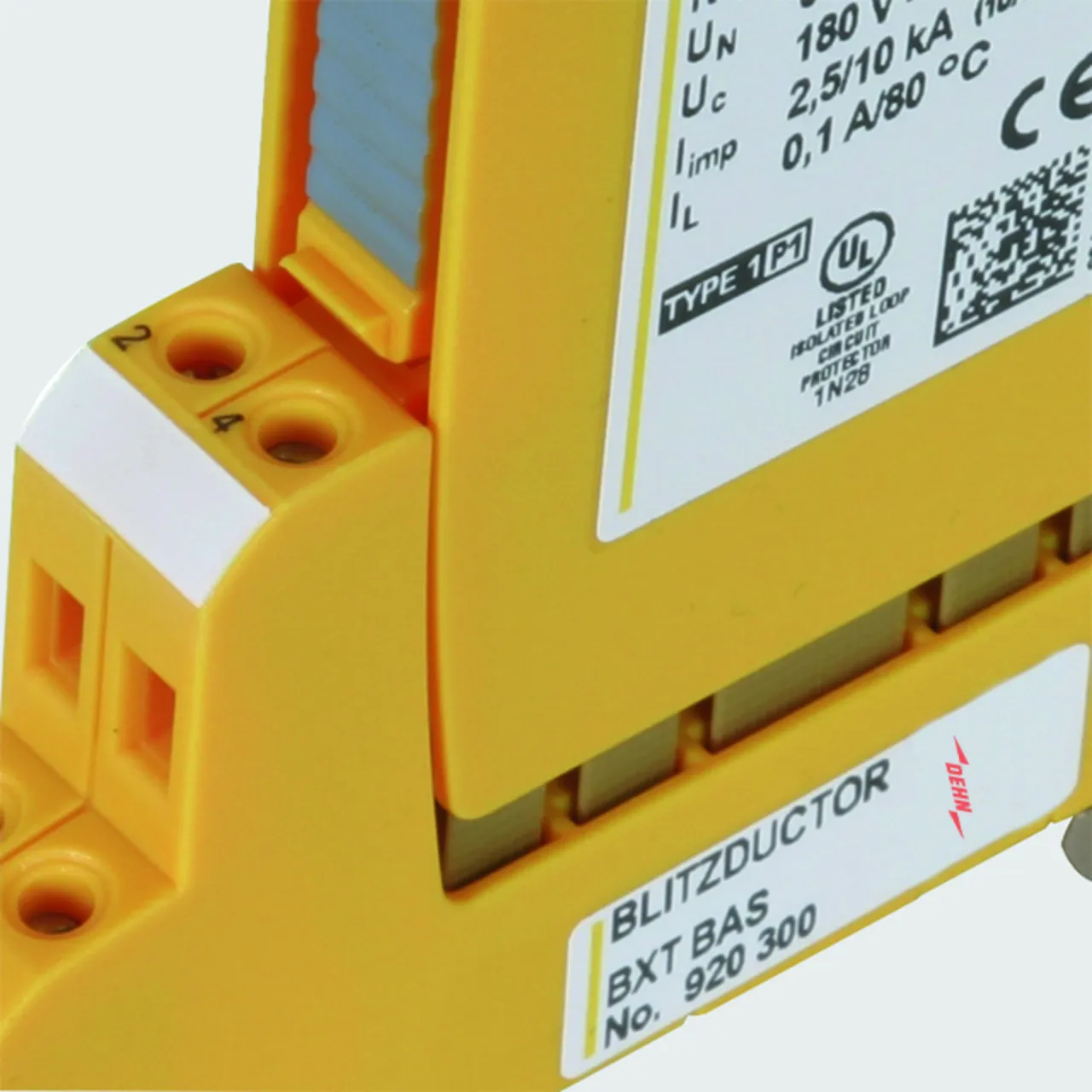

Hutschienenmontage mit integriertem Erdungskontakt.

Optimal angepasster Schutzpegel mit integrierter actiVsense-Technologie für Endgeräteschutz.

Integrierter LifeCheck zur schnellen Prüfung des Ableiters auf Vorbelastung für hohe Verfügbarkeit der Signalkreise.

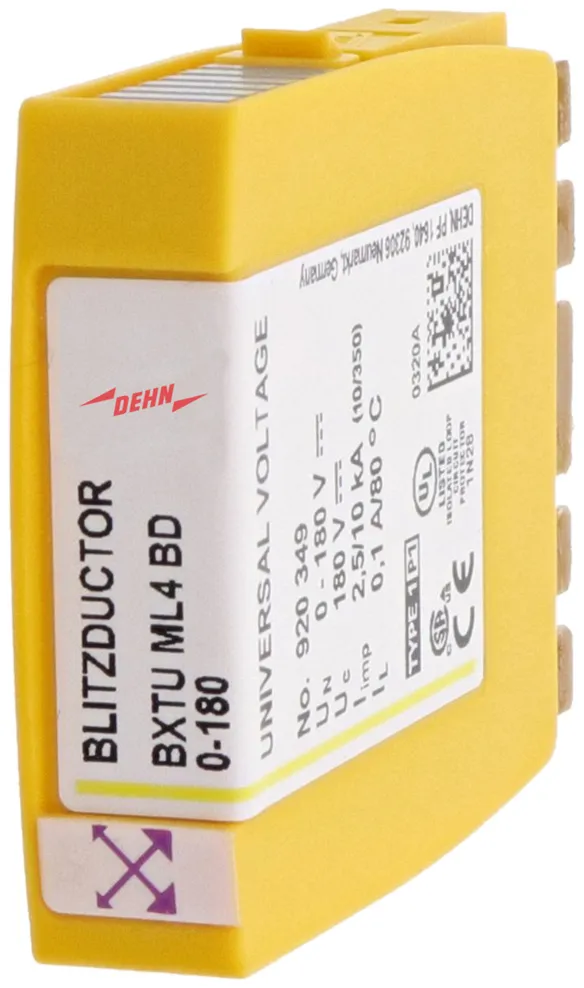

BXTU ML4 BD 0-180

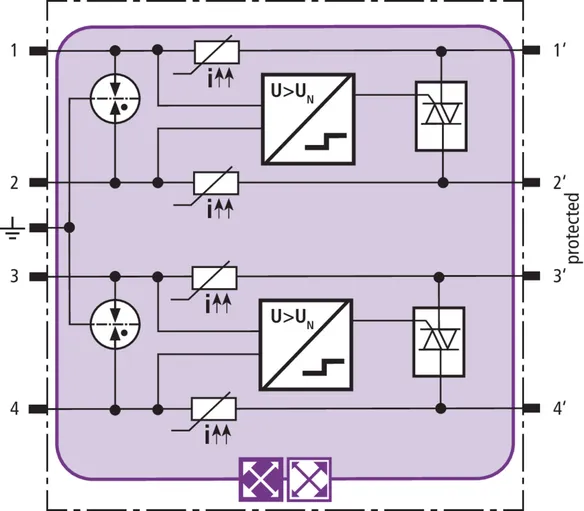

Platzsparendes Kombi-Ableiter-Modul mit actiVsense-Technologie und RFID-LifeCheck zum Schutz von 2 Doppeladern mit gleicher oder auch unterschiedlicher Betriebsspannung symmetrischer Schnittstellen mit galvanischer Trennung. Erkennt automatisch die anliegende Betriebsspannung des Nutzsignals und passt den Schutzpegel optimal an diese an.

1 Produkt

Art.-Nr. 920349 BXTU ML4 BD 0-180

GTIN 4013364126404, Zolltarifnr. (EU): 85363010, Bruttogewicht: 32.30 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter-Modul BLITZDUCTOR XTU BXTU ML4 BD 0-180
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1/P1 mit actiVsense- Technologie
zur automatischen Erkennung derv Betriebsspannung
und optimalen Anpassung des Schutzpegels;geprüft nach EN 61643-21
und energetisch koordiniert nach IEC 61643-22 zum Schutz zweier Doppeladern
für symmetrische Schnittstellen mit galvanischer Trennung.
Mit integriertem RFID-LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Frequenz der Betriebsspannung : 0-400 Hz
Zulässige überlagerte Signalspannung: ≤ +/- 5 V
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom): 100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA

Fabrikat: DEHN
Typ: BXTU ML4 BD 0-180
Art.-Nr.: 920349
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Höchste Dauerspannung DC (U_C )	180 V
Zulässige überlagerte Signalspannung (U_Signal )	≤ +/- 5 V
Grenzfrequenz Ad-Ad (U_Signal,symmetrisch 100 Ohm) (f_G )	50 MHz
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom) (I_L )	100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Serienimpedanz pro Ader	≤ 10 Ohm; typisch 7,5 Ohm
Zulassungen	CSA, UL 497B, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	M
Ableiterüberwachung	LifeCheck
Betriebsspannung (U_N )	0-180 V
Frequenz der Betriebsspannung (f_UN )	0-400 Hz
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Zulässige überlagerte Signalspannung (U_Signal )	≤ +/- 5 V
Grenzfrequenz Ad-Ad (U_Signal,symmetrisch 100 Ohm) (f_G )	50 MHz
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom) (I_L )	100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA

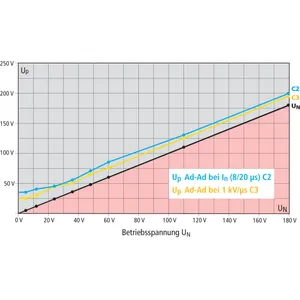

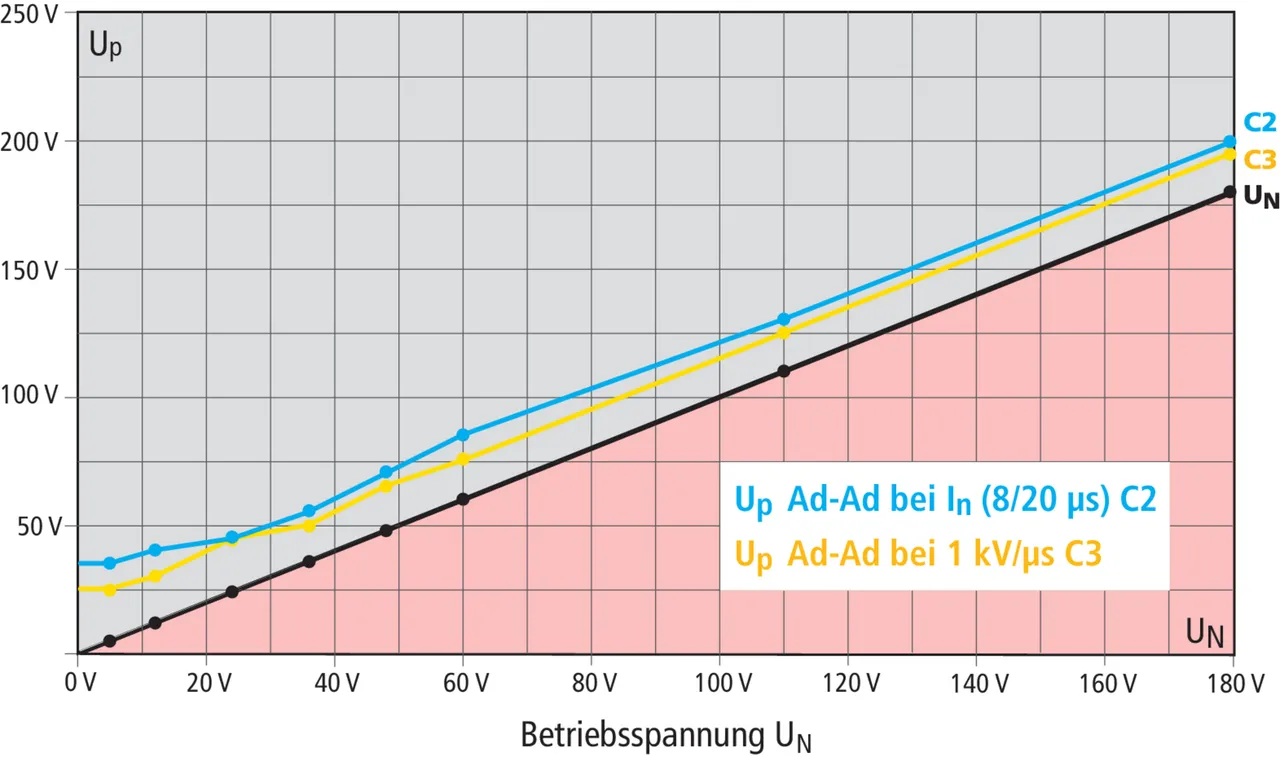

Schutzpegel Ad-Ad bei I_nC2 (U_P )	siehe Diagramm, Linie C2
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	siehe Diagramm, Linie C3
Schutzpegel Ad-Ad bei I_impD1 (U_P )	≤ U_N+ 53 V
Schutzpegel Ad-PG bei C2/C3/D1 (U_P )	≤ 550 V
Serienimpedanz pro Ader	≤ 10 Ohm; typisch 7,5 Ohm
Kapazität Ad-Ad (C)	≤ 80 pF
Kapazität Ad-PG (C)	≤ 16 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart (gesteckt)	IP 20
Einsteckbar in	Basisteil BXT BAS / BSP BAS 4
Erdung über	Basisteil BXT BAS / BSP BAS 4
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	CSA, UL 497B, SIL
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Artikel 920349 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920349 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

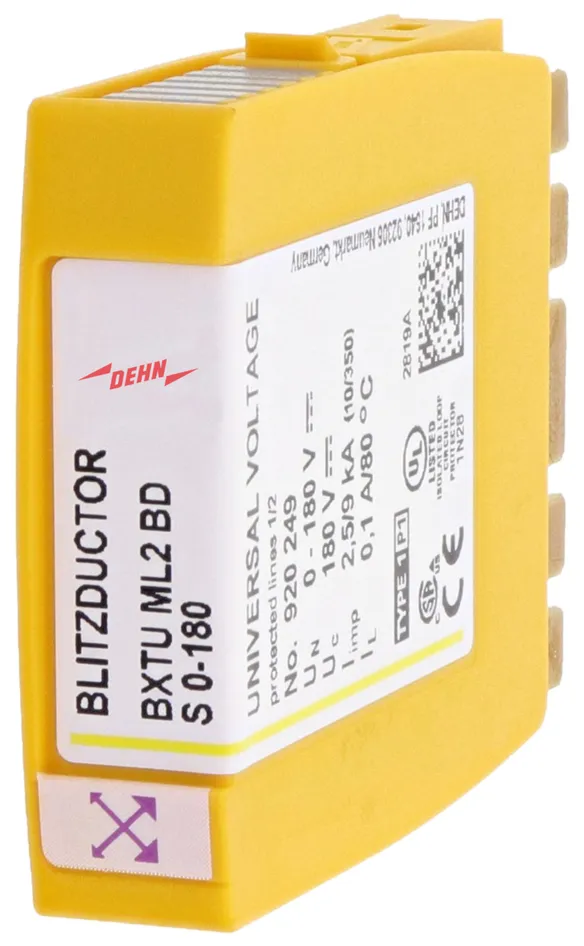

BXTU ML2 BD S 0-180

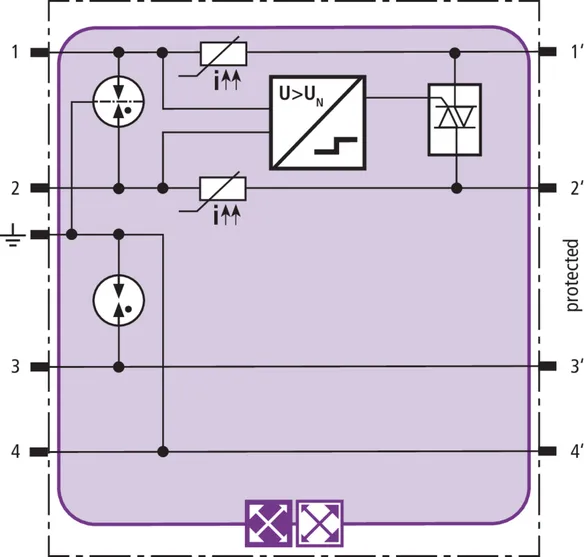

Platzsparendes Kombi-Ableiter-Modul mit actiVsense-Technologie und RFID-LifeCheck zum Schutz von 1 Doppelader mit wahlweise direkter oder indirekter Schirmerdung. Erkennt automatisch die anliegende Betriebsspannung des Nutzsignals und passt den Schutzpegel optimal an diese an.

1 Produkt

Art.-Nr. 920249 BXTU ML2 BD S 0-180

GTIN 4013364127845, Zolltarifnr. (EU): 85363010, Bruttogewicht: 29.60 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter-Modul BLITZDUCTOR XTU BXTU ML2 BD S 0-180
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1/P1
mit actiVsense- Technologie zur automatischen Erkennung der Betriebsspannung
und optimalen Anpassung des Schutzpegels; geprüft nach EN 61643-21
und energetisch koordiniert nach IEC 61643-22 zum Schutz von einer Doppelader
für symmetrische Schnittstellen mit galvanischer Trennung,
wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem RFID-LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Frequenz der Betriebsspannung : 0-400 Hz
Zulässige überlagerte Signalspannung: ≤ +/- 5 V
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom): 100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA

Fabrikat: DEHN
Typ: BXTU ML2 BD S 0-180
Art.-Nr.: 920249
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Höchste Dauerspannung DC (U_C )	180 V
Zulässige überlagerte Signalspannung (U_Signal )	≤ +/- 5 V
Grenzfrequenz Ad-Ad (U_Signal,symmetrisch 100 Ohm) (f_G )	50 MHz
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom) (I_L )	100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Serienimpedanz pro Ader	≤ 10 Ohm; typisch 7,5 Ohm
Zulassungen	CSA, UL 497B, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	M
Ableiterüberwachung	LifeCheck
Betriebsspannung (U_N )	0-180 V
Frequenz der Betriebsspannung (f_UN )	0-400 Hz
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Zulässige überlagerte Signalspannung (U_Signal )	≤ +/- 5 V
Grenzfrequenz Ad-Ad (U_Signal,symmetrisch 100 Ohm) (f_G )	50 MHz
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom) (I_L )	100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	siehe Diagramm, Linie C2
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	siehe Diagramm, Linie C3
Schutzpegel Ad-Ad bei I_impD1 (U_P )	≤ U_N+ 53 V
Schutzpegel Ad-PG bei C2/C3/D1 (U_P )	≤ 550 V
Serienimpedanz pro Ader	≤ 10 Ohm; typisch 7,5 Ohm
Kapazität Ad-Ad (C)	≤ 80 pF
Kapazität Ad-PG (C)	≤ 25 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart (gesteckt)	IP 20
Einsteckbar in	Basisteil BXT BAS / BSP BAS 4
Erdung über	Basisteil BXT BAS / BSP BAS 4
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	CSA, UL 497B, SIL
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de
