Flachbandhalter DEHNhold

Zum Befestigen von Flachleitern mit geschlitztem Überleger, feste Leitungsführung.
Einsetzbar für verschiedene Werkstoffe z. B. Al, NIRO, St/tZn und Cu.

Mit Innengewinde

1 Produkt

Art.-Nr. 274030 FBH ZS 30 M8 V2A

GTIN 4013364130340, Zolltarifnr. (EU): 85389099, Bruttogewicht: 35.90 g, VPE: 50.00 Stk.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 274030.stp

      Sie müssen angemeldet sein um 274030.stp herunterzuladen.

      Login
    • 274030.igs

      Sie müssen angemeldet sein um 274030.igs herunterzuladen.

      Login
    • 274030.jt

      Sie müssen angemeldet sein um 274030.jt herunterzuladen.

      Login
    • 274030.dwg

      Sie müssen angemeldet sein um 274030.dwg herunterzuladen.

      Login
    • 274030m_D.dxf

      Sie müssen angemeldet sein um 274030m_D.dxf herunterzuladen.

      Login
Flachbandhalter DEHNhold mit Innengewinde NIRO
Flachbandhalter DEHNhold zum Befestigen von Flachleitern
mit geschlitztem Überleger,
feste Leitungsführung.
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Fl: 30 x 3,5 mm
Bauhöhe Leitungshalter: 20 mm
Gewinde Leitungshalter: M8

Fabrikat: DEHN
Typ: FBH ZS 30 M8 V2A
Art.-Nr.: 274030
oder gleichwertig.



Technische Daten

Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Fl 30 x 3,5 mm
Leitungshalter Aufnahme Rd 6-10 mm
Bauhöhe Leitungshalter 20 mm
Gewinde Leitungshalter M8
Normenbezug DIN EN 62561-4

Artikel 274030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 274030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Vormontiert mit Schraube, Kunststoffsockel und Dübel

1 Produkt

Art.-Nr. 274230 FBH ZS 30 KS KD8X40 V2A

GTIN 4013364130456, Zolltarifnr. (EU): 85389099, Bruttogewicht: 46.90 g, VPE: 50.00 Stk.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 274230.stp

      Sie müssen angemeldet sein um 274230.stp herunterzuladen.

      Login
    • 274230.igs

      Sie müssen angemeldet sein um 274230.igs herunterzuladen.

      Login
    • 274230.jt

      Sie müssen angemeldet sein um 274230.jt herunterzuladen.

      Login
    • 274230.dwg

      Sie müssen angemeldet sein um 274230.dwg herunterzuladen.

      Login
    • 274230m_D.dxf

      Sie müssen angemeldet sein um 274230m_D.dxf herunterzuladen.

      Login

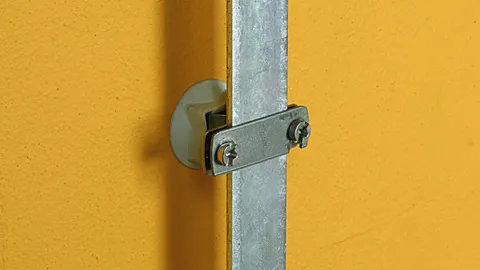

Flachbandhalter DEHNhold vormontiert mit Schraube NIRO
Flachbandhalter DEHNhold zum Befestigen von Flachleitern
mit geschlitztem Überleger,
feste Leitungsführung.
Vormontiert mit Schraube,
Kunststoffsockel und Dübel
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Fl: 30 x 3,5 mm
Bauhöhe Leitungshalter: 20 mm
Gewinde Leitungshalter: M8
Schraube: 5 x 50 mm
Kunststoffdübel: Ø8 x 40 mm

Fabrikat: DEHN
Typ: FBH ZS 30 KS KD8X40 V2A
Art.-Nr.: 274230
oder gleichwertig.



Technische Daten

Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Fl 30 x 3,5 mm
Leitungshalter Aufnahme Rd 6-10 mm
Bauhöhe Leitungshalter 20 mm
Gewinde Leitungshalter M8
Schraube ak 5 x 50 mm
Kunststoffdübel Ø8 x 40 mm
Normenbezug DIN EN 62561-4
