Art.-Nr. 105563 SR D50 3500 FSP1000 IA HVIP GFK AL

GTIN 4013364271937, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.70 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI power Leitung mit Fangspitze Länge 3500mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss und
PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3500 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangspitze (Wandmontage): 3500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 3500 mm, 1x HVI power innen) 201 km/h
Max. Böenwindgeschwindigkeit: (max. freie Länge 3500 mm, 1x HVI power außen) 190 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3500 FSP1000 IA HVIP GFK AL
Art.-Nr.: 105563
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3500 mm
Durchmesser Ø Außen	50 mm
Transportlänge	3500 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Ja
Max. freie Länge mit Fangspitze (Wandmontage)	3500 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	Al
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3500 mm
Durchmesser Ø Außen	50 mm
Transportlänge	3500 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Geeignet für Rohraußenverlegung	Ja
Max. freie Länge mit Fangspitze (Wandmontage)	3500 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 1x HVI power innen) 201 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 1x HVI power außen) 190 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105563 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105563 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105565 SR D50 5000 FSP1000 IA HVIP GFK AL

GTIN 4013364271944, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.10 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI power Leitung mit Fangspitze Länge 5000mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss und
PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangspitze (Wandmontage): 4000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 4000 mm, 1x HVI power innen) 201 km/h
Max. Böenwindgeschwindigkeit: (max. freie Länge 4000 mm, 1x HVI power außen) 180 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FSP1000 IA HVIP GFK AL
Art.-Nr.: 105565
oder gleichwertig.

Technische Daten

Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Ja
Max. freie Länge mit Fangspitze (Wandmontage)	4000 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	Al
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Geeignet für Rohraußenverlegung	Ja
Max. freie Länge mit Fangspitze (Wandmontage)	4000 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 1x HVI power innen) 201 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 1x HVI power außen) 180 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105565 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105565 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105320 SR D50 3500 FSP1000 IP HVIP GFK V2A

GTIN 4013364152373, Zolltarifnr. (EU): 85389099, Bruttogewicht: 10.60 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

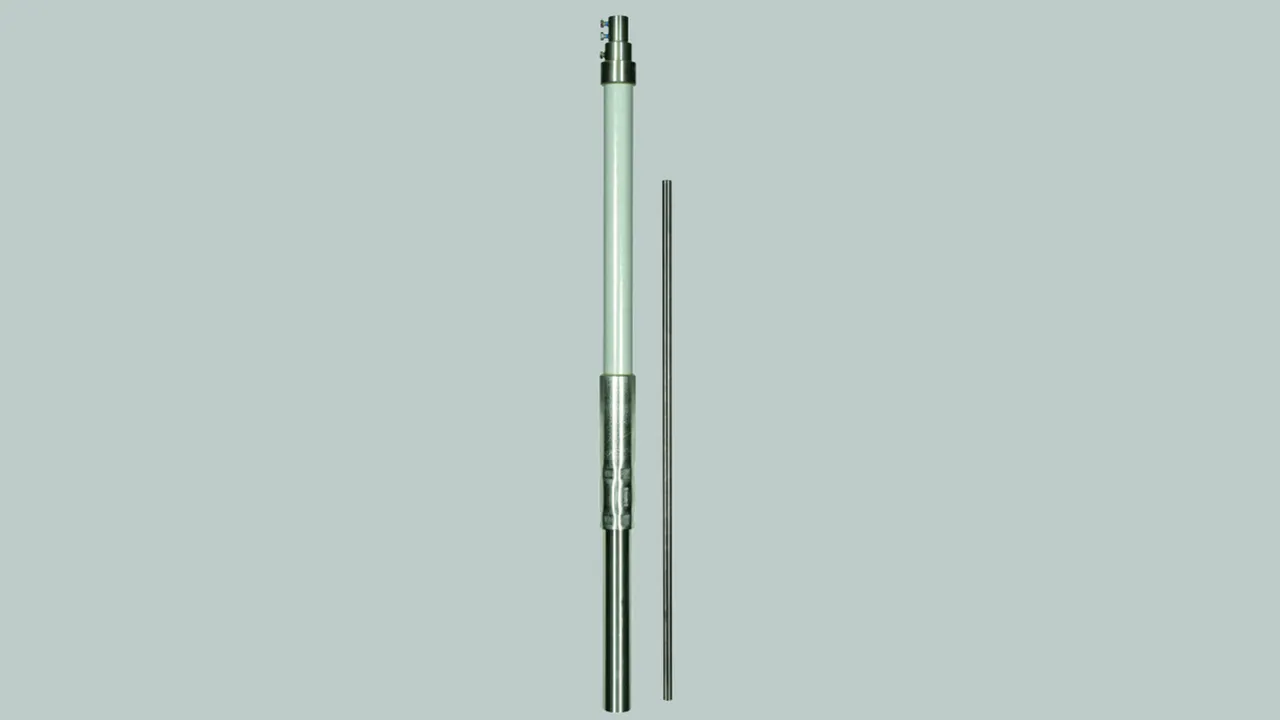

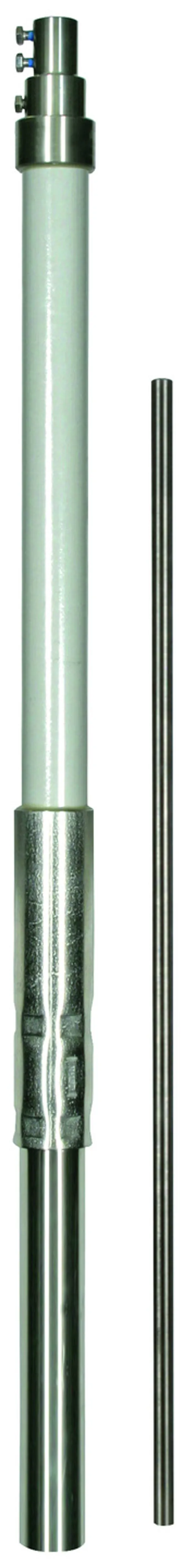

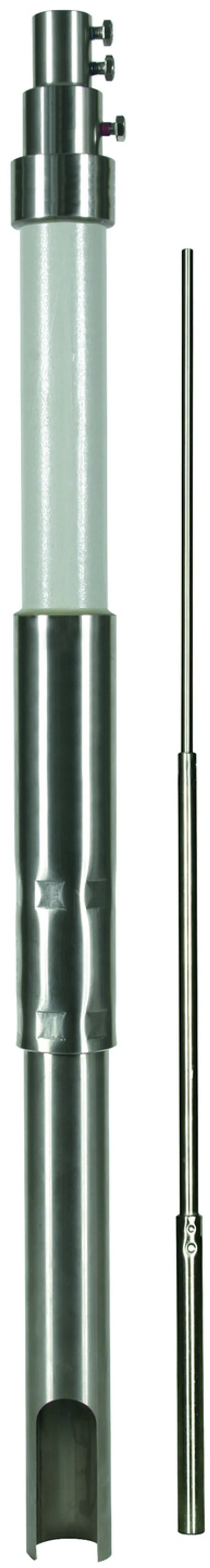

Stützrohr für HVI power Leitung mit Fangspitze Länge 3500mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss und
PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig

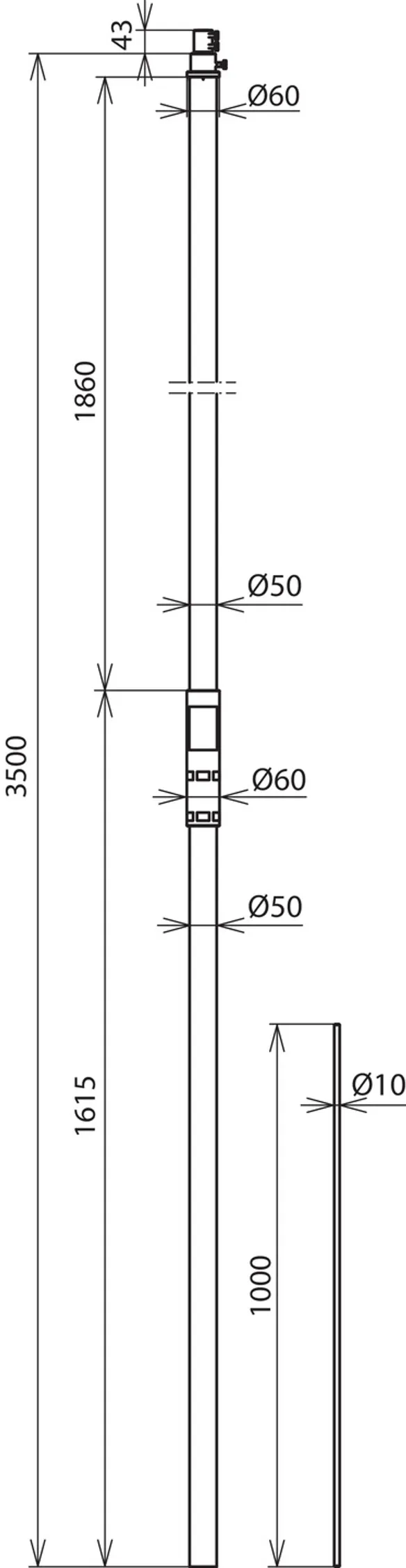

kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3500 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangspitze (Wandmontage): 3500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 3500 mm, 1x HVI power innen) 234 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3500 FSP1000 IP HVIP GFK V2A
Art.-Nr.: 105320
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3500 mm
Durchmesser Ø Außen	50 mm
Transportlänge	3500 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Nein
Max. freie Länge mit Fangspitze (Wandmontage)	3500 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3500 mm
Durchmesser Ø Außen	50 mm
Transportlänge	3500 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 3,5 mm
Geeignet für Rohraußenverlegung	Nein
Max. freie Länge mit Fangspitze (Wandmontage)	3500 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 1x HVI power innen) 234 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105320 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105320 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105322 SR D50 5000 FSP1000 IP HVIP GFK V2A

GTIN 4013364152380, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.80 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI power Leitung mit Fangspitze Länge 5000mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss und
PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangspitze (Wandmontage): 4000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 4000 mm, 1x HVI power innen) 232 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FSP1000 IP HVIP GFK V2A
Art.-Nr.: 105322
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Nein
Max. freie Länge mit Fangspitze (Wandmontage)	4000 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Geeignet für Rohraußenverlegung	Nein
Max. freie Länge mit Fangspitze (Wandmontage)	4000 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 1x HVI power innen) 232 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105322 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105322 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105573 SR D50 3500 FS2500 IA HVIP GFK AL

GTIN 4013364271975, Zolltarifnr. (EU): 85389099, Bruttogewicht: 6.56 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

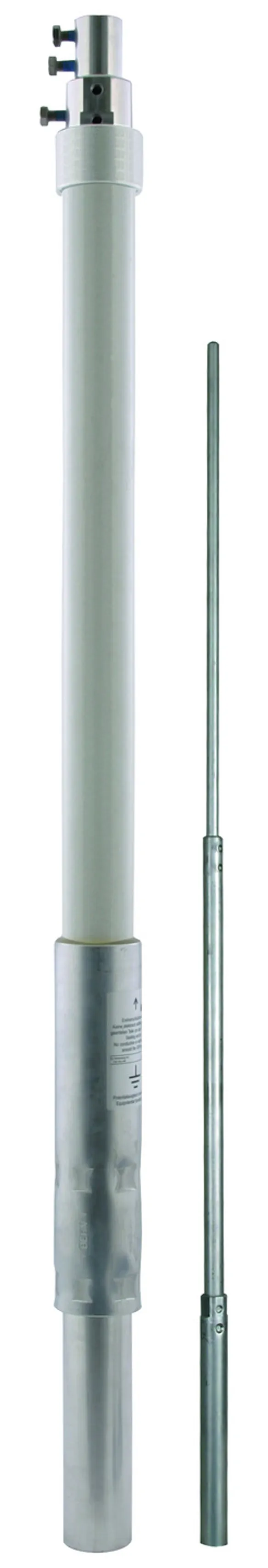

Stützrohr für HVI power Leitung mit Fangsstange Länge 3500mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss und
PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig

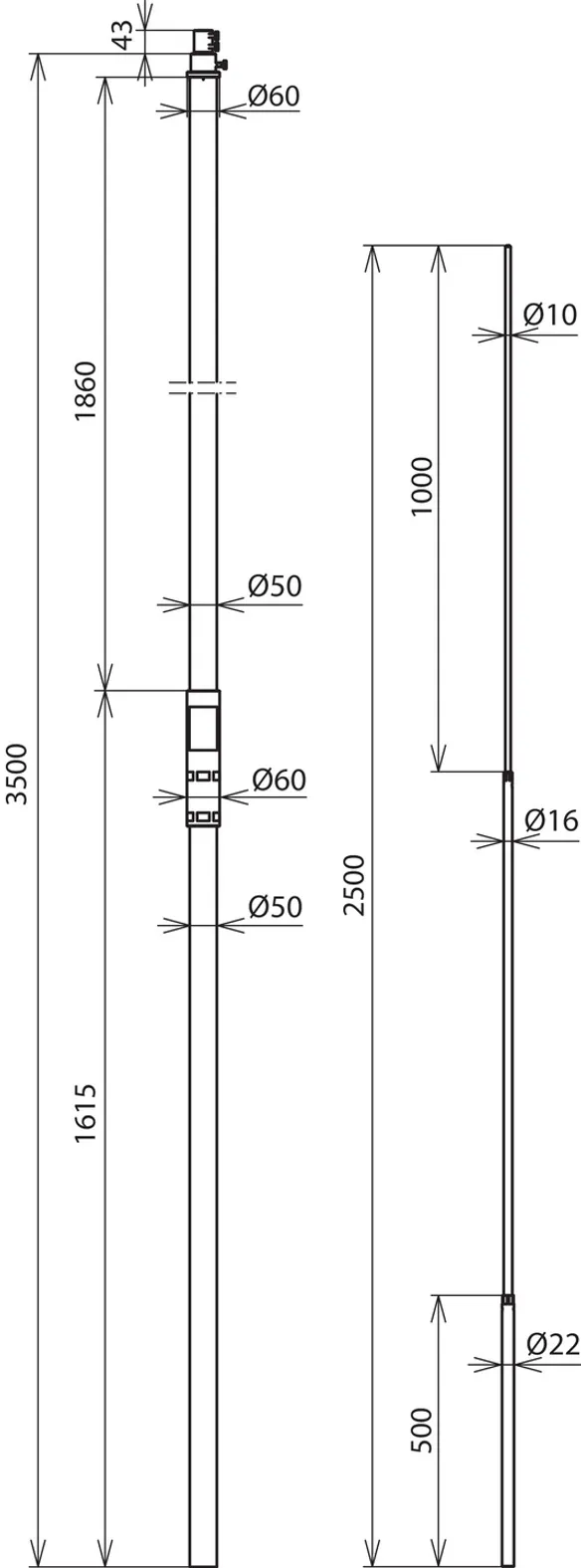

kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3500 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangstange (Wandmontage): 5000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI power innen) 168 km/h
Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI power außen) 144 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3500 FS2500 IA HVIP GFK AL
Art.-Nr.: 105573
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3500 mm
Durchmesser Ø Außen	50 mm
Transportlänge	3500 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Ja
Max. freie Länge mit Fangstange (Wandmontage)	5000 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3500 mm
Durchmesser Ø Außen	50 mm
Transportlänge	3500 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Geeignet für Rohraußenverlegung	Ja
Max. freie Länge mit Fangstange (Wandmontage)	5000 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 1x HVI power innen) 168 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 1x HVI power außen) 144 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105573 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105573 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105575 SR D50 5000 FS2500 IA HVIP GFK AL

GTIN 4013364272026, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.90 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI power Leitung mit Fangsstange Länge 5000mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangstange (Wandmontage): 5500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI power innen) 163 km/h
Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI power außen) 140 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FS2500 IA HVIP GFK AL
Art.-Nr.: 105575
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Ja
Max. freie Länge mit Fangstange (Wandmontage)	5500 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Geeignet für Rohraußenverlegung	Ja
Max. freie Länge mit Fangstange (Wandmontage)	5500 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 1x HVI power innen) 163 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 1x HVI power außen) 140 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105575 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105575 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

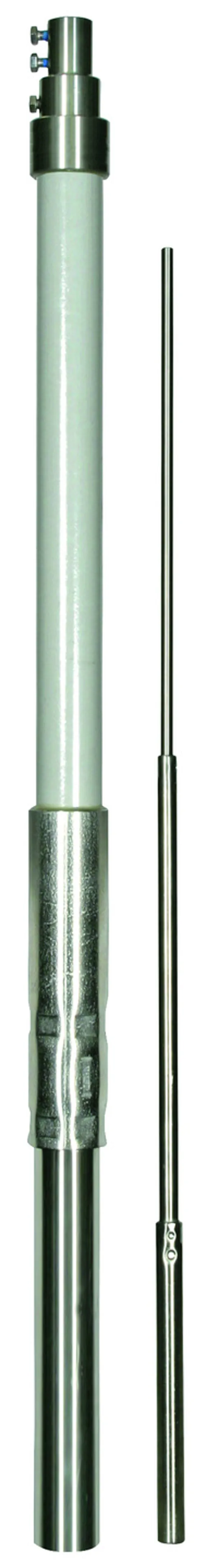

Art.-Nr. 105321 SR D50 3500 FS22 10 2500 IP HVIP GFK V2A

GTIN 4013364152397, Zolltarifnr. (EU): 85389099, Bruttogewicht: 12.20 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI power Leitung mit Fangsstange Länge 3500mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss
und PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus NIRO
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3500 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangstange (Wandmontage): 5000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI power innen) 163 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3500 FS22 10 2500 IP HVIP GFK V2A
Art.-Nr.: 105321
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3500 mm
Durchmesser Ø Außen	50 mm
Transportlänge	3500 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Nein
Max. freie Länge mit Fangstange (Wandmontage)	5000 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3500 mm
Durchmesser Ø Außen	50 mm
Transportlänge	3500 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Geeignet für Rohraußenverlegung	Nein
Max. freie Länge mit Fangstange (Wandmontage)	5000 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 1x HVI power innen) 163 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105321 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105321 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

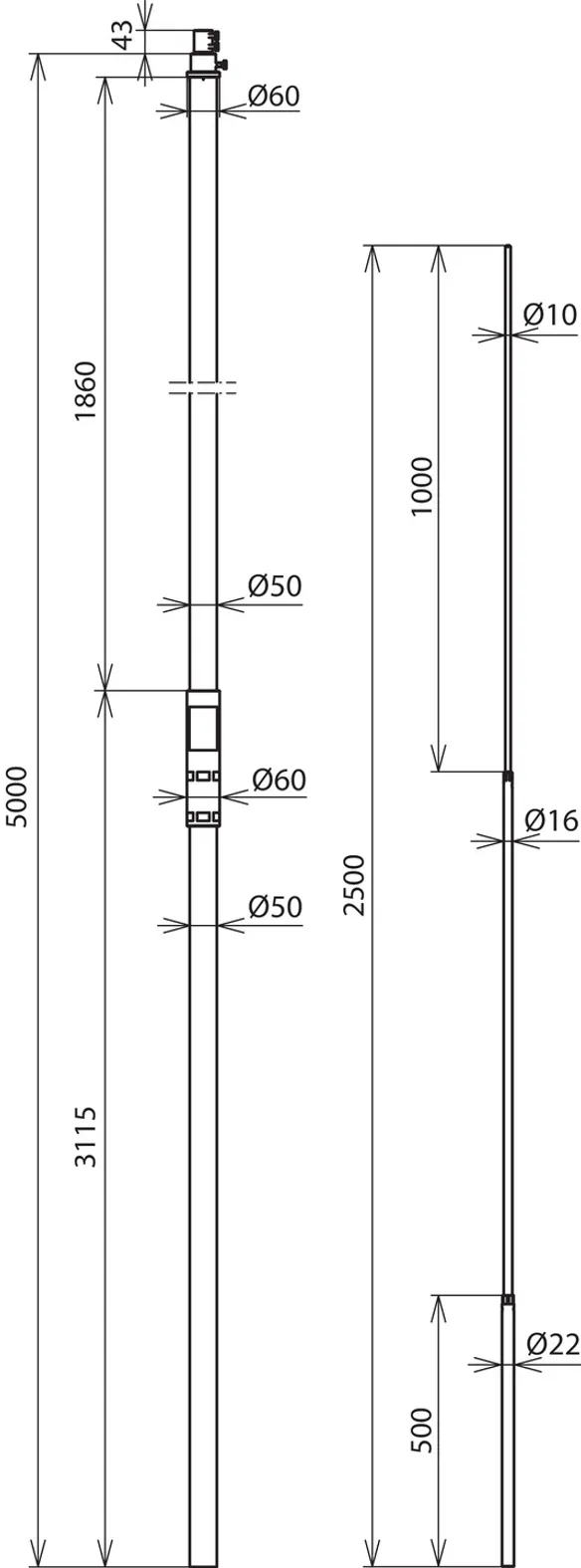

Art.-Nr. 105323 SR D50 5000 FS22 10 2500 IP HVIP GFK V2A

GTIN 4013364152403, Zolltarifnr. (EU): 85389099, Bruttogewicht: 16.30 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI power Leitung mit Fangstange Länge 5000mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss
und PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus NIRO
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangstange (Wandmontage): 5500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI power innen) 159 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FS22 10 2500 IP HVIP GFK V2A
Art.-Nr.: 105323
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Nein
Max. freie Länge mit Fangstange (Wandmontage)	5500 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Geeignet für Rohraußenverlegung	Nein
Max. freie Länge mit Fangstange (Wandmontage)	5500 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 1x HVI power innen) 159 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105323 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105323 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105513 SR D50 3500 FSP1000 IA SA HVIP GFK AL

GTIN 4013364270282, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.50 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI power Leitung GFK/Al mit seitlichem Auslass
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3500 mm
Durchmesser Ø Außen: 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3500 FSP1000 IA SA HVIP GFK AL
Art.-Nr.: 105513
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3500 mm
Durchmesser Ø Außen	50 mm
Transportlänge	3500 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Ja
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	Al
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3500 mm
Durchmesser Ø Außen	50 mm
Transportlänge	3500 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Geeignet für Rohraußenverlegung	Ja
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105513 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105513 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105515 SR D50 5000 FSP1000 IA SA HVIP GFK AL

GTIN 4013364271821, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.00 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI power Leitung GFK/Al mit seitlichem Auslass
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FSP1000 IA SA HVIP GFK AL
Art.-Nr.: 105515
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Ja
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	Al
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Geeignet für Rohraußenverlegung	Ja
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105515 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105515 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

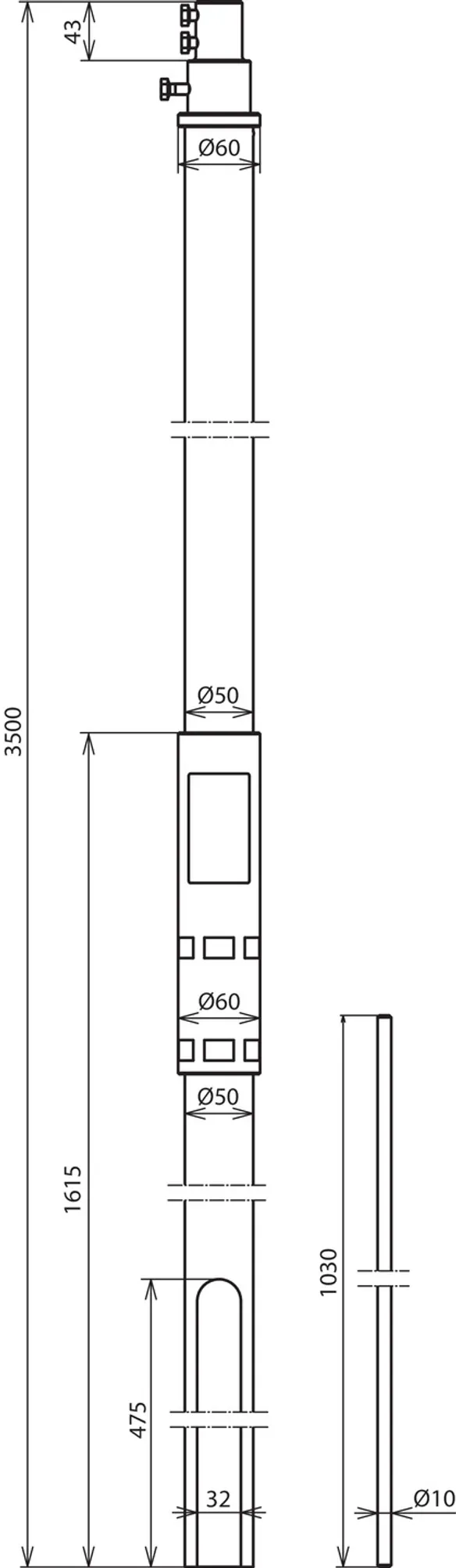

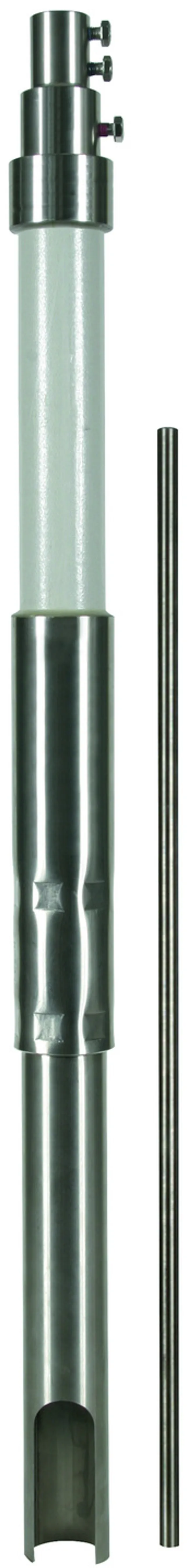

Art.-Nr. 105392 SR D50 3500 FS1000 IP SA HVIP GFK V2A

GTIN 4013364157903, Zolltarifnr. (EU): 85389099, Bruttogewicht: 10.20 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI power Leitung GFK/NIRO mit seitlichem Auslass
Stützrohre GFK/NIRO mit seitlichem Auslass,
innenliegendem Endverschluss und PA-Federelement
für die HVI power Leitung zum Einhalten des Trennungsabstand
zu elektrisch leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3500 mm
Durchmesser Ø Außen: 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3500 FS1000 IP SA HVIP GFK V2A
Art.-Nr.: 105392
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3500 mm
Durchmesser Ø Außen	50 mm
Transportlänge	3500 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Nein
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3500 mm
Durchmesser Ø Außen	50 mm
Transportlänge	3500 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Geeignet für Rohraußenverlegung	Nein
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105392 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105392 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105394 SR D50 5000 FS1000 IP SA HVIP GFK V2A

GTIN 4013364157910, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.10 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI power Leitung GFK/NIRO mit seitlichem Auslass
Stützrohre GFK/NIRO mit seitlichem Auslass,
innenliegendem Endverschluss und PA-Federelement
für die HVI power Leitung zum Einhalten des Trennungsabstand
zu elektrisch leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FS1000 IP SA HVIP GFK V2A
Art.-Nr.: 105394
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Nein
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Geeignet für Rohraußenverlegung	Nein
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105394 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105394 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105543 SR D50 3500 FS2500 IA SA HVIP GFK AL

GTIN 4013364271845, Zolltarifnr. (EU): 85389099, Bruttogewicht: 6.40 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI power Leitung GFK/Al mit seitlichem Auslass
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI power Leitung zum Einhalten
des Trennungsabstand zu elektrisch leitenden Teilen
nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3500 mm
Durchmesser Ø Außen: 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3500 FS2500 IA SA HVIP GFK AL
Art.-Nr.: 105543
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3500 mm
Durchmesser Ø Außen	50 mm
Transportlänge	3500 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Ja
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3500 mm
Durchmesser Ø Außen	50 mm
Transportlänge	3500 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Geeignet für Rohraußenverlegung	Ja
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105543 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105543 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105545 SR D50 5000 FS2500 IA SA HVIP GFK AL

GTIN 4013364271876, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.90 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI power Leitung GFK/Al mit seitlichem Auslass
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI power Leitung zum Einhalten
des Trennungsabstand zu elektrisch leitenden Teilen
nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FS2500 IA SA HVIP GFK AL
Art.-Nr.: 105545
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Ja
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Geeignet für Rohraußenverlegung	Ja
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105545 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105545 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105395 SR D50 5000 FS2500 IP SA HVIP GFK V2A

GTIN 4013364157934, Zolltarifnr. (EU): 85389099, Bruttogewicht: 17.12 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Stützrohr für HVI power Leitung GFK/NIRO mit seitlichem Auslass
Stützrohre GFK/NIRO mit seitlichem Auslass,
innenliegendem Endverschluss und PA-Federelement
für die HVI power Leitung zum Einhalten des Trennungsabstand
zu elektrisch leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus NIRO
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FS2500 IP SA HVIP GFK V2A
Art.-Nr.: 105395
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Länge der Isolierstrecke	1800 mm
Geeignet für Rohraußenverlegung	Nein
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	5000 mm
Durchmesser Ø Außen	50 mm
Transportlänge	5000 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Länge der Isolierstrecke	1800 mm
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Geeignet für Rohraußenverlegung	Nein
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105395 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105395 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Stützrohre für HVI power Leitung / HVI power long Leitung

Mit Fangspitze

Art.-Nr. 105563 SR D50 3500 FSP1000 IA HVIP GFK AL

Sie müssen angemeldet sein um 105563.stp herunterzuladen.

Sie müssen angemeldet sein um 105563.igs herunterzuladen.

Sie müssen angemeldet sein um 105563.jt herunterzuladen.

Sie müssen angemeldet sein um 105563.dwg herunterzuladen.

Sie müssen angemeldet sein um 105320m_D.dxf herunterzuladen.

Artikel 105563 wurde zum Merkzettel hinzugefügt.

Artikel 105563 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105565 SR D50 5000 FSP1000 IA HVIP GFK AL

Sie müssen angemeldet sein um 105565.stp herunterzuladen.

Sie müssen angemeldet sein um 105565.igs herunterzuladen.

Sie müssen angemeldet sein um 105565.jt herunterzuladen.

Sie müssen angemeldet sein um 105565.dwg herunterzuladen.

Sie müssen angemeldet sein um 105322m_D.dxf herunterzuladen.

Artikel 105565 wurde zum Merkzettel hinzugefügt.

Artikel 105565 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105320 SR D50 3500 FSP1000 IP HVIP GFK V2A

Sie müssen angemeldet sein um 105320.stp herunterzuladen.

Sie müssen angemeldet sein um 105320.igs herunterzuladen.

Sie müssen angemeldet sein um 105320.jt herunterzuladen.

Sie müssen angemeldet sein um 105320.dwg herunterzuladen.

Sie müssen angemeldet sein um 105320m_D.dxf herunterzuladen.

Artikel 105320 wurde zum Merkzettel hinzugefügt.

Artikel 105320 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105322 SR D50 5000 FSP1000 IP HVIP GFK V2A

Sie müssen angemeldet sein um 105322.stp herunterzuladen.

Sie müssen angemeldet sein um 105322.igs herunterzuladen.

Sie müssen angemeldet sein um 105322.jt herunterzuladen.

Sie müssen angemeldet sein um 105322.dwg herunterzuladen.

Sie müssen angemeldet sein um 105322m_D.dxf herunterzuladen.

Artikel 105322 wurde zum Merkzettel hinzugefügt.

Artikel 105322 wurde zum Warenkorb hinzugefügt.

Mit Fangstange

Art.-Nr. 105573 SR D50 3500 FS2500 IA HVIP GFK AL

Sie müssen angemeldet sein um 105573.stp herunterzuladen.

Sie müssen angemeldet sein um 105573.igs herunterzuladen.

Sie müssen angemeldet sein um 105573.jt herunterzuladen.

Sie müssen angemeldet sein um 105573.dwg herunterzuladen.

Sie müssen angemeldet sein um 105321m_D.dxf herunterzuladen.

Artikel 105573 wurde zum Merkzettel hinzugefügt.

Artikel 105573 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105575 SR D50 5000 FS2500 IA HVIP GFK AL

Sie müssen angemeldet sein um 105575.stp herunterzuladen.

Sie müssen angemeldet sein um 105575.igs herunterzuladen.

Sie müssen angemeldet sein um 105575.jt herunterzuladen.

Sie müssen angemeldet sein um 105575.dwg herunterzuladen.

Sie müssen angemeldet sein um 105323m_D.dxf herunterzuladen.

Artikel 105575 wurde zum Merkzettel hinzugefügt.

Artikel 105575 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105321 SR D50 3500 FS22 10 2500 IP HVIP GFK V2A

Sie müssen angemeldet sein um 105321.stp herunterzuladen.

Sie müssen angemeldet sein um 105321.igs herunterzuladen.

Sie müssen angemeldet sein um 105321.jt herunterzuladen.

Sie müssen angemeldet sein um 105321.dwg herunterzuladen.

Sie müssen angemeldet sein um 105321m_D.dxf herunterzuladen.

Artikel 105321 wurde zum Merkzettel hinzugefügt.

Artikel 105321 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105323 SR D50 5000 FS22 10 2500 IP HVIP GFK V2A

Sie müssen angemeldet sein um 105323.stp herunterzuladen.

Sie müssen angemeldet sein um 105323.igs herunterzuladen.

Sie müssen angemeldet sein um 105323.jt herunterzuladen.

Sie müssen angemeldet sein um 105323.dwg herunterzuladen.

Sie müssen angemeldet sein um 105323m_D.dxf herunterzuladen.

Artikel 105323 wurde zum Merkzettel hinzugefügt.

Artikel 105323 wurde zum Warenkorb hinzugefügt.

Mit Fangspitze und seitlichem Auslass

Art.-Nr. 105513 SR D50 3500 FSP1000 IA SA HVIP GFK AL

Sie müssen angemeldet sein um 105513.stp herunterzuladen.

Sie müssen angemeldet sein um 105513.igs herunterzuladen.

Sie müssen angemeldet sein um 105513.jt herunterzuladen.

Sie müssen angemeldet sein um 105513.dwg herunterzuladen.

Sie müssen angemeldet sein um 105392m_D.dxf herunterzuladen.

Artikel 105513 wurde zum Merkzettel hinzugefügt.

Artikel 105513 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105515 SR D50 5000 FSP1000 IA SA HVIP GFK AL

Sie müssen angemeldet sein um 105515.stp herunterzuladen.

Sie müssen angemeldet sein um 105515.igs herunterzuladen.

Sie müssen angemeldet sein um 105515.jt herunterzuladen.
