Abstands-Spannungsprüferset ASP
:quality(98)/dehn.at/store/f/49965388/HDVORSCHAU/767571a0003_16-9.jpg)
:quality(98)/dehn.at/store/f/49965388/HDVORSCHAU/767571a0003_16-9.jpg)
- Einfache und leichte Handhabung durch kompakte Bauform
- Kosten- / platzsparender Transport
Details
:quality(98)/dehn.at/store/f/49965389/HDVORSCHAU/767571az1.jpg)

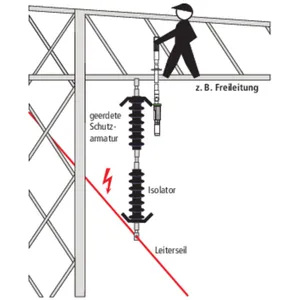

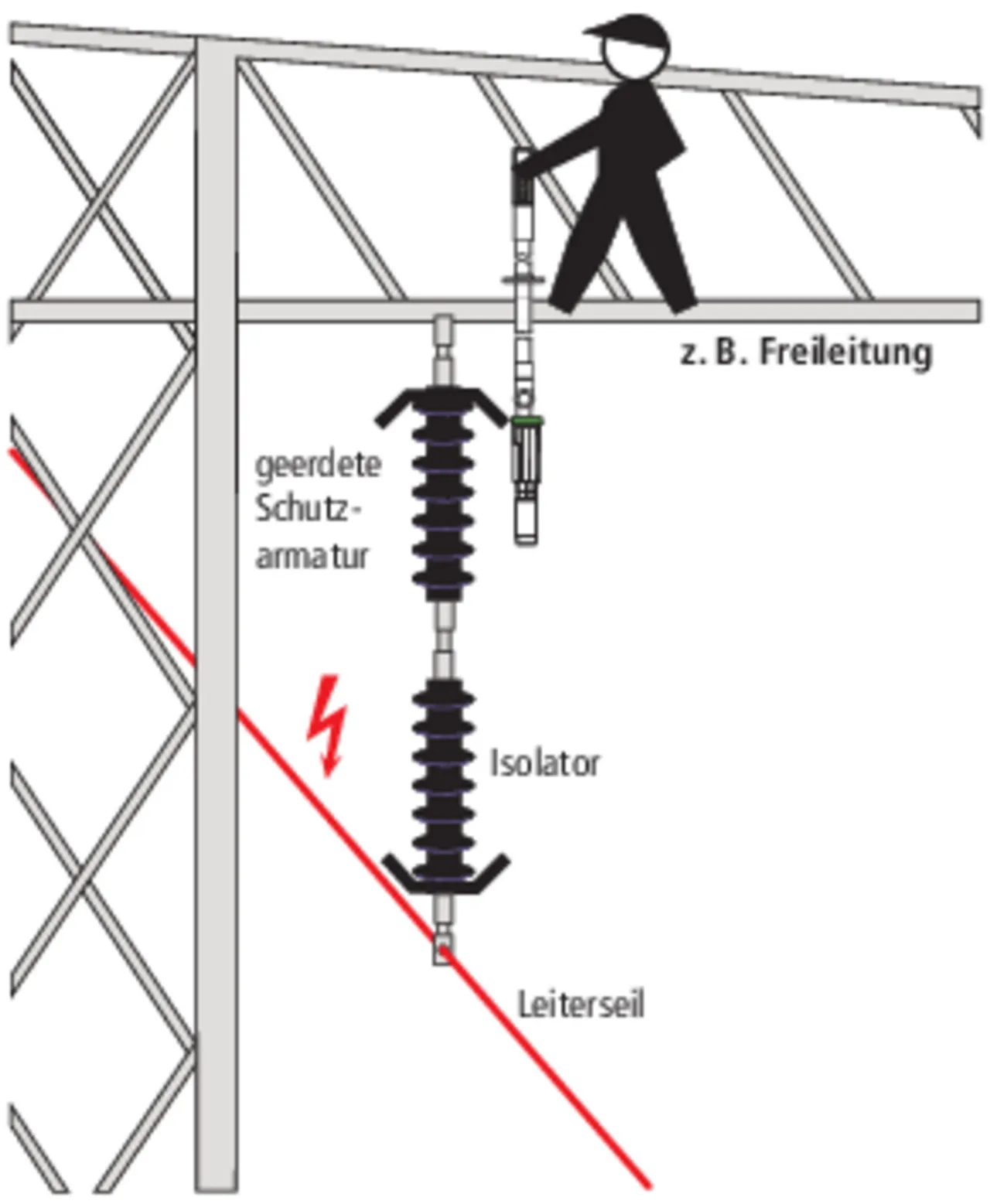

Der Abstands-Spannungsprüfer ASP mit dem E-Feldsensor der Kategorie „L“ ist mit dem grünen Ring so an die letzte, geerdete Schutzarmatur anzulegen, dass der E-Feldsensor in Richtung des am anderen Isolatorenende befestigten Leiterseiles zeigt.
:quality(98)/dehn.at/store/f/49965389/HDVORSCHAU/767571az1.jpg)
:quality(98)/dehn.at/store/f/49965390/HDVORSCHAU/767571az2.jpg)

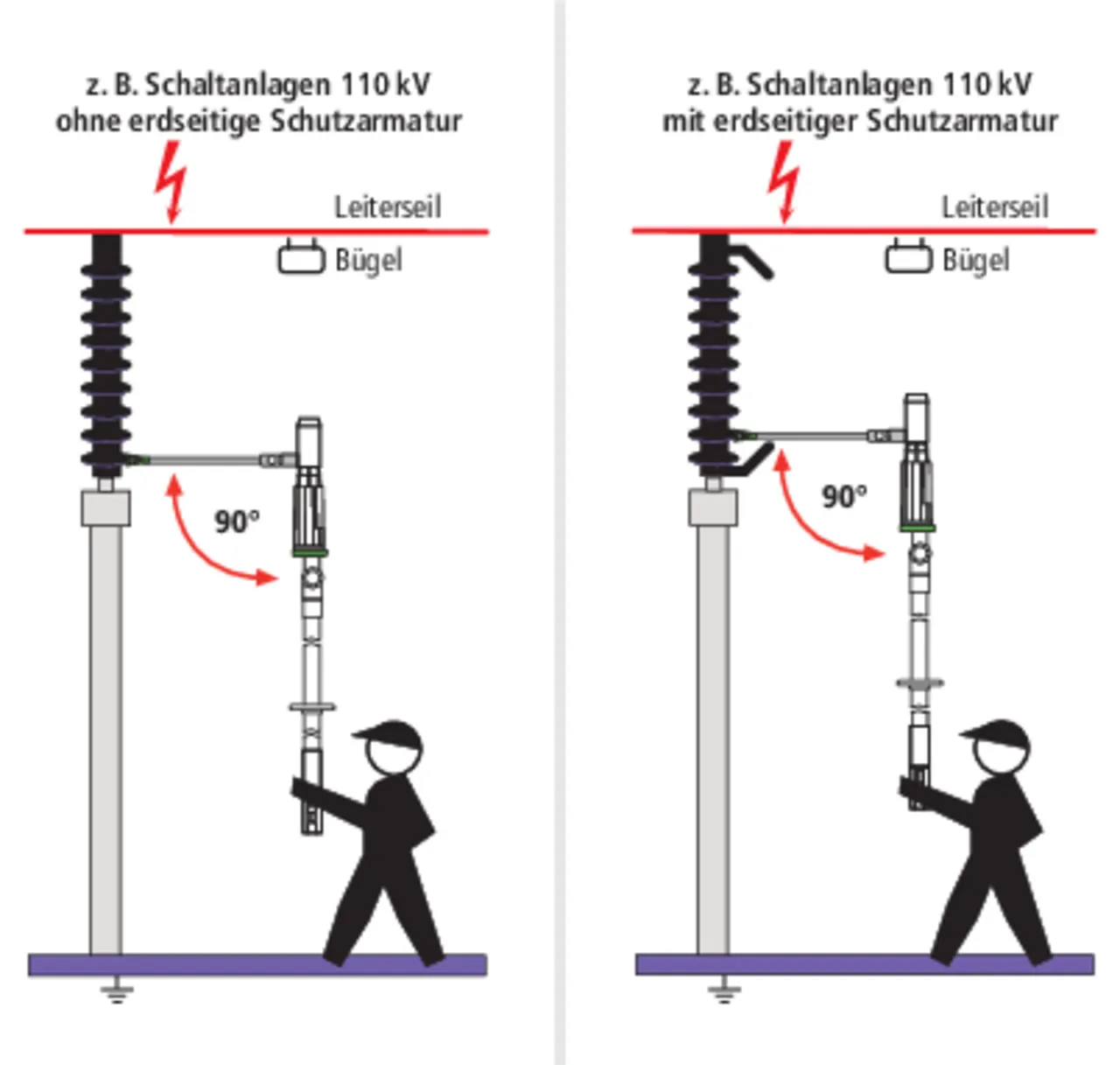

Der Abstands-Spannungsprüfer ASP mit dem E-Feldsensor der Kategorie „S“ ist mit der grünen Markierung des Auslegers im 90°-Winkel an den untersten Isolatorteller anzulegen.
Sollte erdseitig eine Schutzarmatur vorhanden sein, ist der Ausleger am nächstmöglichen Isolatorteller oberhalb der Schutzarmatur anzulegen.
:quality(98)/dehn.at/store/f/49965390/HDVORSCHAU/767571az2.jpg)

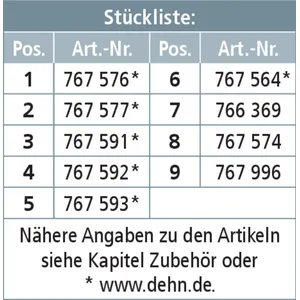

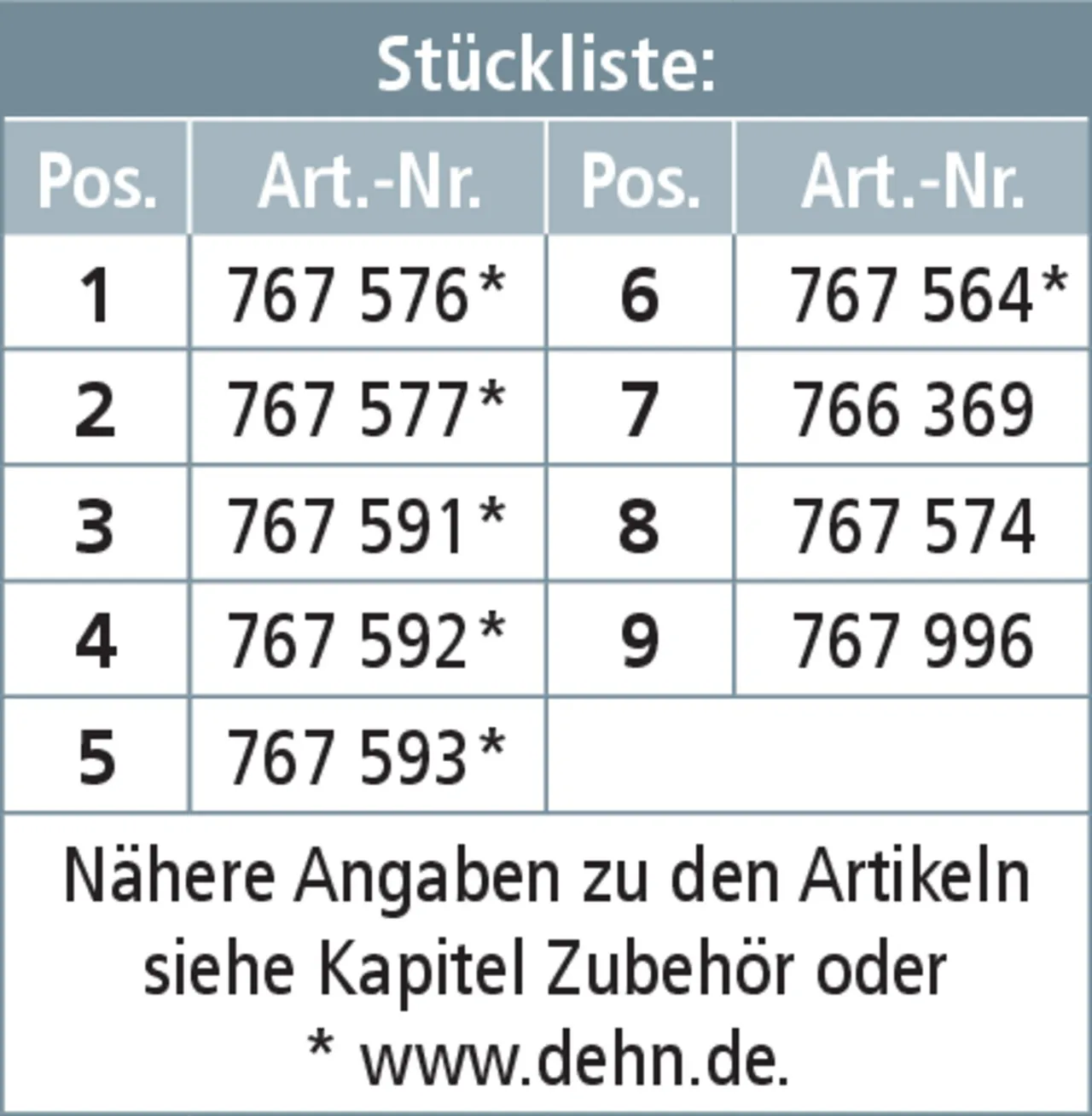

:quality(98)/dehn.at/store/f/49965391/HDVORSCHAU/767571_Fam_Stu%CC%88ckliste_D.jpg)
:quality(98)/dehn.at/store/f/49965391/HDVORSCHAU/767571_Fam_Stu%CC%88ckliste_D.jpg)

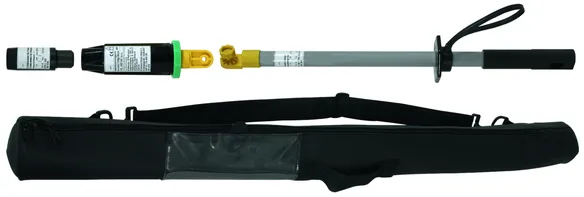

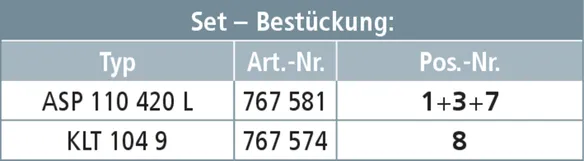

Art.-Nr. 767571 ASPS 110 420 L
GTIN 4013364124967, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.23 kg, VPE: 1.00 Stk.
Vorgänger:quality(98)/dehn.at/store/f/49965400/HDVORSCHAU/767571.jpg)
:quality(98)/dehn.at/store/f/49965400/HDVORSCHAU/767571.jpg)
:quality(98)/dehn.at/store/f/49965401/HDVORSCHAU/767571m_D.jpg)
:quality(98)/dehn.at/store/f/49965401/HDVORSCHAU/767571m_D.jpg)
:quality(98)/dehn.at/store/f/49965402/HDVORSCHAU/767571_Set_D.jpg)
:quality(98)/dehn.at/store/f/49965402/HDVORSCHAU/767571_Set_D.jpg)
Technische Daten
| Nennspannung (UN ) | 110 ... 420 kV |
| Frequenz | 50 Hz |

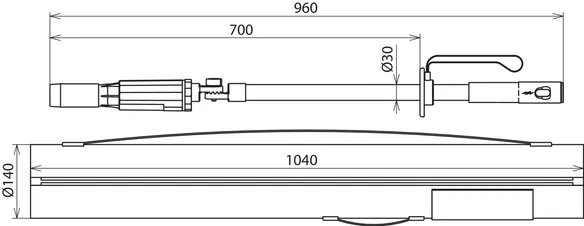

| Gesamtlänge (lG ) | 960 mm |

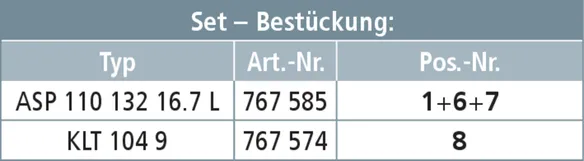

Art.-Nr. 767565 ASPS 110 132 16.7 L
GTIN 4013364143760, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.27 kg, VPE: 1.00 Stk.
:quality(98)/dehn.at/store/f/49965428/HDVORSCHAU/767571.jpg)
:quality(98)/dehn.at/store/f/49965428/HDVORSCHAU/767571.jpg)
:quality(98)/dehn.at/store/f/49965429/HDVORSCHAU/767571m_D.jpg)
:quality(98)/dehn.at/store/f/49965429/HDVORSCHAU/767571m_D.jpg)
:quality(98)/dehn.at/store/f/49965430/HDVORSCHAU/767565_Set_D.jpg)
:quality(98)/dehn.at/store/f/49965430/HDVORSCHAU/767565_Set_D.jpg)
Technische Daten
| Nennspannung (UN ) | 110 ... 132 kV |
| Frequenz | 16,7 Hz |
| Gesamtlänge (lG ) | 960 mm |
| DB Zeichnungs-Nr. | 3 Eku 710 002 |

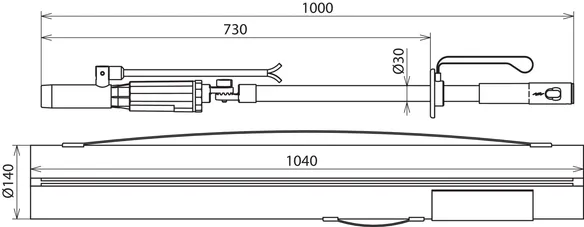

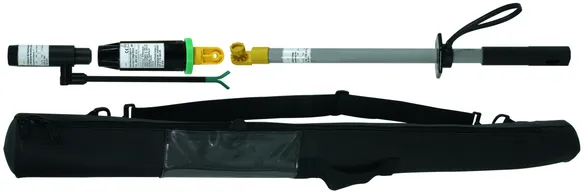

Art.-Nr. 767572 ASPS 110 420 S
GTIN 4013364124974, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.21 kg, VPE: 1.00 Stk.
:quality(98)/dehn.at/store/f/49965439/HDVORSCHAU/767572.jpg)
:quality(98)/dehn.at/store/f/49965439/HDVORSCHAU/767572.jpg)
:quality(98)/dehn.at/store/f/49965440/HDVORSCHAU/767572m_D.jpg)
:quality(98)/dehn.at/store/f/49965440/HDVORSCHAU/767572m_D.jpg)
:quality(98)/dehn.at/store/f/49965441/HDVORSCHAU/767572_Set_D.jpg)
:quality(98)/dehn.at/store/f/49965441/HDVORSCHAU/767572_Set_D.jpg)
Technische Daten
| Nennspannung (UN ) | 110 ... 420 kV |
| Frequenz | 50 Hz |
| Gesamtlänge (lG ) | 1000 mm |

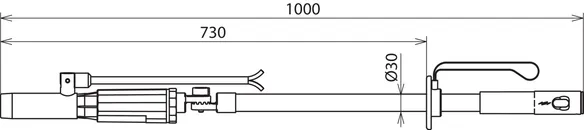

Art.-Nr. 767582 ASP 110 420 S
GTIN 4013364144569, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.47 kg, VPE: 1.00 Stk.
:quality(98)/dehn.at/store/f/49965450/HDVORSCHAU/767582.jpg)
:quality(98)/dehn.at/store/f/49965450/HDVORSCHAU/767582.jpg)
:quality(98)/dehn.at/store/f/49965451/HDVORSCHAU/767582m_D.jpg)
:quality(98)/dehn.at/store/f/49965451/HDVORSCHAU/767582m_D.jpg)
:quality(98)/dehn.at/store/f/49965452/HDVORSCHAU/767572_Set_D.jpg)
:quality(98)/dehn.at/store/f/49965452/HDVORSCHAU/767572_Set_D.jpg)
Technische Daten
| Nennspannung (UN ) | 110 ... 420 kV |
| Frequenz | 50 Hz |
| Gesamtlänge (lG ) | 1000 mm |

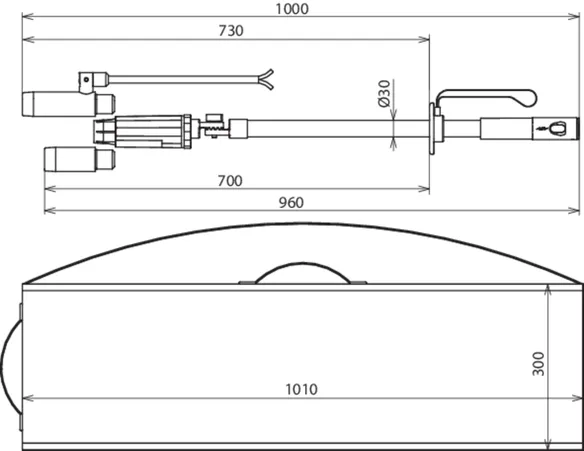

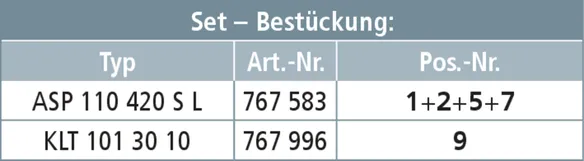

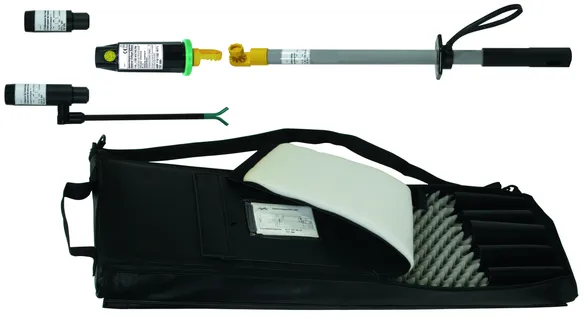

Art.-Nr. 767573 ASPS 110 420 S L
GTIN 4013364134270, Zolltarifnr. (EU): 90303370, Bruttogewicht: 4.94 kg, VPE: 1.00 Stk.
:quality(98)/dehn.at/store/f/49965458/HDVORSCHAU/767573.jpg)
:quality(98)/dehn.at/store/f/49965458/HDVORSCHAU/767573.jpg)
:quality(98)/dehn.at/store/f/49965459/HDVORSCHAU/767573m_D.jpg)
:quality(98)/dehn.at/store/f/49965459/HDVORSCHAU/767573m_D.jpg)
:quality(98)/dehn.at/store/f/49965460/HDVORSCHAU/767573_Set_D.jpg)
:quality(98)/dehn.at/store/f/49965460/HDVORSCHAU/767573_Set_D.jpg)
Technische Daten
| Nennspannung (UN ) | 110 ... 420 kV |
| Frequenz | 50 Hz |
| Gesamtlänge (lG ) | 1000 mm |
