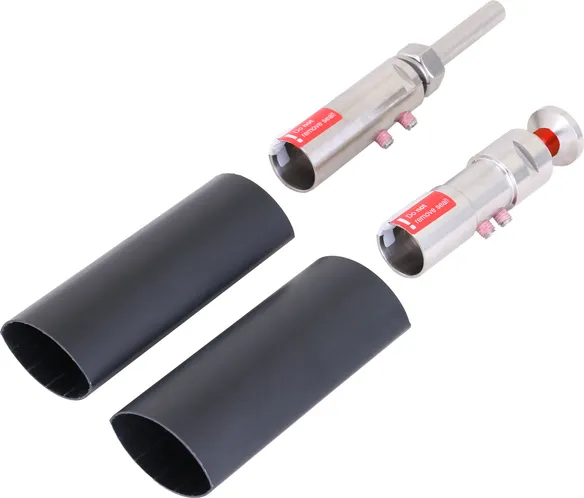

Anschlusselemente für HVI long Leitung

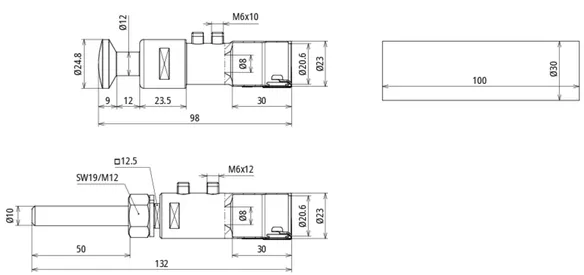

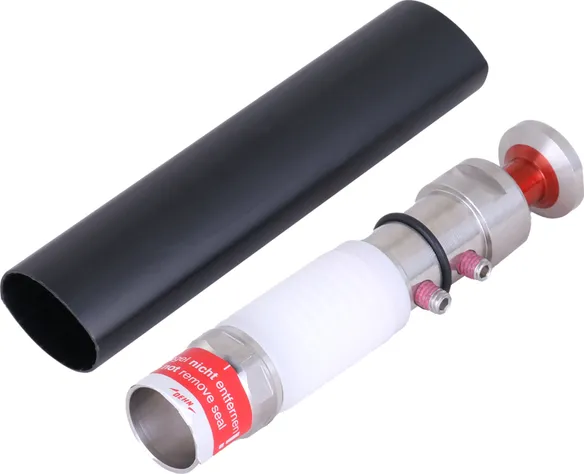

Anschlussset für HVI long Leitung Ø20 mm für Rohrinnenverlegung

Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden, beim Erstellen des Endverschlusses der Leitung im Stützrohr (Kopfstück) und Anschlusselement zum Anschließen an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. zwei Schrumpfschläuche).

Diese Anschlusselemente können bei HVI long Stützrohren verwendet werden.

1 Produkt

Art.-Nr. 819145 HVI LO ASS RIV KF 20 V2A

GTIN 4013364152533, Zolltarifnr. (EU): 85359000, Bruttogewicht: 348.00 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Anschlussset für HVI long Leitung 20mm D für Rohrinnenverlegung NIRO
Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LO ASS RIV KF 20 V2A
Art.-Nr.: 819145
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819145 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819145 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

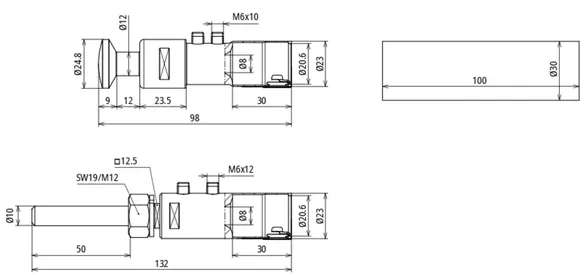

Anschlussset für HVI long Leitung Ø20 mm für Rohraußenverlegung

Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden, beim Erstellen des Endverschlusses der Leitung außen am Stützrohr (Kopfstück für Anschlussplatte) und Anschlusselement zum Anschließen an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. zwei Schrumpfschläuchen).

Diese Anschlusselemente können nur in Kombination mit dem Befestigungsset (Art.-Nr. 819 294) bei HVI long Stützrohren verwendet werden.

1 Produkt

Art.-Nr. 819146 HVI LO ASS RAV KF 20 V2A

GTIN 4013364152540, Zolltarifnr. (EU): 85359000, Bruttogewicht: 380.00 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Anschlussset für HVI long Leitung 20mm D für Rohraußenverlegung NIRO
Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LO ASS RAV KF 20 V2A
Art.-Nr.: 819146
oder gleichwertig.



Technische Daten

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819146 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819146 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Anschlusselement (Kopfstück) für HVI long Leitung Ø20 mm für Rohraußenverlegung

Anschlusselement zum Abschließen der HVI long Leitung, beim Erstellen des Endverschlusses der Leitung außen am Stützrohr (Kopfstück für Anschlussplatte, inkl. ein Schrumpfschlauch).

1 Produkt

Art.-Nr. 819197 AEA KO KF HVI 20 SW V2A

GTIN 4013364222236, Zolltarifnr. (EU): 85359000, Bruttogewicht: 195.98 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Anschlusselement (Kopfstück) zum Abschließen der HVI long Leitung
Anschlusselement zum Abschließen der HVI long Leitung
beim Erstellen des Endverschlusses der Leitung außen
am Stützrohr (Kopfstück für Anschlussplatte, inkl. ein
Schrumpfschlauch).
Werkstoff: NIRO
Anschluss: Gewinde M12
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: AEA KO KF HVI 20 SW V2A
Art.-Nr.: 819197
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Anschluss Gewinde M12
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819197 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819197 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

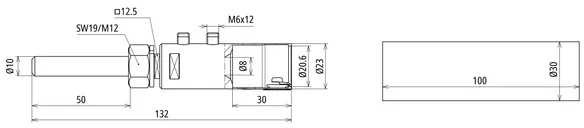

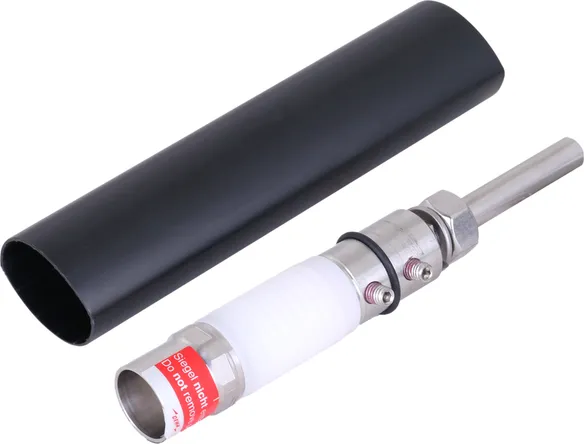

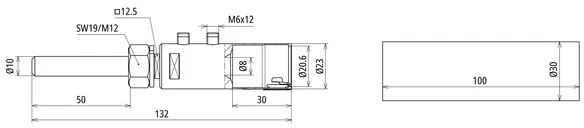

Anschlusselement für HVI long Leitung Ø20 mm

Anschlusselement zum Abschließen der HVI long Leitung, beim Erstellen des Endverschlusses der Leitung für andere Teile des Äußeren Blitzschutzes oder der Erdungsanlage (inkl. ein Schrumpfschlauch).

1 Produkt

Art.-Nr. 819199 AE BO10 KF HVI 20 SW V2A

GTIN 4013364222274, Zolltarifnr. (EU): 85359000, Bruttogewicht: 196.00 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Anschlusselement zum Abschließen der HVI long Leitung 20mm D
Anschlusselement zum Abschließen der HVI long Leitung
beim Erstellen des Endverschlusses der Leitung für
andere Teile des Äußeren Blitzschutzes oder der
Erdungsanlage (inkl. ein Schrumpfschlauch)
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: AE BO10 KF HVI 20 SW V2A
Art.-Nr.: 819199
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819199 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819199 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Anschlussset für HVI long Leitung Ø23 mm für Rohrinnenverlegung

Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden, beim Erstellen des Endverschlusses der Leitung im Stützrohr (Kopfstück) und Anschlusselement zum Anschließen an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. vier Schrumpfschläuche, 2x schwarz, 2x grau).

Diese Anschlusselemente können bei HVI long Stützrohren verwendet werden.

1 Produkt

Art.-Nr. 819147 HVI LO ASS RIV KF 23 V2A

GTIN 4013364152557, Zolltarifnr. (EU): 85359000, Bruttogewicht: 360.01 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Anschlussset für HVI long Leitung 23mm D
für Rohrinnenverlegung NIRO
Anschlusselemente zum Abschließen der HVI long Leitung
an beiden Enden; beim Erstellen des Endverschlusses
der Leitung im Stützrohr (Kopfstück) und Anschlusselement
für andere Teile des Äußeren Blitzschutzes oder der
Erdungsanlage (inkl. vier Schrumpfschläuche 2x schwarz, 2x grau).
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LO ASS RIV KF 23 V2A
Art.-Nr.: 819147
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819147 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819147 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Anschlussset für HVI long Leitung Ø23 mm für Rohraußenverlegung

Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden, beim Erstellen des Endverschlusses der Leitung außen am Stützrohr (Kopfstück für Anschlussplatte) und Anschlusselement zum Anschließen an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. vier Schrumpfschläuche, 2x schwarz, 2x grau).
Diese Anschlusselemente können nur in Kombination mit dem Befestigungsset (Art.-Nr. 819 294) und bei HVI long Stützrohren verwendet werden.

1 Produkt

Art.-Nr. 819148 HVI LO ASS RAV KF 23 V2A

GTIN 4013364152564, Zolltarifnr. (EU): 85359000, Bruttogewicht: 388.00 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Anschlussset für HVI long Leitung 23mm D
für Rohraußenverlegung NIRO
Anschlusselemente zum Abschließen der
HVI long Leitung an beiden Enden;
beim Erstellen des Endverschlusses der Leitung
außen am Stützrohr (Kopfstück für Anschlussplatte)
und Anschlusselement für andere Teile des
Äußeren Blitzschutzes oder der Erdungsanlage
(inkl. vier Schrumpfschläuche 2x schwarz,
2x grau)
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LO ASS RAV KF 23 V2A
Art.-Nr.: 819148
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819148 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819148 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

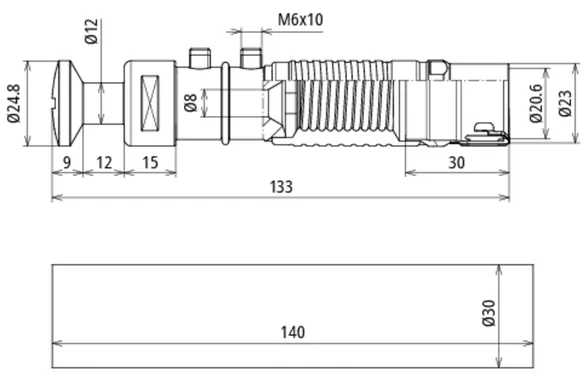

Anschlusselement (Kopfstück) für HVI long Leitung Ø23 mm für Rohraußenverlegung

Anschlusselement zum Abschließen der HVI long Leitung, beim Erstellen des Endverschlusses der Leitung außen am Stützrohr (Kopfstück für Anschlussplatte, inkl. zwei Schrumpfschläuche, 1x schwarz, 1x grau).

1 Produkt

Art.-Nr. 819196 AEA KO KF HVI 23 GR V2A

GTIN 4013364222229, Zolltarifnr. (EU): 85359000, Bruttogewicht: 195.50 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Anschlusselement (Kopfstück) 23 mm D Rohrausßenverlegung NIRO
Anschlusselement zum Abschließen der HVI long Leitung
beim Erstellen des Endverschlusses der Leitung außen
am Stützrohr (Kopfstück für Anschlussplatte,
inkl. zwei Schrumpfschläuche).
Werkstoff: NIRO
Anschluss: Gewinde M12
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: AEA KO KF HVI 23 GR V2A
Art.-Nr.: 819196
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Anschluss Gewinde M12
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819196 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819196 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

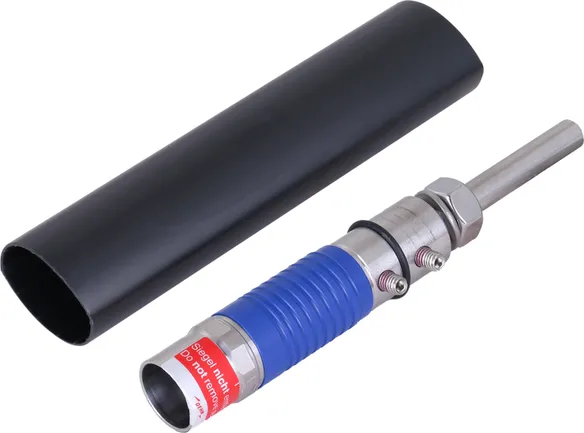

Anschlusselement für HVI long Leitung Ø23 mm

Anschlusselement zum Abschließen der HVI long Leitung beim Erstellen des Endverschlusses der Leitung für andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. zwei Schrumpfschläuche, 1x schwarz, 1x grau).

1 Produkt

Art.-Nr. 819198 AE BO10 KF HVI 23 GR V2A

GTIN 4013364222250, Zolltarifnr. (EU): 85359000, Bruttogewicht: 202.00 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Anschlusselement für HVI long Leitung 23mm D NIRO
Anschlusselement zum Abschließen der HVI long Leitung
beim Erstellen des Endverschlusses der Leitung für
andere Teile des Äußeren Blitzschutzes oder der
Erdungsanlage (inkl. zwei Schrumpfschläuche).
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: AE BO10 KF HVI 23 GR V2A
Art.-Nr.: 819198
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819198 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819198 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

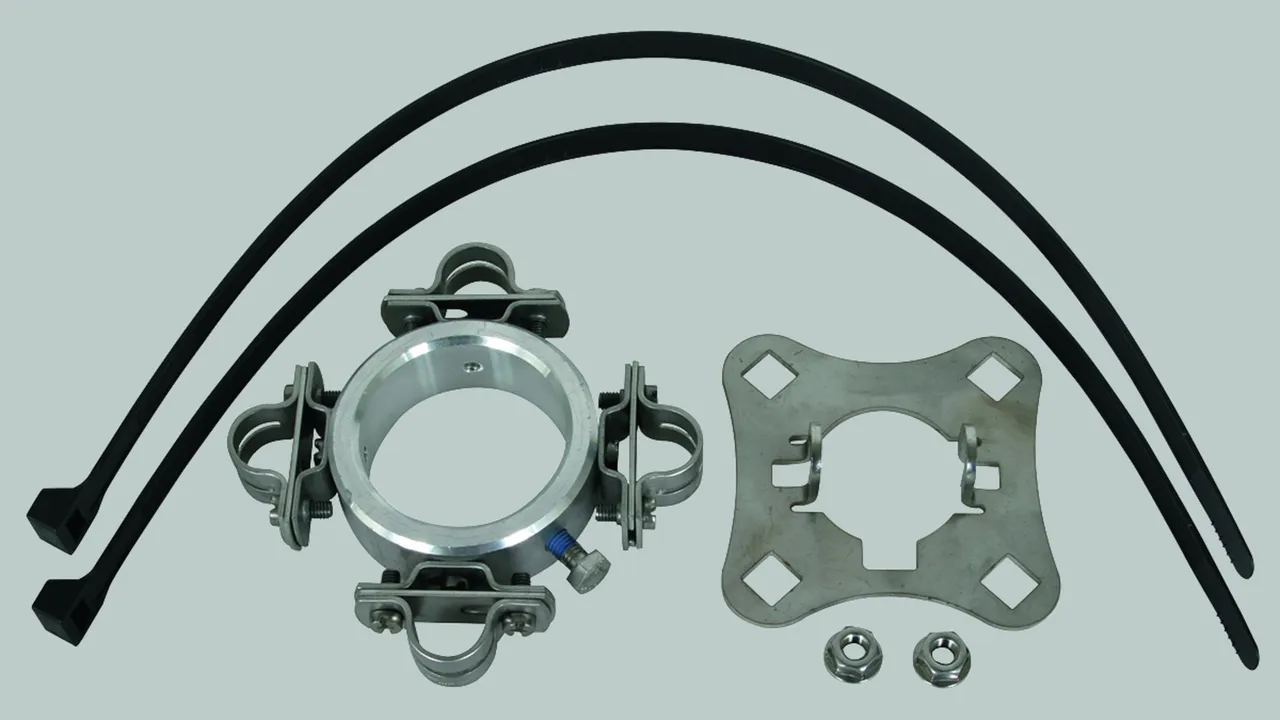

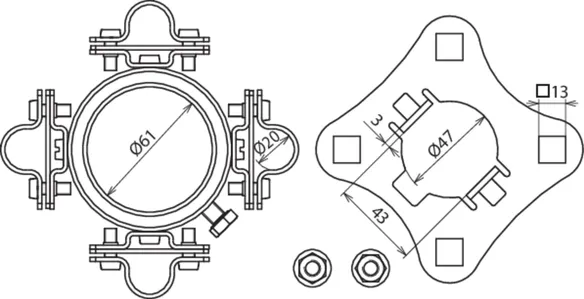

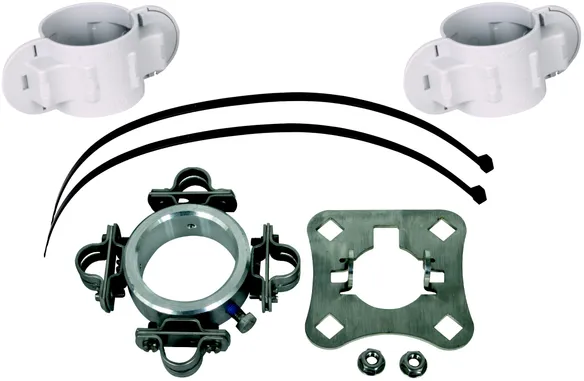

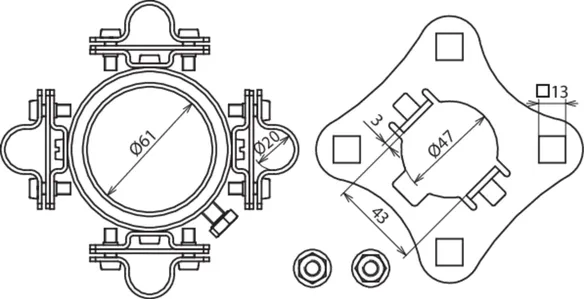

Befestigungsset für HVI long Leitung schwarz / grau

Befestigungsset zur Montage der HVI long Leitung an HVI long Stützrohren, bestehend aus Anschlussplatte (vierfach, inkl. zwei Sperrzahnmuttern) und Befestigungsring mit vier geschlitzten Leitungshaltern (Ø20 mm) für den Endverschluss (inkl. zwei Kabelbinder mit Kunststoffhalterhalbteilen).

1 Produkt

Art.-Nr. 819294 BFS D61 4X20

GTIN 4013364152571, Zolltarifnr. (EU): 85389099, Bruttogewicht: 780.80 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Befestigungsset für HVI long Leitung 20mm D NIRO / Al
Befestigungsset zur Montage der
HVI long Leitung am Stützrohr D 50 mm,
bestehend aus Anschlussplatte
(4-fach, inkl. zwei Sperrzahnmuttern) und
Befestigungsring mit vier geschlitzten
Leitungshaltern für den Endverschluss (inkl. zwei Kabelbinder).
Werkstoff: NIRO / Al
Aufnahme Anschlussplatte: Vierkantloch 13 mm
Leitungshalter: 4 x 20 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: BFS D61 4X20
Art.-Nr.: 819294
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO / Al
Aufnahme Anschlussplatte Vierkantloch 13 mm
Leitungshalter 4 x 20 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819294 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819294 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

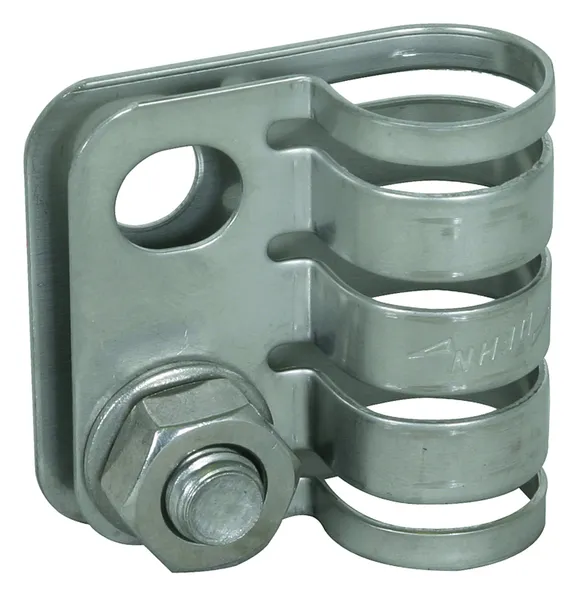

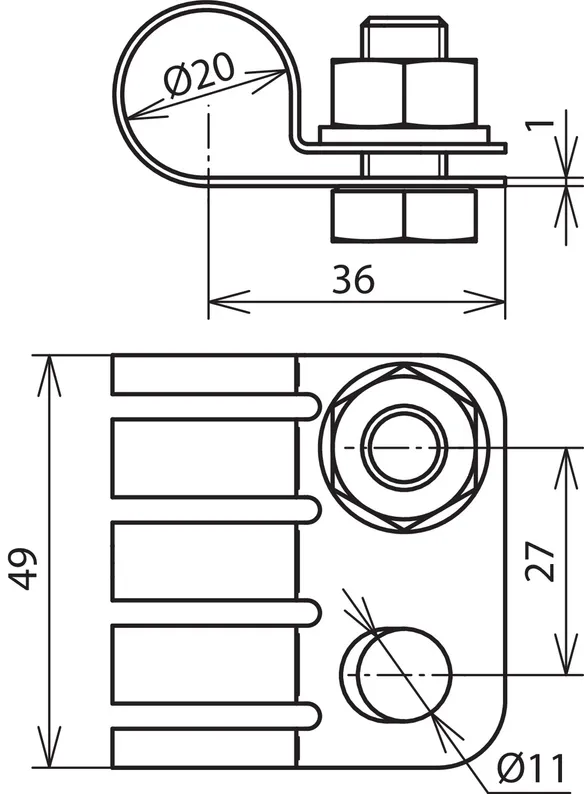

PA-Anschlusselement für HVI long Leitung

Zum Absteuern des elektrischen Feldes der HVI long Leitung im Bereich des Endverschlusses.
Speziell geschlitzte Auflagefläche zur elektrischen Kontaktierung des halbleitenden Mantels.

1 Produkt

Art.-Nr. 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, Zolltarifnr. (EU): 85359000, Bruttogewicht: 72.00 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

PA-Anschlusselement für HVI long Leitung NIRO
PA-Anschlusselement für HVI long Leitung
zum Absteuern des elektrischen Feldes der HVI Leitung
im Bereich des Endverschlusses.
Speziell geschlitze Auflagefläche zur elektrischen
Kontaktierung des halbleitenden Mantels.
Werkstoff: NIRO
Klemmbereich Ø: 20 mm
Anschlussbohrung Ø: 11 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: PAE 20 23 AB11 V2A
Art.-Nr.: 410229
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Ø 20 mm
Anschlussbohrung Ø 11 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 410229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

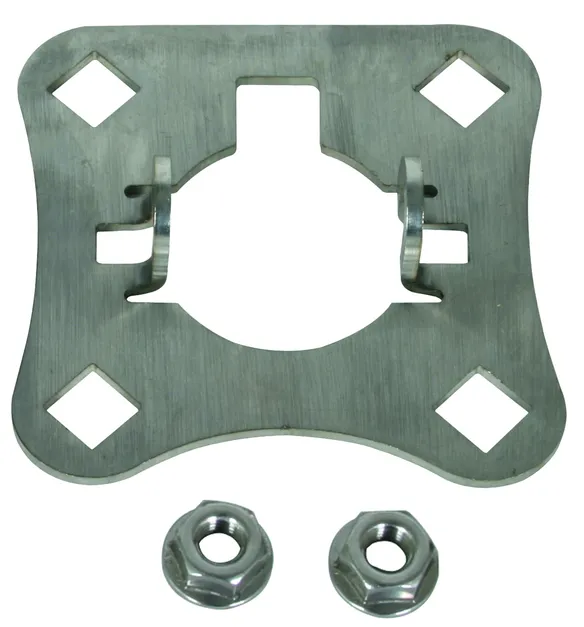

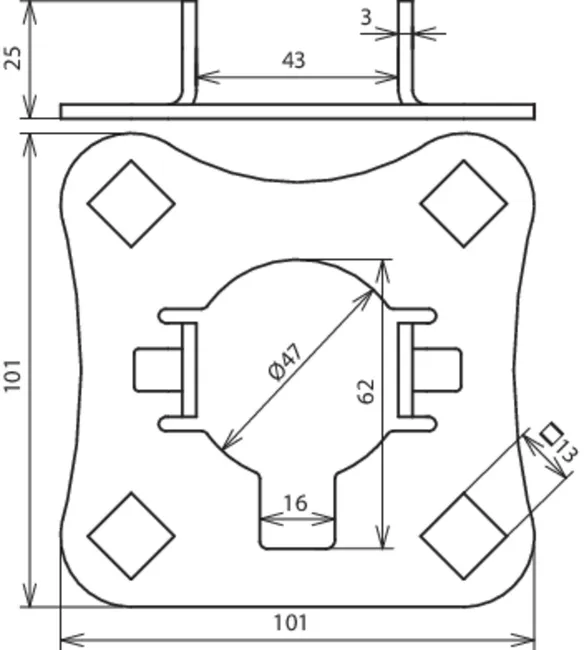

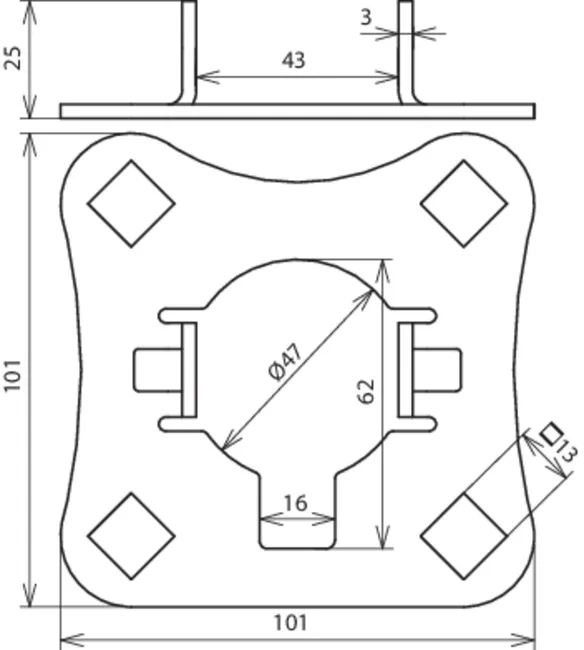

Anschlussplatte

Anschlussplatte (vierfach, inkl. zwei Sperrzahnmuttern) zur Montage der HVI long Leitung am Stützrohr Ø50 mm (z. B. Art.-Nr. 105 330, 105 331, 105 332, 105 333).

1 Produkt

Art.-Nr. 819288 AP SR D50 4AE HVI V2A

GTIN 4013364236479, Zolltarifnr. (EU): 85389099, Bruttogewicht: 176.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

Anschlussplatte NIRO
Anschlussplatte (vierfach, inkl. zwei Sperrzahnmuttern)
zur Montage der HVI long Leitung
am Stützrohr D 50 mm
(z.B. Art.-Nr. 105 330, 105 331, 105 332, 105 333).
Werkstoff: NIRO
Aufnahme Anschlussplatte: Vierkantloch 13
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: AP SR D50 4AE HVI V2A
Art.-Nr.: 819288
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Aufnahme Anschlussplatte Vierkantloch 13
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819288 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819288 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Stützrohr-Manschette zur Schallreduktion

1 Produkt

Art.-Nr. 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, Zolltarifnr. (EU): 85389099, Bruttogewicht: 109.60 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

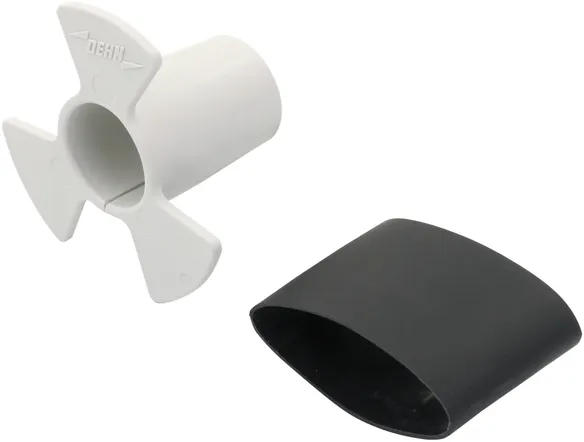

Stützrohr-Manschette zur Schallreduktion
für innenverlegter HVI long Leitung
Ø20 mm und Ø23 mm im Stützrohr
Werkstoff: Kunststoff
Verwendbar für: HVI long schwarz und HVI long grau
Durchmesser Ø Leitung: 20 / 23 mm

Fabrikat: DEHN
Typ: SCHIRM HVI SCH RED
Art.-Nr.: 819235
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Kunststoff
Verwendbar für HVI long schwarz und HVI long grau
Durchmesser Ø Leitung 20 / 23 mm

Artikel 819235 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819235 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

nach oben
