Stative für Stützrohre mit seitlichem Auslass

Stative zur Aufnahme von HVI-Stützrohren für innen-/außenverlegte HVI Leitung im / am Stützrohr, mit Doppelüberleger für den Anschluss 2x Rd 8-10 mm. Anpassung an die Dachneigung bis max. 10° mittels variabler Fixierung am Sockelhalter.

Jeweils im Zubehör separat verfügbar sind die stapelbaren Betonsockel, die Unterlegplatten und das Sockelhalterset zur Aufnahme weiterer Betonsockel.

Hinweis: Informationen zur Materialverträglichkeit Dachleitungshalter sowie Unterlegplatten in Verbindung mit Dachteilen, können bei DEHN angefordert werden.

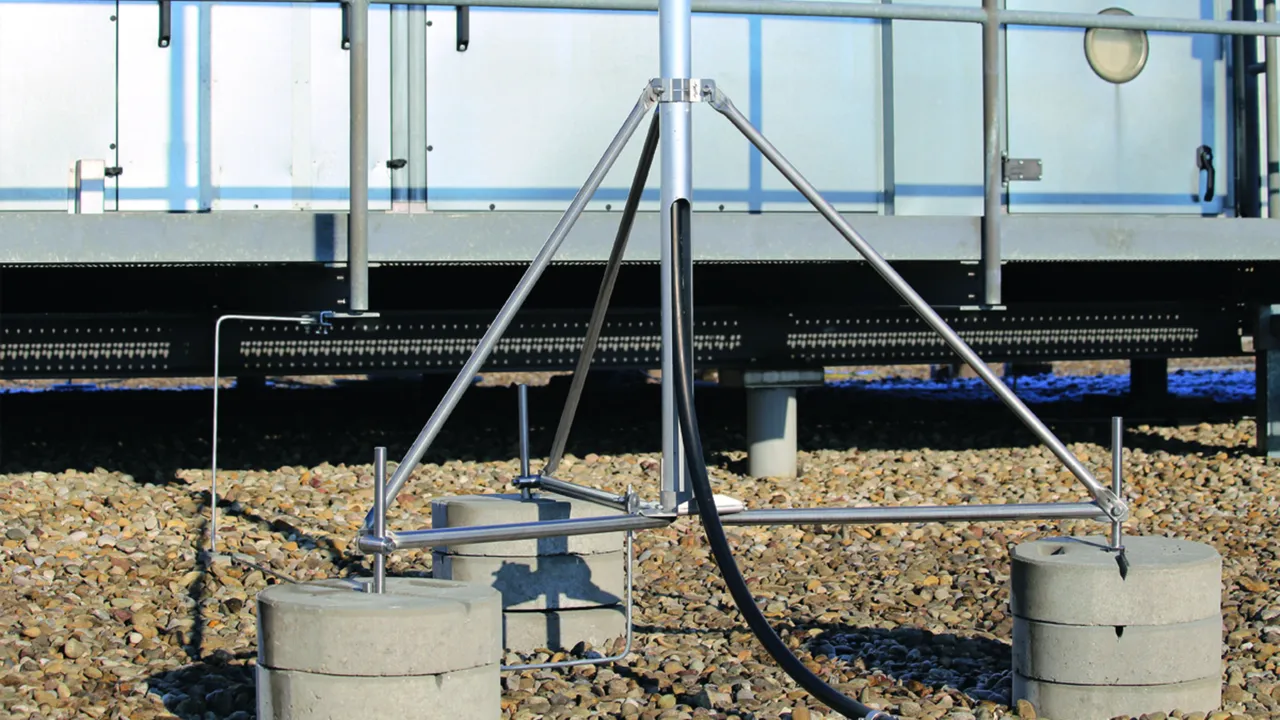

Dreibeinstativ klein

Für Fangstangen D40, DEHNiso-Combi-Stützrohre mit Fangspitze / -stange oder HVI Leitung verlegt im / am Stützrohr.

1 Produkt

Art.-Nr. 107390 DBS KB D50 RA680 V2A

GTIN 4013364478466, Zolltarifnr. (EU): 85389099, Bruttogewicht: 7.75 kg, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 107390.stp

      Sie müssen angemeldet sein um 107390.stp herunterzuladen.

      Login
    • 107390.igs

      Sie müssen angemeldet sein um 107390.igs herunterzuladen.

      Login
    • 107390.jt

      Sie müssen angemeldet sein um 107390.jt herunterzuladen.

      Login
    • 107390.dwg

      Sie müssen angemeldet sein um 107390.dwg herunterzuladen.

      Login
    • 107390m_D.dxf

      Sie müssen angemeldet sein um 107390m_D.dxf herunterzuladen.

      Login
Dreibeinstativ klein NIRO (Ausführung klappbar)
Dreibeinstativ (Ausführung klappbar) für Stützrohre
D 50 mm mit seitlichem Auslass oder Fangstange
D 40 mm mit Reduzierungszubehör
Mit Doppelüberleger für den Anschluss 2x Rd 8-10 mm
Zum Errichten mit Betonsockel (Gewicht 17 kg)
Ausgleich Dachneigungwinkel bis max 10°
Stapelbare Betonsockel (Art.-Nr. 102 010)
Unterlegplatte (Art.-Nr. 102 050)
Sockelhalterset (Art.-Nr. 107 396)
Reduzierungszubehör (Art.-Nr. 107 399)
sind separat zu bestellen.
Dreibeinstative sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dimensioniert.
Werkstoff Stativ: NIRO
Aufnahme: 50 und 40*) mm
Radius: 680 mm

Fabrikat: DEHN
Typ: DBS KB D50 RA680 V2A
Art.-Nr.: 107390
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Stativ NIRO
Aufnahme 50 und 40*) mm
Radius 680 mm
Platzbedarf Stativ 1175 x 1020 mm
*) Nur mit Adapterset Art-Nr. 107 399.

Artikel 107390 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 107390 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dreibeinstativ groß

Für Fangstangen D40, DEHNiso-Combi-Stützrohre mit Fangspitze / -stange oder HVI Leitung verlegt im / am Stützrohr.

1 Produkt

Art.-Nr. 107391 DBS KB D50 RA1330 V2A

GTIN 4013364478473, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.60 kg, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 107391.stp

      Sie müssen angemeldet sein um 107391.stp herunterzuladen.

      Login
    • 107391.igs

      Sie müssen angemeldet sein um 107391.igs herunterzuladen.

      Login
    • 107391.jt

      Sie müssen angemeldet sein um 107391.jt herunterzuladen.

      Login
    • 107391.dwg

      Sie müssen angemeldet sein um 107391.dwg herunterzuladen.

      Login
    • 107391m_D.dxf

      Sie müssen angemeldet sein um 107391m_D.dxf herunterzuladen.

      Login
Dreibeinstativ groß NIRO (Ausführung klappbar)
Dreibeinstativ (Ausführung klappbar) für Stützrohre
D 50 mm mit seitlichem Auslass und Doppelüberleger für
den Anschluss 2x Rd 8-10 mm, zum Errichten mit
Betonsockel (Gewicht 17 kg) mit Anpassung mittels
Sockelhalterset an die Dachneigung bis max. 10°.
Stapelbare Betonsockel (Art.-Nr. 102 010)
Unterlegplatte (Art.-Nr. 102 050)
Sockelhalterset (Art.-Nr. 107 396)
Reduzierungszubehör (Art.-Nr. 107 399)
sind separat zu bestellen.
Dreibeinstative sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dimensioniert.
Werkstoff Stativ: NIRO
Aufnahme: 50 und 40*) mm
Radius: 1330 mm

Fabrikat: DEHN
Typ: DBS KB D50 RA1330 V2A
Art.-Nr.: 107391
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Stativ NIRO
Aufnahme 50 und 40*) mm
Radius 1330 mm
Platzbedarf Stativ 2300 x 1995 mm
*) Nur mit Adapterset Art-Nr. 107 399.

Artikel 107391 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 107391 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Vierbeinstativ klein

Für Fangstangen D40, DEHNiso-Combi-Stützrohre mit Fangspitze / -stange oder HVI Leitung verlegt im / am Stützrohr.

1 Produkt

Art.-Nr. 107490 VBS KB D50 RA680 V2A

GTIN 4013364478480, Zolltarifnr. (EU): 85389099, Bruttogewicht: 10.38 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 107490.stp

      Sie müssen angemeldet sein um 107490.stp herunterzuladen.

      Login
    • 107490.igs

      Sie müssen angemeldet sein um 107490.igs herunterzuladen.

      Login
    • 107490.jt

      Sie müssen angemeldet sein um 107490.jt herunterzuladen.

      Login
    • 107490.dwg

      Sie müssen angemeldet sein um 107490.dwg herunterzuladen.

      Login
    • 107490m_D.dxf

      Sie müssen angemeldet sein um 107490m_D.dxf herunterzuladen.

      Login
Vierbeinstativ klein NIRO (Ausführung klappbar)
Vierbeinstativ (Ausführung klappbar) für Stützrohre
D 50 mm mit seitlichem Auslass oder Fangstange
D 40 mm mit Reduzierungszubehör
Mit Doppelüberleger für den Anschluss 2x Rd 8-10 mm
Zum Errichten mit Betonsockel (Gewicht 17 kg)
Ausgleich Dachneigungwinkel bis max 10°
Stapelbare Betonsockel (Art.-Nr. 102 010)
Unterlegplatte (Art.-Nr. 102 050)
Sockelhalterset (Art.-Nr. 107 396)
Reduzierungszubehör (Art.-Nr. 107 399)
sind separat zu bestellen.
Vierbeinstative sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dimensioniert.
Werkstoff Stativ: NIRO
Aufnahme: 50 und 40*) mm
Radius: 680 mm

Fabrikat: DEHN
Typ: VBS KB D50 RA680 V2A
Art.-Nr.: 107490
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Stativ NIRO
Aufnahme 50 und 40*) mm
Radius 680 mm
Platzbedarf Stativ 960 x 960 mm
*) Nur mit Adapterset Art-Nr. 107 399.

Artikel 107490 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 107490 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Vierbeinstativ groß

Für Fangstangen D40, DEHNiso-Combi-Stützrohre mit Fangspitze / -stange oder HVI Leitung verlegt im / am Stützrohr.

1 Produkt

Art.-Nr. 107491 VBS KB D50 RA1330 V2A

GTIN 4013364478497, Zolltarifnr. (EU): 85389099, Bruttogewicht: 17.63 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 107491.stp

      Sie müssen angemeldet sein um 107491.stp herunterzuladen.

      Login
    • 107491.igs

      Sie müssen angemeldet sein um 107491.igs herunterzuladen.

      Login
    • 107491.jt

      Sie müssen angemeldet sein um 107491.jt herunterzuladen.

      Login
    • 107491.dwg

      Sie müssen angemeldet sein um 107491.dwg herunterzuladen.

      Login
    • 107491m_D.dxf

      Sie müssen angemeldet sein um 107491m_D.dxf herunterzuladen.

      Login
Vierbeinstativ groß NIRO (Ausführung klappbar)
Vierbeinstativ (Ausführung klappbar) für Stützrohre
D 50 mm mit seitlichem Auslass oder Fangstange
D 40 mm mit Reduzierungszubehör
Mit Doppelüberleger für den Anschluss 2x Rd 8-10 mm
Zum Errichten mit Betonsockel (Gewicht 17 kg)
Ausgleich Dachneigungwinkel bis max 10°
Stapelbare Betonsockel (Art.-Nr. 102 010)
Unterlegplatte (Art.-Nr. 102 050)
Sockelhalterset (Art.-Nr. 107 396)
Reduzierungszubehör (Art.-Nr. 107 399)
sind separat zu bestellen.
Vierbeinstative sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dimensioniert.
Werkstoff Stativ: NIRO
Aufnahme: 50 und 40*) mm
Radius: 1330 mm

Fabrikat: DEHN
Typ: VBS KB D50 RA1330 V2A
Art.-Nr.: 107491
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Stativ NIRO
Aufnahme 50 und 40*) mm
Radius 1330 mm
Platzbedarf Stativ 1880 x 1880 mm
*) Nur mit Adapterset Art-Nr. 107 399.

Artikel 107491 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 107491 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
