Spannungsprüferset PHE III

Sicher – Spannungsfreiheit feststellen

Sichere Anzeigenerkennung
Leichte Handhabung
Universell einsetzbares Set
Kosten- / platzsparender Transport

Details

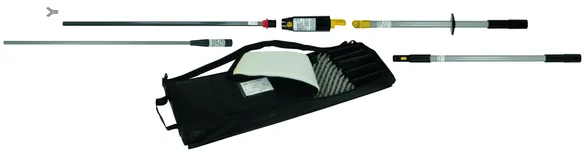

Nennspannung 20 kV / 50 Hz

Kategorie "S" für Schaltanlagen und Freileitungen.

1 Produkt

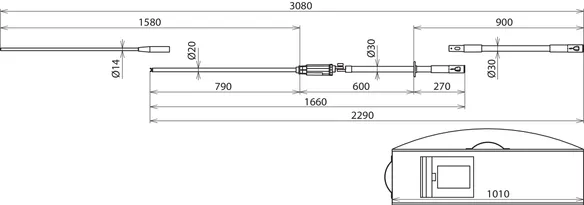

Art.-Nr. 767724 PHE3S 20 S ZK

GTIN 4013364125902, Zolltarifnr. (EU): 90303370, Bruttogewicht: 4.22 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

Zertifikate

Technische Daten

Nennspannung (U_N )	20 kV

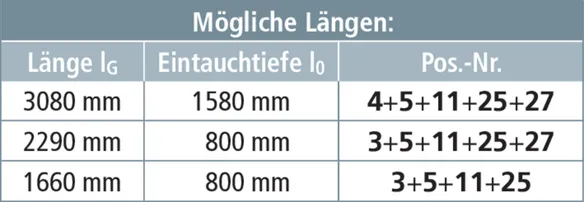

Gesamtlänge (l_{G max} )	3080 mm
Eintauchtiefe (I_{O max} )	1580 mm

Nennspannung (U_N )	20 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_{G max} )	3080 mm
Eintauchtiefe (I_{O max} )	1580 mm
Norm Prüfkopf	DIN VDE 0682-411 (EN/IEC 61243-1)
Norm Universalzahnkupplung	DIN VDE 0682-211 (EN/IEC 60832)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Artikel 767724 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767724 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Nennspannung 20 kV / 50 Hz

Kategorie "L" für Freileitungen.

1 Produkt

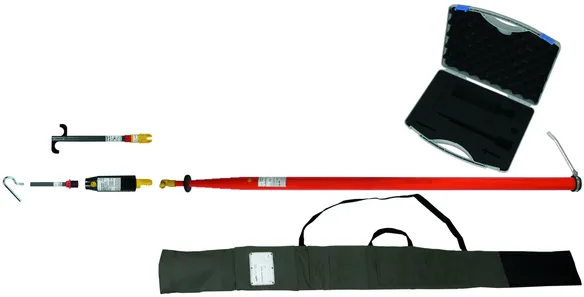

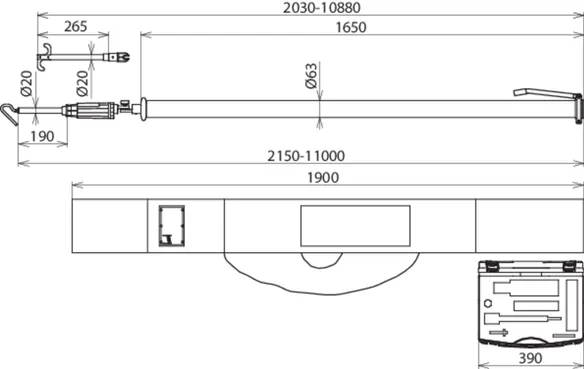

Art.-Nr. 767725 PHE3S 20 L ZK

GTIN 4013364125919, Zolltarifnr. (EU): 90303370, Bruttogewicht: 9.10 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Nennspannung (U_N )	20 kV
Gesamtlänge (l_{G max} / I_{G min} )	11000 / 2150 mm
Eintauchtiefe (I_O )	190 mm

Nennspannung (U_N )	20 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	L
Gesamtlänge (l_{G max} / I_{G min} )	11000 / 2150 mm
Eintauchtiefe (I_O )	190 mm
Norm Prüfkopf	DIN VDE 0682-411 (EN/IEC 61243-1)
Norm Universalzahnkupplung	DIN VDE 0682-211 (EN/IEC 60832)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Artikel 767725 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767725 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

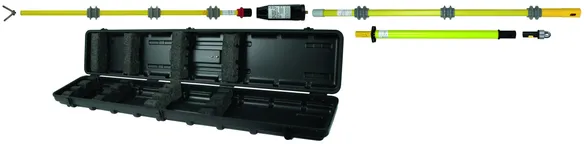

Nennspannungsbereich 60 ... 110 kV / 50 Hz

Kategorie "S" für Schaltanlagen und Freileitungen.

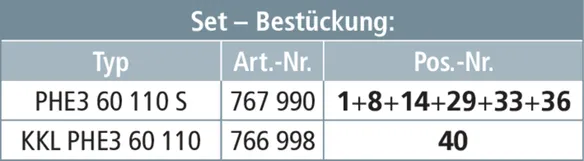

2 Produkte

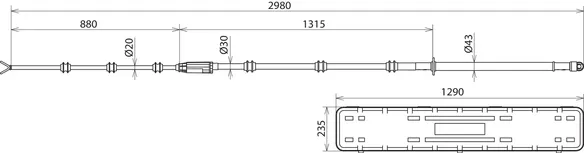

Art.-Nr. 767980 PHE3S2 60 110 S

GTIN 4013364125926, Zolltarifnr. (EU): 90303370, Bruttogewicht: 6.98 kg, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

Zertifikate

Technische Daten

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Artikel 767980 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767980 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767990 PHE3 60 110 S

GTIN 4013364135956, Zolltarifnr. (EU): 90303370, Bruttogewicht: 3.48 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Artikel 767990 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767990 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

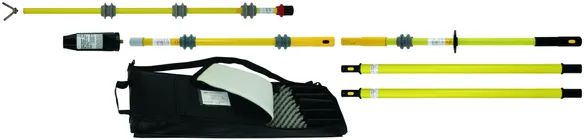

Nennspannungsbereich 60 ... 110 kV / 50 Hz, KODIERT

Spezielle Prüfspitze und Anzeigegerät sind zueinander kodiert. D. h., es passt mechanisch keine andere Prüfspitze in das verwendete Anzeigegerät. Eine Verwechslung mit anderen Prüfspitzen ist somit ausgeschlossen.

Kategorie "S" für Schaltanlagen und Freileitungen in kodierter Ausführung.

1 Produkt

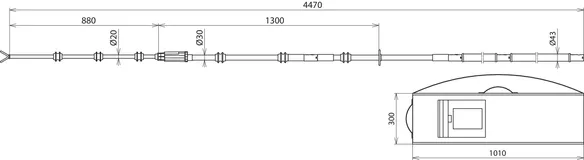

Art.-Nr. 769712 PHE3S60 110S CSN7774

GTIN 4013364242517, Zolltarifnr. (EU): 90303370, Bruttogewicht: 7.23 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (l_{G max} / I_{G min} )	4470 / 2840 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_{G max} / I_{G min} )	4470 / 2840 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Artikel 769712 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769712 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

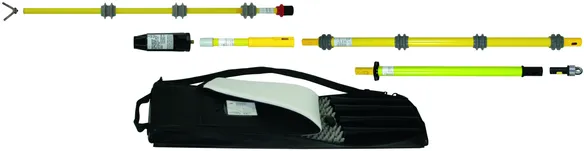

Nennspannungsbereich 110 ... 132 kV / 50 und 16,7 Hz

Ohne Umschaltung für Drehstromanlagen 50 Hz und mittig geerdete einphasige Bahnstromleitungen 16,7 Hz.
Keine Bereichsumschaltung notwendig.

Kategorie "S"

1 Produkt

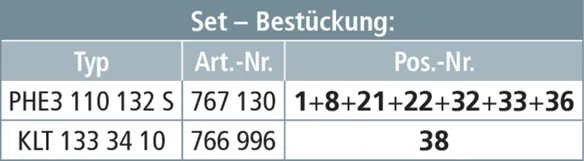

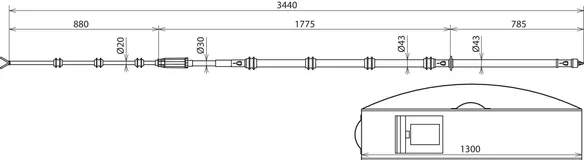

Art.-Nr. 767131 PHE3S 110 132 S

GTIN 4013364139411, Zolltarifnr. (EU): 90303370, Bruttogewicht: 6.20 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

Zertifikate

Technische Daten

Nennspannung (U_N )	110 ... 132 kV
Gesamtlänge (I_G )	3440 mm
Eintauchtiefe (I_O )	880 mm
DB Zeichnungs-Nr.	3 Eku 710 001
DB Material-Nr.	01 101 358

Nennspannung (U_N )	110 ... 132 kV
Spannungsart	AC
Frequenz	50 und 16,7 Hz
Kategorie	S
Gesamtlänge (I_G )	3440 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
DB Zeichnungs-Nr.	3 Eku 710 001
DB Material-Nr.	01 101 358

Artikel 767131 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767131 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Nennspannung 66 kV / 16,7 Hz

Kategorie "S" für einseitig geerdete Einphasenanlagen

1 Produkt

Art.-Nr. 769714 PHE3 66 16.7S SN7705

GTIN 4013364246768, Zolltarifnr. (EU): 90303370, Bruttogewicht: 3.76 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Nennspannung (U_N )	66 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	66 kV
Spannungsart	AC
Frequenz	16,7 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Freiluftanlagen
Anwendung	Oberleitungen elektrischer Bahnen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Artikel 769714 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769714 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
