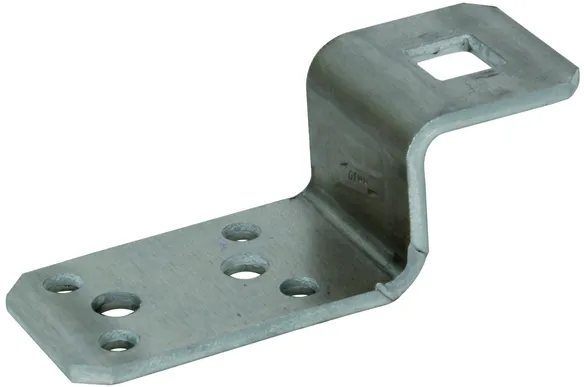

Art.-Nr. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

GTIN 4013364024908, Zolltarifnr. (EU): 85359000, Bruttogewicht: 23.90 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

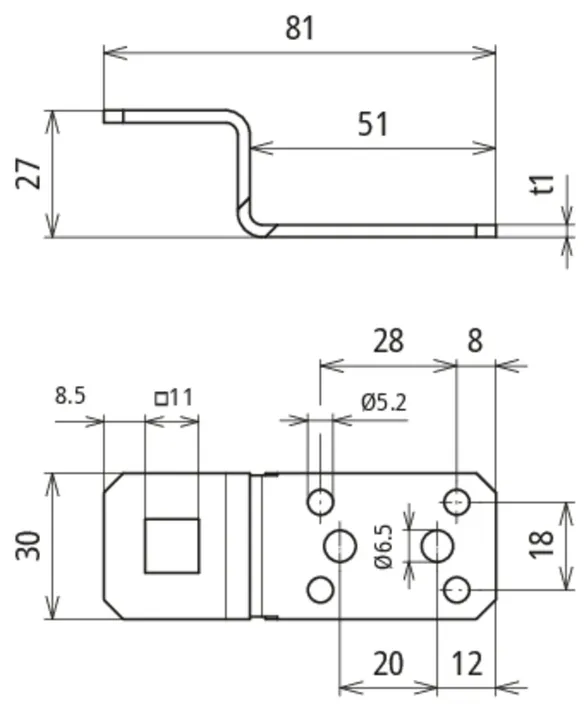

Anschlusslasche mit Vierkantloch Al
Anschlusslaschen
zum Anschließen von Metallverkleidungen
durch Blindnieten oder
Schrauben Loch 11x11 mm (z. B. für KS-Verbinder),
Anschluss längs und quer
Werkstoff Lasche: Al
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AL ZF B11.11 B5.2 6.5 L81 AL
Art.-Nr.: 377005
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Lasche	Al
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Lasche	Al
Materialstärke (t1)	3 mm
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Anschluss	längs / quer
Anschluss mit	Vierkantloch 11x11 mm (KS-Verbinder)
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 377005 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377005 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

GTIN 4013364024915, Zolltarifnr. (EU): 85359000, Bruttogewicht: 51.20 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

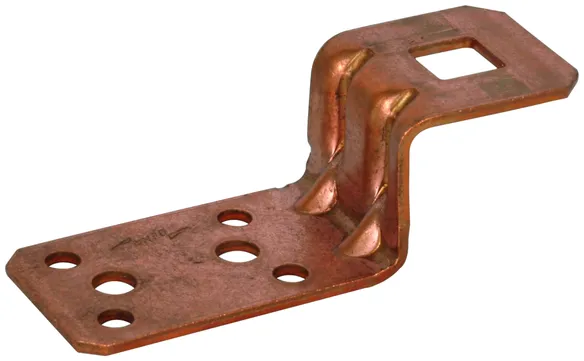

Anschlusslasche mit Vierkantloch Cu
Anschlusslaschen
zum Anschließen von Metallverkleidungen
durch Blindnieten oder
Schrauben Loch 11x11 mm (z. B. für KS-Verbinder),
Anschluss längs und quer
Werkstoff Lasche: Cu
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AL ZF B11.11 B5.2 6.5 L81 CU
Art.-Nr.: 377017
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Lasche	Cu
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Lasche	Cu
Materialstärke (t1)	2 mm
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Anschluss	längs / quer
Anschluss mit	Vierkantloch 11x11 mm (KS-Verbinder)
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 377017 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377017 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

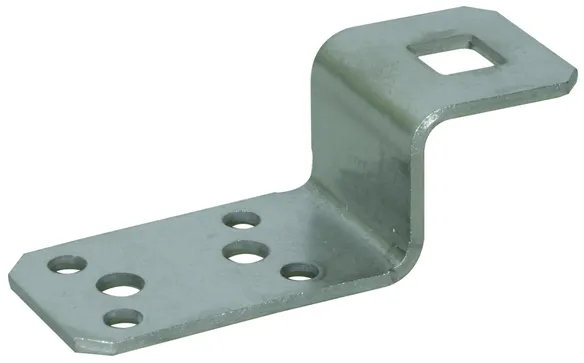

Art.-Nr. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

GTIN 4013364119284, Zolltarifnr. (EU): 85359000, Bruttogewicht: 54.10 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Anschlusslasche mit Vierkantloch NIRO
Anschlusslaschen
zum Anschließen von Metallverkleidungen
durch Blindnieten oder
Schrauben Loch 11x11 mm (z. B. für KS-Verbinder),
Anschluss längs und quer
Werkstoff Lasche: NIRO
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AL ZF B11.11 B5.2 6.5 L81 V2A
Art.-Nr.: 377009
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Lasche	NIRO
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Lasche	NIRO
Materialstärke (t1)	2,5 mm
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Anschluss	längs / quer
Anschluss mit	Vierkantloch 11x11 mm (KS-Verbinder)
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 377009 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377009 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

GTIN 4013364078604, Zolltarifnr. (EU): 85359000, Bruttogewicht: 76.00 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

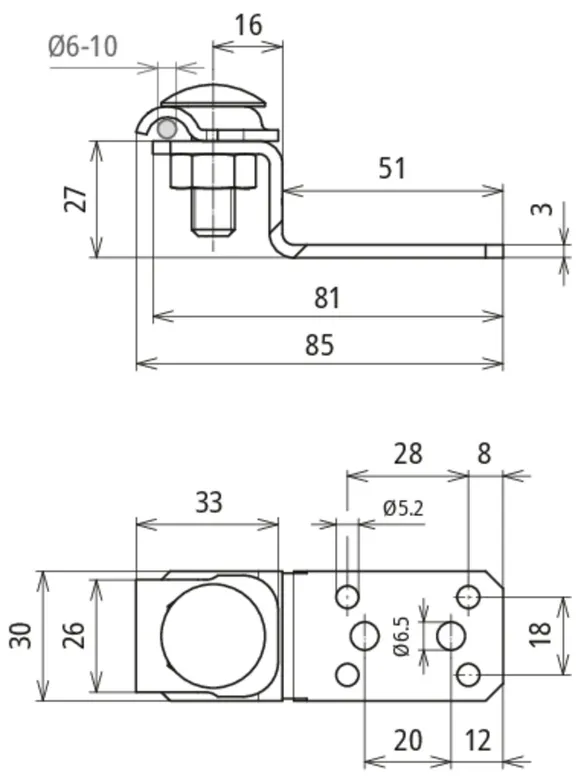

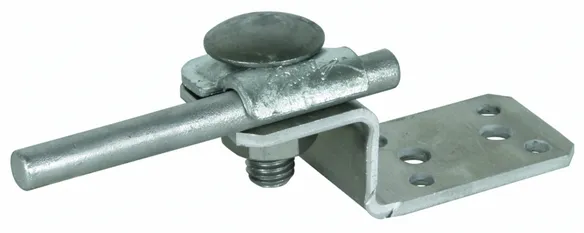

Anschlusslasche mit Klemmbock
Anschlusslaschen zum Anschließen von Metallverkleidungen durch Blindnieten
oder Schrauben
mit Klemmbock für Leiter Rd 6-10 mm
Werkstoff Lasche: Al
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Klemmbock: St/tZn
Schraube: M10 x 30 mm
Klemmbereich Rd: 6-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AL ZF KB 6.10STTZN B5.2 6.5 L81 AL
Art.-Nr.: 377100
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Lasche	Al
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Klemmbock	St/tZn
Klemmbereich Rd	6-10 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Lasche	Al
Materialstärke (t1)	3 mm
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Werkstoff Klemmbock	St/tZn
Schraube	e M10 x 30 mm
Werkstoff Schraube / Mutter	NIRO
Anschluss	längs / quer
Anschluss mit	Klemmbock
Klemmbereich Rd	6-10 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 377100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

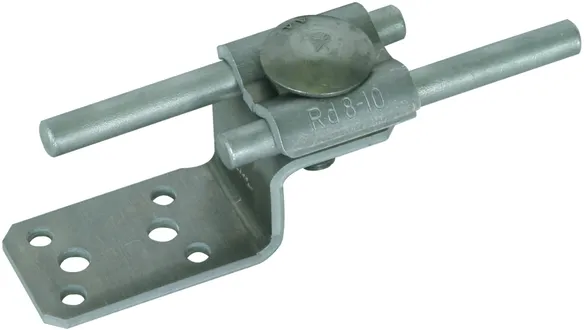

Art.-Nr. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

GTIN 4013364136465, Zolltarifnr. (EU): 85359000, Bruttogewicht: 72.40 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

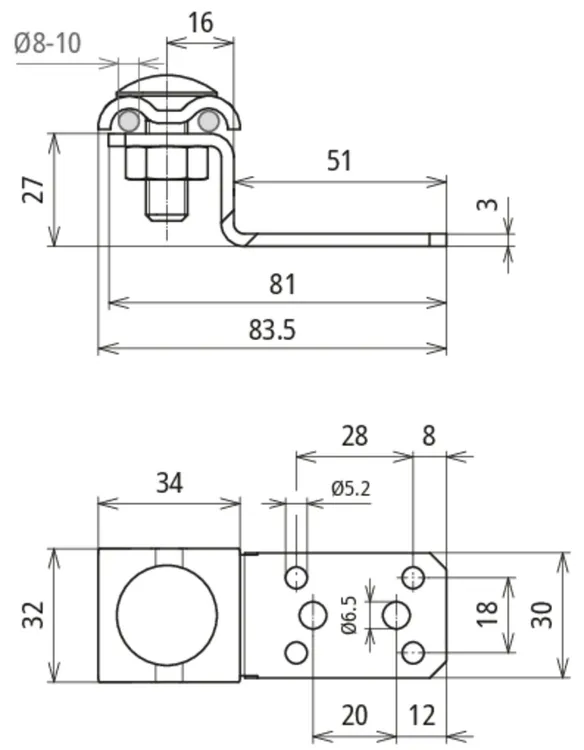

Anschlusslasche mit Doppelüberleger Al
Anschlusslaschen zum Anschließen von Metallverkleidungen durch Blindnieten
oder Schrauben
mit Doppelüberleger für Leiter Rd 8-10 mm
Werkstoff Lasche: Al
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Doppelüberleger: Al
Schraube: M10 x 30 mm
Klemmbereich Rd: 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AL ZF DUL 6.10 B5.2 6.5 L81 AL
Art.-Nr.: 377200
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Lasche	Al
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Doppelüberleger	Al
Klemmbereich Rd	8-10 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Lasche	Al
Materialstärke (t1)	3 mm
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Werkstoff Doppelüberleger	Al
Schraube	e M10 x 30 mm
Werkstoff Schraube / Mutter	NIRO
Anschluss	längs / quer
Anschluss mit	Doppelüberleger
Klemmbereich Rd	8-10 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 377200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

GTIN 4013364525122, Zolltarifnr. (EU): 85359000, Bruttogewicht: 117.50 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

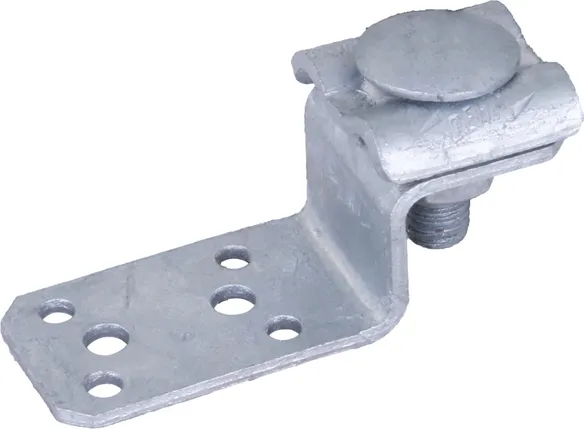

Anschlusslasche mit Doppelüberleger St/tZn
Anschlusslaschen zum Anschließen von
Metallverkleidungen durch Blindnieten
oder Schrauben
mit Doppelüberleger für Leiter Rd 8-10 mm
Werkstoff Lasche: St/tZn
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Doppelüberleger: St/tZn
Schraube: M10 x 30 mm
Klemmbereich Rd: 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AL ZF DUL 6.10 B5.2 6.5 L81 STTZN
Art.-Nr.: 377201
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Lasche	St/tZn
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Doppelüberleger	St/tZn
Klemmbereich Rd	8-10 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Lasche	St/tZn
Materialstärke (t1)	3 mm
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Werkstoff Doppelüberleger	St/tZn
Schraube	e M10 x 30 mm
Werkstoff Schraube / Mutter	St/tZn
Anschluss	längs / quer
Anschluss mit	Doppelüberleger
Klemmbereich Rd	8-10 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 377201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

GTIN 4013364525139, Zolltarifnr. (EU): 85359000, Bruttogewicht: 111.65 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

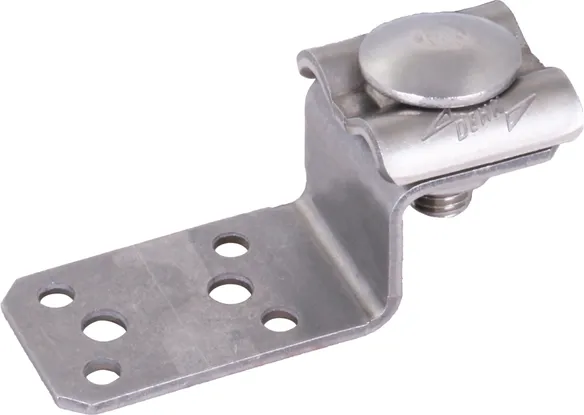

Anschlusslasche mit Doppelüberleger NIRO
Anschlusslaschen zum Anschließen von
Metallverkleidungen durch Blindnieten
oder Schrauben
mit Doppelüberleger für Leiter Rd 8-10 mm
Werkstoff Lasche: NIRO
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Doppelüberleger: NIRO
Schraube: M10 x 30 mm
Klemmbereich Rd: 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AL ZF DUL 6.10 B5.2 6.5 L81 V2A
Art.-Nr.: 377209
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Lasche	NIRO
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Werkstoff Doppelüberleger	NIRO
Klemmbereich Rd	8-10 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Lasche	NIRO
Materialstärke (t1)	3 mm
Befestigung	[4x] Ø5,2 / [2x] Ø6,5 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Werkstoff Doppelüberleger	NIRO
Schraube	e M10 x 30 mm
Werkstoff Schraube / Mutter	NIRO
Anschluss	längs / quer
Anschluss mit	Doppelüberleger
Klemmbereich Rd	8-10 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Artikel 377209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

Anschlusslaschen

Mit Vierkantloch

Art.-Nr. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Artikel 377005 wurde zum Merkzettel hinzugefügt.

Artikel 377005 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Artikel 377017 wurde zum Merkzettel hinzugefügt.

Artikel 377017 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Artikel 377009 wurde zum Merkzettel hinzugefügt.

Artikel 377009 wurde zum Warenkorb hinzugefügt.

Mit Klemmbock

Art.-Nr. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Artikel 377100 wurde zum Merkzettel hinzugefügt.

Artikel 377100 wurde zum Warenkorb hinzugefügt.

Mit Doppelüberleger

Art.-Nr. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Artikel 377200 wurde zum Merkzettel hinzugefügt.

Artikel 377200 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Artikel 377201 wurde zum Merkzettel hinzugefügt.

Artikel 377201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Artikel 377209 wurde zum Merkzettel hinzugefügt.

Artikel 377209 wurde zum Warenkorb hinzugefügt.

Anschlusslaschen

Mit Vierkantloch

Art.-Nr. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Sie müssen angemeldet sein um 377005.stp herunterzuladen.

Sie müssen angemeldet sein um 377005.igs herunterzuladen.

Sie müssen angemeldet sein um 377005.jt herunterzuladen.

Sie müssen angemeldet sein um 377005.dwg herunterzuladen.

Sie müssen angemeldet sein um 377005_377009_377017m_D_Variante.dxf herunterzuladen.

Artikel 377005 wurde zum Merkzettel hinzugefügt.

Artikel 377005 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Sie müssen angemeldet sein um 377017.stp herunterzuladen.

Sie müssen angemeldet sein um 377017.igs herunterzuladen.

Sie müssen angemeldet sein um 377017.jt herunterzuladen.

Sie müssen angemeldet sein um 377017.dwg herunterzuladen.

Sie müssen angemeldet sein um 377005_377009_377017m_D_Variante.dxf herunterzuladen.

Artikel 377017 wurde zum Merkzettel hinzugefügt.

Artikel 377017 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Sie müssen angemeldet sein um 377009.stp herunterzuladen.

Sie müssen angemeldet sein um 377009.igs herunterzuladen.

Sie müssen angemeldet sein um 377009.jt herunterzuladen.

Sie müssen angemeldet sein um 377009.dwg herunterzuladen.

Sie müssen angemeldet sein um 377005_377009_377017m_D_Variante.dxf herunterzuladen.

Artikel 377009 wurde zum Merkzettel hinzugefügt.

Artikel 377009 wurde zum Warenkorb hinzugefügt.

Mit Klemmbock

Art.-Nr. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Sie müssen angemeldet sein um 377100_377109_377117.stp herunterzuladen.

Sie müssen angemeldet sein um 377100_377109_377117.igs herunterzuladen.

Sie müssen angemeldet sein um 377100_377109_377117.jt herunterzuladen.

Sie müssen angemeldet sein um 377100_377109_377117.dwg herunterzuladen.

Sie müssen angemeldet sein um 377100_377109_377117m_D.dxf herunterzuladen.

Artikel 377100 wurde zum Merkzettel hinzugefügt.

Artikel 377100 wurde zum Warenkorb hinzugefügt.

Mit Doppelüberleger

Art.-Nr. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Sie müssen angemeldet sein um 377200_377201_377209.stp herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.igs herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.jt herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.dwg herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209m_D.dxf herunterzuladen.

Artikel 377200 wurde zum Merkzettel hinzugefügt.

Artikel 377200 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Sie müssen angemeldet sein um 377200_377201_377209.jt herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.igs herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.jt herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.dwg herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209m_D.dxf herunterzuladen.

Artikel 377201 wurde zum Merkzettel hinzugefügt.

Artikel 377201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Sie müssen angemeldet sein um 377200_377201_377209.stp herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.igs herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.jt herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209.dwg herunterzuladen.

Sie müssen angemeldet sein um 377200_377201_377209m_D.dxf herunterzuladen.

Artikel 377209 wurde zum Merkzettel hinzugefügt.

Artikel 377209 wurde zum Warenkorb hinzugefügt.
