Gleichspannungsprüfer PHE/G

Sicher – Spannungsfreiheit feststellen

Für Gleichspannungsanlagen (Straßen- und U-Bahnen, Gleichstromzwischenkreis)
Sichere Anzeigenerkennung
Leichte und einfache Handhabung durch kompakte Bauform
Bedienerfreundlich

Details

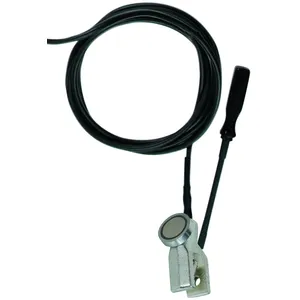

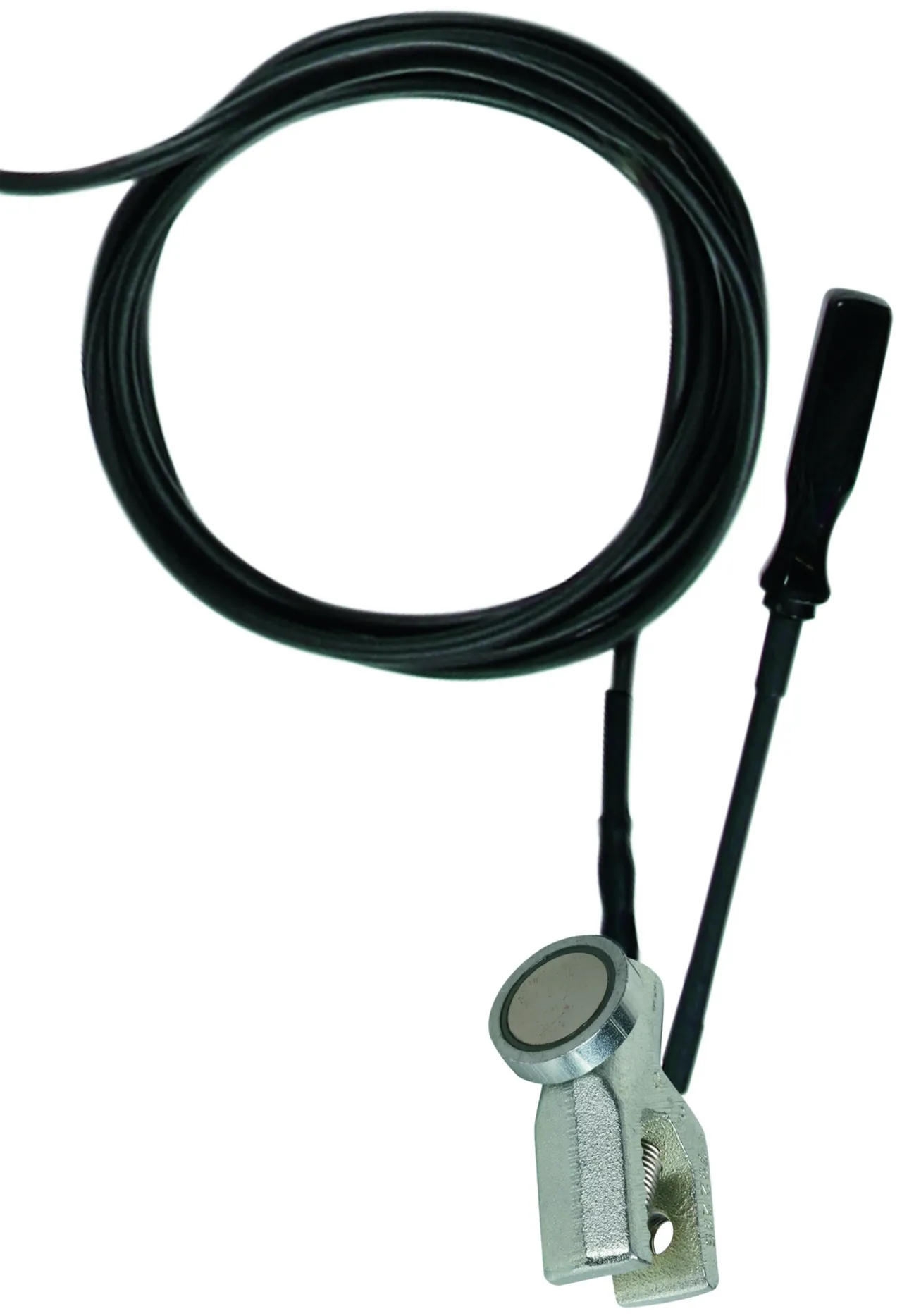

Erdungsklemme mit Drehgriff und **Magnet**.

lorem ipsum — Erdungsklemme mit Drehgriff und **Magnet**.

PHE/G I für Fahrdrahtleitungen, Ausführung Pluspol am Prüfkopf

Einschenkelig (dreiteilig)

Für Gleichspannungsnetze mit geerdetem Minuspol
Pluspol: Prüfkopf
Minuspol: Erdungsklemme

1 Produkt

Art.-Nr. 767610 PHEG1 FD P 3

GTIN 4013364135208, Zolltarifnr. (EU): 90303370, Bruttogewicht: 5.10 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Ansprechspannung (U_t )	1,1 kV
Nennspannung (U_N )	3,0 kV
Länge Erdungsleitung	6000 mm
Gesamtlänge (l_G )	4125 mm

Ansprechspannung (U_t )	1,1 kV
Nennspannung (U_N )	3,0 kV
Spannungsart	DC
Länge Prüfkopf (I_S )	1245 mm
Länge Isolierstange (l₁ )	1500 mm
Länge Handhabeverlängerung (l₂ )	1470 mm
Länge Erdungsleitung	6000 mm
Gesamtlänge (l_G )	4125 mm
Erdungsklemme	ohne Magnet
Norm	Anlehnung an DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Fahrdrahtleitungen
Ausführung	zweipolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Werkstoff Verbindungsleitung	Cu-Leitung, hochflexibel

Artikel 767610 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767610 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

PHE/G I für Fahrdrahtleitungen, Ausführung Minuspol am Prüfkopf

Einschenkelig (vierteilig)

Für Gleichspannungsnetze mit geerdetem Pluspol
Minuspol: Prüfkopf
Pluspol: Erdungsklemme

1 Produkt

Art.-Nr. 767614 PHEG1 FD M SN7223

GTIN 4013364135307, Zolltarifnr. (EU): 90303370, Bruttogewicht: 7.55 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Ansprechspannung (U_t )	0,825 kV
Nennspannung (U_N )	1,65 kV
Länge Erdungsleitung	8000 mm
Gesamtlänge (l_G )	4060 mm

Ansprechspannung (U_t )	0,825 kV
Nennspannung (U_N )	1,65 kV
Spannungsart	DC
Länge Prüfkopf (I_S )	1245 mm
Länge Isolierstange (l₁ )	1500 mm
Länge Handhabeverlängerung (l₂ )	1470 mm
Länge Erdungsleitung	8000 mm
Gesamtlänge (l_G )	4060 mm
Norm	Anlehnung an DIN VDE 0682-412 (EN/IEC 61243-2)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Fahrdrahtleitungen
Ausführung	zweipolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Werkstoff Verbindungsleitung	Cu-Leitung, hochflexibel

Artikel 767614 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767614 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

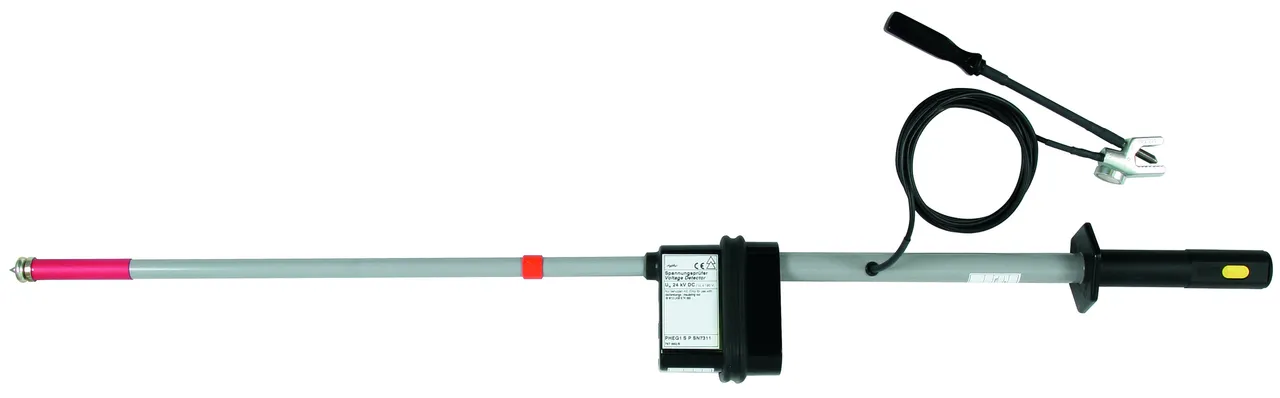

PHE/G I für Schaltanlagen, Ausführung Pluspol am Prüfkopf

Einschenkelig

Für Gleichspannungsnetze mit geerdetem Minuspol
Pluspol: Prüfkopf
Minuspol: Erdungsklemme mit Magnet

1 Produkt

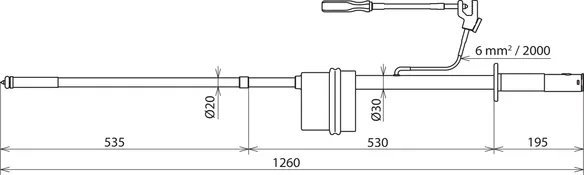

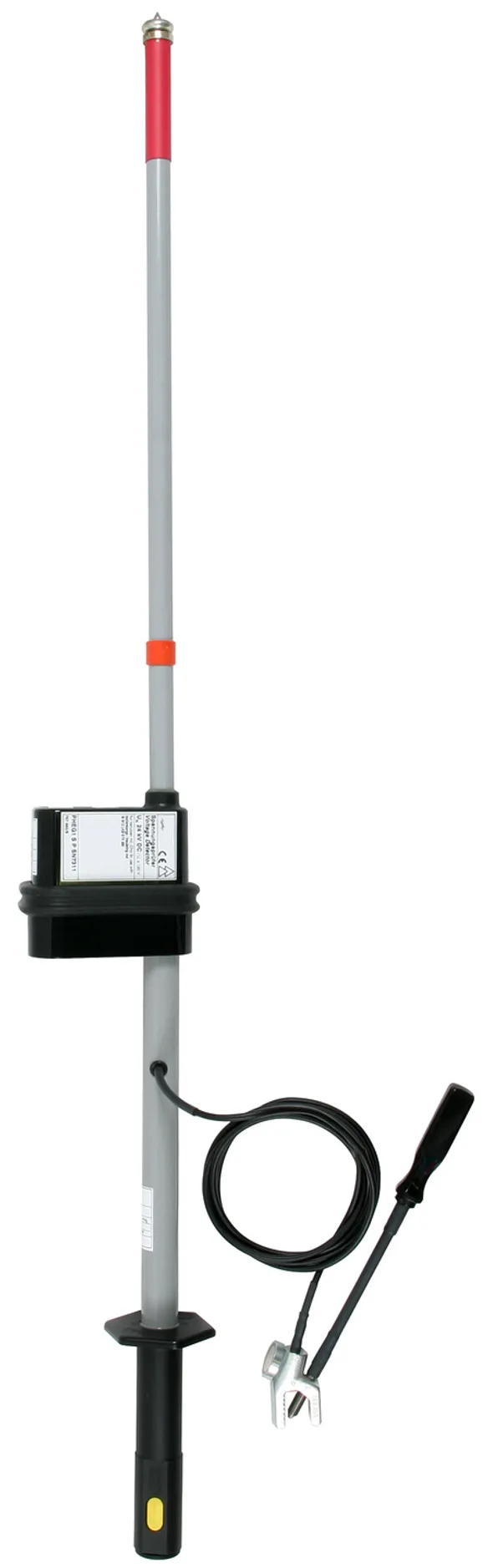

Art.-Nr. 767666 PHEG1.S P SN7401

GTIN 4013364157071, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.90 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Ansprechspannung (U_t )	120 V
Nennspannung (U_N )	1 ... 24 kV
Länge Erdungsleitung	2000 mm
Gesamtlänge (l_G )	1260 mm
Eintauchtiefe (I_O )	535 mm

Ansprechspannung (U_t )	120 V
Nennspannung (U_N )	1 ... 24 kV
Spannungsart	DC
Länge Prüfkopf (I_S )	765 mm
Länge Isolierstange (l₁ )	550 mm
Länge Erdungsleitung	2000 mm
Gesamtlänge (l_G )	1260 mm
Eintauchtiefe (I_O )	535 mm
Erdungsklemme	mit Magnet
Norm	Anlehnung an DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen
Ausführung	zweipolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Werkstoff Verbindungsleitung	Cu-Leitung, hochflexibel

Artikel 767666 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767666 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

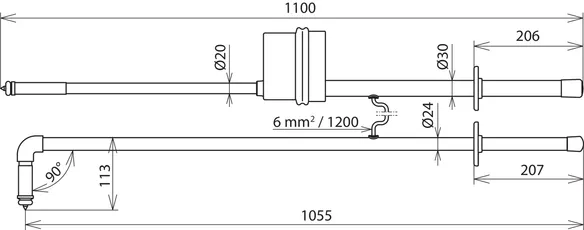

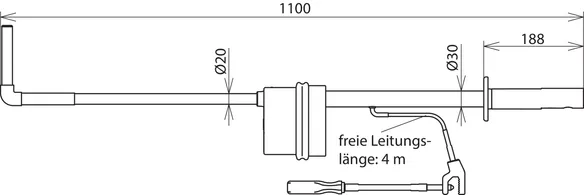

PHE/G I für Schaltanlagen, Ausführung Pluspol am Prüfkopf, abgewinkelt

Einschenkelig

Für Gleichspannungsnetze mit geerdetem Minuspol
Pluspol: Prüfkopf
Minuspol: Erdungsklemme

1 Produkt

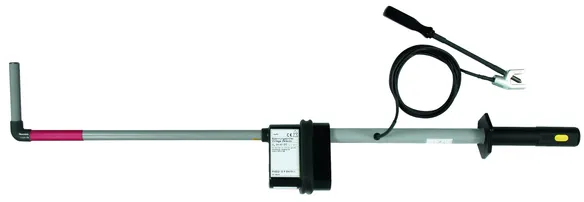

Art.-Nr. 767636 PHEG1 S P SN7240

GTIN 4013364155886, Zolltarifnr. (EU): 90303370, Bruttogewicht: 3.01 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Ansprechspannung (U_t )	60 V
Nennspannung (U_N )	3,8 kV
Länge Erdungsleitung	4000 mm
Gesamtlänge (l_G )	1100 mm

Ansprechspannung (U_t )	60 V
Nennspannung (U_N )	3,8 kV
Spannungsart	DC
Länge Prüfkopf (I_S )	615 mm
Länge Isolierstange (l₁ )	550 mm
Länge Erdungsleitung	4000 mm
Gesamtlänge (l_G )	1100 mm
Norm	Anlehnung an DIN VDE 0682-412 (EN/IEC 61243-2)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen
Ausführung	zweipolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Werkstoff Verbindungsleitung	Cu-Leitung, hochflexibel

Artikel 767636 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767636 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

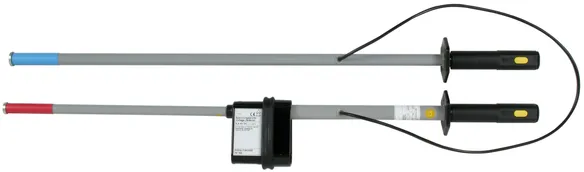

PHE/G II für Schaltanlagen

Zweischenkelig

Für nicht geerdete Gleichspannungsanlagen
Für Gleichstromzwischenkreis
Pluspol: Prüfkopf
Minuspol: Isolierstange

2 Produkte

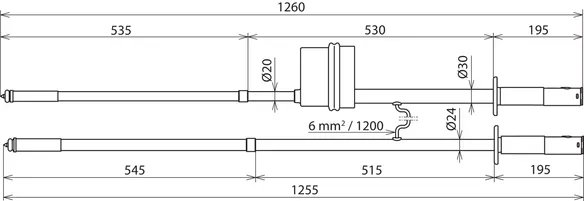

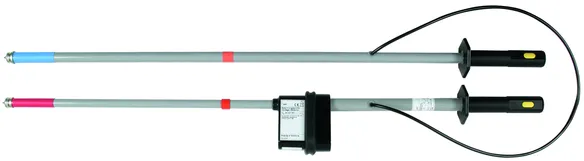

Art.-Nr. 767671 PHEG2.P SN7517

GTIN 4013364156807, Zolltarifnr. (EU): 90303370, Bruttogewicht: 3.30 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Ansprechspannung (U_t )	90 V
Nennspannung (U_N )	1 ... 24 kV
Länge Verbindungsleitung	1200 mm
Gesamtlänge (l_G )	1260 mm
Eintauchtiefe (I_O )	545 mm

Ansprechspannung (U_t )	90 V
Nennspannung (U_N )	1 ... 24 kV
Spannungsart	DC
Länge Prüfkopf (I_S )	765 mm
Länge Isolierstange (l₁ )	495 mm
Länge Verbindungsleitung	1200 mm
Gesamtlänge (l_G )	1260 mm
Eintauchtiefe (I_O )	545 mm
Norm	Anlehnung an DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen
Ausführung	zweipolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Werkstoff Verbindungsleitung	Cu-Leitung, hochflexibel

Artikel 767671 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767671 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

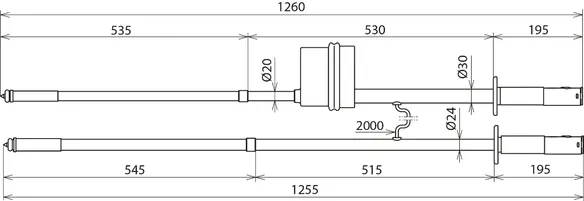

Art.-Nr. 767681 PHEG2.P SN7629

GTIN 4013364153165, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.60 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Ansprechspannung (U_t )	120 V
Nennspannung (U_N )	1 ... 24 kV
Länge Verbindungsleitung	2000 mm
Gesamtlänge (l_G )	1260 mm
Eintauchtiefe (I_O )	545 mm

Ansprechspannung (U_t )	120 V
Nennspannung (U_N )	1 ... 24 kV
Spannungsart	DC
Länge Prüfkopf (I_S )	765 mm
Länge Isolierstange (l₁ )	495 mm
Länge Verbindungsleitung	2000 mm
Gesamtlänge (l_G )	1260 mm
Eintauchtiefe (I_O )	545 mm
Norm	Anlehnung an DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen
Ausführung	zweipolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Werkstoff Verbindungsleitung	Cu-Leitung, hochflexibel

Artikel 767681 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767681 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

PHE/G II für Schaltanlagen und Gleichstromzwischenkreise

Zweischenkelig

Für nicht geerdete Gleichspannungsanlagen
Für Gleichstromzwischenkreis (z. B. E-Lok; Art.-Nr. 767 647)
Pluspol: Prüfkopf
Minuspol: Isolierstange

4 Produkte

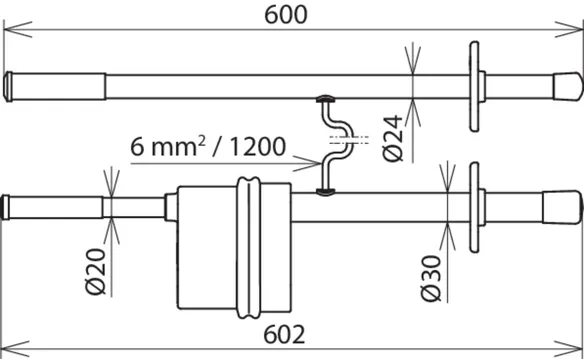

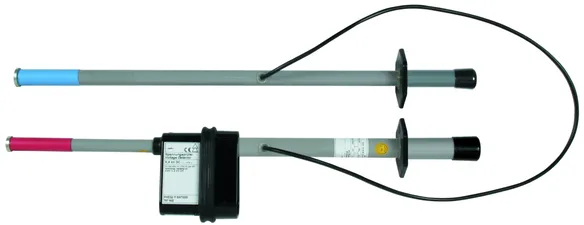

Art.-Nr. 767647 PHEG2 P SN7552

GTIN 4013364156081, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.80 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Ansprechspannung (U_t )	90 V
Nennspannung (U_N )	1 ... 4,2 kV
Länge Verbindungsleitung	1200 mm
Gesamtlänge (l_G )	600 mm

Ansprechspannung (U_t )	90 V
Nennspannung (U_N )	1 ... 4,2 kV
Spannungsart	DC
Länge Prüfkopf (I_S )	300 mm
Länge Isolierstange (l₁ )	365 mm
Länge Verbindungsleitung	1200 mm
Gesamtlänge (l_G )	600 mm
Norm	Anlehnung an DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen
Ausführung	zweipolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Werkstoff Verbindungsleitung	Cu-Leitung, hochflexibel

Artikel 767647 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767647 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

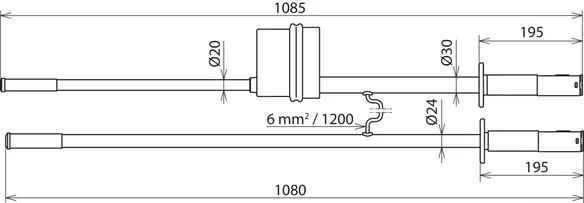

Art.-Nr. 767645 PHEG2 P SN7259

GTIN 4013364156067, Zolltarifnr. (EU): 90303370, Bruttogewicht: 3.30 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Ansprechspannung (U_t )	120 V
Nennspannung (U_N )	1 ... 12 kV
Länge Verbindungsleitung	1200 mm
Gesamtlänge (l_G )	1085 mm

Ansprechspannung (U_t )	120 V
Nennspannung (U_N )	1 ... 12 kV
Spannungsart	DC
Länge Prüfkopf (I_S )	600 mm
Länge Isolierstange (l₁ )	550 mm
Länge Verbindungsleitung	1200 mm
Gesamtlänge (l_G )	1085 mm
Norm	Anlehnung an DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen
Ausführung	zweipolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Werkstoff Verbindungsleitung	Cu-Leitung, hochflexibel

Artikel 767645 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767645 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767640 PHEG2 P SN7407

GTIN 4013364155978, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.88 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Ansprechspannung (U_t )	350 V
Nennspannung (U_N )	600 ... 750 V
Länge Verbindungsleitung	1200 mm
Gesamtlänge (l_G )	1085 mm

Ansprechspannung (U_t )	350 V
Nennspannung (U_N )	600 ... 750 V
Spannungsart	DC
Länge Prüfkopf (I_S )	600 mm
Länge Isolierstange (l₁ )	550 mm
Länge Verbindungsleitung	1200 mm
Gesamtlänge (l_G )	1085 mm
Norm	Anlehnung an DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen
Ausführung	zweipolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Werkstoff Verbindungsleitung	Cu-Leitung, hochflexibel

Artikel 767640 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767640 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767637 PHEG2 P SN7194

GTIN 4013364155879, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.80 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Ansprechspannung (U_t )	750 V
Nennspannung (U_N )	1,5 kV
Länge Verbindungsleitung	1200 mm
Gesamtlänge (l_G )	1085 mm

Ansprechspannung (U_t )	750 V
Nennspannung (U_N )	1,5 kV
Spannungsart	DC
Länge Prüfkopf (I_S )	600 mm
Länge Isolierstange (l₁ )	550 mm
Länge Verbindungsleitung	1200 mm
Gesamtlänge (l_G )	1085 mm
Norm	Anlehnung an DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen
Ausführung	zweipolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Werkstoff Verbindungsleitung	Cu-Leitung, hochflexibel

Artikel 767637 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767637 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

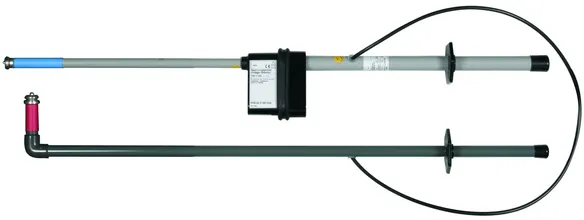

PHE/G II, Ausführung Pluspol abgewinkelt

Zweischenkelig

Für nicht geerdete Gleichspannungsanlagen
Für Gleichstromzwischenkreis
Pluspol: Isolierstange
Minuspol: Prüfkopf

1 Produkt

Art.-Nr. 767639 PHEG2 P SN7346

GTIN 4013364155817, Zolltarifnr. (EU): 90303370, Bruttogewicht: 3.10 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Ansprechspannung (U_t )	150 V
Nennspannung (U_N )	750 V
Länge Verbindungsleitung	1200 mm
Gesamtlänge (l_G )	1100 mm

Ansprechspannung (U_t )	150 V
Nennspannung (U_N )	750 V
Spannungsart	DC
Länge Prüfkopf (I_S )	615 mm
Länge Isolierstange (l₁ )	550 mm
Länge Verbindungsleitung	1200 mm
Gesamtlänge (l_G )	1100 mm
Norm	Anlehnung an DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen
Ausführung	zweipolig
Anzeige	Optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Polyesterrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Werkstoff Verbindungsleitung	Cu-Leitung, hochflexibel

Artikel 767639 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767639 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
