Art.-Nr. 900780 SPD+POP 2 255 C25

GTIN 4013364156203, Zolltarifnr. (EU): 85363030, Bruttogewicht: 404.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter SPD+POP 2 255 C25
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 25 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige

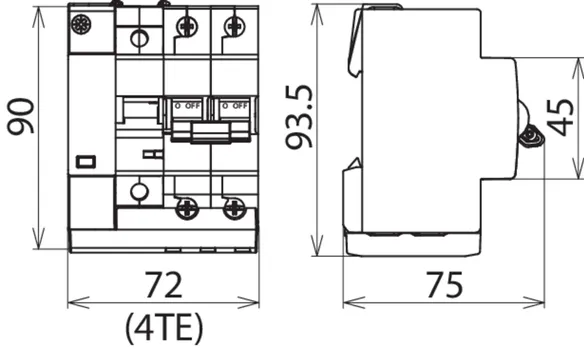

Reiheneinbaugerät nach DIN 43880, 4TE

Fabrikat: DEHN
Typ: SPD+POP 2 255 C25
Art.-Nr.: 900780
oder gleichwertig.

Zertifikate

Technische Daten

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Artikel 900780 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900780 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900781 SPD+POP 2 255 C32

GTIN 4013364156210, Zolltarifnr. (EU): 85363030, Bruttogewicht: 425.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter SPD+POP 2 255 C32
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 32 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 4TE

Fabrikat: DEHN
Typ: SPD+POP 2 255 C32
Art.-Nr.: 900781
oder gleichwertig.

Zertifikate

Technische Daten

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Artikel 900781 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900781 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900782 SPD+POP 2 255 C40

GTIN 4013364156227, Zolltarifnr. (EU): 85363030, Bruttogewicht: 424.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter SPD+POP 2 255 C40
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 40 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 4TE

Fabrikat: DEHN
Typ: SPD+POP 2 255 C40
Art.-Nr.: 900782
oder gleichwertig.

Zertifikate

Technische Daten

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Artikel 900782 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900782 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

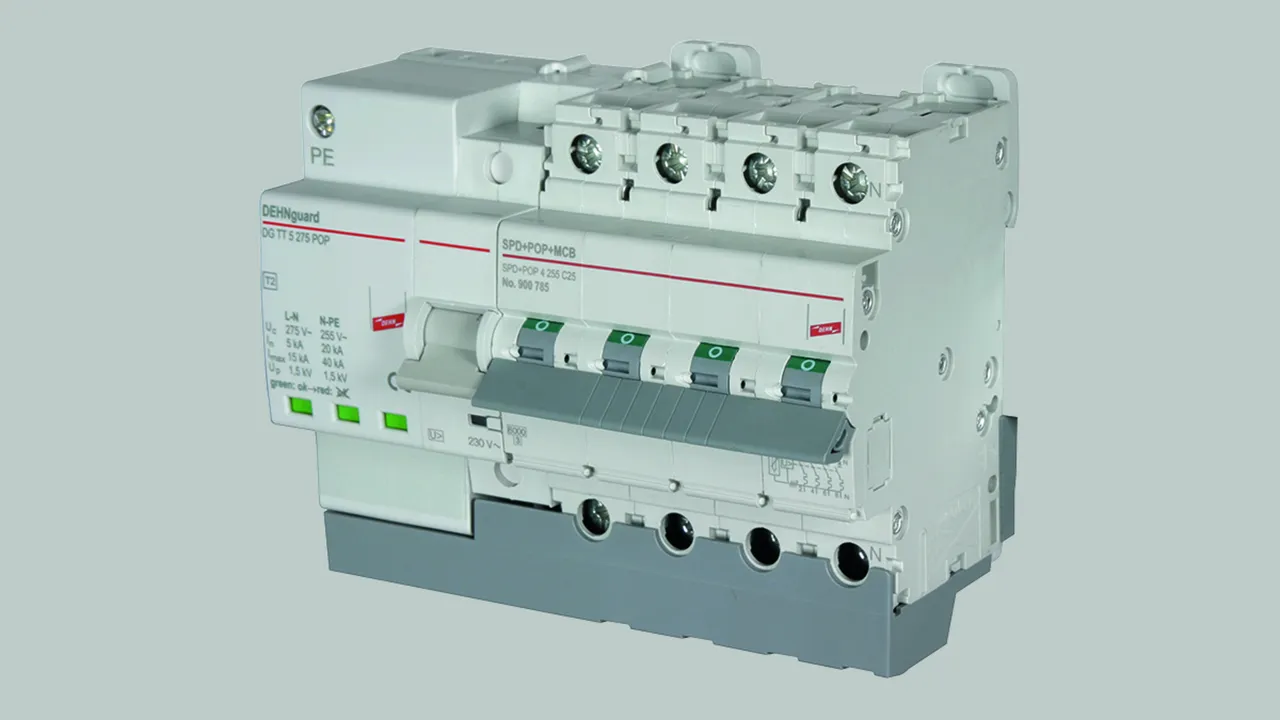

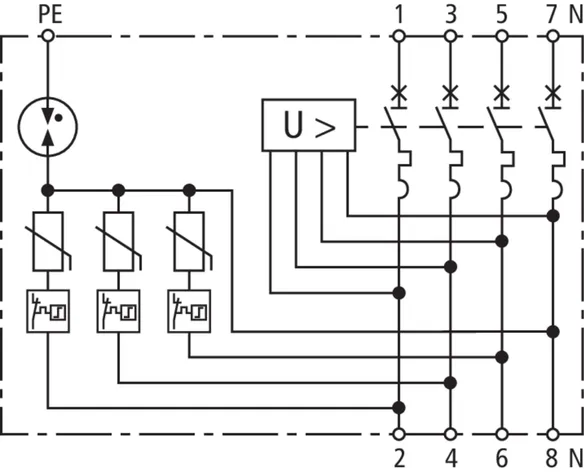

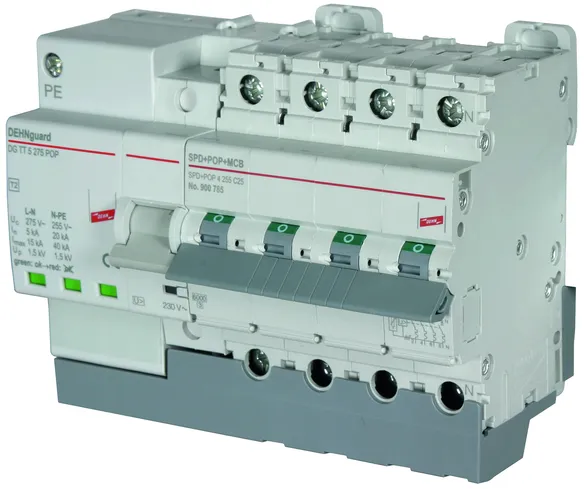

Art.-Nr. 900785 SPD+POP 4 255 C25

GTIN 4013364156234, Zolltarifnr. (EU): 85363030, Bruttogewicht: 730.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter SPD+POP 4 255 C25
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 25 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige

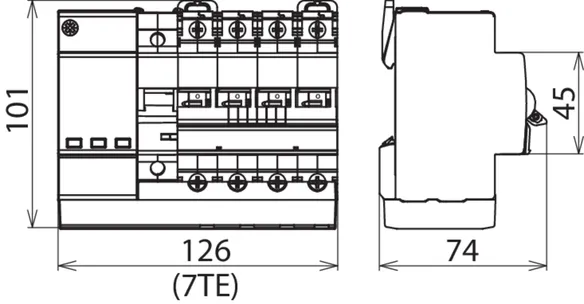

Reiheneinbaugerät nach DIN 43880, 7TE

Fabrikat: DEHN
Typ: SPD+POP 4 255 C25
Art.-Nr.: 900785
oder gleichwertig.

Zertifikate

Technische Daten

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	7 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Artikel 900785 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900785 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900786 SPD+POP 4 255 C32

GTIN 4013364156241, Zolltarifnr. (EU): 85363030, Bruttogewicht: 763.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter SPD+POP 4 255 C32
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 32 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 7TE

Fabrikat: DEHN
Typ: SPD+POP 4 255 C32
Art.-Nr.: 900786
oder gleichwertig.

Zertifikate

Technische Daten

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	7 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Artikel 900786 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900786 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900787 SPD+POP 4 255 C40

GTIN 4013364156258, Zolltarifnr. (EU): 85363030, Bruttogewicht: 769.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter SPD+POP 4 255 C40
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 40 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 7TE

Fabrikat: DEHN
Typ: SPD+POP 4 255 C40
Art.-Nr.: 900787
oder gleichwertig.

Zertifikate

Technische Daten

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	7 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Artikel 900787 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900787 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

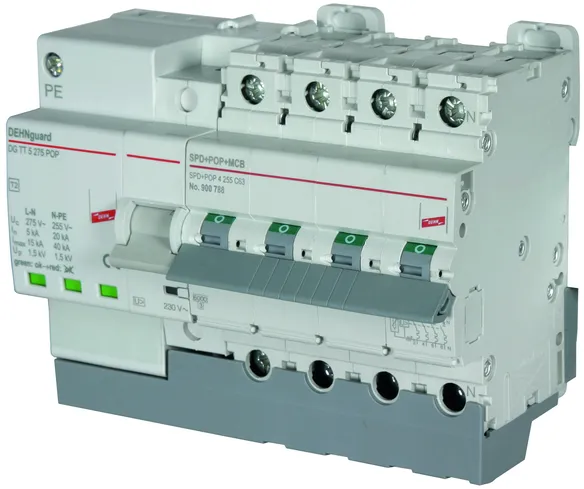

Art.-Nr. 900788 SPD+POP 4 255 C63

GTIN 4013364156265, Zolltarifnr. (EU): 85363030, Bruttogewicht: 773.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter SPD+POP 4 255 C63
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 63 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 7TE

Fabrikat: DEHN
Typ: SPD+POP 4 255 C63
Art.-Nr.: 900788
oder gleichwertig.

Zertifikate

Technische Daten

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	63 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	7 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	63 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Artikel 900788 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900788 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

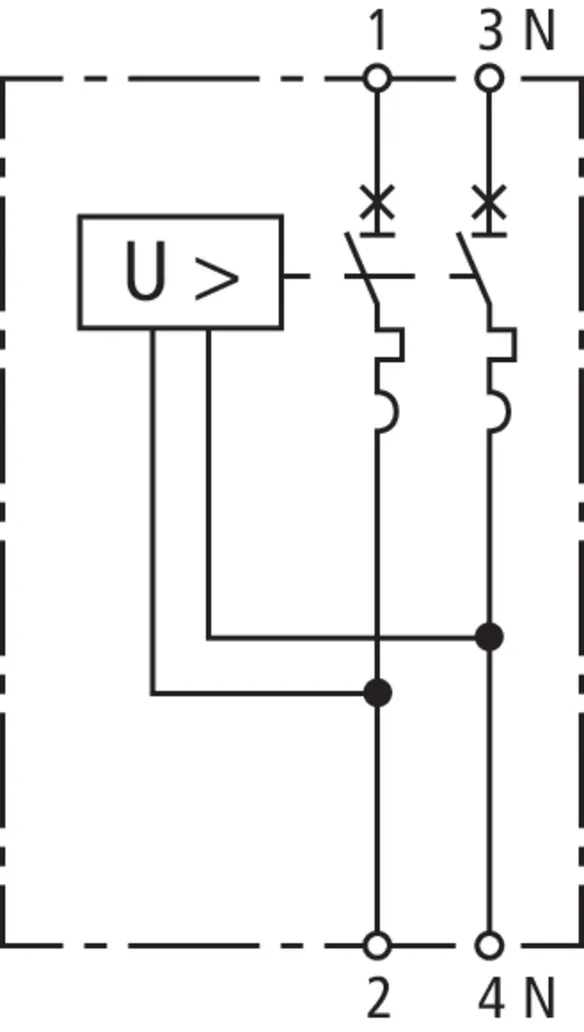

Art.-Nr. 900760 POP 2 255 C25

GTIN 4013364156135, Zolltarifnr. (EU): 85363030, Bruttogewicht: 297.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Schutzeinrichtung POP 2 255 C25
Schutzeinrichtung für netzfrequente Überspannungen mit
integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 25 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 3TE

Fabrikat: DEHN
Typ: POP 2 255 C25
Art.-Nr.: 900760
oder gleichwertig.

Zertifikate

Technische Daten

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Artikel 900760 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900760 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

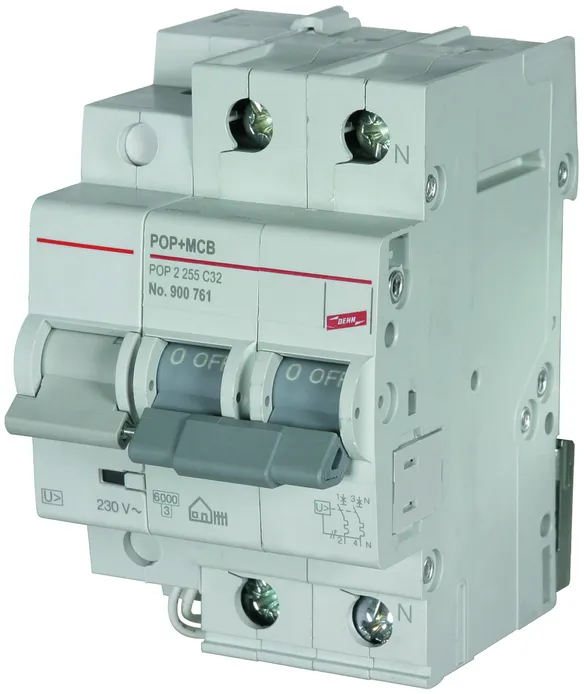

Art.-Nr. 900761 POP 2 255 C32

GTIN 4013364156142, Zolltarifnr. (EU): 85363030, Bruttogewicht: 317.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Schutzeinrichtung POP 2 255 C32
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 32 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 3TE

Fabrikat: DEHN
Typ: POP 2 255 C32
Art.-Nr.: 900761
oder gleichwertig.

Zertifikate

Technische Daten

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Artikel 900761 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900761 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

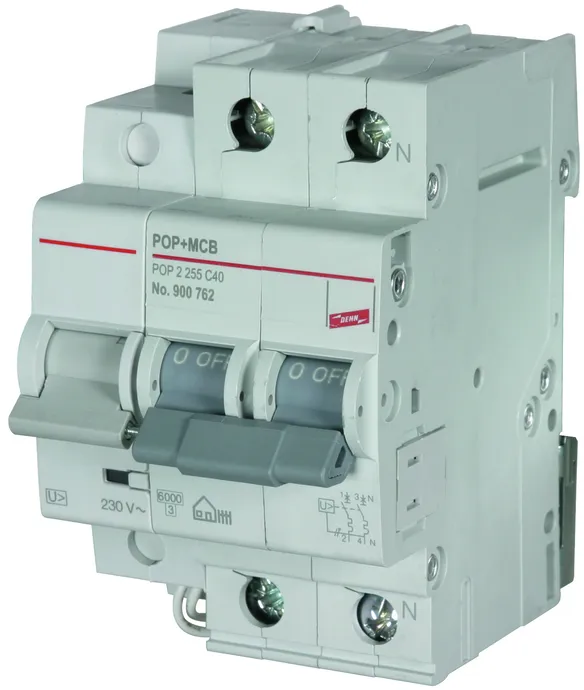

Art.-Nr. 900762 POP 2 255 C40

GTIN 4013364156159, Zolltarifnr. (EU): 85363030, Bruttogewicht: 317.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Schutzeinrichtung POP 2 255 C40
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 40 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 3TE

Fabrikat: DEHN
Typ: POP 2 255 C40
Art.-Nr.: 900762
oder gleichwertig.

Zertifikate

Technische Daten

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Artikel 900762 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900762 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

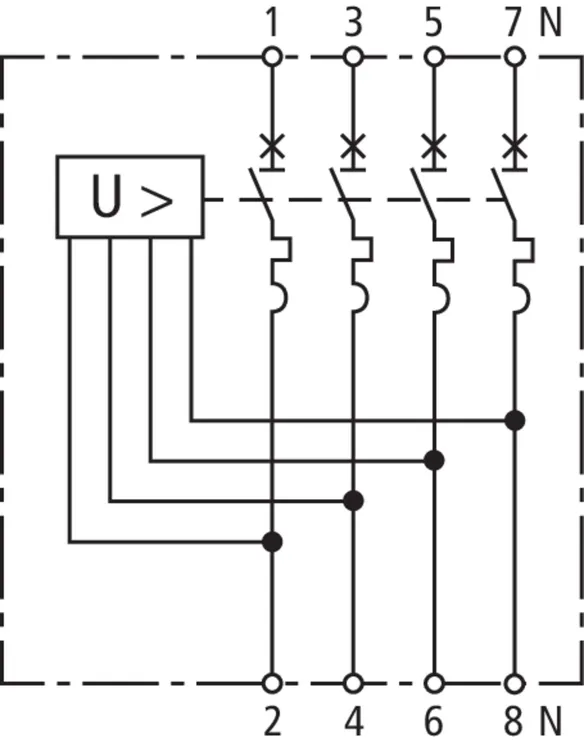

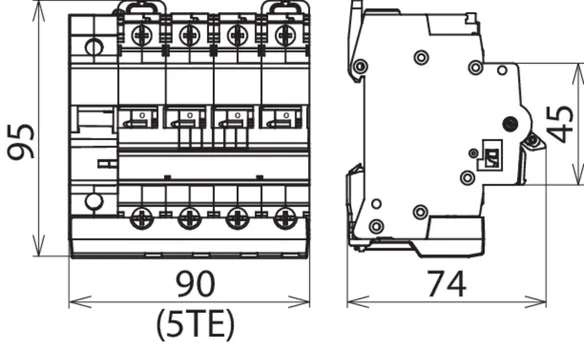

Art.-Nr. 900765 POP 4 255 C25

GTIN 4013364156166, Zolltarifnr. (EU): 85363030, Bruttogewicht: 547.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Schutzeinrichtung POP 4 255 C25
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 25 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 5TE

Fabrikat: DEHN
Typ: POP 4 255 C25
Art.-Nr.: 900765
oder gleichwertig.

Zertifikate

Technische Daten

MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A
Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V

POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA
Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	5 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715

Artikel 900765 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900765 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900766 POP 4 255 C32

GTIN 4013364156173, Zolltarifnr. (EU): 85363030, Bruttogewicht: 580.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Schutzeinrichtung POP 4 255 C32
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 32 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 5TE

Fabrikat: DEHN
Typ: POP 4 255 C32
Art.-Nr.: 900766
oder gleichwertig.

Zertifikate

Technische Daten

MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A
Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V

POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA
Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	2,5 mm²ein- / feindrähtig
Schutzart	IP 20
Einbaumaße	5 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715

Artikel 900766 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900766 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

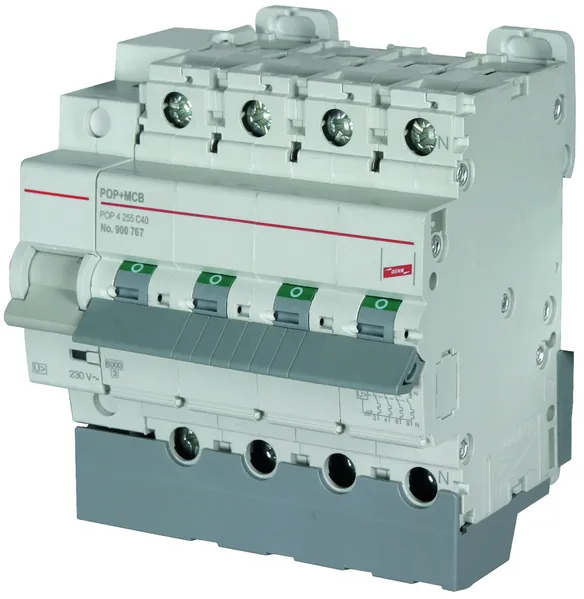

Art.-Nr. 900767 POP 4 255 C40

GTIN 4013364156180, Zolltarifnr. (EU): 85363030, Bruttogewicht: 586.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Schutzeinrichtung POP 4 255 C40
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 40 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 5TE

Fabrikat: DEHN
Typ: POP 4 255 C40
Art.-Nr.: 900767
oder gleichwertig.

Zertifikate

Technische Daten

MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A
Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V

POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA
Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	2,5 mm²ein- / feindrähtig
Schutzart	IP 20
Einbaumaße	5 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715

Artikel 900767 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900767 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900768 POP 4 255 C63

GTIN 4013364156197, Zolltarifnr. (EU): 85363030, Bruttogewicht: 591.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Schutzeinrichtung POP 4 255 C63
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 63 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 5TE

Fabrikat: DEHN
Typ: POP 4 255 C63
Art.-Nr.: 900768
oder gleichwertig.

Zertifikate

Technische Daten

MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	63 A
Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V

POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	63 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA
Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	2,5 mm²ein- / feindrähtig
Schutzart	IP 20
Einbaumaße	5 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715

Artikel 900768 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900768 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900720 POP SA 3P 230

GTIN 4013364477377, Zolltarifnr. (EU): 85363030, Bruttogewicht: 141.37 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

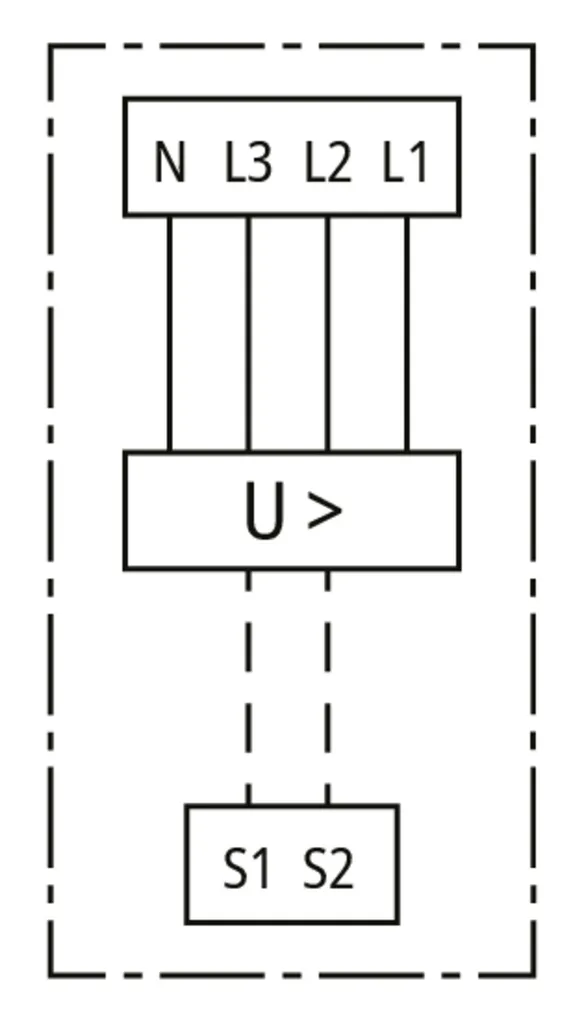

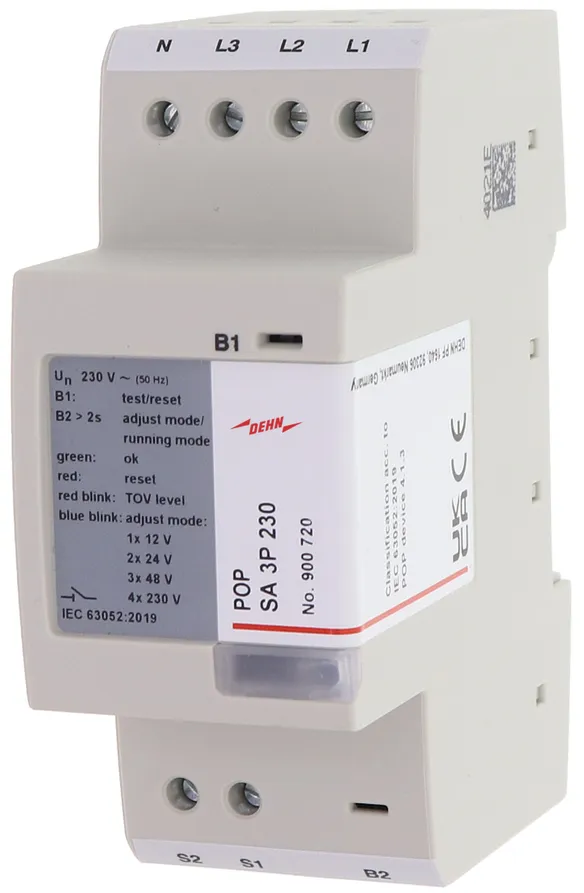

Schutzeinrichtung POP SA 3P 230
Schutzeinrichtung für
netzfrequente Überspannungen
für das Auslösen externer
Leistungs- & Leitungsschutzschalter
POP nach IEC 63052 cat. 4.1.3S2
Polzahl 3P + N
einstellbares Ausgangsschaltsignal
von 12V – 230V
Reiheneinbaugerät nach
DIN 43880, 2TE

Fabrikat: DEHN
Typ: POP SA 3P 230
Art.-Nr.: 900720
oder gleichwertig.

Zertifikate

Technische Daten

Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-5 °C ... +45 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	2,5 mm²feindrähtig / 4 mm²eindrähtig
Schutzart	IP 20

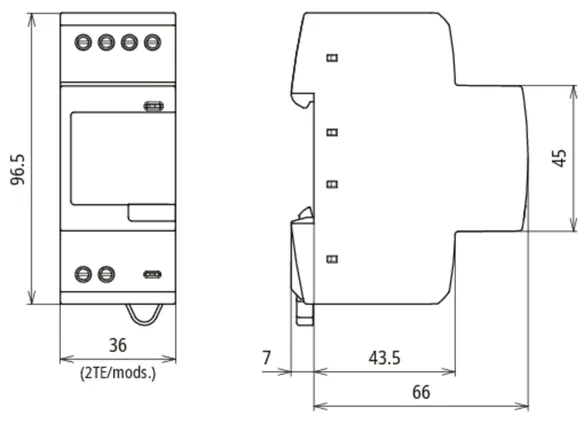

Einbaumaße	2 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
Funktionsanzeige	RGB LED
POP
Geprüft nach	IEC 63052 Kat. 4.1.3S2
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	440 V
Auslösezeit bei 400 V AC	140 ms

Artikel 900720 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900720 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

SPD+POP+MCB / POP+MCB / POP

Zweipolig SPD+POP+MCB

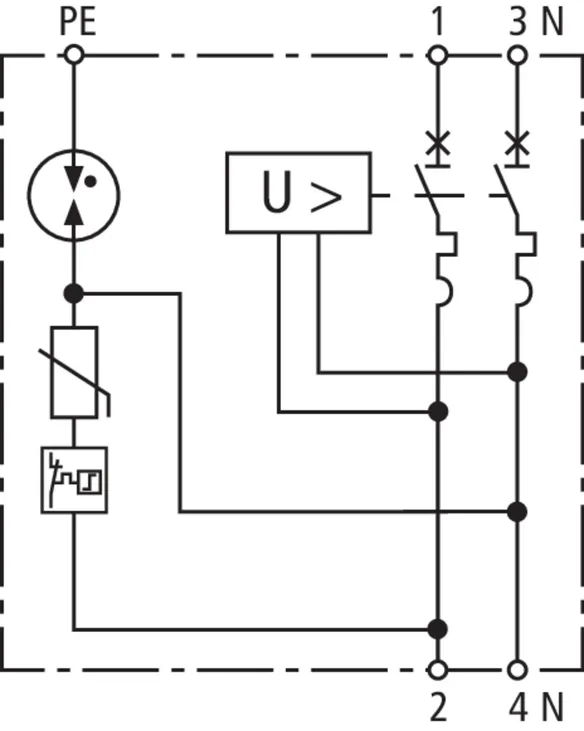

Art.-Nr. 900780 SPD+POP 2 255 C25

Sie müssen angemeldet sein um 900780.stp herunterzuladen.

Sie müssen angemeldet sein um 900780.igs herunterzuladen.

Sie müssen angemeldet sein um 900780.jt herunterzuladen.

Sie müssen angemeldet sein um 900780.dwg herunterzuladen.

Sie müssen angemeldet sein um 900780m_E.dxf herunterzuladen.

Artikel 900780 wurde zum Merkzettel hinzugefügt.

Artikel 900780 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900781 SPD+POP 2 255 C32

Sie müssen angemeldet sein um 900781.stp herunterzuladen.

Sie müssen angemeldet sein um 900781.igs herunterzuladen.

Sie müssen angemeldet sein um 900781.jt herunterzuladen.

Sie müssen angemeldet sein um 900781.dwg herunterzuladen.

Sie müssen angemeldet sein um 900780m_E.dxf herunterzuladen.

Artikel 900781 wurde zum Merkzettel hinzugefügt.

Artikel 900781 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900782 SPD+POP 2 255 C40

Sie müssen angemeldet sein um 900782.stp herunterzuladen.

Sie müssen angemeldet sein um 900782.igs herunterzuladen.

Sie müssen angemeldet sein um 900782.jt herunterzuladen.

Sie müssen angemeldet sein um 900782.dwg herunterzuladen.

Sie müssen angemeldet sein um 900780m_E.dxf herunterzuladen.

Artikel 900782 wurde zum Merkzettel hinzugefügt.

Artikel 900782 wurde zum Warenkorb hinzugefügt.

Vierpolig SPD+POP+MCB

Art.-Nr. 900785 SPD+POP 4 255 C25

Sie müssen angemeldet sein um 900785.stp herunterzuladen.

Sie müssen angemeldet sein um 900786.igs herunterzuladen.

Sie müssen angemeldet sein um 900785.jt herunterzuladen.

Sie müssen angemeldet sein um 900785.dwg herunterzuladen.

Sie müssen angemeldet sein um 900785m_E.dxf herunterzuladen.

Artikel 900785 wurde zum Merkzettel hinzugefügt.

Artikel 900785 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900786 SPD+POP 4 255 C32

Sie müssen angemeldet sein um 900786.stp herunterzuladen.

Sie müssen angemeldet sein um 900786.igs herunterzuladen.

Sie müssen angemeldet sein um 900786.jt herunterzuladen.

Sie müssen angemeldet sein um 900786.dwg herunterzuladen.

Sie müssen angemeldet sein um 900785m_E.dxf herunterzuladen.

Artikel 900786 wurde zum Merkzettel hinzugefügt.

Artikel 900786 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900787 SPD+POP 4 255 C40

Sie müssen angemeldet sein um 900787.stp herunterzuladen.

Sie müssen angemeldet sein um 900787.igs herunterzuladen.

Sie müssen angemeldet sein um 900787.jt herunterzuladen.

Sie müssen angemeldet sein um 900787.dwg herunterzuladen.

Sie müssen angemeldet sein um 900785m_E.dxf herunterzuladen.

Artikel 900787 wurde zum Merkzettel hinzugefügt.

Artikel 900787 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900788 SPD+POP 4 255 C63

Sie müssen angemeldet sein um 900788.stp herunterzuladen.

Sie müssen angemeldet sein um 900788.igs herunterzuladen.

Sie müssen angemeldet sein um 900788.jt herunterzuladen.

Sie müssen angemeldet sein um 900788.dwg herunterzuladen.

Sie müssen angemeldet sein um 900785m_E.dxf herunterzuladen.

Artikel 900788 wurde zum Merkzettel hinzugefügt.

Artikel 900788 wurde zum Warenkorb hinzugefügt.

Zweipolig POP+MCB

Art.-Nr. 900760 POP 2 255 C25

Sie müssen angemeldet sein um 900760.stp herunterzuladen.

Sie müssen angemeldet sein um 900760.igs herunterzuladen.

Sie müssen angemeldet sein um 900760.jt herunterzuladen.

Sie müssen angemeldet sein um 900761.dwg herunterzuladen.

Sie müssen angemeldet sein um 900760m_E.dxf herunterzuladen.

Artikel 900760 wurde zum Merkzettel hinzugefügt.

Artikel 900760 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900761 POP 2 255 C32

Sie müssen angemeldet sein um 900761.stp herunterzuladen.

Sie müssen angemeldet sein um 900761.igs herunterzuladen.

Sie müssen angemeldet sein um 900761.jt herunterzuladen.

Sie müssen angemeldet sein um 900761.dwg herunterzuladen.

Sie müssen angemeldet sein um 900760m_E.dxf herunterzuladen.

Artikel 900761 wurde zum Merkzettel hinzugefügt.

Artikel 900761 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900762 POP 2 255 C40

Sie müssen angemeldet sein um 900762.stp herunterzuladen.

Sie müssen angemeldet sein um 900762.igs herunterzuladen.

Sie müssen angemeldet sein um 900762.jt herunterzuladen.
