Anschlussfahnen gerichtet / gewinkelt

Für den Anschluss der Ableitungen an die Erdungsanlage; aus korrosionsfestem Edelstahl NIRO.

Runddrähte

4 Produkte

Art.-Nr. 860110 AF 10 V4A 1000

GTIN 4013364150256, Zolltarifnr. (EU): 72222031, Bruttogewicht: 624.00 g, VPE: 5.00 Stk.

Abbildungen

Weitere Information

Anschlussfahne Runddraht NIRO (V4A)
Anschlussfahnen gerichtet für den Anschluss
der Ableitungen an die Erdungsanlage aus
korrosionsfestem Edelstahl NIRO (V4A)
Nach DIN EN 62561-2 (VDE 0185 Teil 202).
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
Länge: 1000 mm
Abmessung: Ø10 mm
Querschnitt: 78 mm2
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: AF 10 V4A 1000
Art.-Nr.: 860110
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404
Länge (l1) 1000 mm
Abmessung Ø10 mm
Querschnitt 78 mm2
Normenbezug DIN EN 62561-2

Artikel 860110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 860110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 860115 AF 10 V4A 1500

GTIN 4013364101104, Zolltarifnr. (EU): 72222031, Bruttogewicht: 930.00 g, VPE: 5.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 860115.stp

      Sie müssen angemeldet sein um 860115.stp herunterzuladen.

      Login
    • 860115.igs

      Sie müssen angemeldet sein um 860115.igs herunterzuladen.

      Login
    • 860115.jt

      Sie müssen angemeldet sein um 860115.jt herunterzuladen.

      Login
    • 860115.dwg

      Sie müssen angemeldet sein um 860115.dwg herunterzuladen.

      Login
    • 860115m_D.dxf

      Sie müssen angemeldet sein um 860115m_D.dxf herunterzuladen.

      Login
Anschlussfahne Runddraht NIRO (V4A)
Anschlussfahnen gerichtet für den Anschluss
der Ableitungen an die Erdungsanlage aus
korrosionsfestem Edelstahl NIRO (V4A)
Nach DIN EN 62561-2 (VDE 0185 Teil 202).
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
Länge: 1500 mm
Abmessung: Ø10 mm
Querschnitt: 78 mm2
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: AF 10 V4A 1500
Art.-Nr.: 860115
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404
Länge (l1) 1500 mm
Abmessung Ø10 mm
Querschnitt 78 mm2
Normenbezug DIN EN 62561-2

Artikel 860115 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 860115 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 860129 AF 10 V4A 2000

GTIN 4013364486782, Zolltarifnr. (EU): 72222031, Bruttogewicht: 1.24 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

Anschlussfahne Runddraht NIRO (V4A)
Anschlussfahnen gerichtet für den Anschluss
der Ableitungen an die Erdungsanlage aus
korrosionsfestem Edelstahl NIRO (V4A)
Nach DIN EN 62561-2 (VDE 0185 Teil 202).
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
Länge: 2000 mm
Abmessung: Ø10 mm
Querschnitt: 78 mm2
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: AF 10 V4A 2000
Art.-Nr.: 860129
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404
Länge (l1) 2000 mm
Abmessung Ø10 mm
Querschnitt 78 mm2
Normenbezug DIN EN 62561-2

Artikel 860129 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 860129 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 860130 AF 10 V4A 3000

GTIN 4013364101111, Zolltarifnr. (EU): 72222031, Bruttogewicht: 1.80 kg, VPE: 5.00 Stk.

Abbildungen

Weitere Information

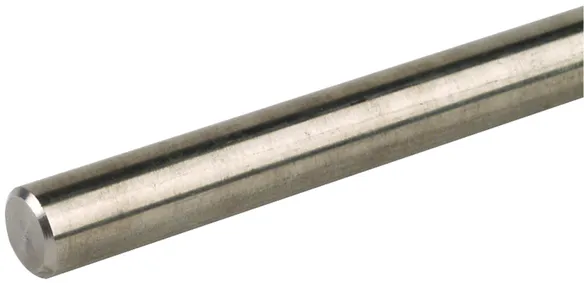

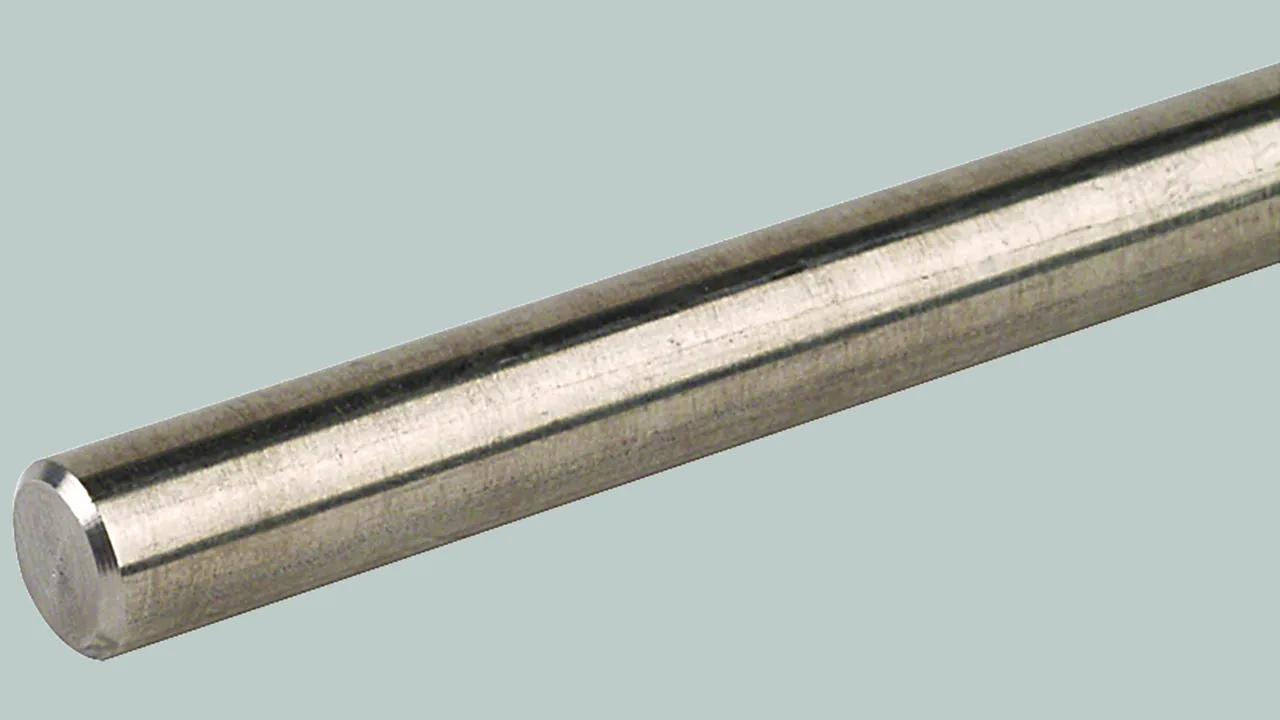

Anschlussfahne Runddraht NIRO (V4A)
Anschlussfahnen gerichtet für den Anschluss
der Ableitungen an die Erdungsanlage aus
korrosionsfestem Edelstahl NIRO (V4A)
Nach DIN EN 62561-2 (VDE 0185 Teil 202).
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
Länge: 3000 mm
Abmessung: Ø10 mm
Querschnitt: 78 mm2
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: AF 10 V4A 3000
Art.-Nr.: 860130
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404
Länge (l1) 3000 mm
Abmessung Ø10 mm
Querschnitt 78 mm2
Normenbezug DIN EN 62561-2

Artikel 860130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 860130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Flachbänder

4 Produkte

Art.-Nr. 860210 AF 30X3.5 V4A 1000

GTIN 4013364159365, Zolltarifnr. (EU): 85389099, Bruttogewicht: 830.00 g, VPE: 5.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 860210.stp

      Sie müssen angemeldet sein um 860210.stp herunterzuladen.

      Login
    • 860210.igs

      Sie müssen angemeldet sein um 860210.igs herunterzuladen.

      Login
    • 860210.jt

      Sie müssen angemeldet sein um 860210.jt herunterzuladen.

      Login
    • 860210.dwg

      Sie müssen angemeldet sein um 860210.dwg herunterzuladen.

      Login
    • 860215m_D.dxf

      Sie müssen angemeldet sein um 860215m_D.dxf herunterzuladen.

      Login

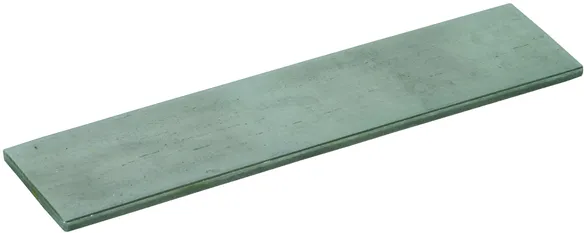

Anschlussfahne Flachband NIRO (V4A)
Anschlussfahnen gerichtet für den Anschluss der Ableitungen an die Erdungsanlage aus korrosionsfestem Edelstahl NIRO (V4A)

Nach DIN EN 62561-2 (VDE 0185 Teil 202).
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
Länge: 1000 mm
Abmessung: 30 x 3,5 mm
Querschnitt: 105 mm2
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: AF 30X3.5 V4A 1000
Art.-Nr.: 860210
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404
Länge (l1) 1000 mm
Abmessung 30 x 3,5 mm
Querschnitt 105 mm2
Normenbezug DIN EN 62561-2

Artikel 860210 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 860210 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 860215 AF 30X3.5 V4A 1500

GTIN 4013364101081, Zolltarifnr. (EU): 72202021, Bruttogewicht: 1.25 kg, VPE: 5.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 860215.stp

      Sie müssen angemeldet sein um 860215.stp herunterzuladen.

      Login
    • 860215.igs

      Sie müssen angemeldet sein um 860215.igs herunterzuladen.

      Login
    • 860215.jt

      Sie müssen angemeldet sein um 860215.jt herunterzuladen.

      Login
    • 860215.dwg

      Sie müssen angemeldet sein um 860215.dwg herunterzuladen.

      Login
    • 860215m_D.dxf

      Sie müssen angemeldet sein um 860215m_D.dxf herunterzuladen.

      Login
Anschlussfahne Flachband NIRO (V4A)
Anschlussfahnen gerichtet für den Anschluss der Ableitungen an die Erdungsanlage aus korrosionsfestem Edelstahl NIRO (V4A)

Nach DIN EN 62561-2 (VDE 0185 Teil 202).
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
Länge: 1500 mm
Abmessung: 30 x 3,5 mm
Querschnitt: 105 mm2
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: AF 30X3.5 V4A 1500
Art.-Nr.: 860215
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404
Länge (l1) 1500 mm
Abmessung 30 x 3,5 mm
Querschnitt 105 mm2
Normenbezug DIN EN 62561-2

Artikel 860215 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 860215 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 860230 AF 30X3.5 V4A 3000

GTIN 4013364101098, Zolltarifnr. (EU): 72202021, Bruttogewicht: 2.48 kg, VPE: 5.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 860230.stp

      Sie müssen angemeldet sein um 860230.stp herunterzuladen.

      Login
    • 860230.igs

      Sie müssen angemeldet sein um 860230.igs herunterzuladen.

      Login
    • 860230.jt

      Sie müssen angemeldet sein um 860230.jt herunterzuladen.

      Login
    • 860230.dwg

      Sie müssen angemeldet sein um 860230.dwg herunterzuladen.

      Login
    • 860215m_D.dxf

      Sie müssen angemeldet sein um 860215m_D.dxf herunterzuladen.

      Login
Anschlussfahne Flachband NIRO (V4A)
Anschlussfahnen gerichtet für den Anschluss der Ableitungen an die Erdungsanlage aus korrosionsfestem Edelstahl NIRO (V4A)

Nach DIN EN 62561-2 (VDE 0185 Teil 202).
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
Länge: 3000 mm
Abmessung: 30 x 3,5 mm
Querschnitt: 105 mm2
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: AF 30X3.5 V4A 3000
Art.-Nr.: 860230
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404
Länge (l1) 3000 mm
Abmessung 30 x 3,5 mm
Querschnitt 105 mm2
Normenbezug DIN EN 62561-2

Artikel 860230 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 860230 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 860240 AF 30X3.5 V4A 4000

GTIN 4013364159372, Zolltarifnr. (EU): 72202021, Bruttogewicht: 3.32 kg, VPE: 5.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 860215.stp

      Sie müssen angemeldet sein um 860215.stp herunterzuladen.

      Login
    • 860215.igs

      Sie müssen angemeldet sein um 860215.igs herunterzuladen.

      Login
    • 860215.jt

      Sie müssen angemeldet sein um 860215.jt herunterzuladen.

      Login
    • 860215.dwg

      Sie müssen angemeldet sein um 860215.dwg herunterzuladen.

      Login
    • 860215m_D.dxf

      Sie müssen angemeldet sein um 860215m_D.dxf herunterzuladen.

      Login
Anschlussfahne Flachband NIRO (V4A)
Anschlussfahnen gerichtet für den Anschluss der Ableitungen an die Erdungsanlage aus korrosionsfestem Edelstahl NIRO (V4A)

Nach DIN EN 62561-2 (VDE 0185 Teil 202).
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
Länge: 4000 mm
Abmessung: 30 x 3,5 mm
Querschnitt: 105 mm2
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: AF 30X3.5 V4A 4000
Art.-Nr.: 860240
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404
Länge (l1) 4000 mm
Abmessung 30 x 3,5 mm
Querschnitt 105 mm2
Normenbezug DIN EN 62561-2

Artikel 860240 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 860240 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Flachbänder gelocht

Mit Langloch im Abstand von 500 mm.

2 Produkte

Art.-Nr. 860425 AF 30X3.5 V2A B6.5X12 3000

GTIN 4013364227774, Zolltarifnr. (EU): 72202021, Bruttogewicht: 2.40 kg, VPE: 5.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 860425.stp

      Sie müssen angemeldet sein um 860425.stp herunterzuladen.

      Login
    • 860425.igs

      Sie müssen angemeldet sein um 860425.igs herunterzuladen.

      Login
    • 860425.jt

      Sie müssen angemeldet sein um 860425.jt herunterzuladen.

      Login
    • 860425.dwg

      Sie müssen angemeldet sein um 860425.dwg herunterzuladen.

      Login
    • 860425m_D.dxf

      Sie müssen angemeldet sein um 860425m_D.dxf herunterzuladen.

      Login

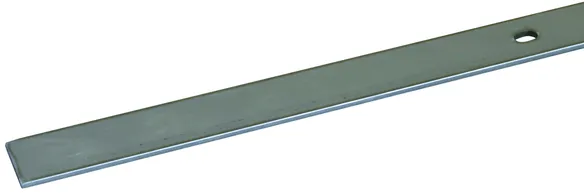

Anschlussfahne Flachband gelocht NIRO (V4A)
Anschlussfahnen gelocht für den Anschluss der
Ableitungen an die Erdungsanlage aus korrosionsfestem
Edelstahl NIRO. Nach DIN EN 62561-2.
Werkstoff: NIRO
Werkstoff-Nr.: 1.4301
Länge: 3000 mm
Abmessung: 30 x 3,5 mm
Querschnitt: 105 mm2
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: AF 30X3.5 V2A B6.5X12 3000
Art.-Nr.: 860425
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Werkstoff-Nr. 1.4301
Länge (l1) 3000 mm
Abmessung 30 x 3,5 mm
Befestigung [6x] 6,5 x 12 mm
Lochabstand 500 mm
Querschnitt 105 mm2
Normenbezug DIN EN 62561-2

Artikel 860425 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 860425 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 860430 AF 30X3.5 V4A B6.5X12 3000

GTIN 4013364227781, Zolltarifnr. (EU): 72202021, Bruttogewicht: 2.00 kg, VPE: 5.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 860425.stp

      Sie müssen angemeldet sein um 860425.stp herunterzuladen.

      Login
    • 860425.igs

      Sie müssen angemeldet sein um 860425.igs herunterzuladen.

      Login
    • 860425.jt

      Sie müssen angemeldet sein um 860425.jt herunterzuladen.

      Login
    • 860425.dwg

      Sie müssen angemeldet sein um 860425.dwg herunterzuladen.

      Login
    • 860425m_D.dxf

      Sie müssen angemeldet sein um 860425m_D.dxf herunterzuladen.

      Login
Anschlussfahne Flachband gelocht NIRO (V4A)
Anschlussfahnen gelocht für den Anschluss der
Ableitungen an die Erdungsanlage aus korrosionsfestem
Edelstahl NIRO (V4A). Nach DIN EN 62561-2.
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
Länge: 3000 mm
Abmessung: 30 x 3,5 mm
Querschnitt: 105 mm2
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: AF 30X3.5 V4A B6.5X12 3000
Art.-Nr.: 860430
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404
Länge (l1) 3000 mm
Abmessung 30 x 3,5 mm
Befestigung [6x] 6,5 x 12 mm
Lochabstand 500 mm
Querschnitt 105 mm2
Normenbezug DIN EN 62561-2

Artikel 860430 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 860430 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Flachbänder gewinkelt

Für direkte Wandmontage (ohne Abstand) mit Bohrungen für Senkkopfschrauben.

2 Produkte

Art.-Nr. 860315 AF 30X3.5 V4A ZW 1500

GTIN 4013364150058, Zolltarifnr. (EU): 85389099, Bruttogewicht: 1.25 kg, VPE: 5.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 860315.stp

      Sie müssen angemeldet sein um 860315.stp herunterzuladen.

      Login
    • 860315.igs

      Sie müssen angemeldet sein um 860315.igs herunterzuladen.

      Login
    • 860315.jt

      Sie müssen angemeldet sein um 860315.jt herunterzuladen.

      Login
    • 860315.dwg

      Sie müssen angemeldet sein um 860315.dwg herunterzuladen.

      Login
    • 860315m_D.dxf

      Sie müssen angemeldet sein um 860315m_D.dxf herunterzuladen.

      Login

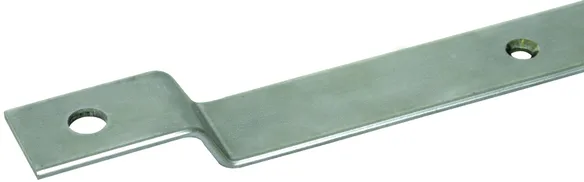

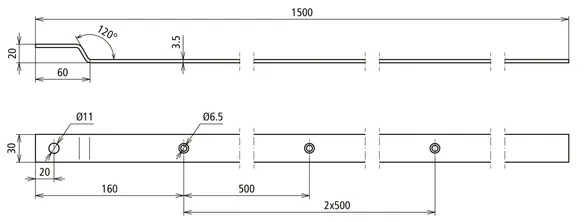

Anschlussfahne Flachband gewinkelt NIRO (V4A)
Anschlussfahnen gewinkelt für den Anschluss der Ableitungen an die Erdungsanlage aus korrosionsfestem Edelstahl NIRO (V4A) Nach DIN EN 62561-2 (VDE 0185 Teil 202).
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
Länge: 1500 mm
Abmessung: 30 x 3,5 mm
Anschluss: Trennklemme oder KS-Verbinder
Querschnitt: 105 mm2
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: AF 30X3.5 V4A ZW 1500
Art.-Nr.: 860315
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404
Länge (l1) 1500 mm
Abmessung 30 x 3,5 mm
Anschluss Trennklemme oder KS-Verbinder
Befestigung [3x] Ø6,5 mm
Lochabstand 500 mm
Querschnitt 105 mm2
Normenbezug DIN EN 62561-2

Artikel 860315 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 860315 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 860330 AF 30X3.5 V4A ZW 3000

GTIN 4013364150065, Zolltarifnr. (EU): 72202021, Bruttogewicht: 2.50 kg, VPE: 5.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 860330.stp

      Sie müssen angemeldet sein um 860330.stp herunterzuladen.

      Login
    • 860330.igs

      Sie müssen angemeldet sein um 860330.igs herunterzuladen.

      Login
    • 860330.jt

      Sie müssen angemeldet sein um 860330.jt herunterzuladen.

      Login
    • 860330.dwg

      Sie müssen angemeldet sein um 860330.dwg herunterzuladen.

      Login
    • 860330m_D.dxf

      Sie müssen angemeldet sein um 860330m_D.dxf herunterzuladen.

      Login

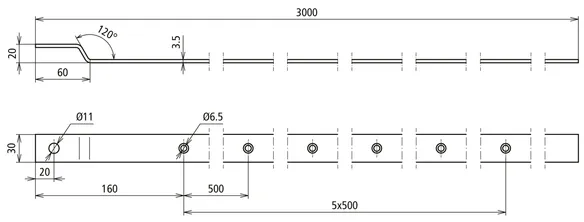

Anschlussfahne Flachband gewinkelt NIRO (V4A)
Anschlussfahnen gewinkelt für den Anschluss der Ableitungen an die Erdungsanlage aus korrosionsfestem Edelstahl NIRO (V4A) Nach DIN EN 62561-2 (VDE 0185 Teil 202).
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
Länge: 3000 mm
Abmessung: 30 x 3,5 mm
Anschluss: Trennklemme oder KS-Verbinder
Querschnitt: 105 mm2
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: AF 30X3.5 V4A ZW 3000
Art.-Nr.: 860330
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404
Länge (l1) 3000 mm
Abmessung 30 x 3,5 mm
Anschluss Trennklemme oder KS-Verbinder
Befestigung [6x] Ø6,5 mm
Lochabstand 500 mm
Querschnitt 105 mm2
Normenbezug DIN EN 62561-2

Artikel 860330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 860330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
