Isolierstangen IS

Einfach – Sicher arbeiten

Kostengünstig, da universelle Anwendung durch Montage verschiedener Aufnahmeköpfe
Leichte Handhabung

Details

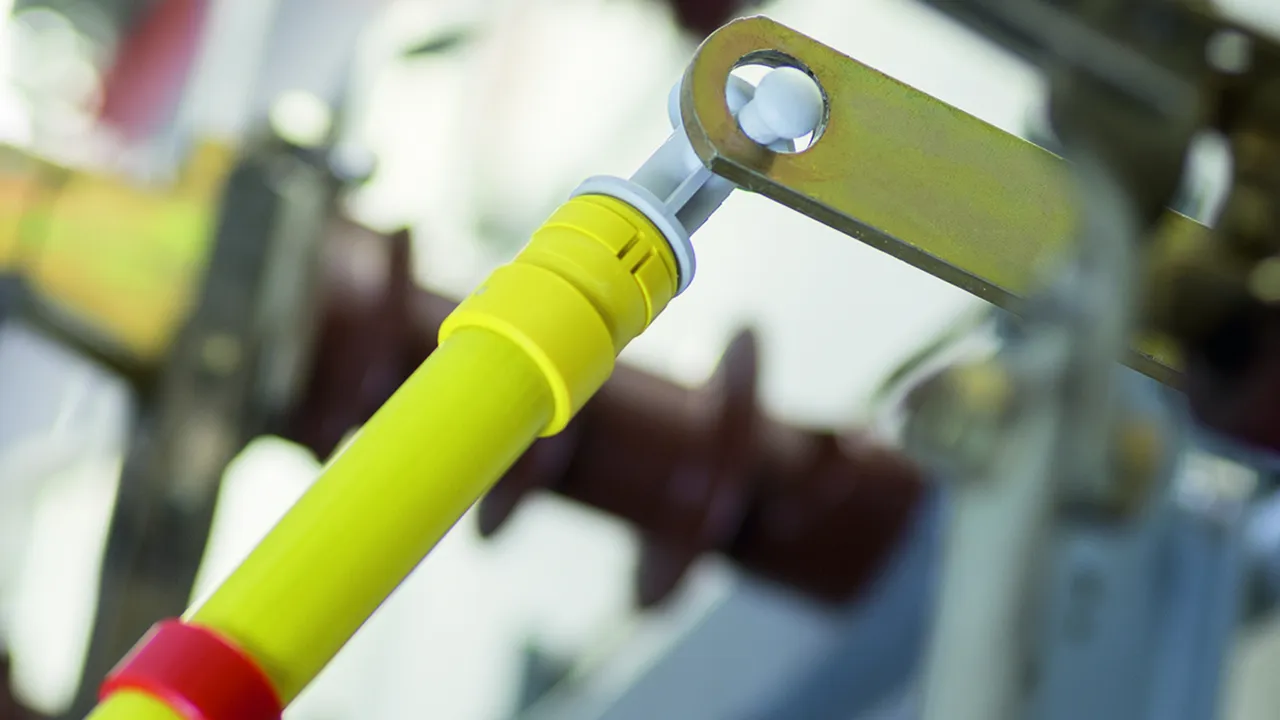

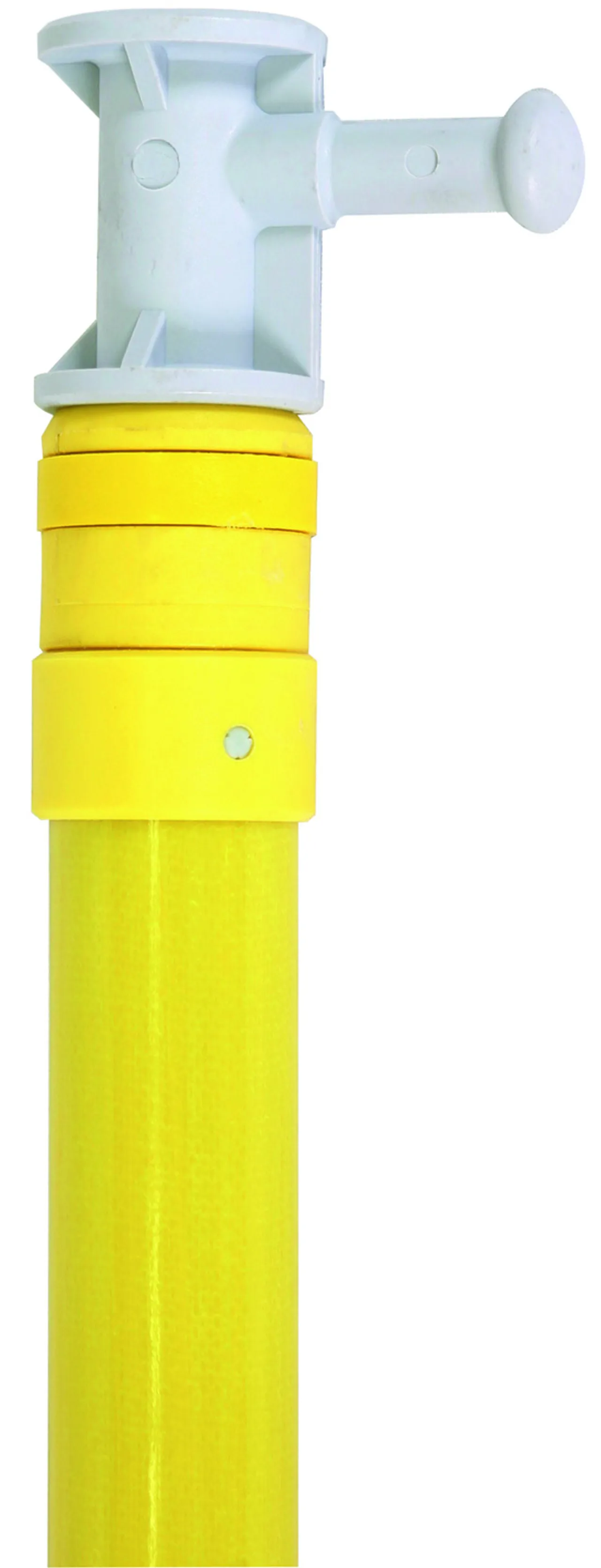

Isolierstange IS SK mit aufgeschraubtem Schaltstangenkopf SSK M12.

lorem ipsum — Isolierstange IS SK mit aufgeschraubtem Schaltstangenkopf SSK M12.

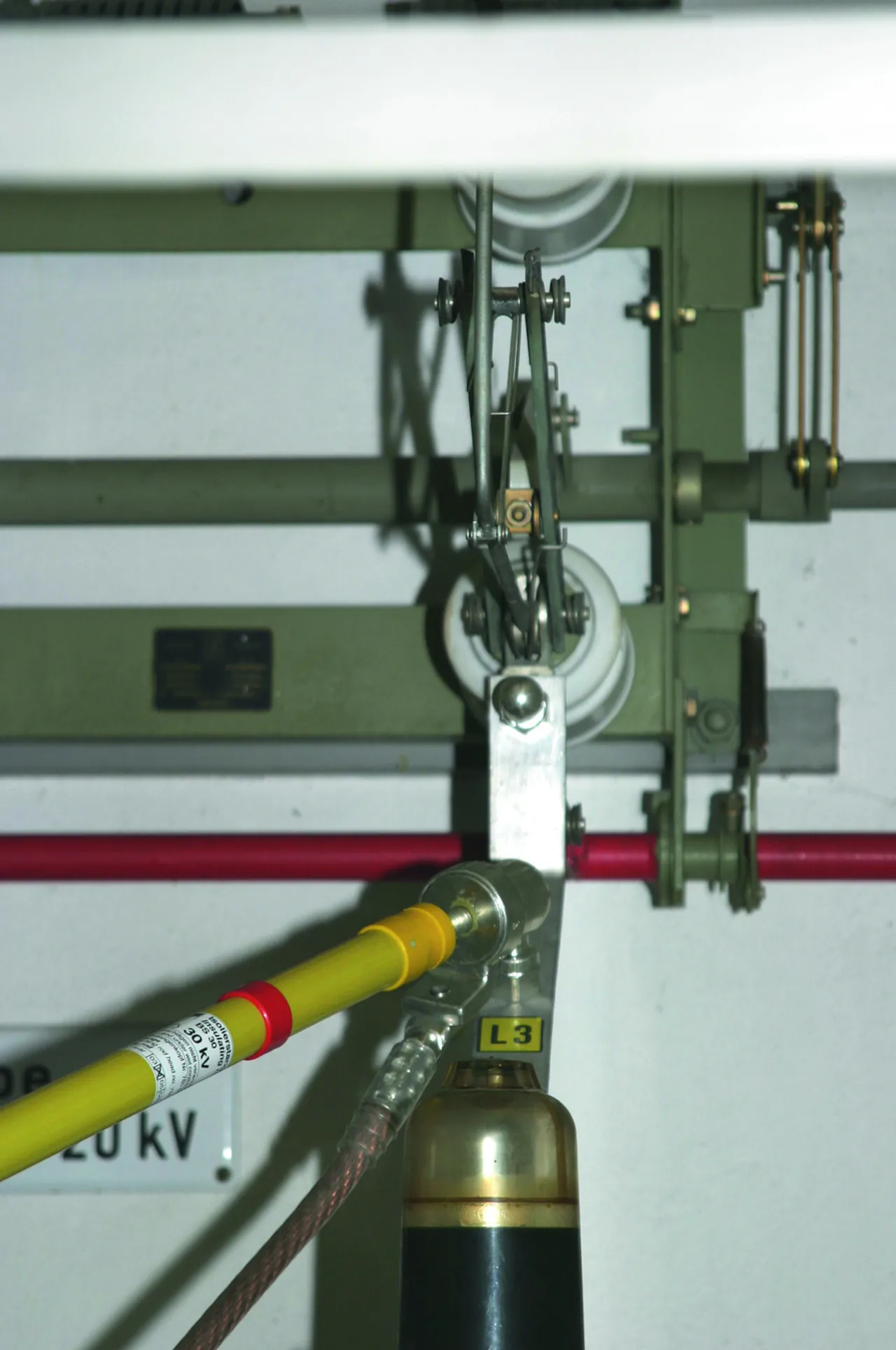

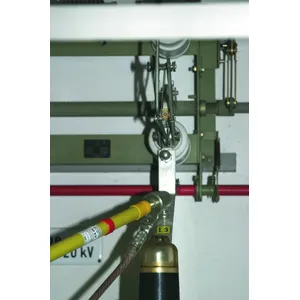

Isolierstange IS SK zur Betätigung von Klemmen mit Spindel mit Sechskant von Erdungs- und Kurzschließvorrichtungen.

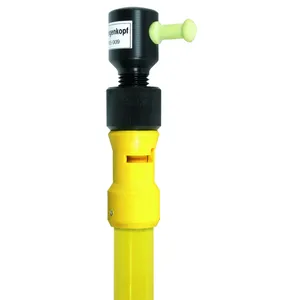

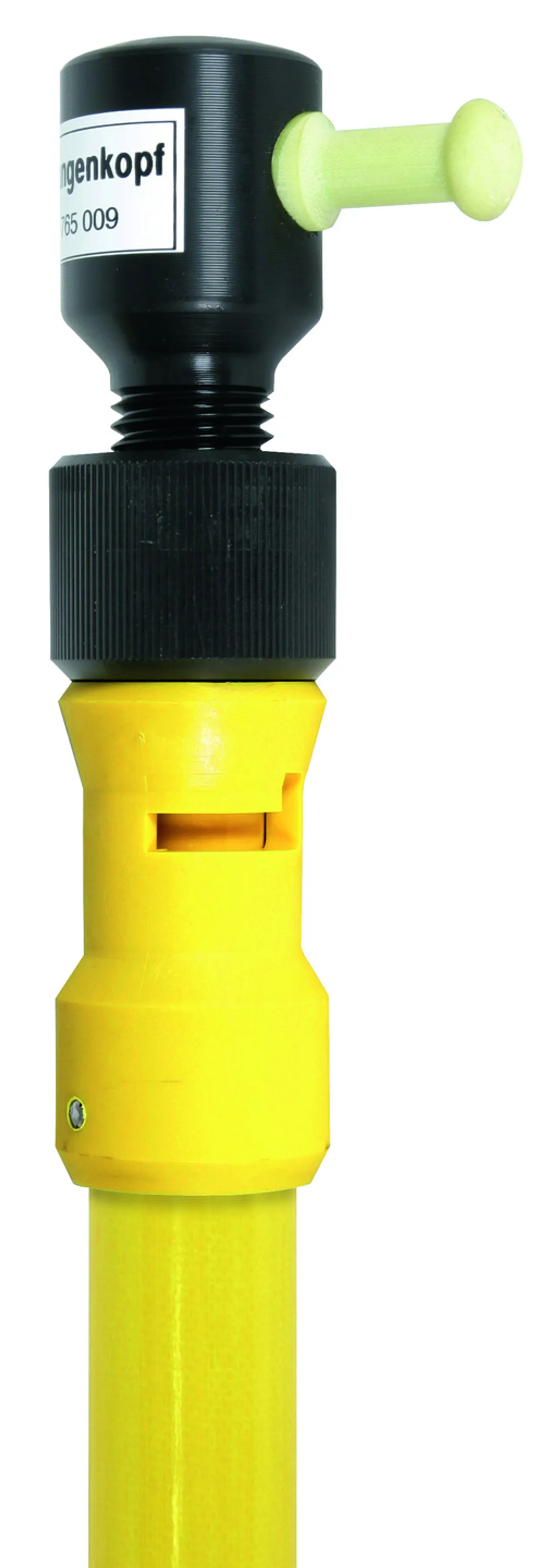

Schaltstangenkopf SSK SQ auf Isolierstange IS SQ montiert. Zusätzliche Arretierung mit Isolierstange über schwarze Rändelmutter.

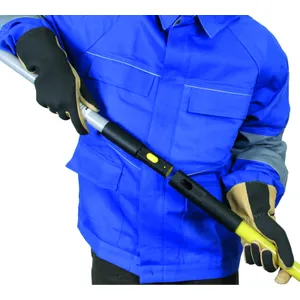

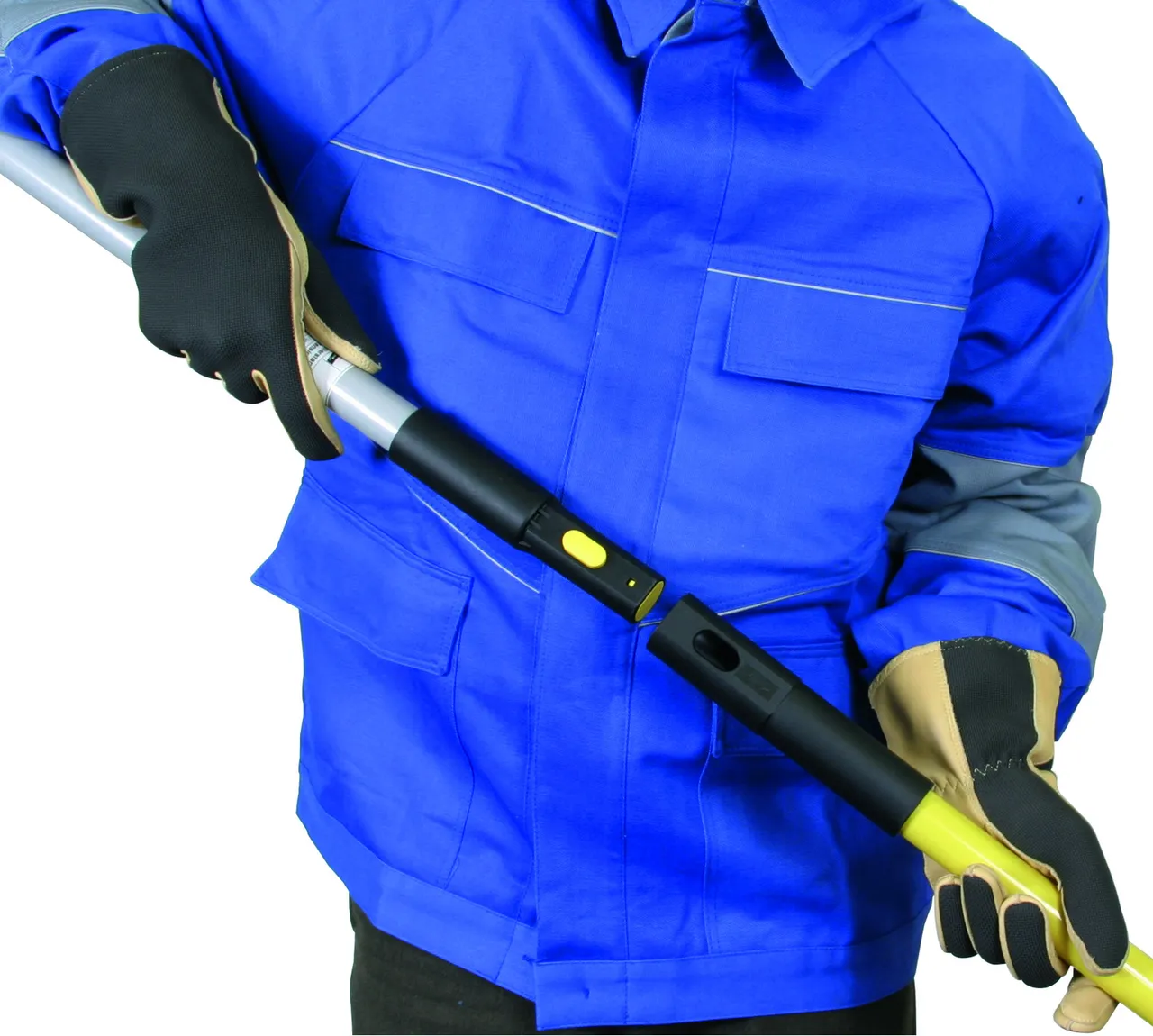

Bei Isolierstangen IS STK ist eine einfache Verlängerung der Handhabe über die Steckkupplung möglich.

Isolierstange, Spindel mit Sechskant

Arbeitskopf mit Spannfederarretierung und Gewindebuchse M12

Als Schaltstange und Arbeitsstange mit Schaltstangenkopf SSK M12
Als Erdungsstange
Handhabeabschluss mit Abschlusskappe

2 Produkte

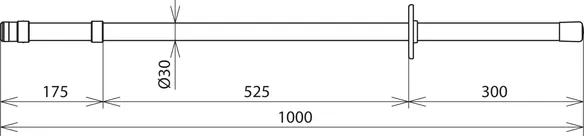

Art.-Nr. 766001 IS 36 SK 1000

GTIN 4013364017825, Zolltarifnr. (EU): 82055980, Bruttogewicht: 916.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1000 mm
Eintauchtiefe (I_O )	175 mm
Verwendbar bei	^

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1000 mm
Isolierstrecke (l_I )	525 mm
Länge Handhabe (I_H )	300 mm
Eintauchtiefe (I_O )	175 mm
Norm Isolierstange	DIN VDE V 0681-1
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Verwendbar bei	^
Aufnahmekopf für	Spindel mit Sechskant
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Isolierstange

Artikel 766001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 766001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 766002 IS 36 SK 1500

GTIN 4013364017832, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1610.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1500 mm
Eintauchtiefe (I_O )	475 mm
Verwendbar bei	^

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1500 mm
Isolierstrecke (l_I )	525 mm
Länge Handhabe (I_H )	500 mm
Eintauchtiefe (I_O )	475 mm
Norm Isolierstange	DIN VDE V 0681-1
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Verwendbar bei	^
Aufnahmekopf für	Spindel mit Sechskant
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Isolierstange

Artikel 766002 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 766002 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

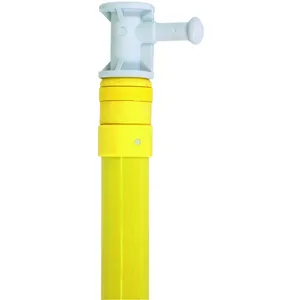

Isolierstange, Spindel mit Querstift

Arbeitskopf mit Bajonettkupplung mit Druckfeder

Als Schaltstange und Arbeitsstange mit Schaltstangenkopf SSK SQ
Als Arbeitsstange zum Handhaben von isolierenden Schutzplatten
Als Erdungsstange
Handhabeabschluss mit Abschlusskappe

3 Produkte

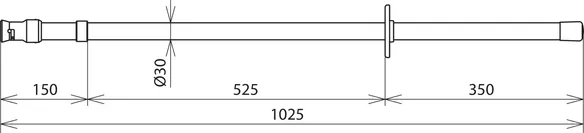

Art.-Nr. 766311 IS 36 SQ 1000

GTIN 4013364017856, Zolltarifnr. (EU): 82055980, Bruttogewicht: 919.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1025 mm
Eintauchtiefe (I_O )	150 mm
Verwendbar bei	^
^*) Max. Plattengewicht bei Anwendung für isolierende Schutzplatten.

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1025 mm
Isolierstrecke (l_I )	525 mm
Länge Handhabe (I_H )	350 mm
Eintauchtiefe (I_O )	150 mm
Norm Isolierstange	DIN VDE V 0681-1
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Verwendbar bei	^
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Isolierstange
^*) Max. Plattengewicht bei Anwendung für isolierende Schutzplatten.

Artikel 766311 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 766311 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 766315 IS 36 SQ 1500

GTIN 4013364008281, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1620.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1525 mm
Eintauchtiefe (I_O )	500 mm
Verwendbar bei	^
^*) Max. Plattengewicht bei Anwendung für isolierende Schutzplatten.

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1525 mm
Isolierstrecke (l_I )	525 mm
Länge Handhabe (I_H )	500 mm
Eintauchtiefe (I_O )	500 mm
Norm Isolierstange	DIN VDE V 0681-1
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Verwendbar bei	^
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Isolierstange
^*) Max. Plattengewicht bei Anwendung für isolierende Schutzplatten.

Artikel 766315 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 766315 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

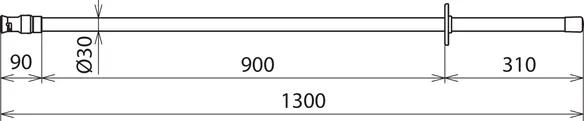

Art.-Nr. 766312 IS 72.5 SQ SN7743

GTIN 4013364311985, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1040.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Nennspannung (U_N )	1 ... 72,5 kV
Gesamtlänge (l_G )	1300 mm
Eintauchtiefe (I_O )	90 mm
Verwendbar bei	^
^*) Max. Plattengewicht bei Anwendung für isolierende Schutzplatten.

Nennspannung (U_N )	1 ... 72,5 kV
Gesamtlänge (l_G )	1300 mm
Isolierstrecke (l_I )	900 mm
Länge Handhabe (I_H )	310 mm
Eintauchtiefe (I_O )	90 mm
Norm Isolierstange	E DIN VDE V 0681-1
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Verwendbar bei	^
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Isolierstange
^*) Max. Plattengewicht bei Anwendung für isolierende Schutzplatten.

Artikel 766312 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 766312 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Isolierstange, Spindel mit Sechskant, STK

Arbeitskopf mit Spannfederarretierung und Gewindebuchse M12

Als Schaltstange und Arbeitsstange mit Schaltstangenkopf SSK M12
Als Erdungsstange
Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung

3 Produkte

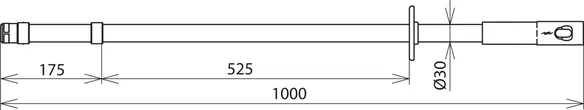

Art.-Nr. 766100 IS 36 SK STK 1000

GTIN 4013364125117, Zolltarifnr. (EU): 82055980, Bruttogewicht: 900.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1000 mm
Eintauchtiefe (I_O )	175 mm
Verwendbar bei	^

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1000 mm
Isolierstrecke (l_I )	525 mm
Länge Handhabe (I_H )	300 mm
Eintauchtiefe (I_O )	175 mm
Norm Isolierstange	DIN VDE V 0681-1
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Verwendbar bei	^
Aufnahmekopf für	Spindel mit Sechskant
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Isolierstange

Artikel 766100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 766100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 766122 IS 123 SK STK 2000

GTIN 4013364134249, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1800.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Nennspannung (U_N )	1 ... 123 kV
Gesamtlänge (l_G )	2000 mm
Eintauchtiefe (I_O )	200 mm
Verwendbar bei	^

Nennspannung (U_N )	1 ... 123 kV
Gesamtlänge (l_G )	2000 mm
Isolierstrecke (l_I )	1300 mm
Länge Handhabe (I_H )	500 mm
Eintauchtiefe (I_O )	200 mm
Norm Isolierstange	DIN VDE V 0681-1
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Verwendbar bei	^
Aufnahmekopf für	Spindel mit Sechskant
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Isolierstange

Artikel 766122 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 766122 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

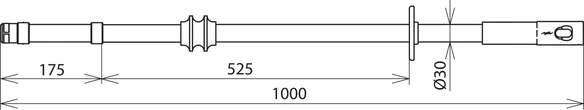

Art.-Nr. 766111 ISN 36 SK STK 1000

GTIN 4013364137295, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1060.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1000 mm
Eintauchtiefe (I_O )	175 mm
Verwendbar bei	_

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1000 mm
Isolierstrecke (l_I )	525 mm
Länge Handhabe (I_H )	300 mm
Eintauchtiefe (I_O )	175 mm
Norm Isolierstange	DIN VDE V 0681-1
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Verwendbar bei	_
Aufnahmekopf für	Spindel mit Sechskant
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Isolierstange

Artikel 766111 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 766111 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Isolierstange, Spindel mit Querstift, STK

Arbeitskopf mit Bajonettkupplung mit Druckfeder

Als Schaltstange und Arbeitsstange mit Schaltstangenkopf SSK SQ
Als Arbeitsstange zum Handhaben von isolierenden Schutzplatten
Als Erdungsstange
Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung

3 Produkte

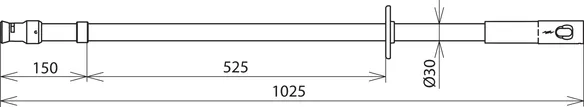

Art.-Nr. 766301 IS 36 SQ STK 1000

GTIN 4013364125124, Zolltarifnr. (EU): 82055980, Bruttogewicht: 900.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1025 mm
Eintauchtiefe (I_O )	150 mm
Verwendbar bei	^

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1025 mm
Isolierstrecke (l_I )	525 mm
Länge Handhabe (I_H )	350 mm
Eintauchtiefe (I_O )	150 mm
Norm Isolierstange	DIN VDE V 0681-1
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Verwendbar bei	^
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Isolierstange

Artikel 766301 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 766301 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 766322 IS 123 SQ STK 2000

GTIN 4013364134256, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1800.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Nennspannung (U_N )	1 ... 123 kV
Gesamtlänge (l_G )	2000 mm
Eintauchtiefe (I_O )	200 mm
Verwendbar bei	^

Nennspannung (U_N )	1 ... 123 kV
Gesamtlänge (l_G )	2000 mm
Isolierstrecke (l_I )	1300 mm
Länge Handhabe (I_H )	500 mm
Eintauchtiefe (I_O )	200 mm
Norm Isolierstange	DIN VDE V 0681-1
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Verwendbar bei	^
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Isolierstange

Artikel 766322 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 766322 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

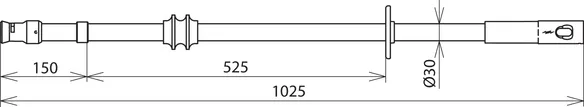

Art.-Nr. 766310 ISN 36 SQ STK 1000

GTIN 4013364137318, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1060.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1025 mm
Eintauchtiefe (I_O )	150 mm
Verwendbar bei	_

Nennspannung (U_N )	1 ... 36 kV
Gesamtlänge (l_G )	1025 mm
Isolierstrecke (l_I )	525 mm
Länge Handhabe (I_H )	350 mm
Eintauchtiefe (I_O )	150 mm
Norm Isolierstange	DIN VDE V 0681-1
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Verwendbar bei	_
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Isolierstange

Artikel 766310 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 766310 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Isolierstange teilbar, Spindel mit Querstift, STK

Arbeitskopf mit Bajonettkupplung mit Druckfeder

Als Schaltstange und Arbeitsstange mit Schaltstangenkopf SSK SQ
Als Arbeitsstange zum Handhaben von isolierenden Schutzplatten
Als Erdungsstange
Handhabeabschluss mit Abschlusskappe

1 Produkt

Art.-Nr. 766332 ISN 123 SQ STK 2500

GTIN 4013364137325, Zolltarifnr. (EU): 82055980, Bruttogewicht: 3.08 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Nennspannung (U_N )	110 ... 123 kV
Gesamtlänge (l_G )	2495 mm
Eintauchtiefe (I_O )	290 mm
Verwendbar bei	_
^*) Max. Plattengewicht bei Anwendung für isolierende Schutzplatten.

Nennspannung (U_N )	110 ... 123 kV
Max. Kopflast ^*)	5 kg
Gesamtlänge (l_G )	2495 mm
Isolierstrecke (l_I )	1485 mm
Länge Handhabe (I_H )	720 mm
Eintauchtiefe (I_O )	290 mm
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 / 43 mm
Verwendbar bei	_
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Isolierstange
^*) Max. Plattengewicht bei Anwendung für isolierende Schutzplatten.
