Erdanschlussplatten

Hohe Kurzschlussstromtragfähigkeit der Anschlussplatte
Anschluss der Phasenäste einpolig

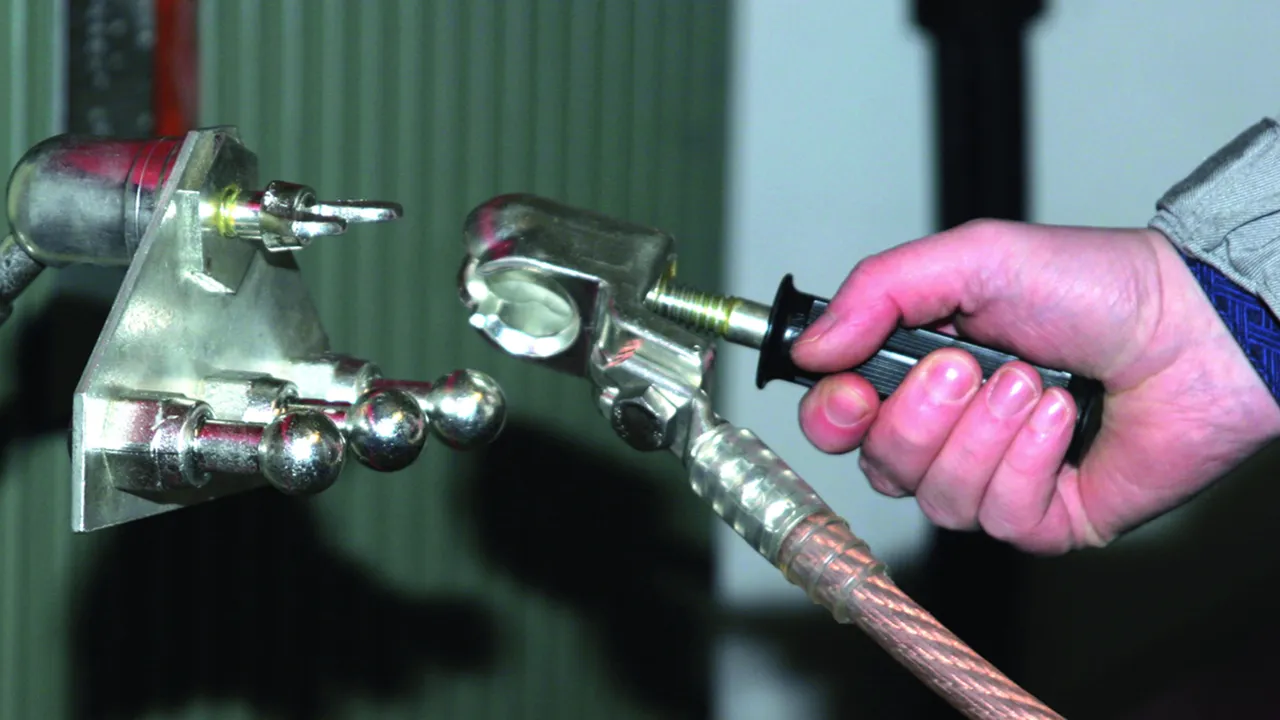

Zum Anschluss von einpoligen Erdungs- und Kurzschließvorrichtungen an Umspannern von Oberleitungsmasten oder an Sicherungsträgern
Ausführung für Kugelfestpunkt Ø20 mm, Ø25 mm oder Ringnutbolzen Ø16 mm

Details

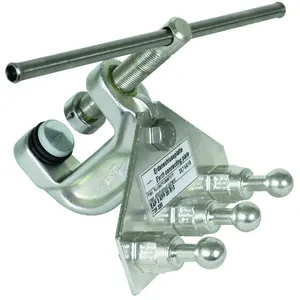

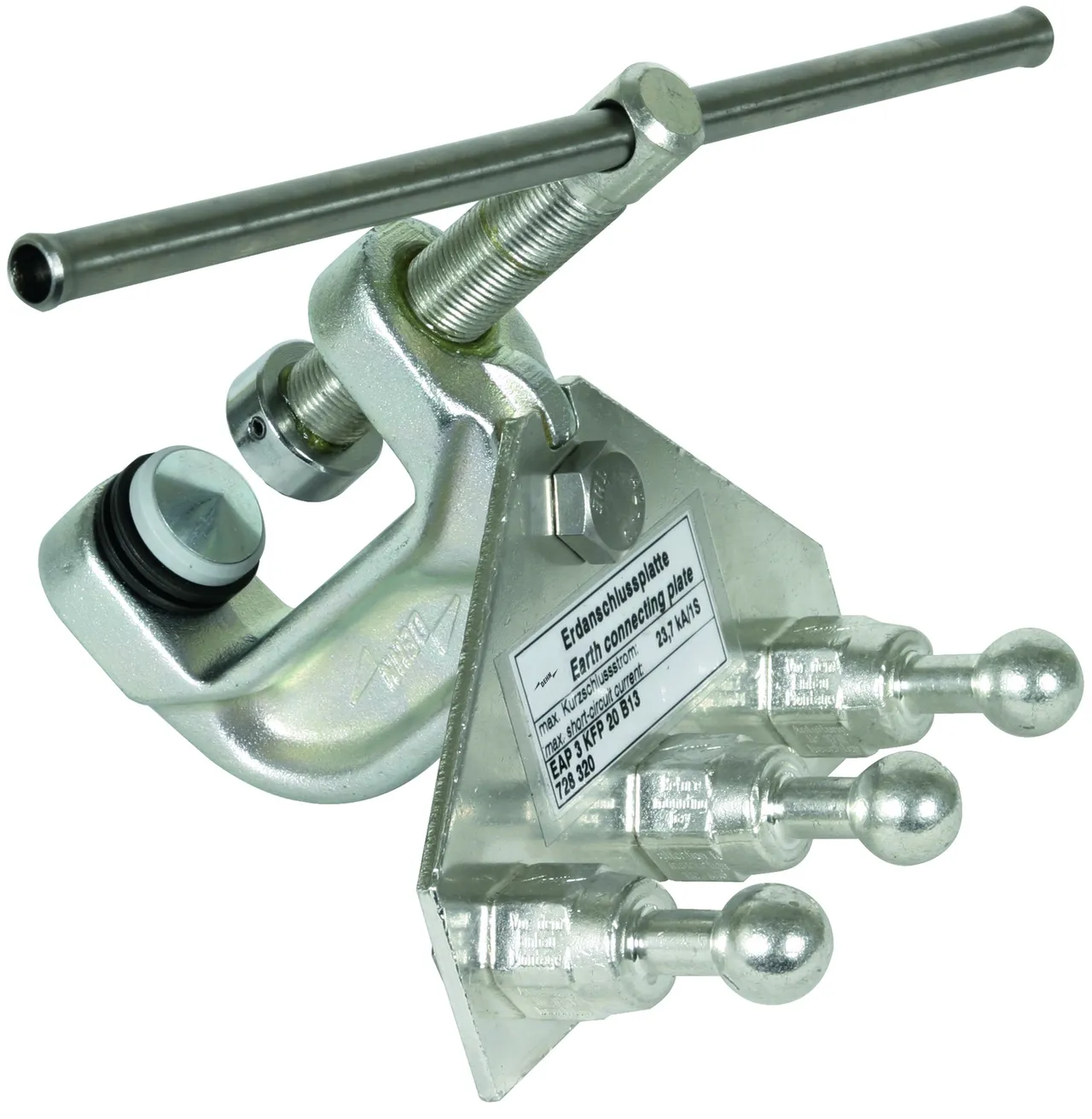

Erdungsfräsklemme mit Verdrehungsschutz montiert auf Erdanschlussplatte.

lorem ipsum — Erdungsfräsklemme mit Verdrehungsschutz montiert auf Erdanschlussplatte.

Mit 3 Kugelfestpunkten und Kugelkopfhaube

2 Produkte

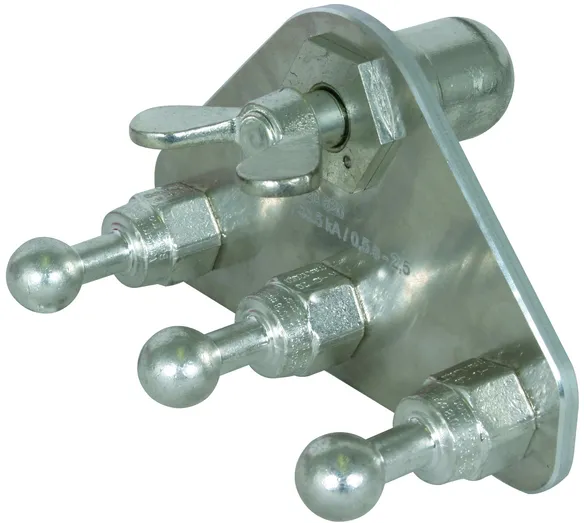

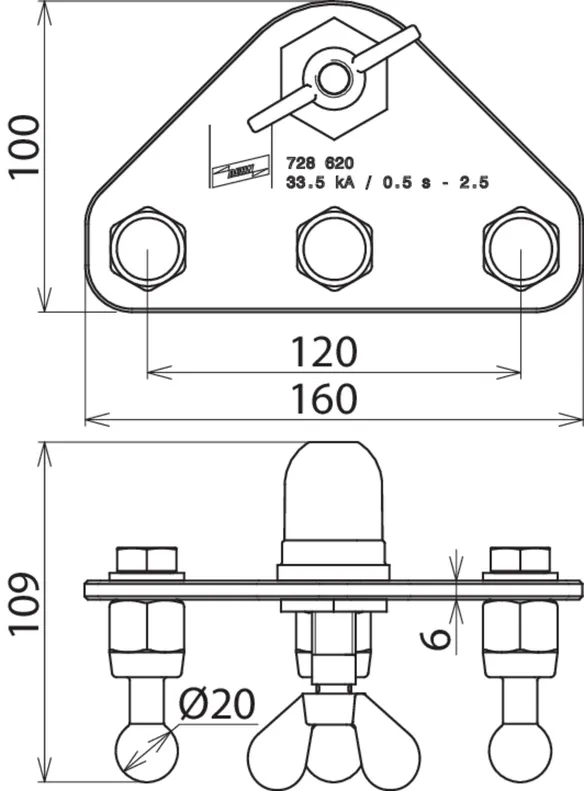

Art.-Nr. 728620 EAPA 3 KFP 20 KKH

GTIN 4013364147843, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1085.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Festpunkt Ø	20 mm
Max. Seilquerschnitt Cu	120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Festpunkt Ø	20 mm
Max. Seilquerschnitt Cu	120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	E-Cu/gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

Artikel 728620 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728620 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

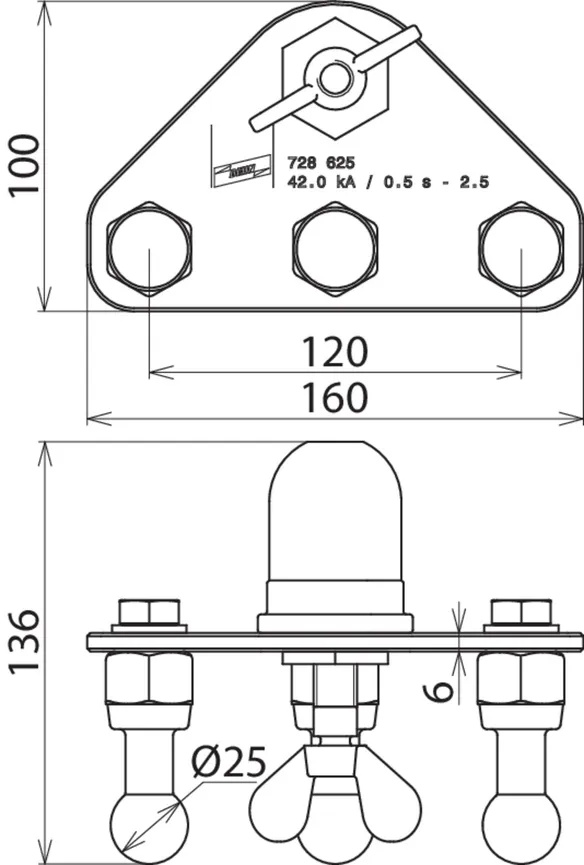

Art.-Nr. 728625 EAPA 3 KFP 25 KKH

GTIN 4013364147867, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1084.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Festpunkt Ø	25 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Festpunkt Ø	25 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	E-Cu/gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

Artikel 728625 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728625 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Mit 3 Kugelfestpunkten

Zur Montage auf Erdanschlussklemmen mit Verdrehungsschutz PK1.

2 Produkte

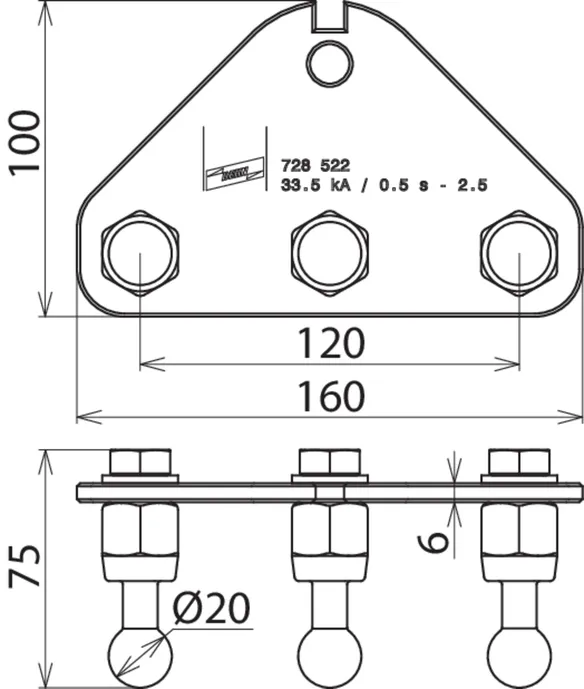

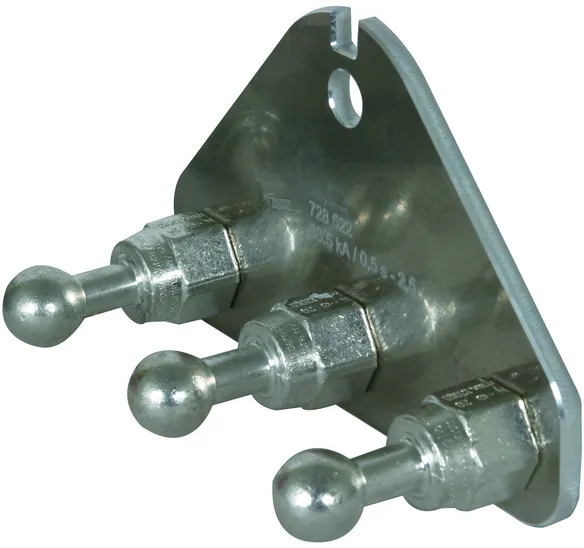

Art.-Nr. 728522 EAPA 3 KFP 20 B13

GTIN 4013364147874, Zolltarifnr. (EU): 85359000, Bruttogewicht: 756.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Festpunkt Ø	20 mm
Max. Seilquerschnitt Cu	120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Festpunkt Ø	20 mm
Max. Seilquerschnitt Cu	120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	E-Cu/gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

Artikel 728522 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728522 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

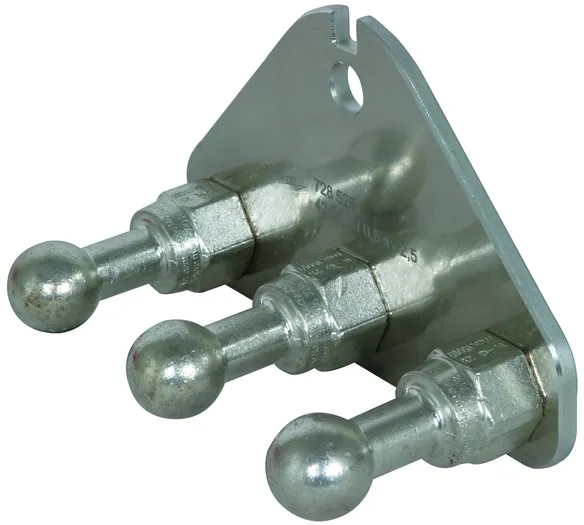

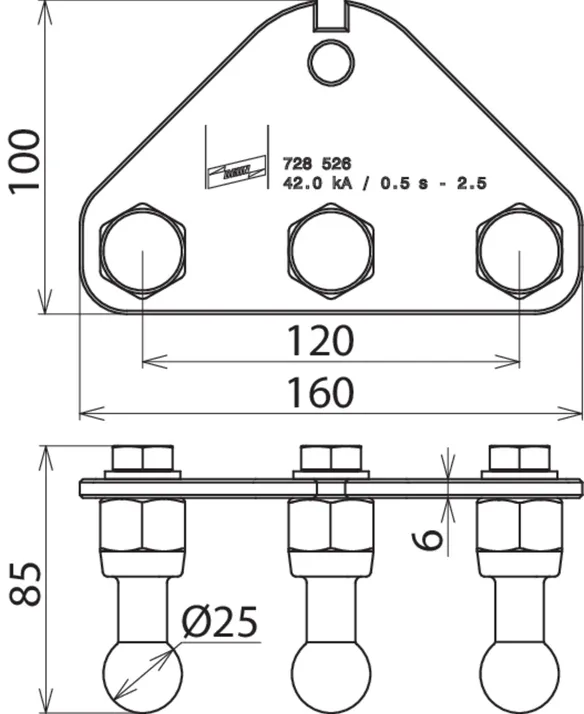

Art.-Nr. 728526 EAPA 3 KFP 25 B13

GTIN 4013364147881, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1014.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Festpunkt Ø	25 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Festpunkt Ø	25 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	E-Cu/gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

Artikel 728526 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728526 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Mit 3 Ringnutfestpunkten und Erdanschlussbuchse

1 Produkt

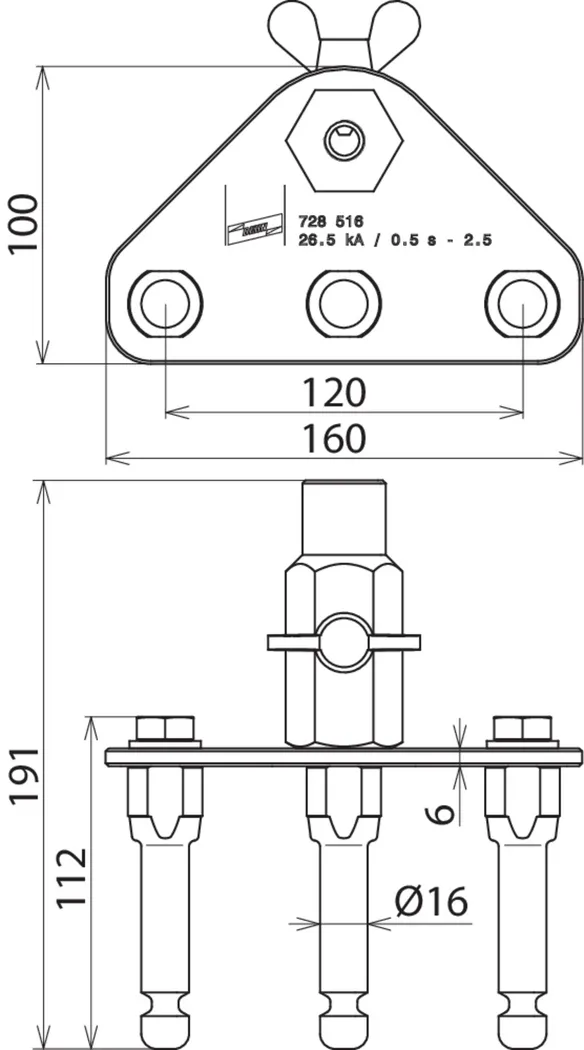

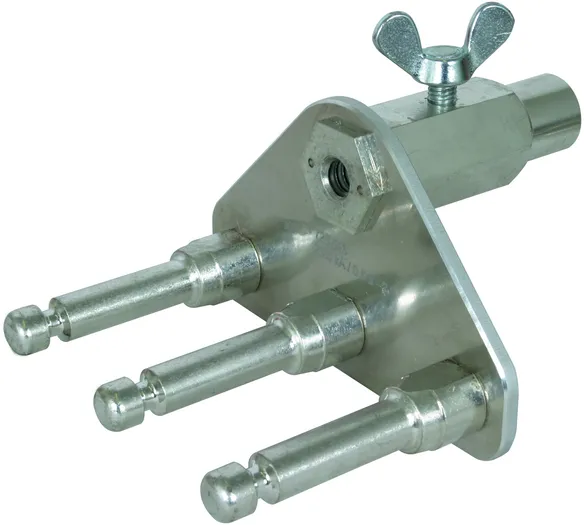

Art.-Nr. 728516 EAPA 3 RN 16 EAB

GTIN 4013364147898, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.54 kg, VPE: 1.00 Stk.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Festpunkt Ø	16 mm
Max. Seilquerschnitt Cu	95 mm²
Max. Kurzschlussstrom I_k0,5 s	26,5 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Festpunkt Ø	16 mm
Max. Seilquerschnitt Cu	95 mm²
Max. Kurzschlussstrom I_k0,5 s	26,5 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

Artikel 728516 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728516 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

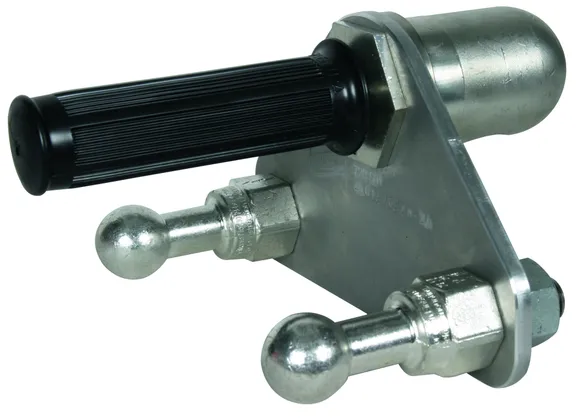

Mit 2 Kugelfestpunkten und Kugelkopfhaube

Mit Kugelkopfhaube drehbar, Ø25 mm, mit Handgriff aus Kunststoff.
Zum Zusammenschluss von 2 einpoligen Erdungs- und Kurzschließvorrichtungen und Anschluss an einem Kugelfestpunkt Ø25 mm.

1 Produkt

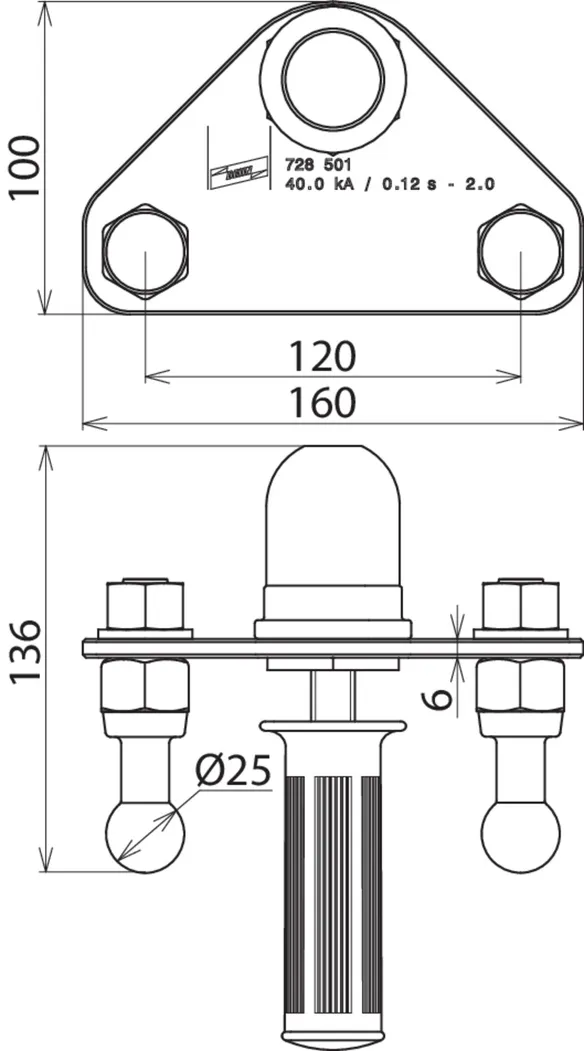

Art.-Nr. 728501 EAP 2 25 KKH HG

GTIN 4013364079618, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1015.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Festpunkt Ø	25 mm
DB Zeichnungs-Nr.	3 Ebgw 01.66
DB Material-Nr.	157 540

Artikel 728501 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728501 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

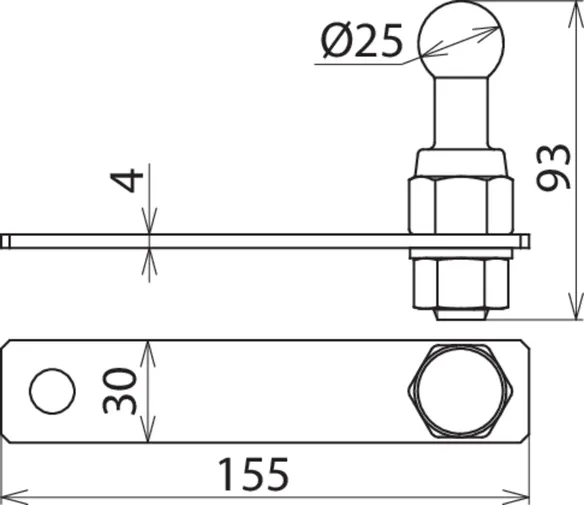

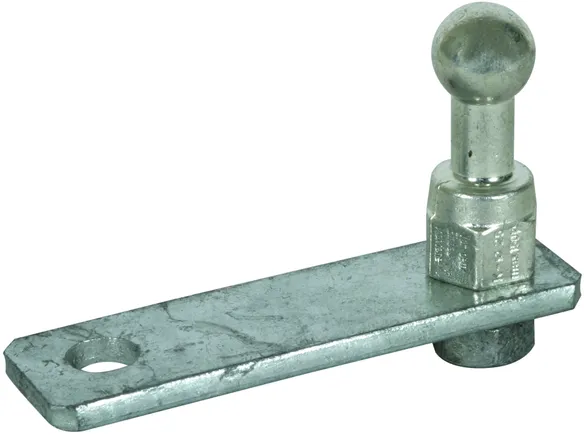

Anschlusslasche mit 1 Kugelfestpunkt

Zum Anschluss an einem Sicherungsträger.

1 Produkt

Art.-Nr. 728503 EAP 25 SIT US OL

GTIN 4013364079564, Zolltarifnr. (EU): 85359000, Bruttogewicht: 453.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Festpunkt Ø	25 mm
DB Zeichnungs-Nr.	4 Ebgw 01.60
DB Material-Nr.	157 545

Artikel 728503 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728503 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

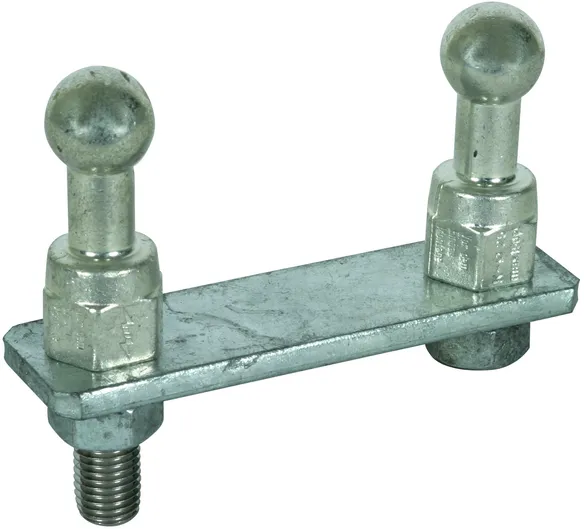

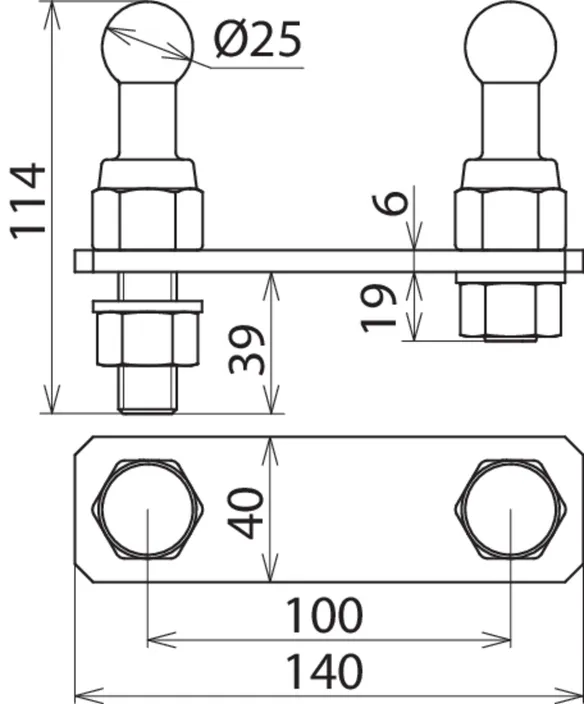

Anschlusslasche mit 2 Kugelfestpunkten

Zum Anschluss am Masten.

1 Produkt

Art.-Nr. 728502 EAP 2 25 MA US OL

GTIN 4013364079571, Zolltarifnr. (EU): 85359000, Bruttogewicht: 708.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Festpunkt Ø	25 mm
DB Zeichnungs-Nr.	3 Ebgw 01.61
DB Material-Nr.	157 548

Artikel 728502 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728502 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
