Erdungsstangen für Schaltanlagen

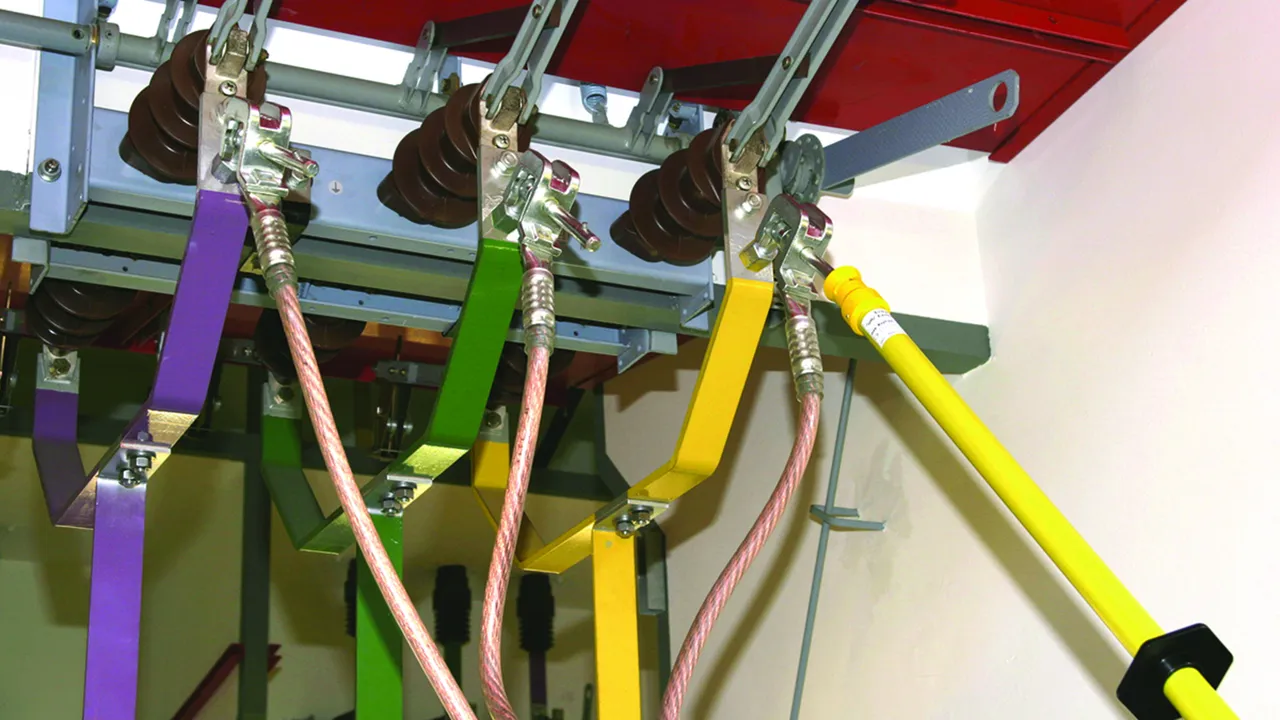

Zum Einbringen von Erdungs- und Kurzschließvorrichtungen
Unterschiedliche Längen
Teilbar für einfachen Transport
Geringes Eigengewicht
Spindel mit Sechskant (SW19) oder Spindel mit Querstift

Details

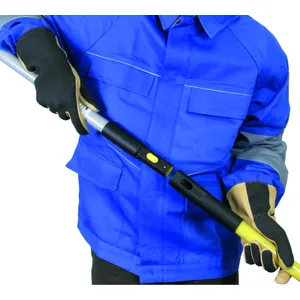

Bei Erdungsstangen ES STK ist eine einfache Verlängerung der Handhabe über die Steckkupplung möglich.

lorem ipsum — Bei Erdungsstangen ES STK ist eine einfache Verlängerung der Handhabe über die Steckkupplung möglich.

Mit dem Adapter AES SQ SK kann eine Erdungsstange mit Bajonettverriegelung (Spindel mit Querstift) auch für Klemmen mit Spindel mit Sechskant eingesetzt werden.

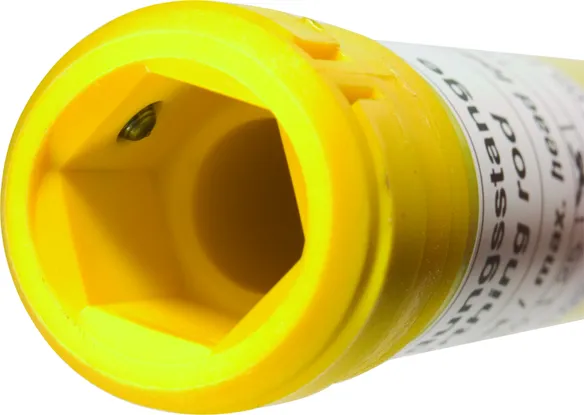

Sechskantaufnahme

Handhabeabschluss mit Abschlusskappe (Federverriegelung)

2 Produkte

Art.-Nr. 761010 ES SK 1000

GTIN 4013364000155, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1480.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Artikel 761010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 761015 ES SK 1500

GTIN 4013364000162, Zolltarifnr. (EU): 82055980, Bruttogewicht: 2.15 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm
Höchstzulässige Kopflast	8 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Artikel 761015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

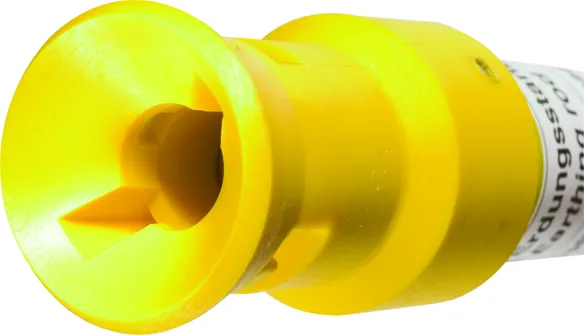

Querstiftaufnahme

Handhabeabschluss mit Abschlusskappe (Bajonettverriegelung)

2 Produkte

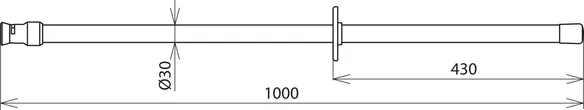

Art.-Nr. 761011 ES SQ 1000

GTIN 4013364000230, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1.55 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Artikel 761011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 761016 ES SQ 1500

GTIN 4013364000247, Zolltarifnr. (EU): 82055980, Bruttogewicht: 2.16 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm
Höchstzulässige Kopflast	8 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Artikel 761016 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761016 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Sechskantaufnahme und Steckkupplung

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Federverriegelung)

2 Produkte

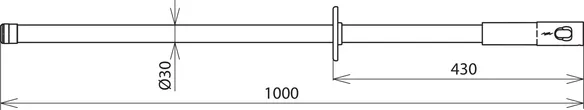

Art.-Nr. 761001 ES SK STK 1000

GTIN 4013364125179, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1058.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Artikel 761001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 761003 ES SK STK 2000

GTIN 4013364134348, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1760.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm
Höchstzulässige Kopflast	8 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Artikel 761003 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761003 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Querstiftaufnahme und Steckkupplung

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Bajonettverriegelung)

2 Produkte

Art.-Nr. 761002 ES SQ STK 1000

GTIN 4013364125186, Zolltarifnr. (EU): 82055980, Bruttogewicht: 900.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Artikel 761002 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761002 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 761004 ES SQ STK 2000

GTIN 4013364134355, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1.80 kg, VPE: 1.00 Stk.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm
Höchstzulässige Kopflast	8 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Artikel 761004 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761004 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Teleskopisch mit Querstiftaufnahme und Steckkupplung

1 Produkt

Art.-Nr. 769304 ESTC SQ STK SN7562

GTIN 4013364149144, Zolltarifnr. (EU): 82055980, Bruttogewicht: 3.00 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Gesamtlänge (l_{G max} / I_{G min} )	3040 / 1790 mm
Länge Handhabe (I_H )	900 mm

Gesamtlänge (l_{G max} / I_{G min} )	3040 / 1790 mm
Länge Handhabe (I_H )	900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	43 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung

Artikel 769304 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769304 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Zweiteilig mit Sechskantaufnahme

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Federverriegelung)

1 Produkt

Art.-Nr. 761070 EST SK STK 920

GTIN 4013364136212, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1300.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm
Höchstzulässige Kopflast	20 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 / 43 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Artikel 761070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 761070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Zweiteilig mit Querstiftaufnahme

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Bajonettverriegelung)

1 Produkt

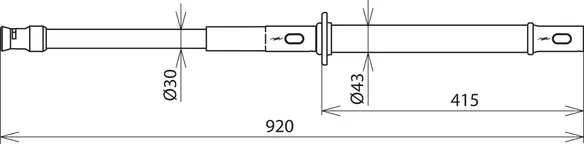

Art.-Nr. 761075 EST SQ STK 920

GTIN 4013364136229, Zolltarifnr. (EU): 82055980, Bruttogewicht: 1300.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm
Höchstzulässige Kopflast	20 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 / 43 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange
