Verbindungsklemmen für Bewehrungen

Klemmen zum Verbinden von Betonstahlmatten oder Bewehrungen mit Rund- und Flachleitern

Anordnung:
(II) = parallel
(+) = kreuz

Details

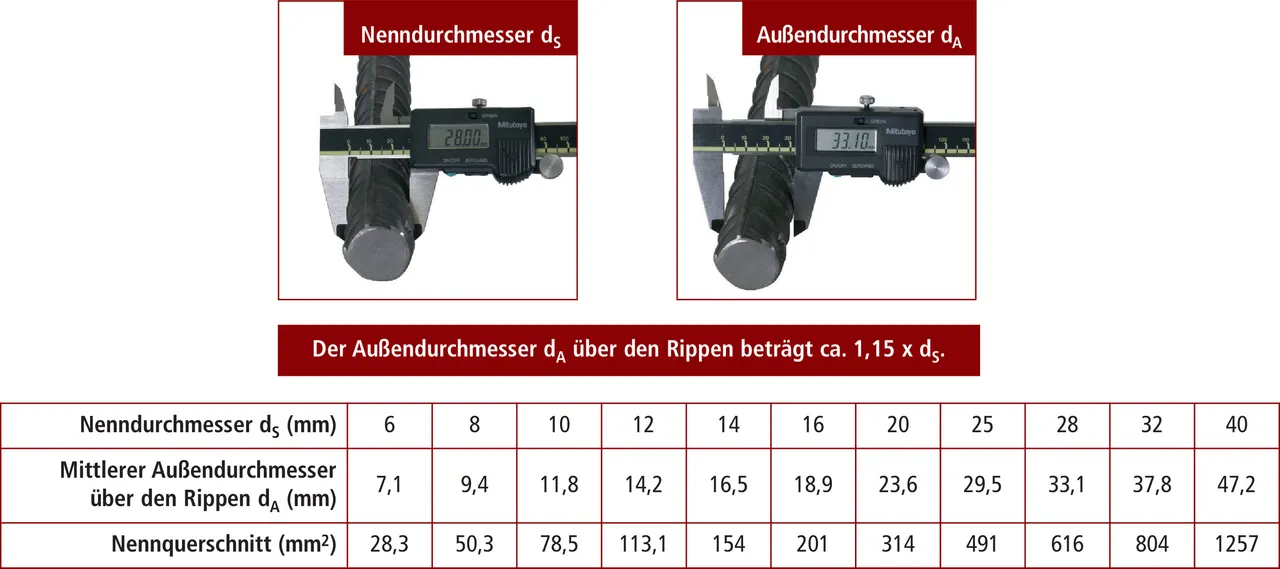

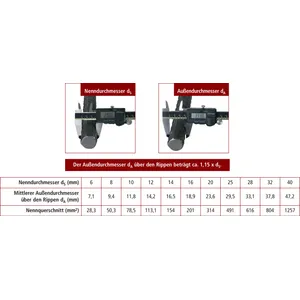

Bild 1: Durchmesser von Bewehrungsstählen.
Lit.: Stahl für die Bewehrung von Beton nach DIN EN 10080:2005.
lorem ipsum

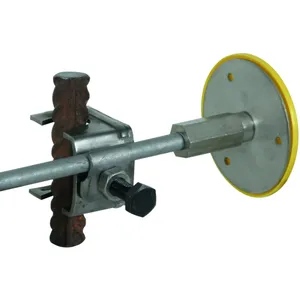

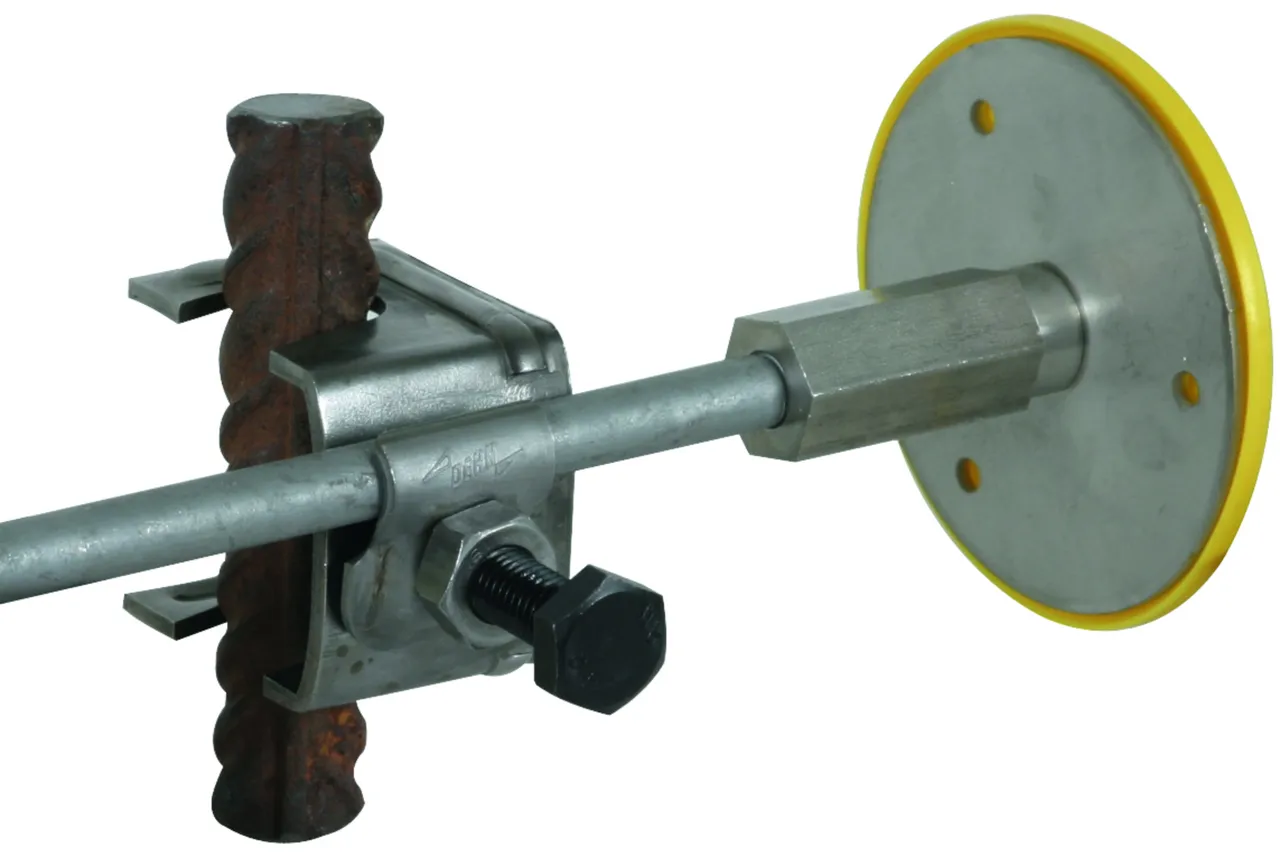

Bild 5: Verbindungsklemme Art.-Nr. 308 035
lorem ipsum

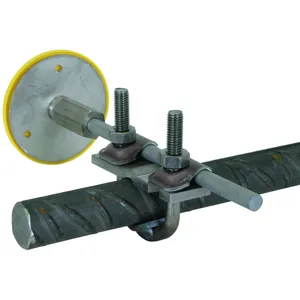

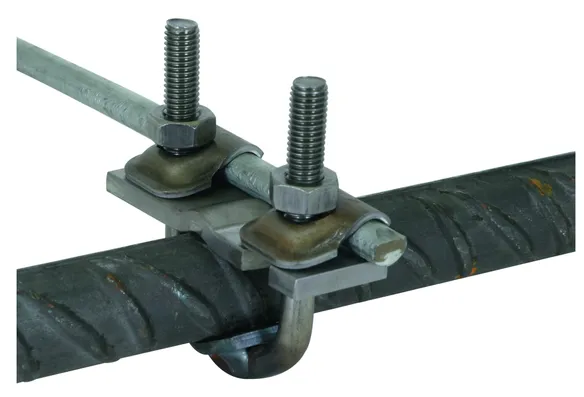

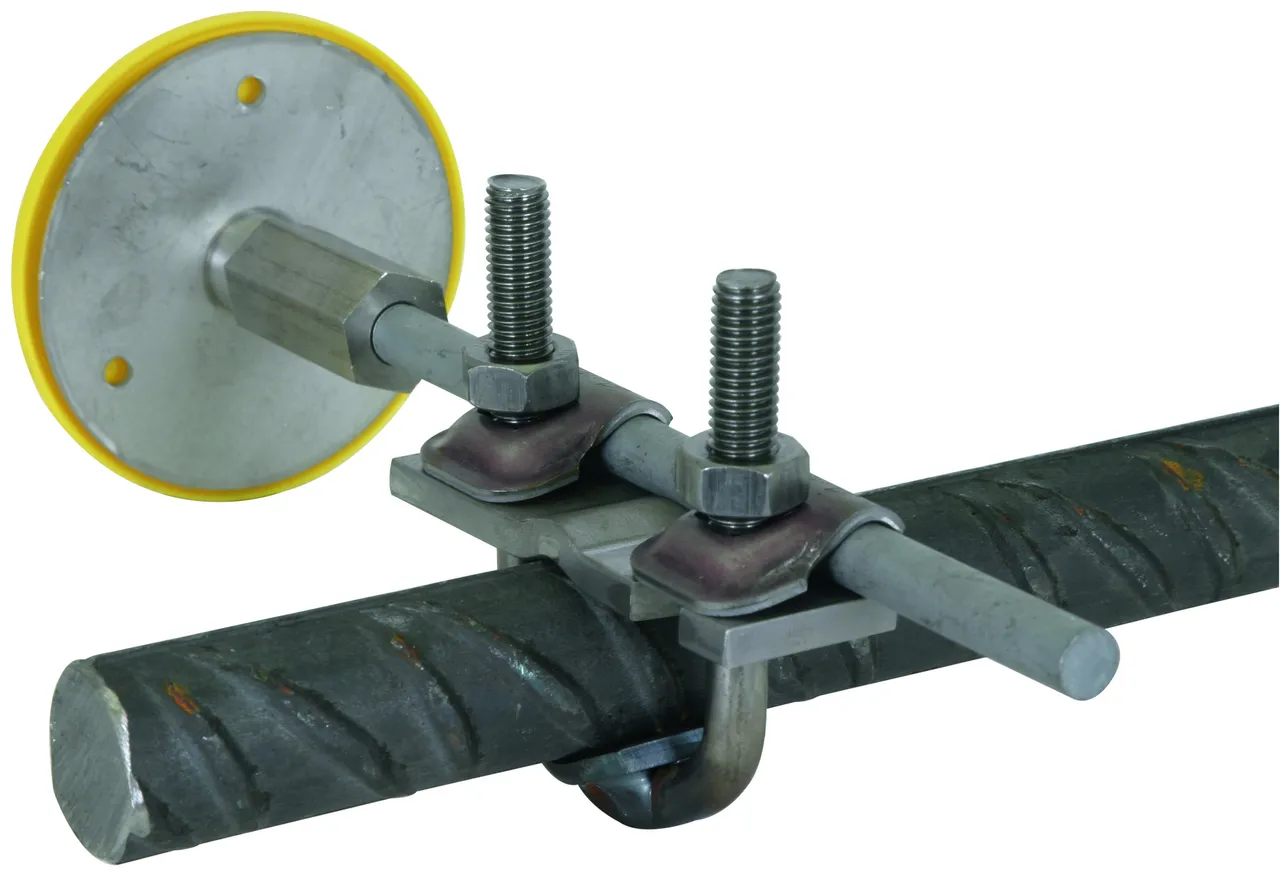

Bild 3: Bügelklemme Art.-Nr. 308 046
lorem ipsum

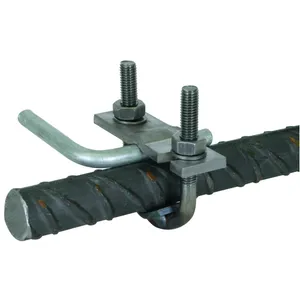

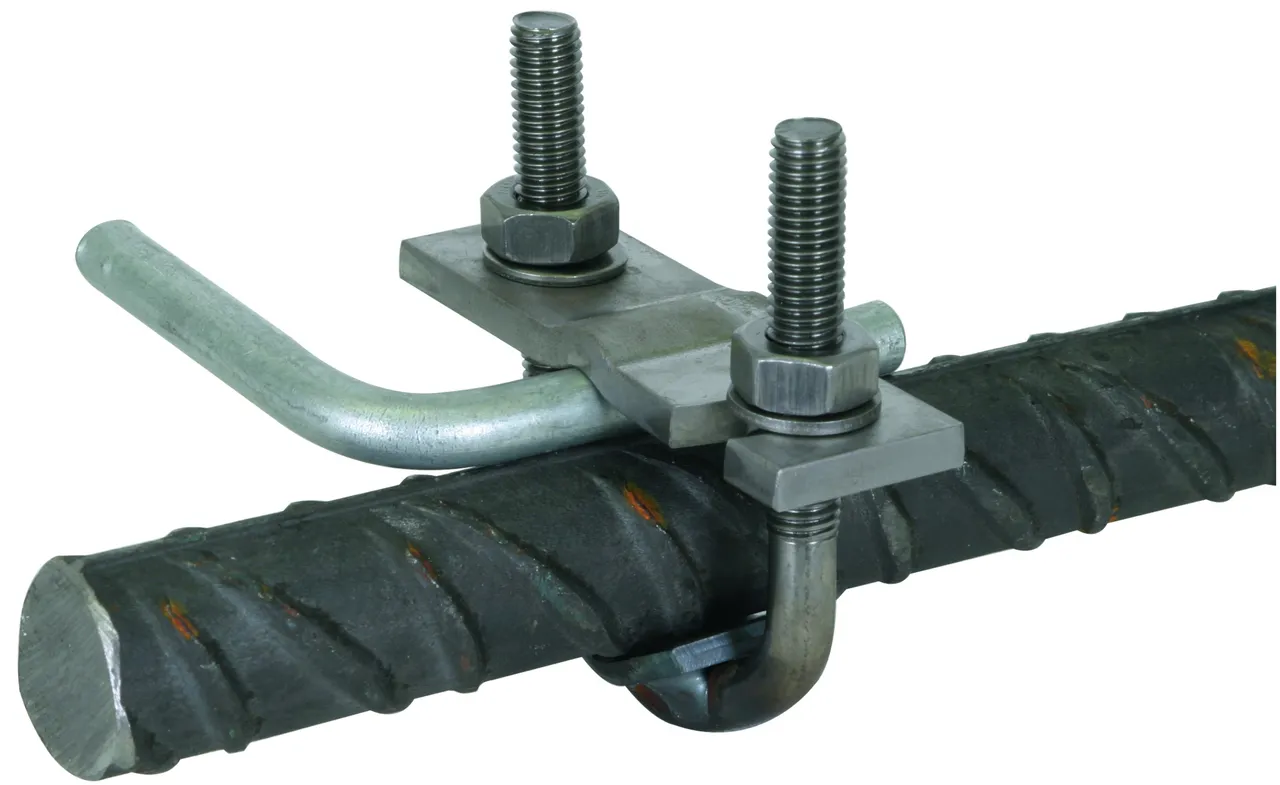

Bild 2: Bügelklemme Art.-Nr. 308 045
lorem ipsum

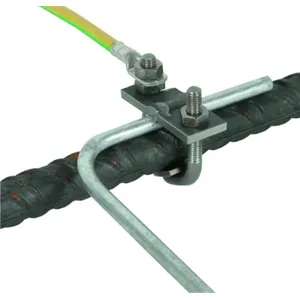

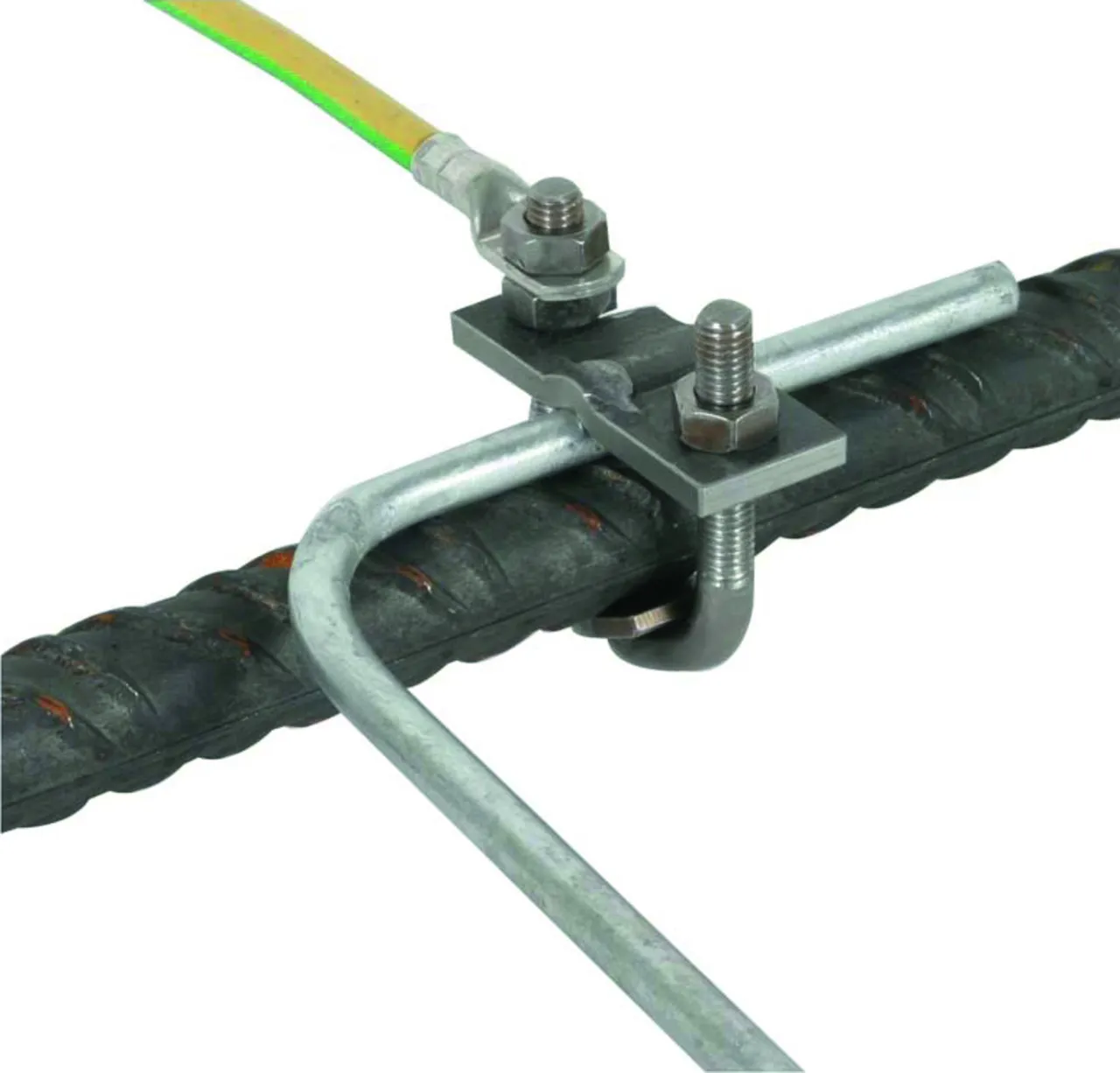

Bild 4: Bügelklemme mit Kabelschuh
lorem ipsum

Für T-, Kreuz- und Parallelverbindungen

1 Produkt

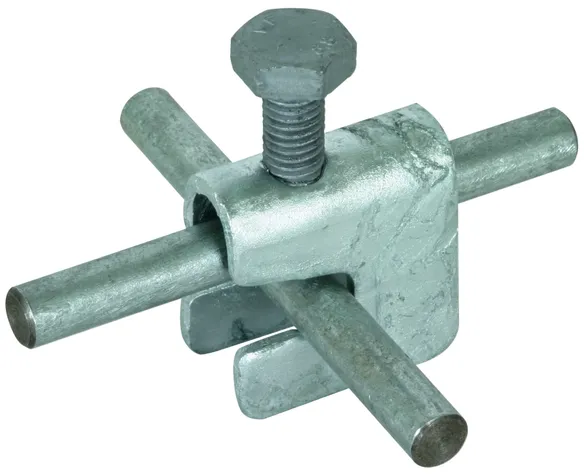

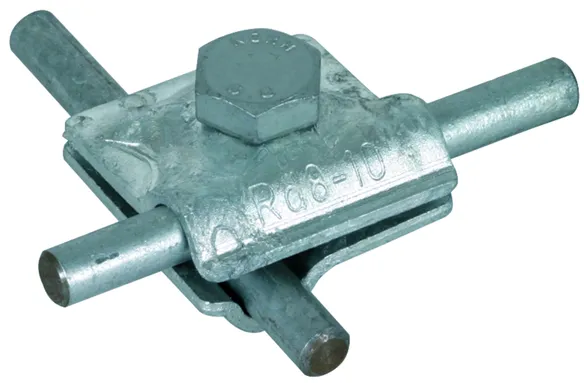

Art.-Nr. 308025 VK A UNI ST

GTIN 4013364035881, Zolltarifnr. (EU): 85359000, Bruttogewicht: 102.00 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 308025.stp

      Sie müssen angemeldet sein um 308025.stp herunterzuladen.

      Login
    • 308025.igs

      Sie müssen angemeldet sein um 308025.igs herunterzuladen.

      Login
    • 308025.jt

      Sie müssen angemeldet sein um 308025.jt herunterzuladen.

      Login
    • 308025.dwg

      Sie müssen angemeldet sein um 308025.dwg herunterzuladen.

      Login
    • 308025m_D.dxf

      Sie müssen angemeldet sein um 308025m_D.dxf herunterzuladen.

      Login
Verbindungsklemmen für Bewehrungen St/tZn
Verbindungsklemmen, für Bewehrungen zum Verbinden von Betonstahl-Matten
oder Bewehrungen mit Rundleitern
für T-, Kreuz- und Parallelverbindungen
Werkstoff: St/tZn
Klemmbereich Rd / Rd: (+) 6-10 / 6-10 mm
Klemmbereich Rd / Fl: (+) 6-10 / 30 mm
Klemmbereich Fl / Fl: (II) 30 / 30 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 9 kA

Fabrikat: DEHN
Typ: VK A UNI ST
Art.-Nr.: 308025
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/tZn
Klemmbereich Rd / Rd (+) 6-10 / 6-10 mm
Klemmbereich Rd / Fl (+) 6-10 / 30 mm
Klemmbereich Fl / Fl (II) 30 / 30 mm
Schraube di M10 x 25 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9 kA

Artikel 308025 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308025 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Für T-, Kreuz- und Parallelverbindungen

1 Produkt

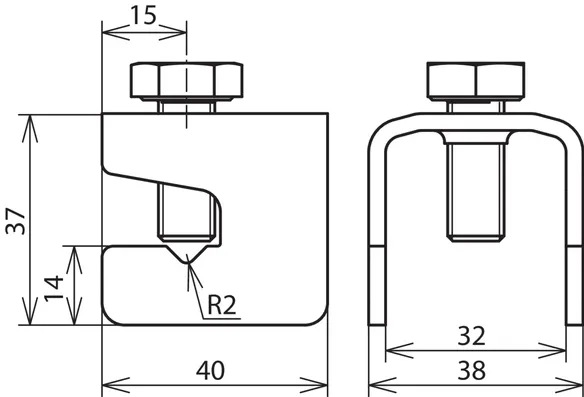

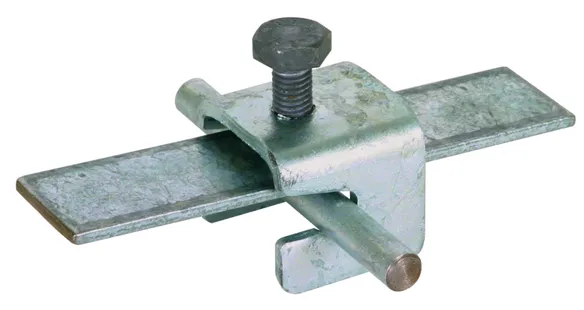

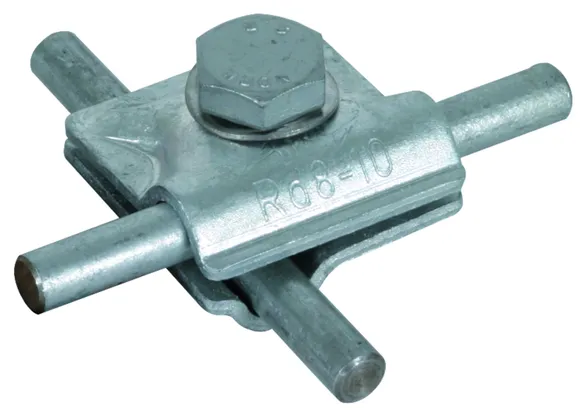

Art.-Nr. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Zolltarifnr. (EU): 85359000, Bruttogewicht: 111.00 g, VPE: 25.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 308026.stp

      Sie müssen angemeldet sein um 308026.stp herunterzuladen.

      Login
    • 308026.igs

      Sie müssen angemeldet sein um 308026.igs herunterzuladen.

      Login
    • 308026.jt

      Sie müssen angemeldet sein um 308026.jt herunterzuladen.

      Login
    • 308026.dwg

      Sie müssen angemeldet sein um 308026.dwg herunterzuladen.

      Login
    • 308026m_D.dxf

      Sie müssen angemeldet sein um 308026m_D.dxf herunterzuladen.

      Login
Verbindungsklemmen für Bewehrungen St/tZn
Verbindungsklemmen, für Bewehrungen zum Verbinden von Betonstahl-Matten
oder Bewehrungen mit Flachleitern
für T-, Kreuz- und Parallelverbindungen
Werkstoff: St/tZn
Klemmbereich Rd / Fl: (+) 6-10 / 30 mm
Klemmbereich Fl / Fl: (+ / II) 30 / 30 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 13 kA

Fabrikat: DEHN
Typ: VK 6.10 FL30 FL30 BSB STTZN
Art.-Nr.: 308026
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/tZn
Klemmbereich Rd / Fl (+) 6-10 / 30 mm
Klemmbereich Fl / Fl (+ / II) 30 / 30 mm
Schraube di M10 x 25 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308026 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308026 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Für T- und Kreuzverbindungen

Hinweis: Empfohlenes Anzugsdrehmoment ≥ 10 Nm.

1 Produkt

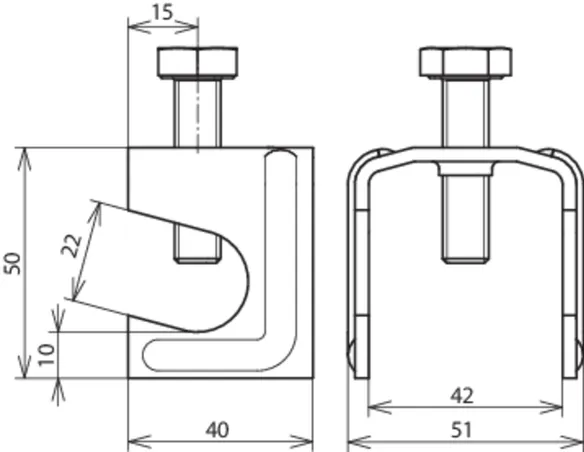

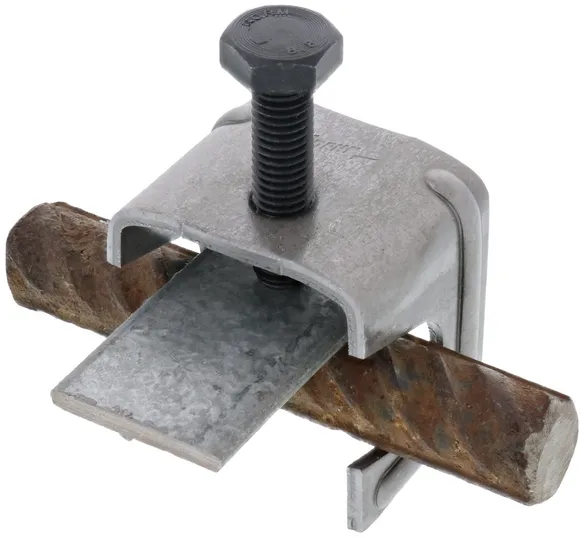

Art.-Nr. 308030 VK A R22 F40 STBL

GTIN 4013364030749, Zolltarifnr. (EU): 85359000, Bruttogewicht: 130.00 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 308030.stp

      Sie müssen angemeldet sein um 308030.stp herunterzuladen.

      Login
    • 308030.igs

      Sie müssen angemeldet sein um 308030.igs herunterzuladen.

      Login
    • 308030.jt

      Sie müssen angemeldet sein um 308030.jt herunterzuladen.

      Login
    • 308030.dwg

      Sie müssen angemeldet sein um 308030.dwg herunterzuladen.

      Login

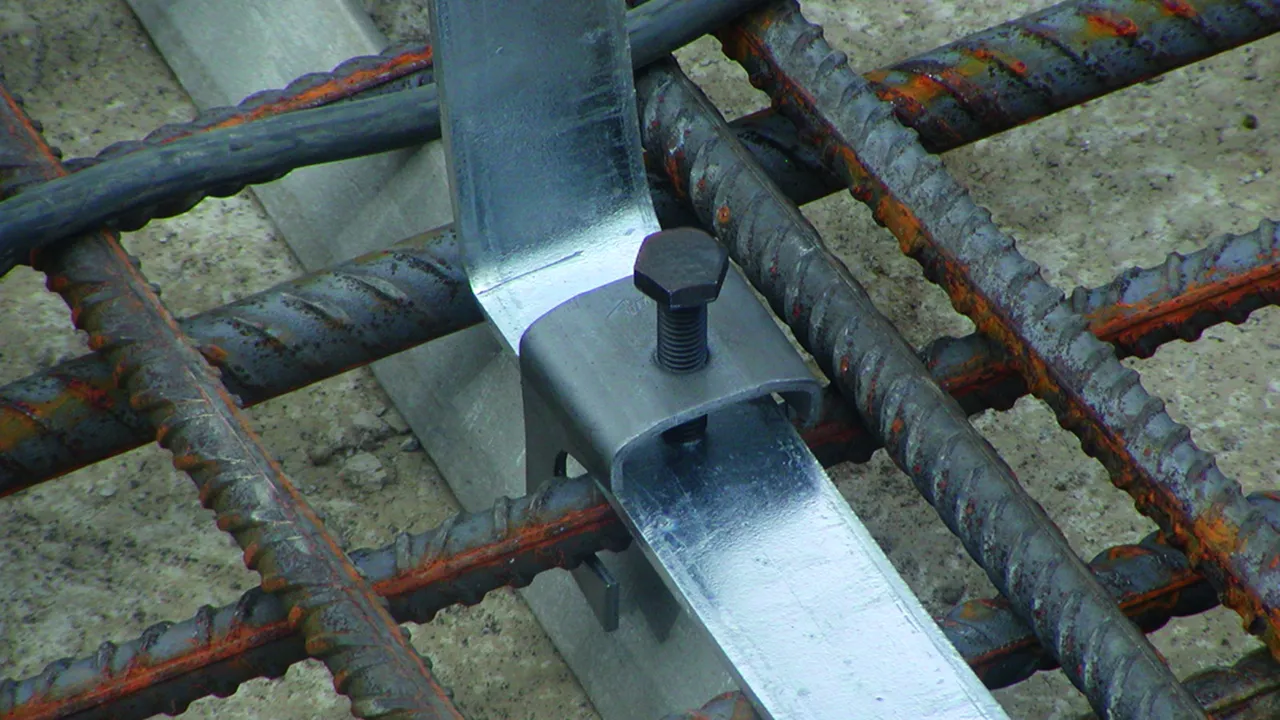

Verbindungsklemmen für Bewehrungen St/blank
Verbindungsklemmen, für Bewehrungen zum Verbinden von Betonstahl-Matten
oder Bewehrungen mit Flachleitern
für T-, Kreuzverbindungen
Werkstoff: St/blank
Klemmbereich Rd / Fl: (+) 6-22 / 30-40 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 1,0 kA

Fabrikat: DEHN
Typ: VK A R22 F40 STBL
Art.-Nr.: 308030
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/blank
Klemmbereich Rd / Fl (+) 6-22 / 30-40 mm
Schraube di M10 x 40 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Für T-, Kreuz- und Parallelverbindungen mit Klemmbock

Für den flexiblen Anschluss von Rundleitern oder für Erdungsfestpunkte mit gleichzeitiger Befestigung in der Schalung.

1 Produkt

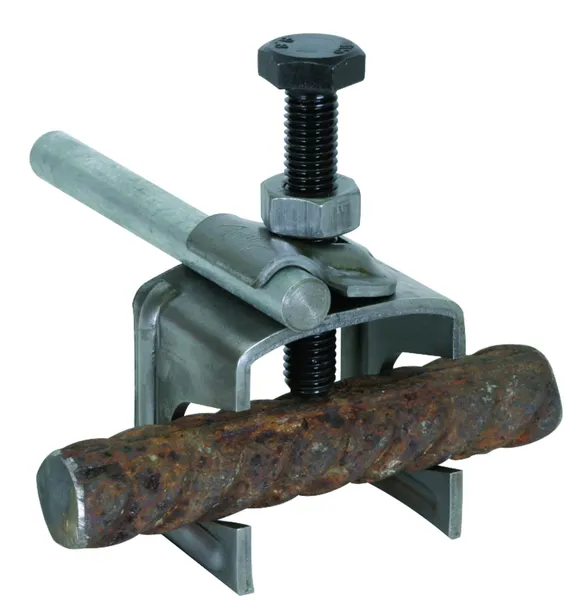

Art.-Nr. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Zolltarifnr. (EU): 85359000, Bruttogewicht: 169.60 g, VPE: 25.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 308035.stp

      Sie müssen angemeldet sein um 308035.stp herunterzuladen.

      Login
    • 308035.igs

      Sie müssen angemeldet sein um 308035.igs herunterzuladen.

      Login
    • 308035.jt

      Sie müssen angemeldet sein um 308035.jt herunterzuladen.

      Login
    • 308035.dwg

      Sie müssen angemeldet sein um 308035.dwg herunterzuladen.

      Login
    • 308035m_D.dxf

      Sie müssen angemeldet sein um 308035m_D.dxf herunterzuladen.

      Login

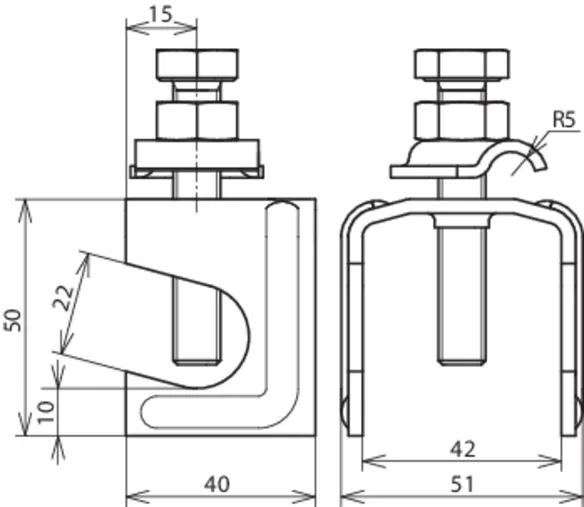

Verbindungsklemmen für Bewehrungen St/Blank
Verbindungsklemmen, für Bewehrungen zum Verbinden von Bewehrungen mit Rundleitern
für T-, Kreuz- und Parallelverbindungen
mit Klemmbock für den flexiblen Anschluss
von Rundleitern oder für Erdungsfestpunkte mit
gleichzeitiger Befestigung in der Schalung
Werkstoff: St/blank
Klemmbereich Rd / Rd: (+/II) 6-22 / 6-10 mm
Klemmbereich Rd / Fl: (+) 6-22 / 40 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 1,0 kA

Fabrikat: DEHN
Typ: VK 6.22 FL40 KB6.10 BSB STBL
Art.-Nr.: 308035
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/blank
Klemmbereich Rd / Rd (+/II) 6-22 / 6-10 mm
Klemmbereich Rd / Fl (+) 6-22 / 40 mm
Schraube di M10 x 60 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308035 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308035 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Bügelklemme für große Durchmesser

1 Produkt

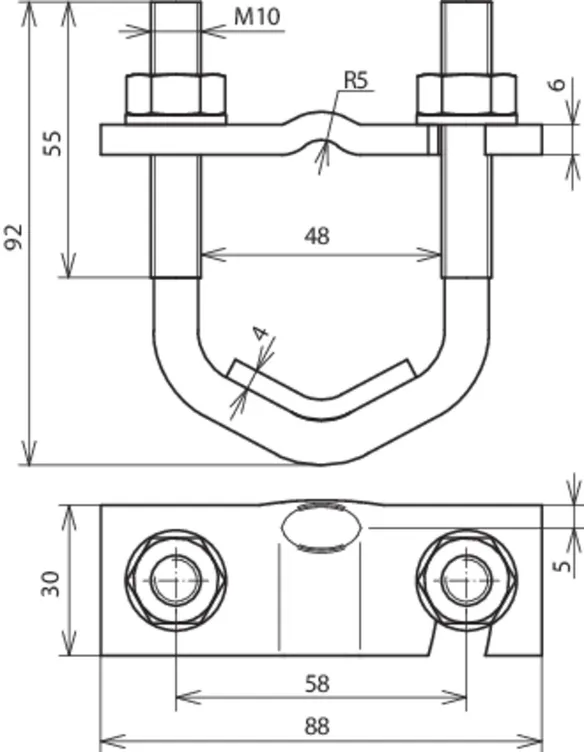

Art.-Nr. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Zolltarifnr. (EU): 85359000, Bruttogewicht: 266.50 g, VPE: 25.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 308045.stp

      Sie müssen angemeldet sein um 308045.stp herunterzuladen.

      Login
    • 308045.igs

      Sie müssen angemeldet sein um 308045.igs herunterzuladen.

      Login
    • 308045.jt

      Sie müssen angemeldet sein um 308045.jt herunterzuladen.

      Login
    • 308045.dwg

      Sie müssen angemeldet sein um 308045.dwg herunterzuladen.

      Login
    • 308045m_D.dxf

      Sie müssen angemeldet sein um 308045m_D.dxf herunterzuladen.

      Login
Bügelklemme für große Durchmesser St/blank
Verbindungsklemmen, für Bewehrungen Bügelklemmen für große Durchmesser
zum Verbinden von Bewehrungen mit Rundleitern
für T-, Kreuz- und Parallelverbindungen
Werkstoff: St/blank
Klemmbereich Rd / Rd: (II) 16-48 / 6-10 mm
Klemmbereich Rd / Fl: (II) 16-48 / 30-40 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 16 kA

Fabrikat: DEHN
Typ: BVK 16.48 6.10 FL40 BSB STBL
Art.-Nr.: 308045
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/blank
Klemmbereich Rd / Rd (II) 16-48 / 6-10 mm
Klemmbereich Rd / Fl (II) 16-48 / 30-40 mm
Schraube Bügelschraube M10 x 48 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 16 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308045 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308045 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Bügelklemme für große Durchmesser, mit zwei zusätzlichen Klemmböcken

Für Kreuzverbindungen von Rundleitern (6-10 mm) oder für die Befestigung mit gleichzeitigem Anschluss von Erdungsfestpunkten.

1 Produkt

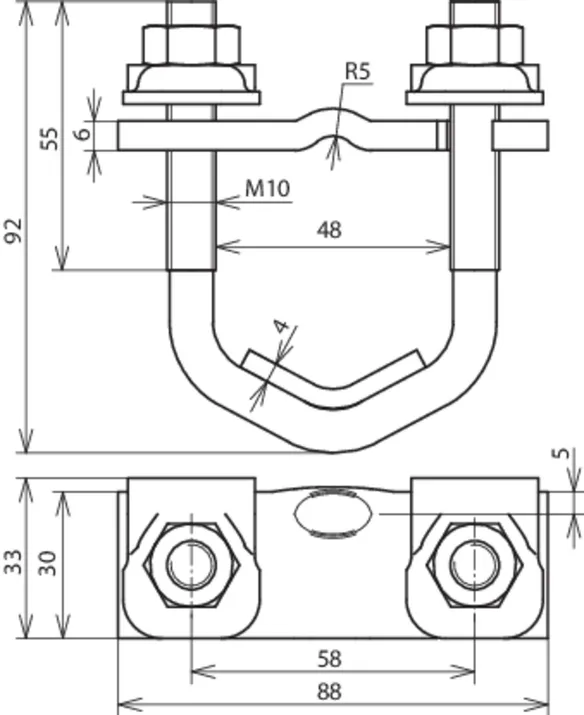

Art.-Nr. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Zolltarifnr. (EU): 85359000, Bruttogewicht: 292.40 g, VPE: 25.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 308046.stp

      Sie müssen angemeldet sein um 308046.stp herunterzuladen.

      Login
    • 308046.igs

      Sie müssen angemeldet sein um 308046.igs herunterzuladen.

      Login
    • 308046.jt

      Sie müssen angemeldet sein um 308046.jt herunterzuladen.

      Login
    • 308046.dwg

      Sie müssen angemeldet sein um 308046.dwg herunterzuladen.

      Login
    • 308046m_D.dxf

      Sie müssen angemeldet sein um 308046m_D.dxf herunterzuladen.

      Login
Verbindungsklemmen Bügelklemme St/blank
Verbindungsklemmen, für Bewehrungen Bügelklemmen für große Durchmesser
zum Verbinden von Bewehrungen mit Rundleitern
für T-, Kreuz- und Parallelverbindungen
mit Klemmbock für den flexiblen Anschluss
von Rundleitern oder für Erdungsfestpunkte mit
gleichzeitiger Befestigung in der Schalung
Werkstoff: St/blank
Klemmbereich Rd / Rd: (+/II) 16-48 / 6-10 mm
Klemmbereich Rd / Fl: (II) 16-48 / 30-40 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 9,9 kA

Fabrikat: DEHN
Typ: BVK 16.48 FL40 KB6.10 BSB STBL
Art.-Nr.: 308046
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/blank
Klemmbereich Rd / Rd (+/II) 16-48 / 6-10 mm
Klemmbereich Rd / Fl (II) 16-48 / 30-40 mm
Schraube Bügelschraube M10 x 48 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,9 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308046 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308046 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

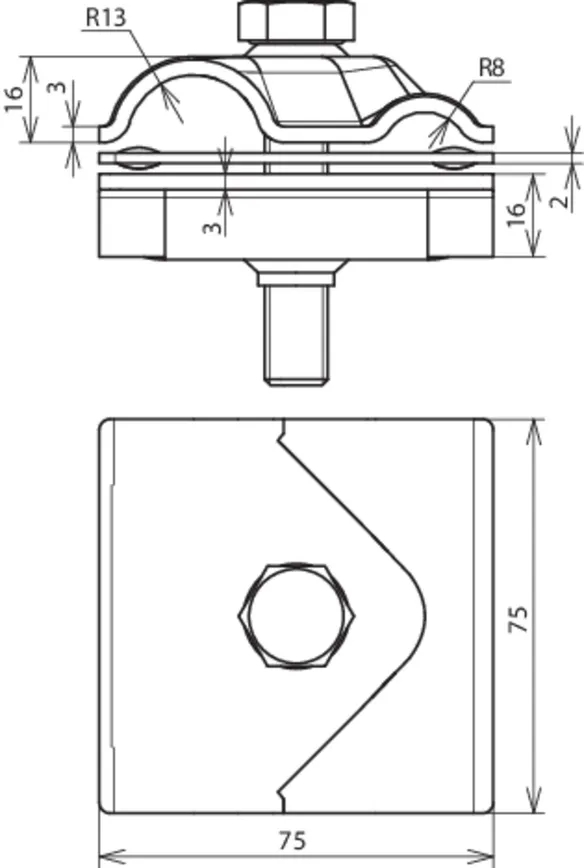

MAXI-MV-Klemmen

Für T-, Kreuz- und Parallelverbindungen.

1 Produkt

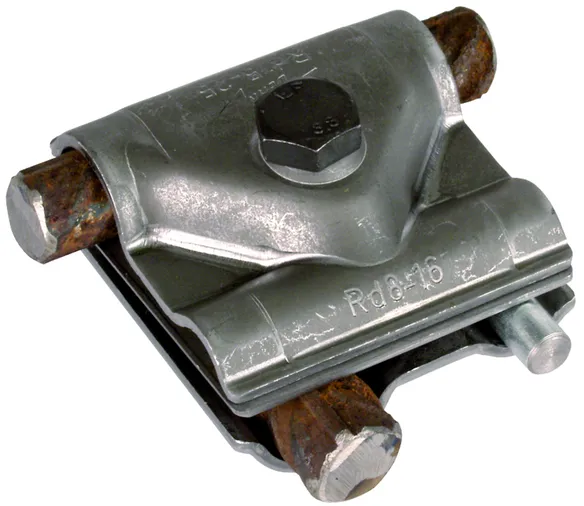

Art.-Nr. 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Zolltarifnr. (EU): 85359000, Bruttogewicht: 462.30 g, VPE: 20.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 308041.stp

      Sie müssen angemeldet sein um 308041.stp herunterzuladen.

      Login
    • 308041.igs

      Sie müssen angemeldet sein um 308041.igs herunterzuladen.

      Login
    • 308041.jt

      Sie müssen angemeldet sein um 308041.jt herunterzuladen.

      Login
    • 308041.dwg

      Sie müssen angemeldet sein um 308041.dwg herunterzuladen.

      Login
    • 308040m_D.dxf

      Sie müssen angemeldet sein um 308040m_D.dxf herunterzuladen.

      Login
MAXI-MV-Klemmen St/blank
MAXI-MV-Klemmen
zum Verbinden von Bewehrungen
mit Rundleitern in T-, Kreuz-
und Parallelverbindungen
Werkstoff: St/blank
Klemmbereich Rd / Rd: (+/II) 8-16 / 15-25 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 10,2 kA

Fabrikat: DEHN
Typ: MAMVK 8.16 15.25 STBL
Art.-Nr.: 308040
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/blank
Klemmbereich Rd / Rd (+/II) 8-16 / 15-25 mm
Schraube di M12 x 65 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 10,2 kA
Zulassung UL 467
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

MV-Klemmen mit Sechskantschraube

Gewinde im Unterteil.

2 Produkte

Art.-Nr. 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Zolltarifnr. (EU): 85359000, Bruttogewicht: 101.00 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 390050.stp

      Sie müssen angemeldet sein um 390050.stp herunterzuladen.

      Login
    • 390050.igs

      Sie müssen angemeldet sein um 390050.igs herunterzuladen.

      Login
    • 390050.jt

      Sie müssen angemeldet sein um 390050.jt herunterzuladen.

      Login
    • 390050.dwg

      Sie müssen angemeldet sein um 390050.dwg herunterzuladen.

      Login

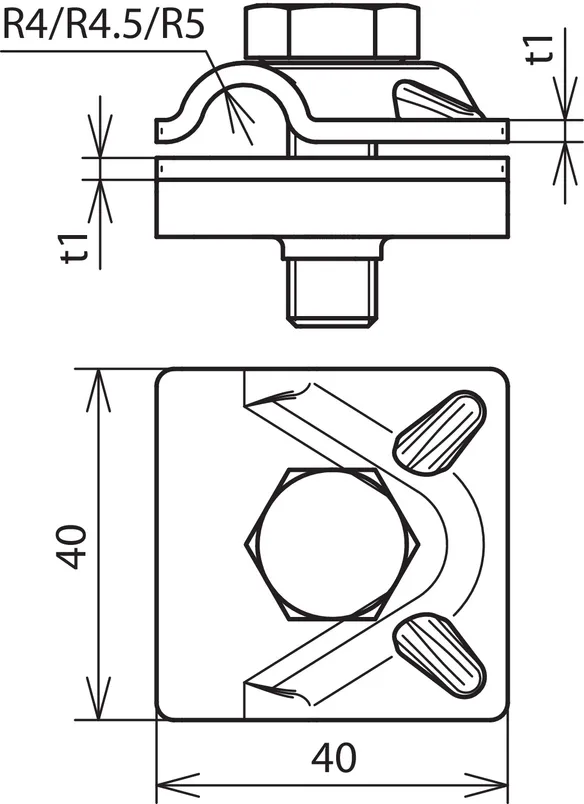

    • 390050m_D.dxf

      Sie müssen angemeldet sein um 390050m_D.dxf herunterzuladen.

      Login
MV-Klemme mit Sechskantschraube St/tZn
MV-Klemmen Mehrzweck-Verbindungsklemme zur universellen Verwendung
als Kreuz-, T- und Parallelklemme
für Rundleiter
Blitzstromtragfähig
geprüft nach EN 62561-1
mit Sechskantschraube und Gewinde im Unterteil
Werkstoff: St/tZn
Klemmbereich Rd: 8-10 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 5,5 kA

Fabrikat: DEHN
Typ: MVK 8.10 SKM10X30 STTZN
Art.-Nr.: 390050
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/tZn
Klemmbereich Rd 8-10 mm
Schraube di M10 x 30 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 5,5 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 390050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

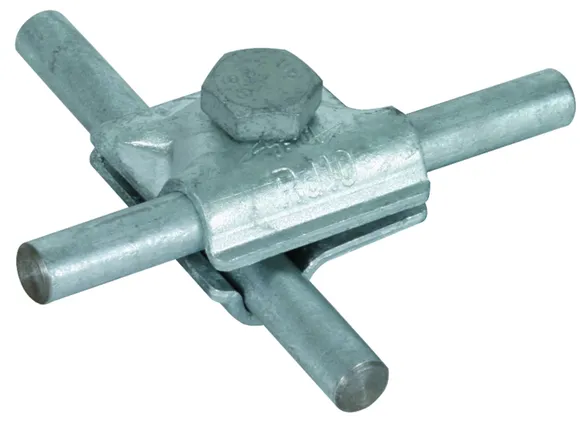

Art.-Nr. 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Zolltarifnr. (EU): 85359000, Bruttogewicht: 103.00 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 390050.stp

      Sie müssen angemeldet sein um 390050.stp herunterzuladen.

      Login
    • 390050.igs

      Sie müssen angemeldet sein um 390050.igs herunterzuladen.

      Login
    • 390050.jt

      Sie müssen angemeldet sein um 390050.jt herunterzuladen.

      Login
    • 390050.dwg

      Sie müssen angemeldet sein um 390050.dwg herunterzuladen.

      Login
    • 390050m_D.dxf

      Sie müssen angemeldet sein um 390050m_D.dxf herunterzuladen.

      Login
MV-Klemme mit Sechskantschraube St/tZn
MV-Klemmen Mehrzweck-Verbindungsklemme zur universellen Verwendung
als Kreuz-, T- und Parallelklemme
für Rundleiter
Blitzstromtragfähig
geprüft nach EN 62561-1
mit Sechskantschraube und Gewinde im Unterteil
Werkstoff: St/tZn
Klemmbereich Rd: 10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: MVK 10 SKM10X35 STTZN
Art.-Nr.: 391050
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/tZn
Klemmbereich Rd 10 mm
Schraube di M10 x 35 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 391050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 391050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

MV-Klemmen mit Sechskantschraube und Federscheibe

Gewinde im Unterteil.

1 Produkt

Art.-Nr. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Zolltarifnr. (EU): 85359000, Bruttogewicht: 92.00 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 390550.stp

      Sie müssen angemeldet sein um 390550.stp herunterzuladen.

      Login
    • 390550.igs

      Sie müssen angemeldet sein um 390550.igs herunterzuladen.

      Login
    • 390550.jt

      Sie müssen angemeldet sein um 390550.jt herunterzuladen.

      Login
    • 390550.dwg

      Sie müssen angemeldet sein um 390550.dwg herunterzuladen.

      Login

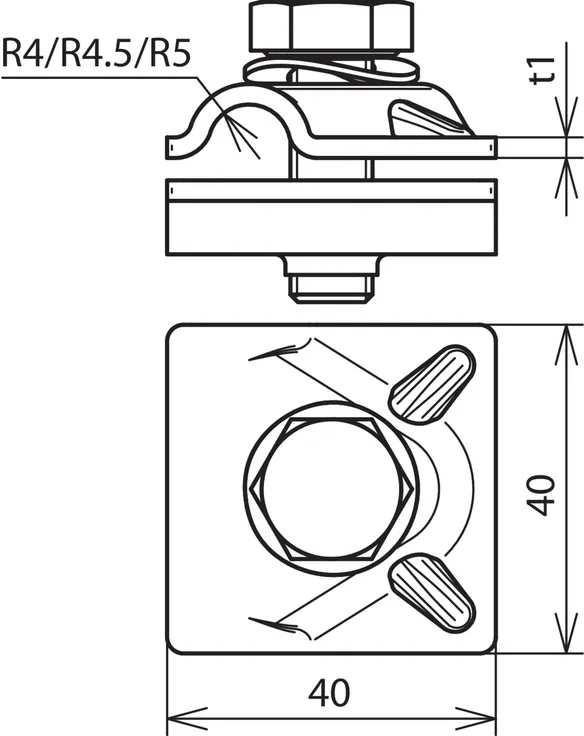

    • 390550m_D.dxf

      Sie müssen angemeldet sein um 390550m_D.dxf herunterzuladen.

      Login
MV-Klemme mit Sechskantschraube und Federscheibe St/tZn
MV-Klemmen Mehrzweck-Verbindungsklemme zur universellen Verwendung
als Kreuz-, T- und Parallelklemme
für Rundleiter
Blitzstromtragfähig
geprüft nach EN 62561-1
mit Sechskantschraube, Federscheibe und Gewinde im
Unterteil
Werkstoff: St/tZn
Klemmbereich Rd: 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: MVK 8.10 SKM10X30 FSC STTZN
Art.-Nr.: 390550
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/tZn
Klemmbereich Rd 8-10 mm
Schraube di M10 x 30 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 390550 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390550 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Parallelverbinder mit Flachrundschraube

2 Produkte

Art.-Nr. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Zolltarifnr. (EU): 85359000, Bruttogewicht: 163.16 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 306121.stp

      Sie müssen angemeldet sein um 306121.stp herunterzuladen.

      Login
    • 306121.igs

      Sie müssen angemeldet sein um 306121.igs herunterzuladen.

      Login
    • 306121.jt

      Sie müssen angemeldet sein um 306121.jt herunterzuladen.

      Login
    • 306121.dwg

      Sie müssen angemeldet sein um 306121.dwg herunterzuladen.

      Login

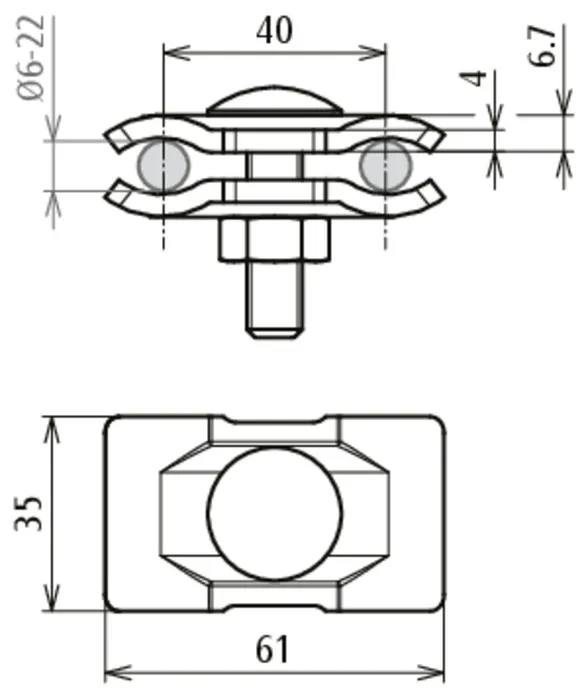

    • 306121_306122m_D.dxf

      Sie müssen angemeldet sein um 306121_306122m_D.dxf herunterzuladen.

      Login

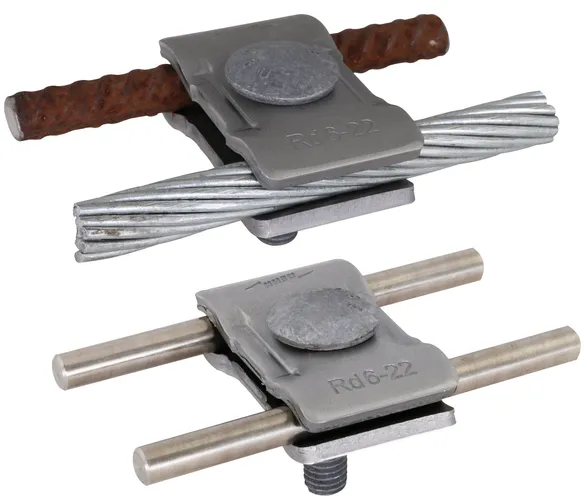

Parallelverbinder mit einer Schraube St/blank
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff: St/blank
Klemmbereich Rd / Rd: 6-22 / 6-22 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 6,1 kA

Fabrikat: DEHN
Typ: PV 6.22 FRM10X40 STBLANK
Art.-Nr.: 306121
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/blank
Klemmbereich Rd / Rd 6-22 / 6-22 mm
Schraube e M10 x 40 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA

Artikel 306121 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306121 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Zolltarifnr. (EU): 85359000, Bruttogewicht: 167.12 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 306122.stp

      Sie müssen angemeldet sein um 306122.stp herunterzuladen.

      Login
    • 306122.igs

      Sie müssen angemeldet sein um 306122.igs herunterzuladen.

      Login
    • 306122.jt

      Sie müssen angemeldet sein um 306122.jt herunterzuladen.

      Login
    • 306122.dwg

      Sie müssen angemeldet sein um 306122.dwg herunterzuladen.

      Login
    • 306121_306122m_D.dxf

      Sie müssen angemeldet sein um 306121_306122m_D.dxf herunterzuladen.

      Login

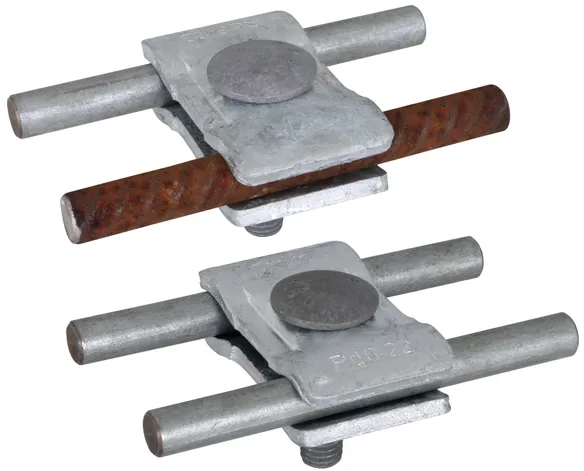

Parallelverbinder mit einer Schraube St/tZn
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 6-22 / 6-22 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 6,1 kA

Fabrikat: DEHN
Typ: PV 6.22 FRM10X40 STTZN
Art.-Nr.: 306122
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/tZn
Klemmbereich Rd / Rd 6-22 / 6-22 mm
Schraube e M10 x 40 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA

Artikel 306122 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306122 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
