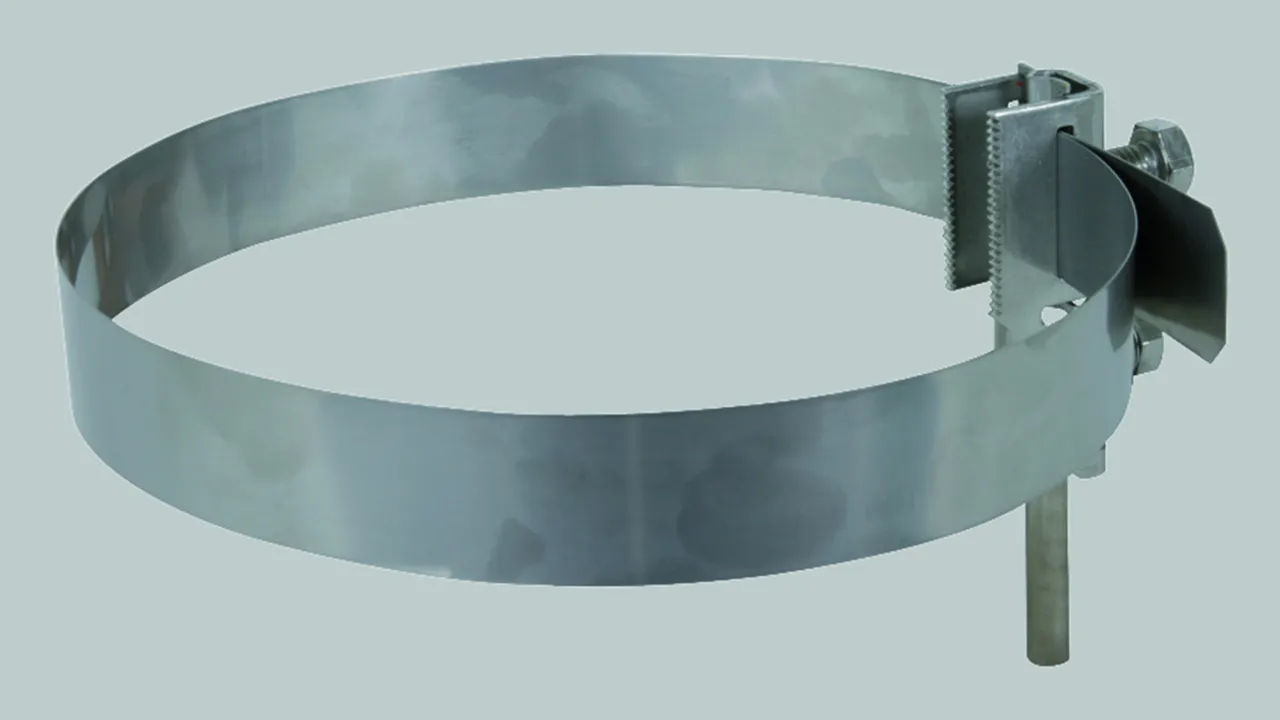

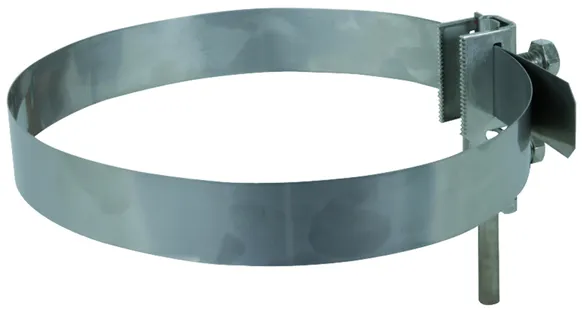

BS-Bandrohrschelle mit Zacken

Bandrohrschellen für das Einbinden von Rohren mit Oberflächenschutz in den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).
Anwendbar für Oberflächen (z. B. Lacke, Pulverbeschichtungen) bis zu einer Schichtdicke von 0,2 mm.

Durch die speziellen Zacken ist ein Durchdringen des Oberflächenschutzes gegeben.
Das Entfernen des Oberflächenschutzes an der Kontaktstelle kann somit entfallen.

BS-Bandrohrschelle mit Zacken komplett

Anschluss für: 1 Leiter Rd Ø10 mm oder 1-2 Leiter Rd Ø6-8 mm oder 4-50 mm2 (ein- / mehrdrähtig).

1 Produkt

Art.-Nr. 540200 BRS 27.168 Z AK1X10 2X6.8 V2A

GTIN 4013364113039, Zolltarifnr. (EU): 85359000, Bruttogewicht: 135.60 g, VPE: 10.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 540200.stp

      Sie müssen angemeldet sein um 540200.stp herunterzuladen.

      Login
    • 540200.igs

      Sie müssen angemeldet sein um 540200.igs herunterzuladen.

      Login
    • 540200.jt

      Sie müssen angemeldet sein um 540200.jt herunterzuladen.

      Login
    • 540200.dwg

      Sie müssen angemeldet sein um 540200.dwg herunterzuladen.

      Login
    • 540200m_D.dxf

      Sie müssen angemeldet sein um 540200m_D.dxf herunterzuladen.

      Login
BS-Bandrohrschelle mit Zacken NIRO (27-168mm)
BS-Bandrohrschelle mit Zacken für das Anbinden von Rohren mit Oberflächenschutz in den
Blitzschutz-Potentialausgleich nach EN 62305 und
Potentialausgleich nach VDE 0100 Teil 410/540.
Anwendbar für Oberflächen
(z.B. Lacke, Pulverbeschichtungen)
bis zu einer Schichtdicke von 0,2 mm
Werkstoff: NIRO
Klemmbereich Rohr Ø: 27-168 mm (3/4-6'')
Anschluss Rd: 1-2 x 6-8 mm / 1 x 10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: BRS 27.168 Z AK1X10 2X6.8 V2A
Art.-Nr.: 540200
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Rohr Ø 27-168 mm (3/4-6'')

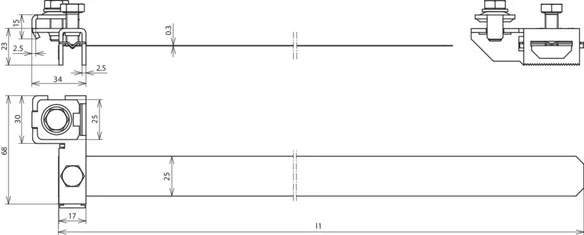

Abmessung Band (l1 x b x t) 570 x 25 x 0,3 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 540200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Spannkopf separat

Zum Kombinieren mit Endlos-Spannband (Art.-Nr. 540 901).
Anschluss für: 1 Leiter Rd Ø10 mm oder 1-2 Leiter Rd Ø6-8 mm oder 4-50 mm2 (ein- / mehrdrähtig).

1 Produkt

Art.-Nr. 540210 SPK Z 25 BRS AK1X10 2X6.8 V2A

GTIN 4013364221284, Zolltarifnr. (EU): 85359000, Bruttogewicht: 100.00 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 540210.stp

      Sie müssen angemeldet sein um 540210.stp herunterzuladen.

      Login
    • 540210.igs

      Sie müssen angemeldet sein um 540210.igs herunterzuladen.

      Login
    • 540210.jt

      Sie müssen angemeldet sein um 540210.jt herunterzuladen.

      Login
    • 540210.dwg

      Sie müssen angemeldet sein um 540210.dwg herunterzuladen.

      Login
    • 540210m_D.dxf

      Sie müssen angemeldet sein um 540210m_D.dxf herunterzuladen.

      Login

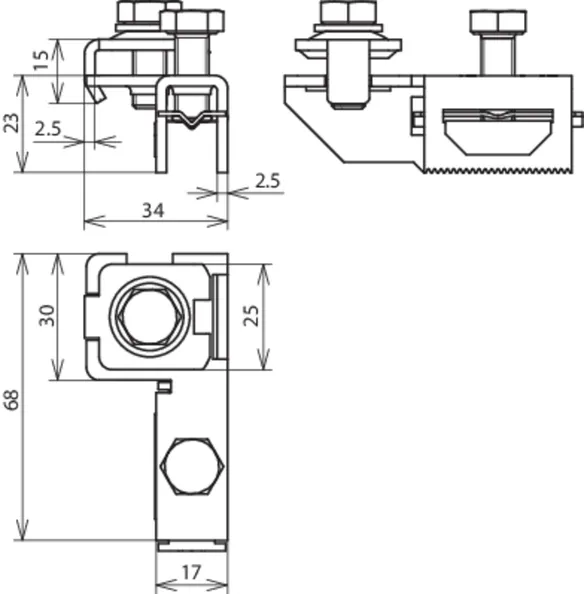

BS-Bandrohrschelle Spannkopf separat NIRO
BS-Bandrohrschelle mit Zacken für das Anbinden von Rohren mit Oberflächenschutz in den
Blitzschutz-Potentialausgleich nach EN 62305 und
Potentialausgleich nach VDE 0100 Teil 410/540.
Anwendbar für Oberflächen
(z.B. Lacke, Pulverbeschichtungen)
bis zu einer Schichtdicke von 0,2 mm
Spannkopf separat,
zum Kombinieren mit Endlos-Spannband (Art.-Nr. 540 901)
Werkstoff: NIRO
Anschluss Rd: 1-2 x 6-8 mm / 1 x 10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: SPK Z 25 BRS AK1X10 2X6.8 V2A
Art.-Nr.: 540210
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.
