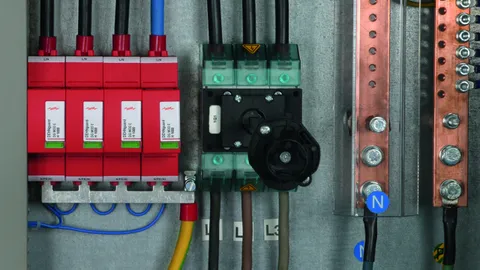

DEHNguard SE H ... FM

Universell einsetzbarer Überspannungs-Ableiter, bestehend aus Basiselement und gestecktem Schutzmodul
Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
Hohes Ableitvermögen
Hohe Gerätesicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"
Einfacher, werkzeugloser Schutzmodul-Wechsel durch Modulent- und Modulverriegelungssystem

DEHNguard SE H 1000 FM

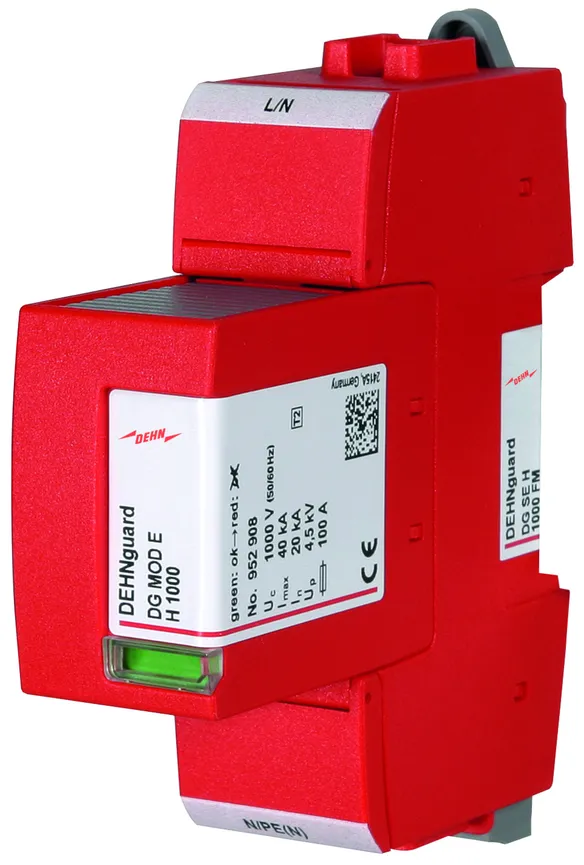

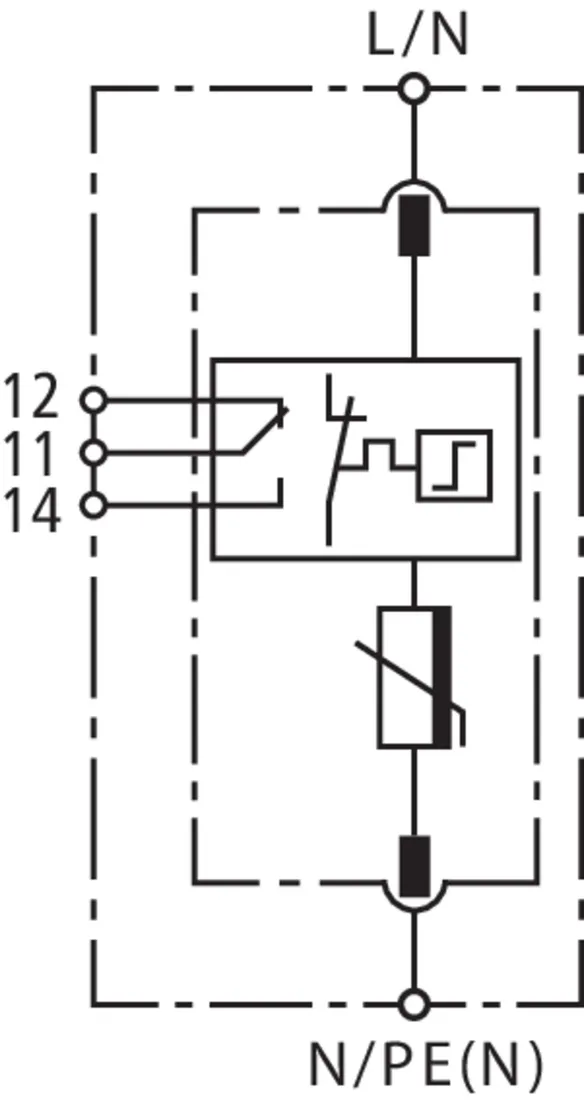

Einpoliger, teilbarer Überspannungs-Ableiter, bestehend aus Basisteil und gestecktem Schutzmodul; mit potentialfreiem Fernmeldekontakt.

1 Produkt

Art.-Nr. 952938 DG SE H 1000 FM

GTIN 4013364264014, Zolltarifnr. (EU): 85363030, Bruttogewicht: 229.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard SE H 1000 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
mit Fernmeldekontakt, Breite 1,5TE
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 1000 V ac
Schutzpegel: <= 4,5 kV
Nennableitstoßstrom: 20 kA
Kurzschlußfestigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE H 1000 FM
Art.-Nr.: 952938
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	1000 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 4,5 kV
Max. netzseitiger Überstromschutz	100 A gG
Funktions- / Defektanzeige	grün / rot
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	690 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	1000 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 4,5 kV
Schutzpegel bei 5 kA (U_P )	≤ 3,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	100 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	1205 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	1320 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20

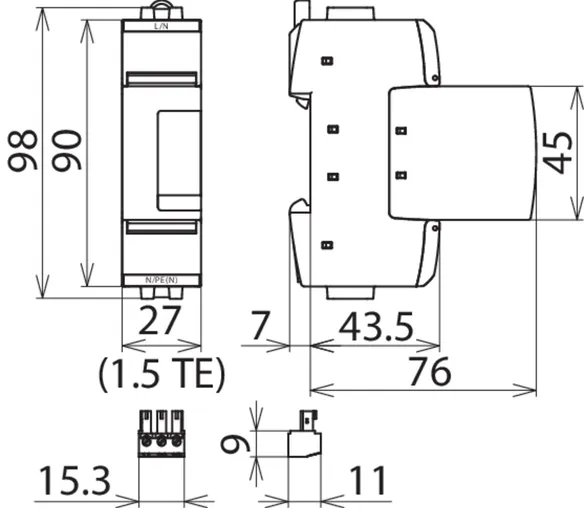

Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Artikel 952938 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952938 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

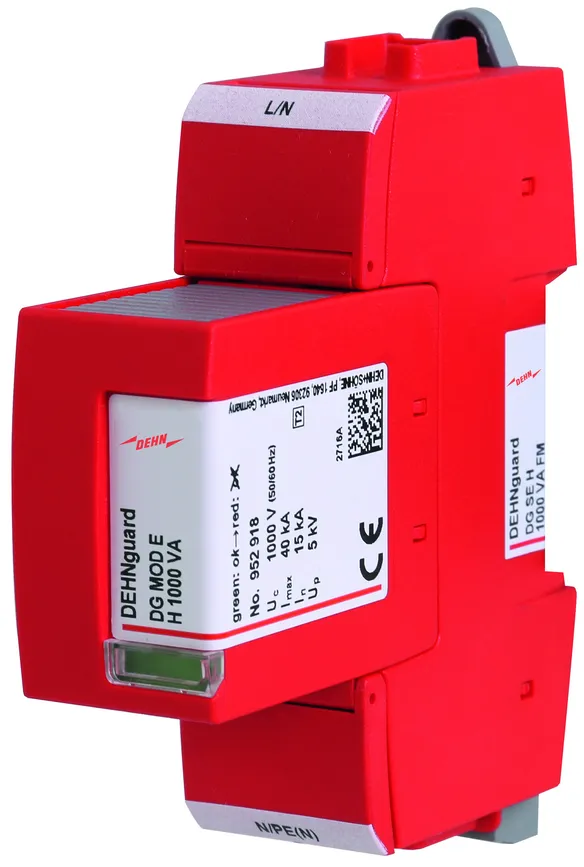

DEHNguard SE H 1000 VA FM

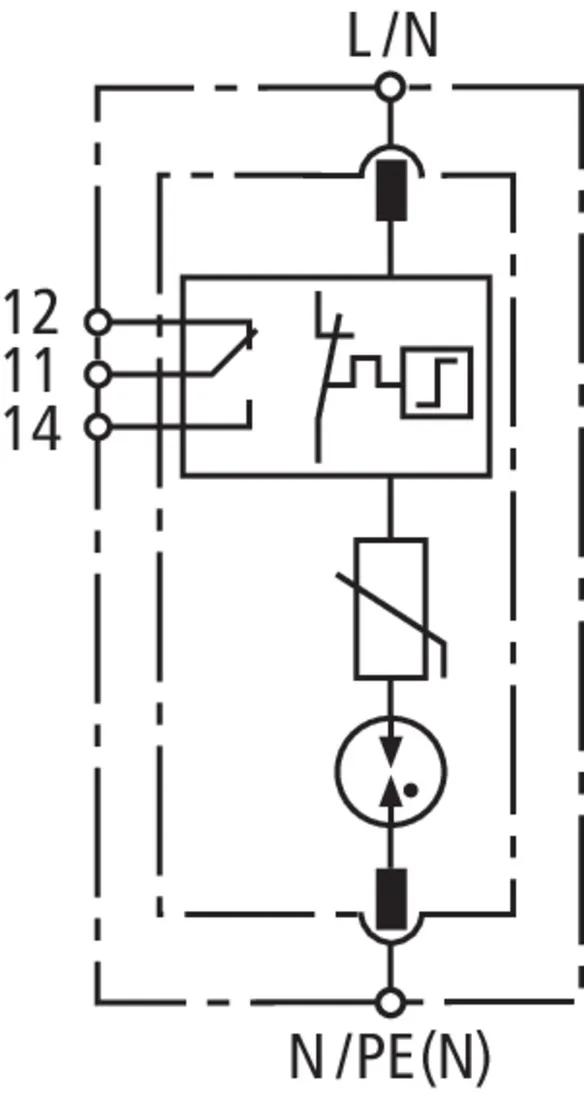

Einpoliger, teilbarer Überspannungs-Ableiter, bestehend aus Basisteil und gestecktem Schutzmodul; mit potentialfreiem Fernmeldekontakt. Reihenschaltung aus Varistor und Gasableiter.

1 Produkt

Art.-Nr. 952940 DG SE H 1000 VA FM

GTIN 4013364308329, Zolltarifnr. (EU): 85363030, Bruttogewicht: 229.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard SE H 1000 VA FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
mit Fernmeldekontakt, Breite 1,5TE
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 1000 V ac
Schutzpegel: <= 5 kV
Nennableitstoßstrom: 15 kA
Kurzschlußfestigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE H 1000 VA FM
Art.-Nr.: 952940
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	1000 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 5 kV
Max. netzseitiger Überstromschutz	100 A gG
Funktions- / Defektanzeige	grün / rot
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Ergänzende Angaben:	---------------------------------------
– Ansprechspannung Gasableiter (U_agmin )	2200 V

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	690 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	1000 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 5 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	100 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	1550 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	1320 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Ergänzende Angaben:	---------------------------------------
– Ansprechspannung Gasableiter (U_agmin )	2200 V
