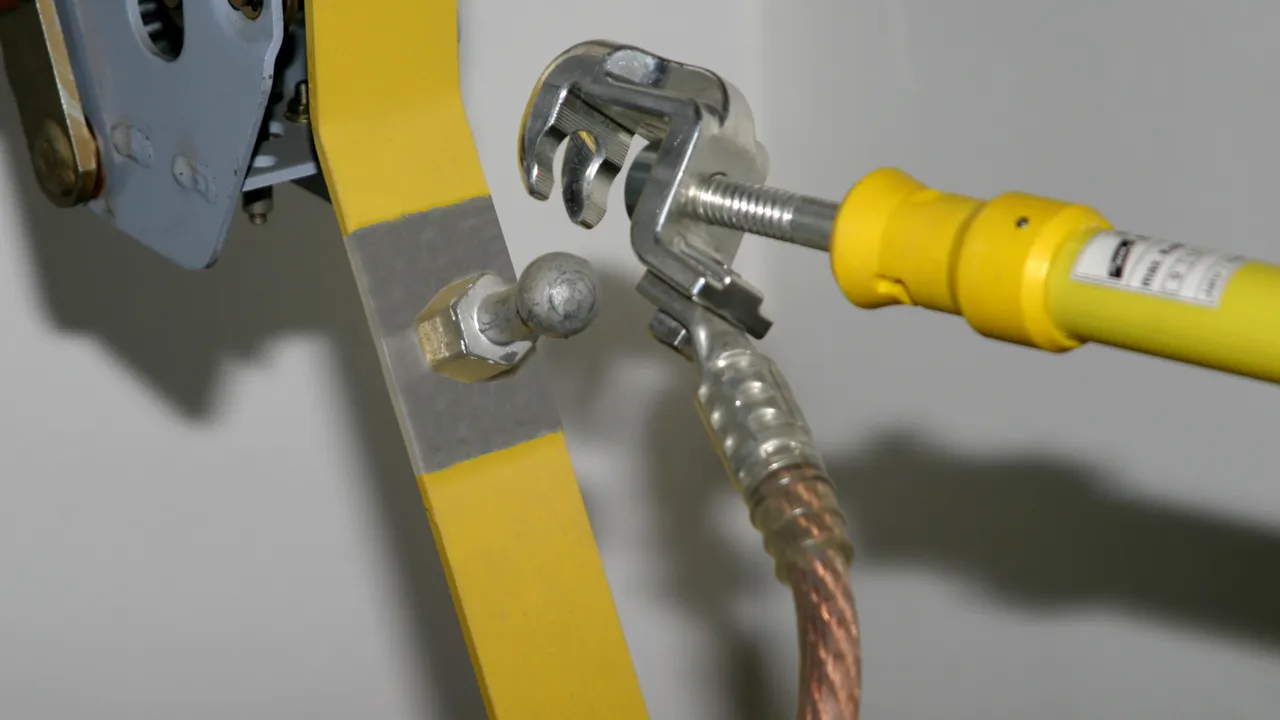

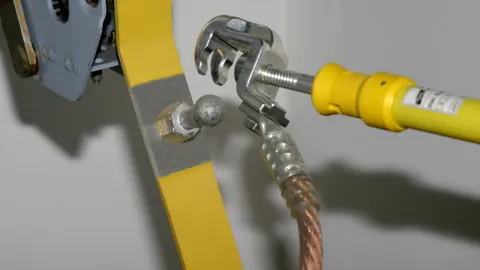

Phasenseitige Anschlusselemente für Schaltanlagen

Zur phasenseitigen Bestückung von ein- bis fünfpoligen Erdungs- und Kurzschließvorrichtungen
Mit Verdrehungsschutz Ausführung PK1
Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Details

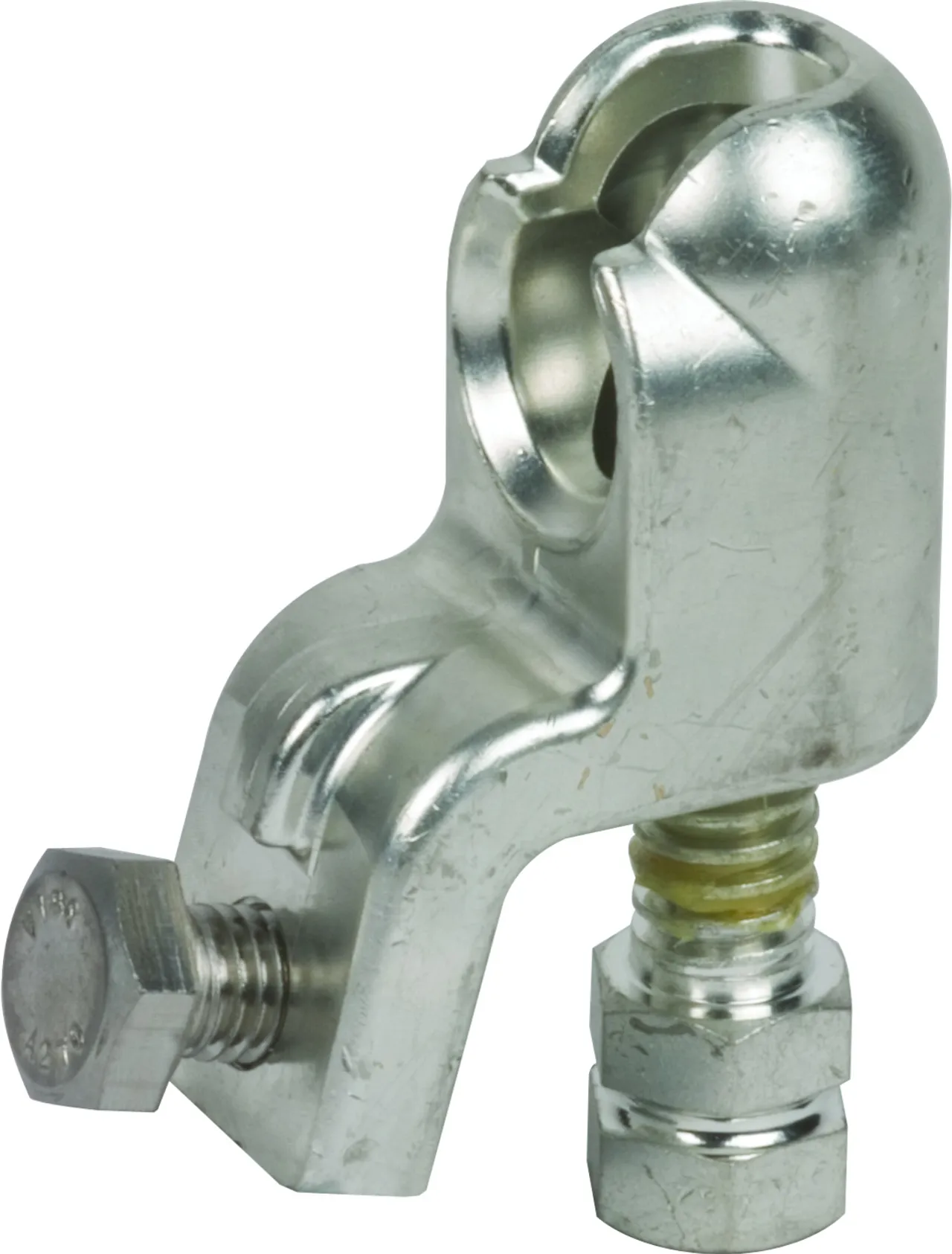

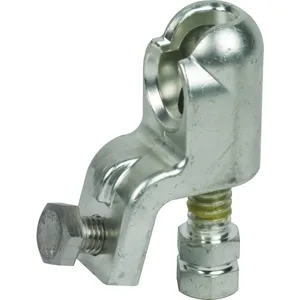

Kugelkopfhaube starr, Spindel mit Sechskant

2 Produkte

Art.-Nr. 772310 KKH 20 SK

GTIN 4013364057593, Zolltarifnr. (EU): 85359000, Bruttogewicht: 469.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Artikel 772310 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772310 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

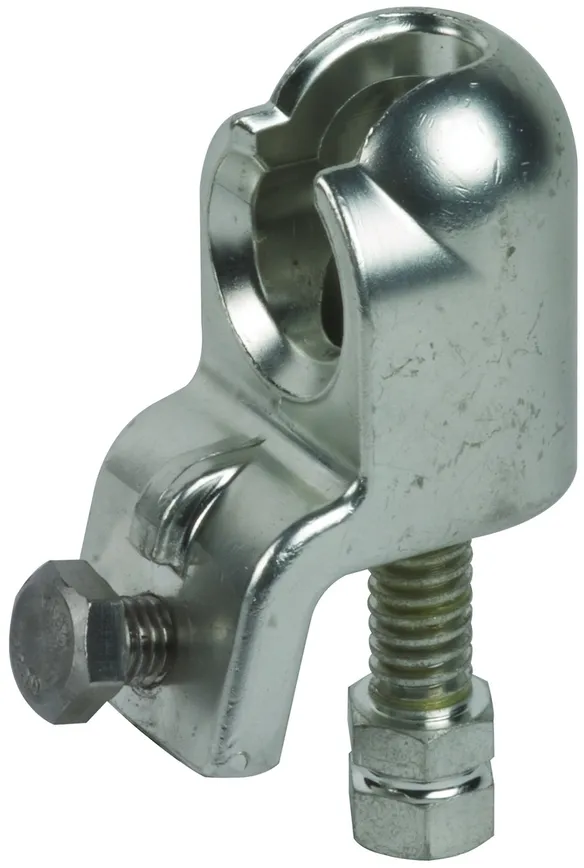

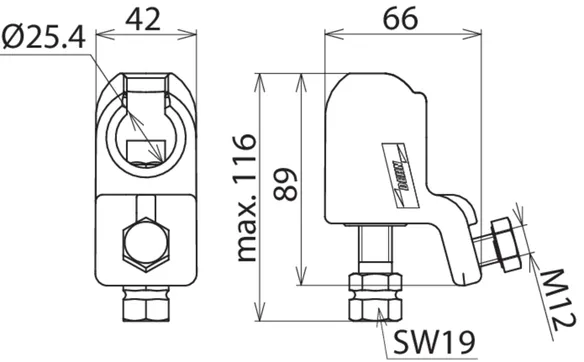

Art.-Nr. 772320 KKH 25 SK

GTIN 4013364057432, Zolltarifnr. (EU): 85359000, Bruttogewicht: 785.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Artikel 772320 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772320 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

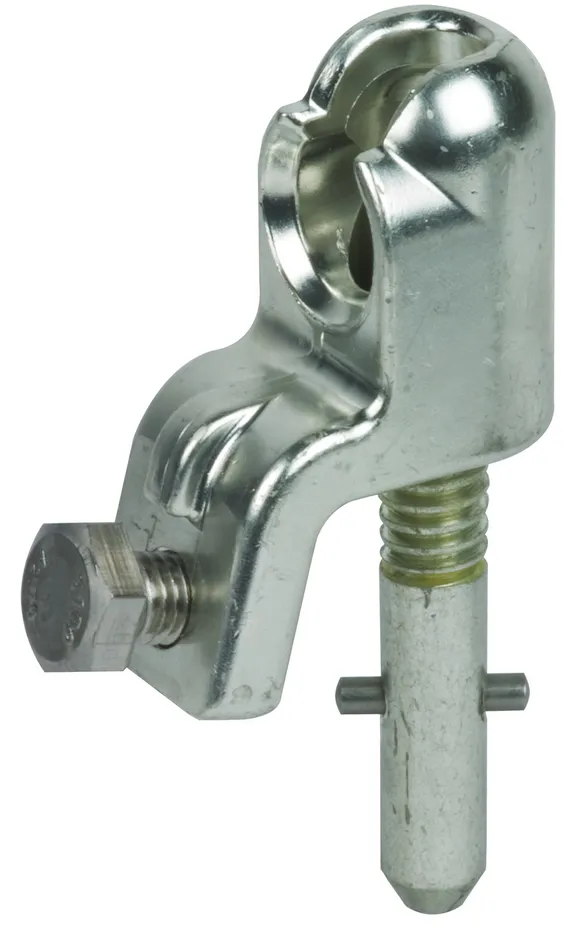

Kugelkopfhaube starr, Spindel mit Querstift

2 Produkte

Art.-Nr. 772311 KKH 20 SQ

GTIN 4013364057586, Zolltarifnr. (EU): 85359000, Bruttogewicht: 482.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Artikel 772311 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772311 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

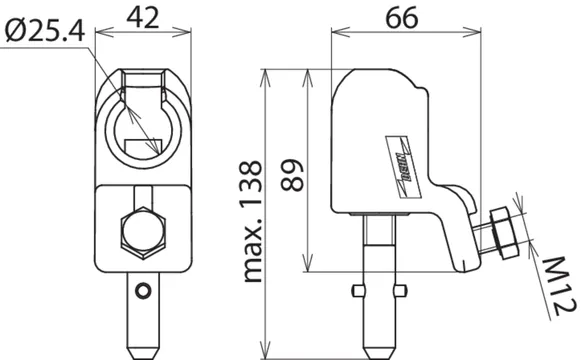

Art.-Nr. 772321 KKH 25 SQ

GTIN 4013364057449, Zolltarifnr. (EU): 85359000, Bruttogewicht: 756.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Artikel 772321 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772321 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

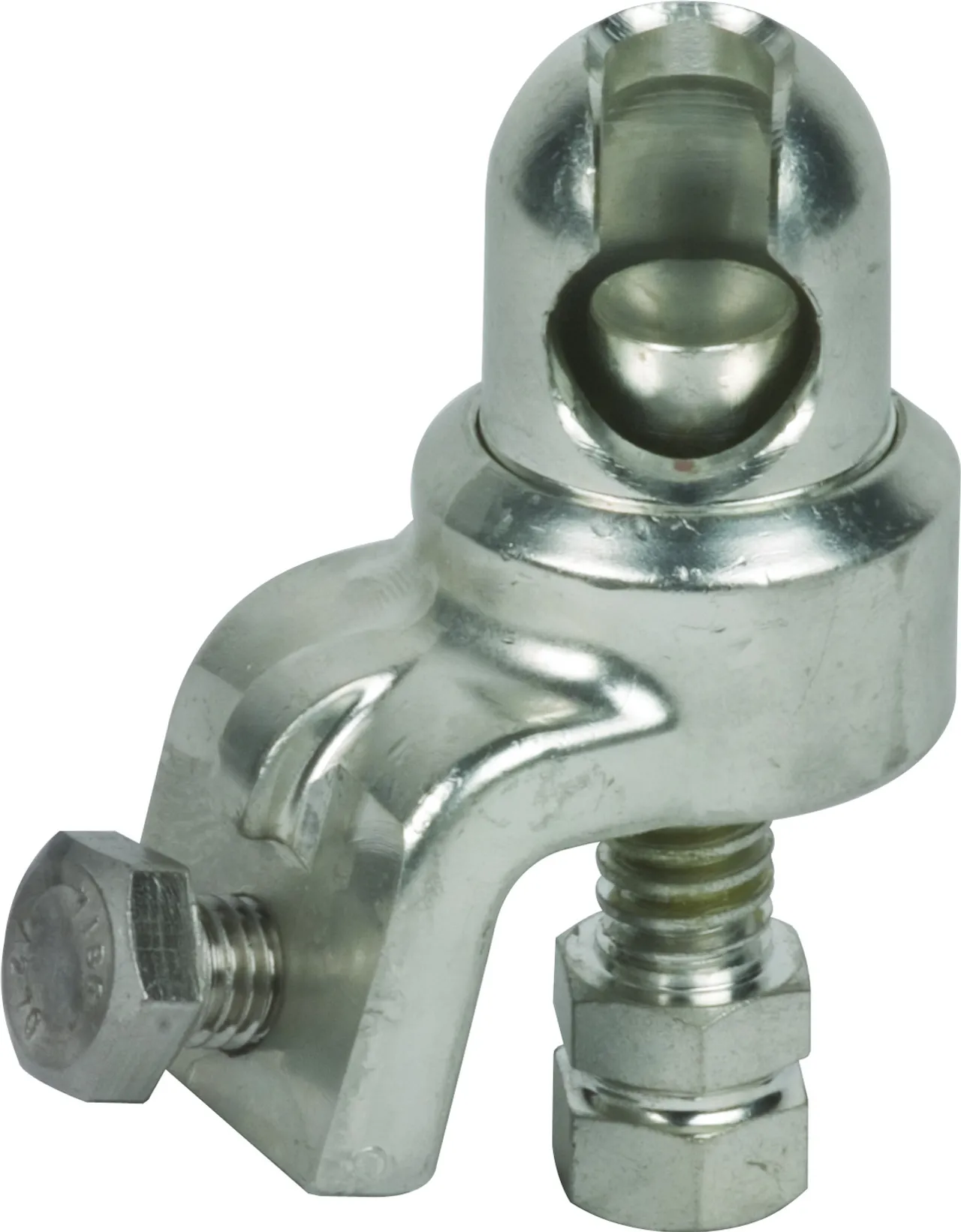

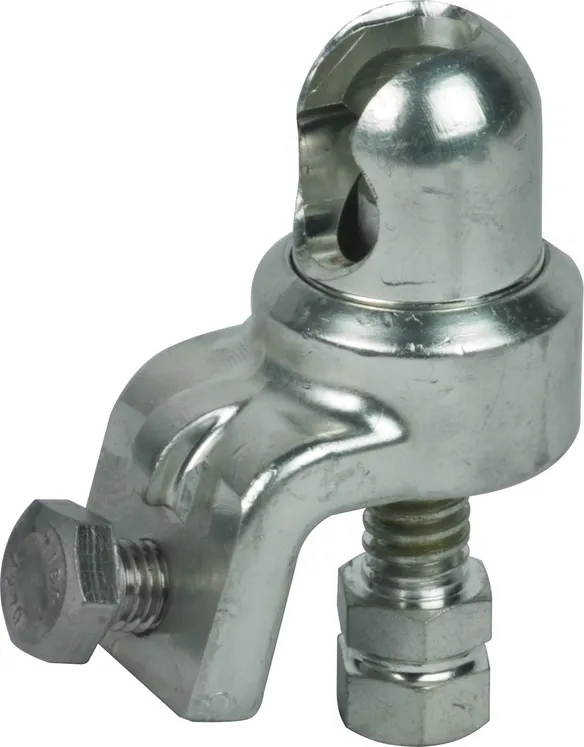

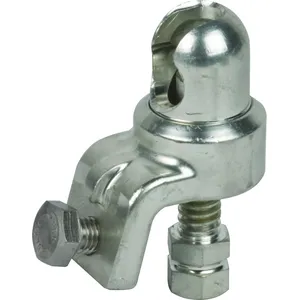

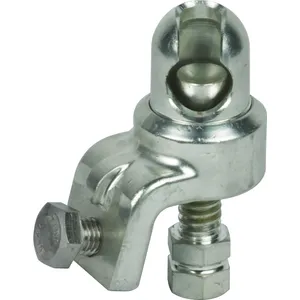

Kugelkopfhaube drehbar (4x 90°), Spindel mit Sechskant

2 Produkte

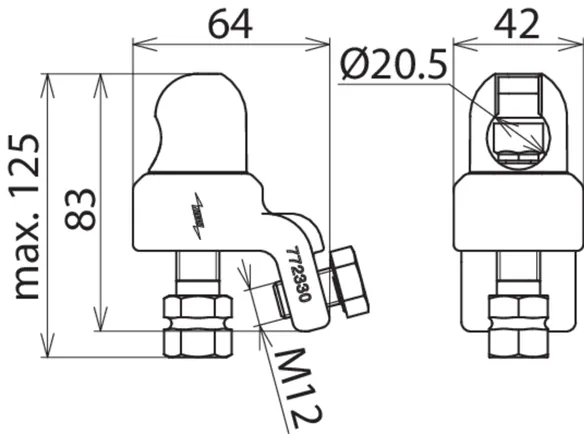

Art.-Nr. 772330 KKH 20 D SK

GTIN 4013364069220, Zolltarifnr. (EU): 85359000, Bruttogewicht: 560.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Artikel 772330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 772340 KKH 25 D SK

GTIN 4013364057456, Zolltarifnr. (EU): 85359000, Bruttogewicht: 878.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Artikel 772340 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772340 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kugelkopfhaube drehbar (4x 90°), Spindel mit Querstift

2 Produkte

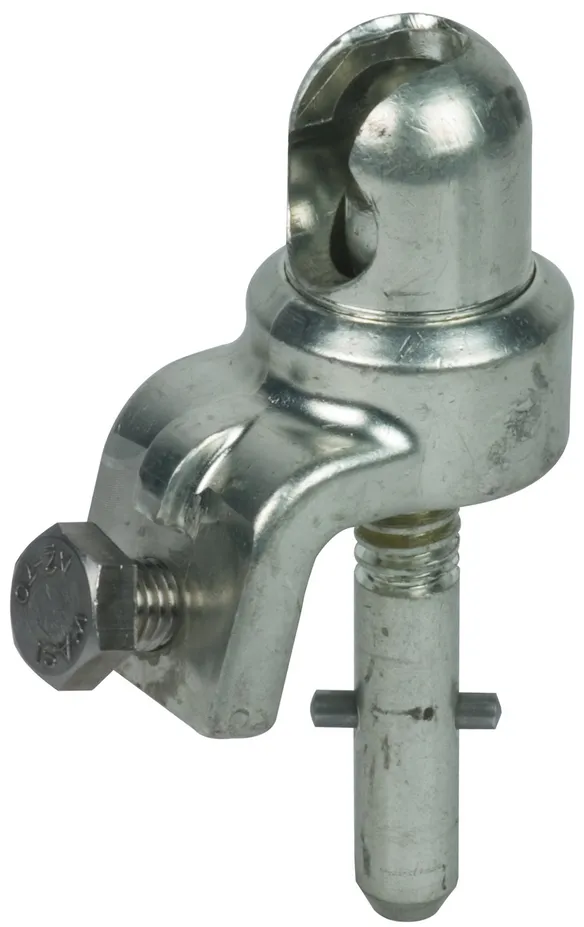

Art.-Nr. 772331 KKH 20 D SQ

GTIN 4013364066304, Zolltarifnr. (EU): 85359000, Bruttogewicht: 566.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Artikel 772331 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772331 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 772341 KKH 25 D SQ

GTIN 4013364057425, Zolltarifnr. (EU): 85359000, Bruttogewicht: 902.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Artikel 772341 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772341 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Rundbolzenklemme, Spindel mit Querstift

Für Kontaktrundbolzen in Schaltanlagen.

4 Produkte

Art.-Nr. 715314 RBK 25 SQ SN7151

GTIN 4013364132474, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.61 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kontaktrundbolzen Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Artikel 715314 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 715314 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

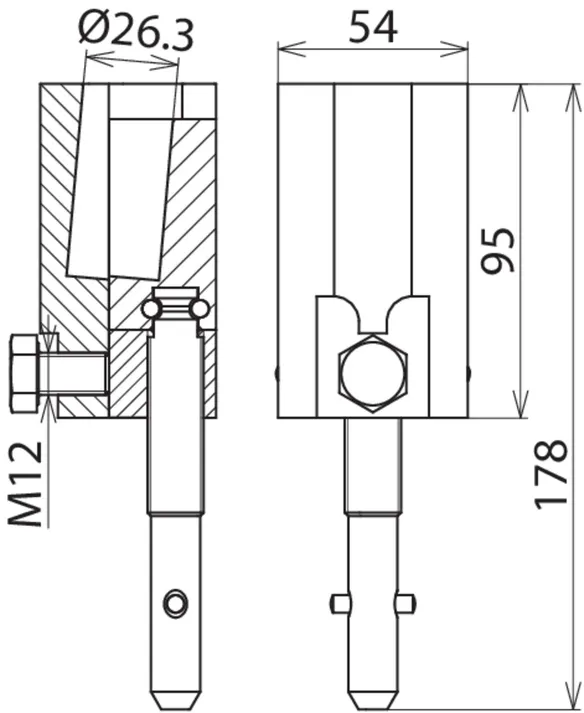

Art.-Nr. 715315 RBK 26 SQ SN7255

GTIN 4013364135338, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.60 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kontaktrundbolzen Ø	26 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	26 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Artikel 715315 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 715315 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 715313 RBK 30 SQ SN7642

GTIN 4013364154971, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.55 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kontaktrundbolzen Ø	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Artikel 715313 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 715313 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

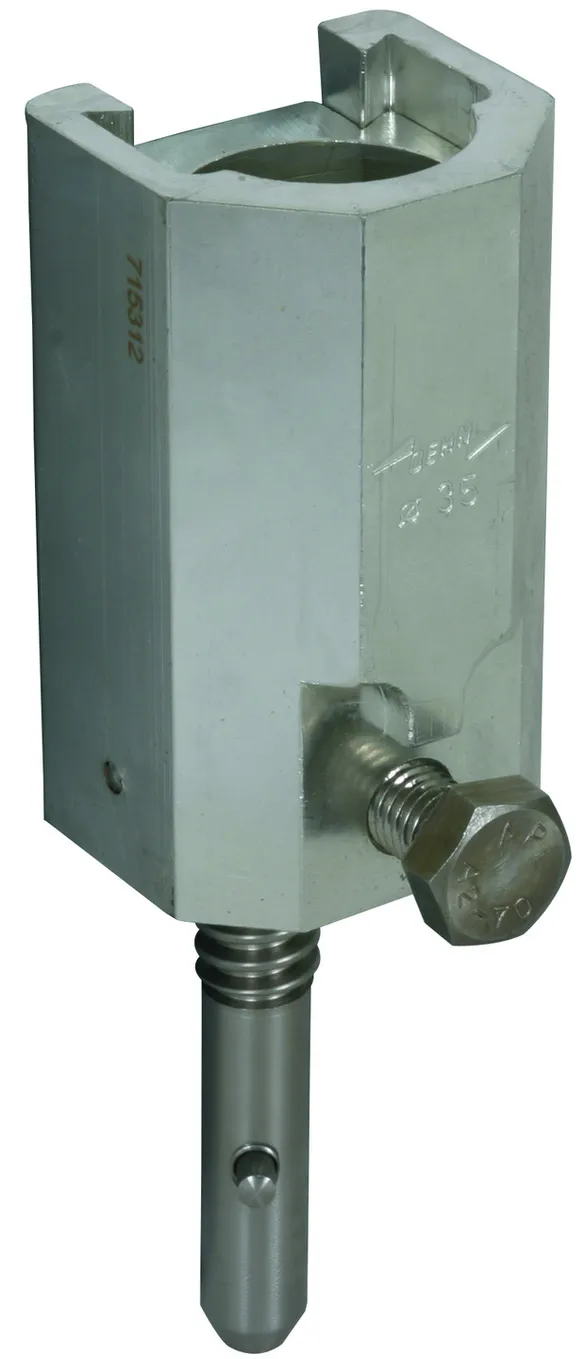

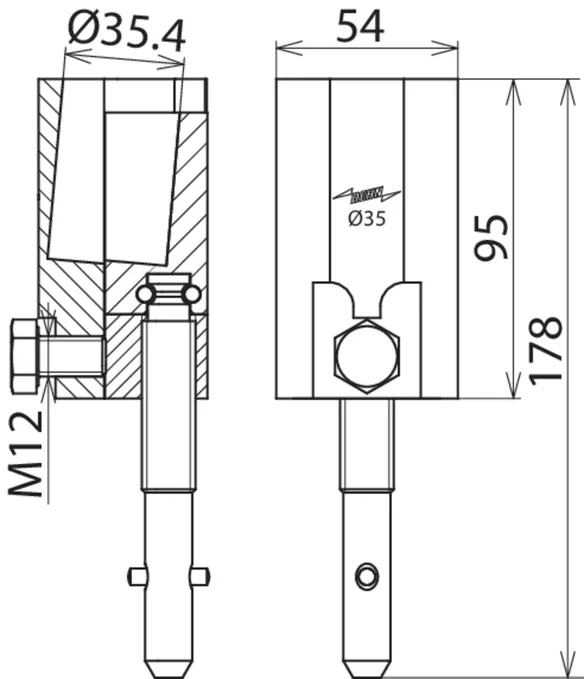

Art.-Nr. 715312 RBK 35 SQ

GTIN 4013364150386, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.50 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kontaktrundbolzen Ø	35 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	35 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Artikel 715312 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 715312 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

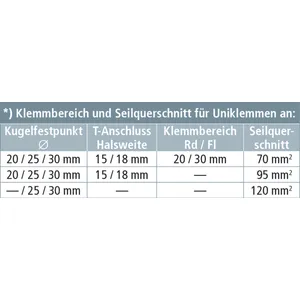

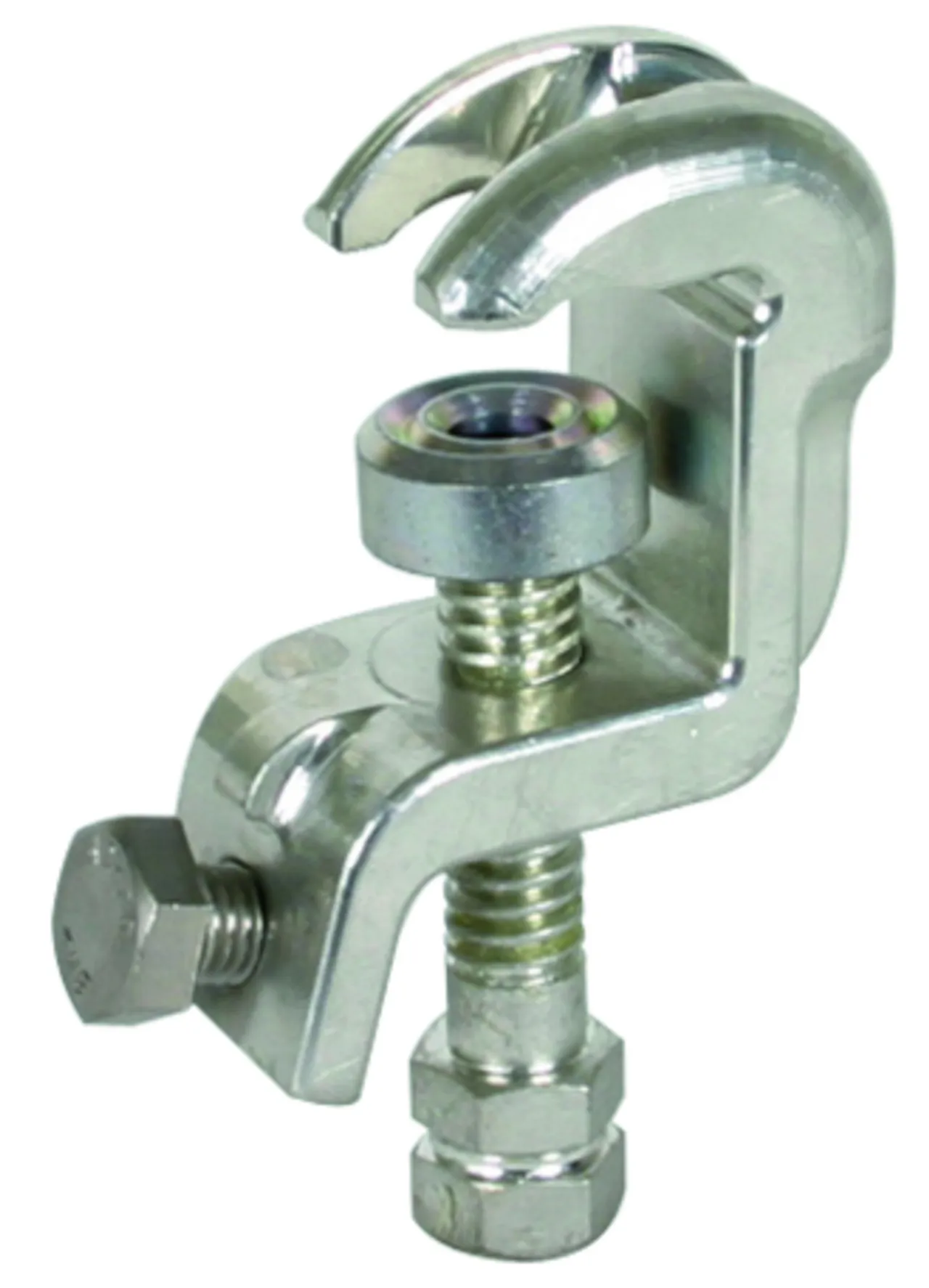

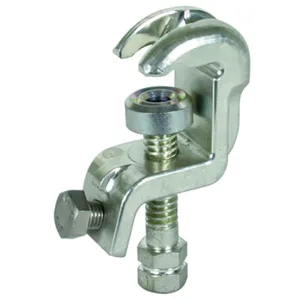

Universalklemme, Spindel mit Sechskant

2 Produkte

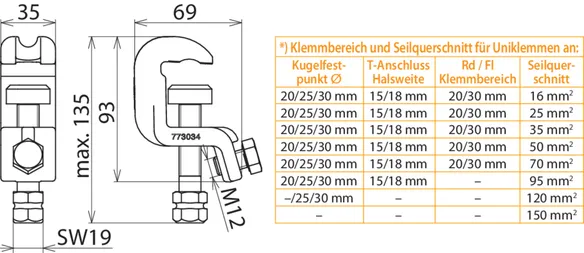

Art.-Nr. 773034 UK 25 SK

GTIN 4013364114562, Zolltarifnr. (EU): 85359000, Bruttogewicht: 634.40 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

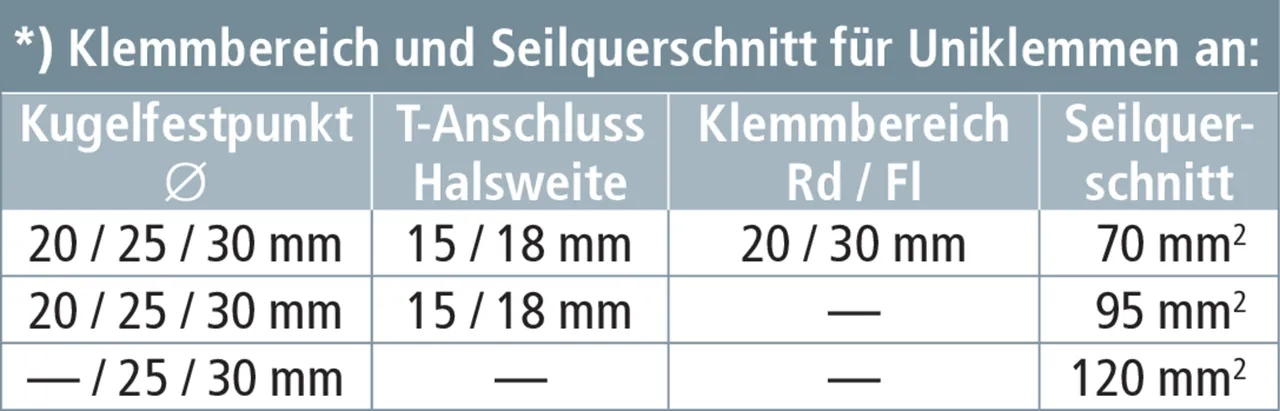

^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Artikel 773034 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773034 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

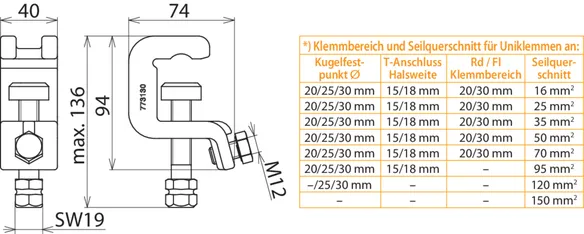

Art.-Nr. 773130 UK 30 SK

GTIN 4013364057722, Zolltarifnr. (EU): 85359000, Bruttogewicht: 801.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Artikel 773130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

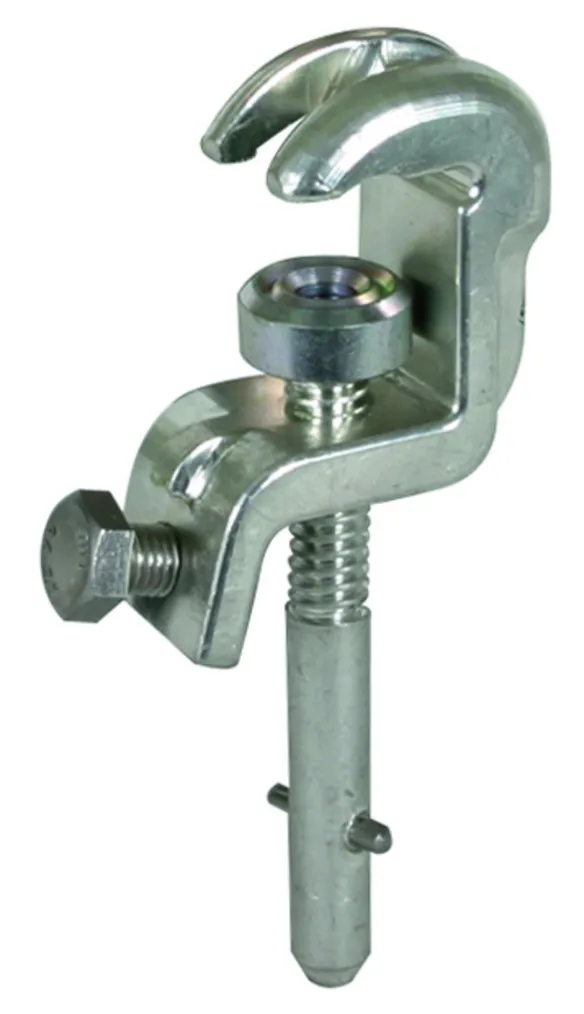

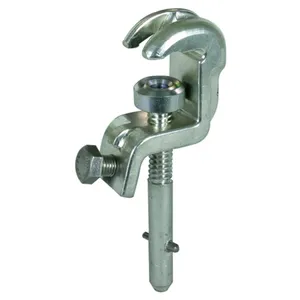

Universalklemme, Spindel mit Querstift

2 Produkte

Art.-Nr. 773234 UK 25 SQ

GTIN 4013364114555, Zolltarifnr. (EU): 85359000, Bruttogewicht: 660.60 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Mindestklemmbereich	10 / 5 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Artikel 773234 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773234 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

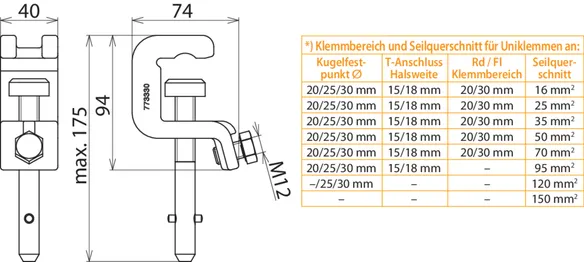

Art.-Nr. 773330 UK 30 SQ

GTIN 4013364057760, Zolltarifnr. (EU): 85359000, Bruttogewicht: 830.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Mindestklemmbereich	10 / 5 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Artikel 773330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

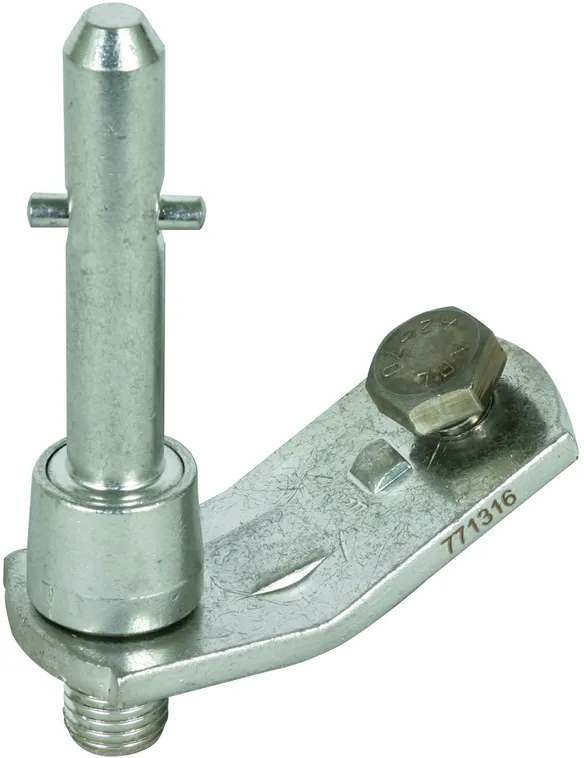

Phasenanschlussstück, Spindel mit Querstift

Zum Anschrauben mit Gewindebolzen M16 in Schaltanlagen.

1 Produkt

Art.-Nr. 771316 PAS EK SQ 16

GTIN 4013364150393, Zolltarifnr. (EU): 85359000, Bruttogewicht: 418.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Abmessung	M16
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Abmessung	M16
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Spindel	Cu-Legierung/gal Sn

Artikel 771316 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 771316 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Phasenseitige Anschlusselemente für Schaltanlagen

Details

Kugelkopfhaube starr, Spindel mit Sechskant

Art.-Nr. 772310 KKH 20 SK

Artikel 772310 wurde zum Merkzettel hinzugefügt.

Artikel 772310 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 772320 KKH 25 SK

Sie müssen angemeldet sein um 772320.stp herunterzuladen.

Sie müssen angemeldet sein um 772320.igs herunterzuladen.

Sie müssen angemeldet sein um 772320.jt herunterzuladen.

Sie müssen angemeldet sein um 772320.dwg herunterzuladen.

Artikel 772320 wurde zum Merkzettel hinzugefügt.

Artikel 772320 wurde zum Warenkorb hinzugefügt.

Kugelkopfhaube starr, Spindel mit Querstift

Art.-Nr. 772311 KKH 20 SQ

Artikel 772311 wurde zum Merkzettel hinzugefügt.

Artikel 772311 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 772321 KKH 25 SQ

Artikel 772321 wurde zum Merkzettel hinzugefügt.

Artikel 772321 wurde zum Warenkorb hinzugefügt.

Kugelkopfhaube drehbar (4x 90°), Spindel mit Sechskant

Art.-Nr. 772330 KKH 20 D SK

Artikel 772330 wurde zum Merkzettel hinzugefügt.

Artikel 772330 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 772340 KKH 25 D SK

Artikel 772340 wurde zum Merkzettel hinzugefügt.

Artikel 772340 wurde zum Warenkorb hinzugefügt.

Kugelkopfhaube drehbar (4x 90°), Spindel mit Querstift

Art.-Nr. 772331 KKH 20 D SQ

Artikel 772331 wurde zum Merkzettel hinzugefügt.

Artikel 772331 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 772341 KKH 25 D SQ

Artikel 772341 wurde zum Merkzettel hinzugefügt.

Artikel 772341 wurde zum Warenkorb hinzugefügt.

Rundbolzenklemme, Spindel mit Querstift

Art.-Nr. 715314 RBK 25 SQ SN7151

Sie müssen angemeldet sein um 715314m_D.dxf herunterzuladen.

Artikel 715314 wurde zum Merkzettel hinzugefügt.

Artikel 715314 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 715315 RBK 26 SQ SN7255

Sie müssen angemeldet sein um 715315m_D.dxf herunterzuladen.

Artikel 715315 wurde zum Merkzettel hinzugefügt.

Artikel 715315 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 715313 RBK 30 SQ SN7642

Sie müssen angemeldet sein um 715313m_D.dxf herunterzuladen.

Artikel 715313 wurde zum Merkzettel hinzugefügt.

Artikel 715313 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 715312 RBK 35 SQ

Sie müssen angemeldet sein um 715312m_D.dxf herunterzuladen.

Artikel 715312 wurde zum Merkzettel hinzugefügt.

Artikel 715312 wurde zum Warenkorb hinzugefügt.

Universalklemme, Spindel mit Sechskant

Art.-Nr. 773034 UK 25 SK

Sie müssen angemeldet sein um 773034.stp herunterzuladen.

Sie müssen angemeldet sein um 773034.igs herunterzuladen.

Sie müssen angemeldet sein um 773034.jt herunterzuladen.

Sie müssen angemeldet sein um 773034.dwg herunterzuladen.

Sie müssen angemeldet sein um 773034m_D.dxf herunterzuladen.

Artikel 773034 wurde zum Merkzettel hinzugefügt.

Artikel 773034 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 773130 UK 30 SK

Artikel 773130 wurde zum Merkzettel hinzugefügt.

Artikel 773130 wurde zum Warenkorb hinzugefügt.

Universalklemme, Spindel mit Querstift

Art.-Nr. 773234 UK 25 SQ

Artikel 773234 wurde zum Merkzettel hinzugefügt.

Artikel 773234 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 773330 UK 30 SQ

Artikel 773330 wurde zum Merkzettel hinzugefügt.

Artikel 773330 wurde zum Warenkorb hinzugefügt.

Phasenanschlussstück, Spindel mit Querstift

Art.-Nr. 771316 PAS EK SQ 16

Sie müssen angemeldet sein um 771316.stp herunterzuladen.

Sie müssen angemeldet sein um 771316.igs herunterzuladen.

Sie müssen angemeldet sein um 771316.jt herunterzuladen.

Sie müssen angemeldet sein um 771316.dwg herunterzuladen.

Artikel 771316 wurde zum Merkzettel hinzugefügt.

Artikel 771316 wurde zum Warenkorb hinzugefügt.
