Erdseitige Anschlusselemente für Schaltanlagen und Freileitungen

  • Zum erdseitigen Anschluss an Kugelfestpunkte, T-Anschlussbolzen, Rund- und Flachleitern, Anschlussstücke und Flachprofile
  • Für großen Klemmbereich bis 40 mm
  • Mit Verdrehungsschutz Ausführung PK1 bzw. PK2
  • Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Details

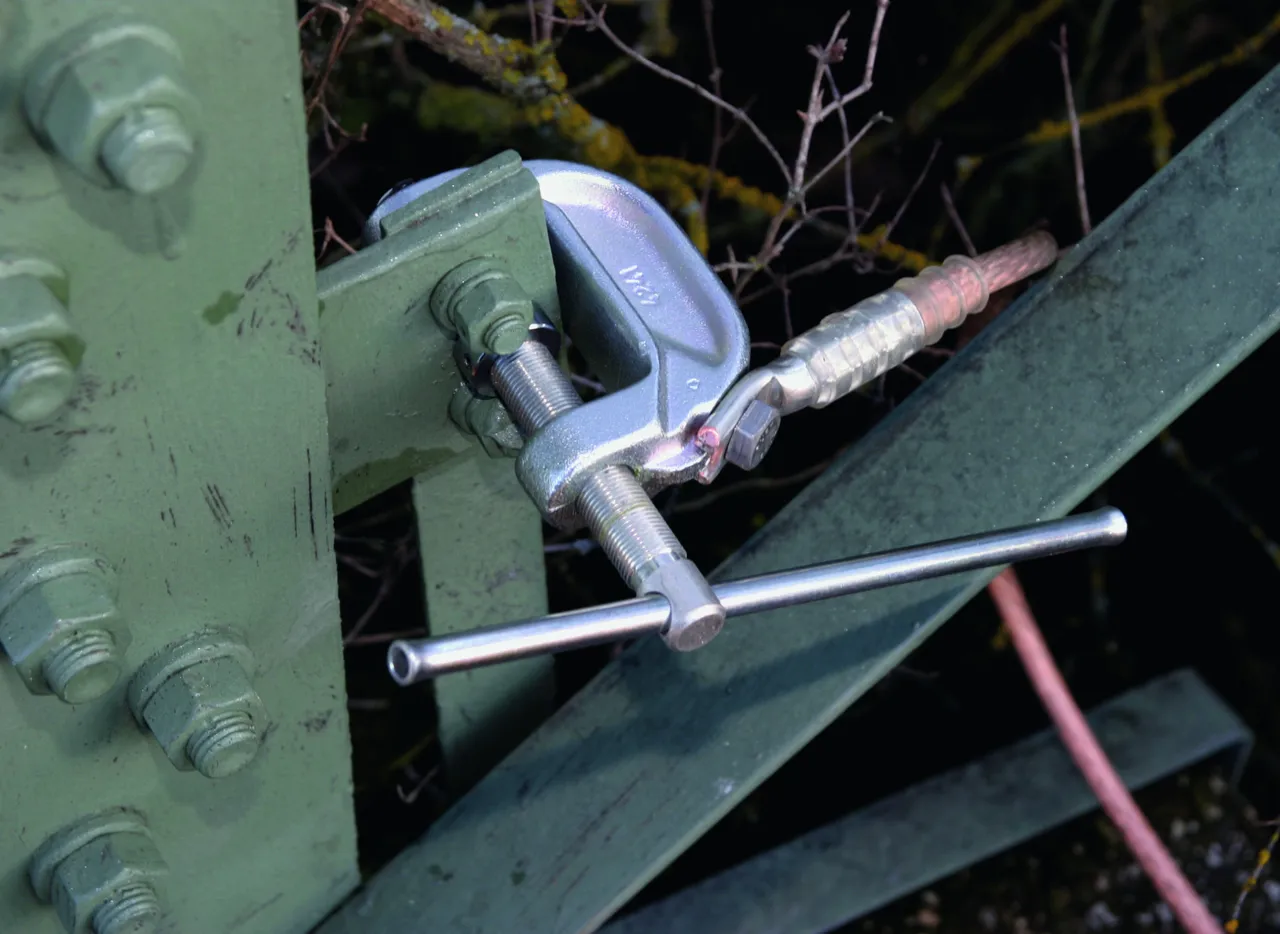

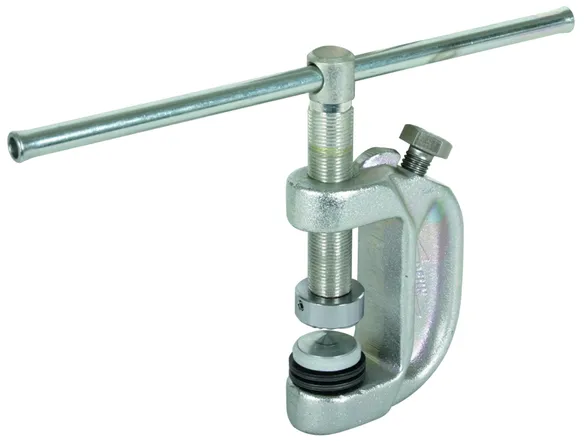

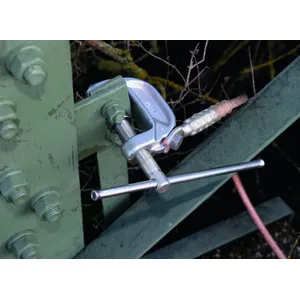

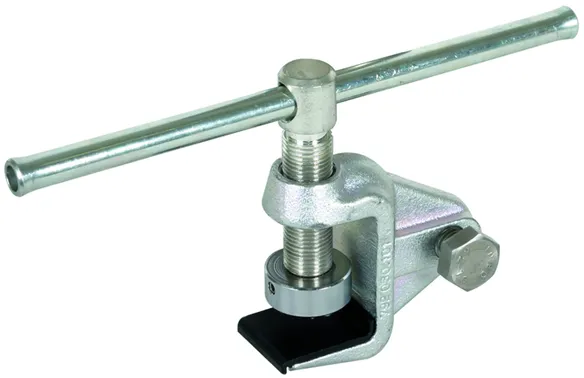

Erdungsfräsklemme an lackiertem Stahlmast.
lorem ipsum
lorem ipsum

Universalerdungsklemme mit Flügelschraube

2 Produkte

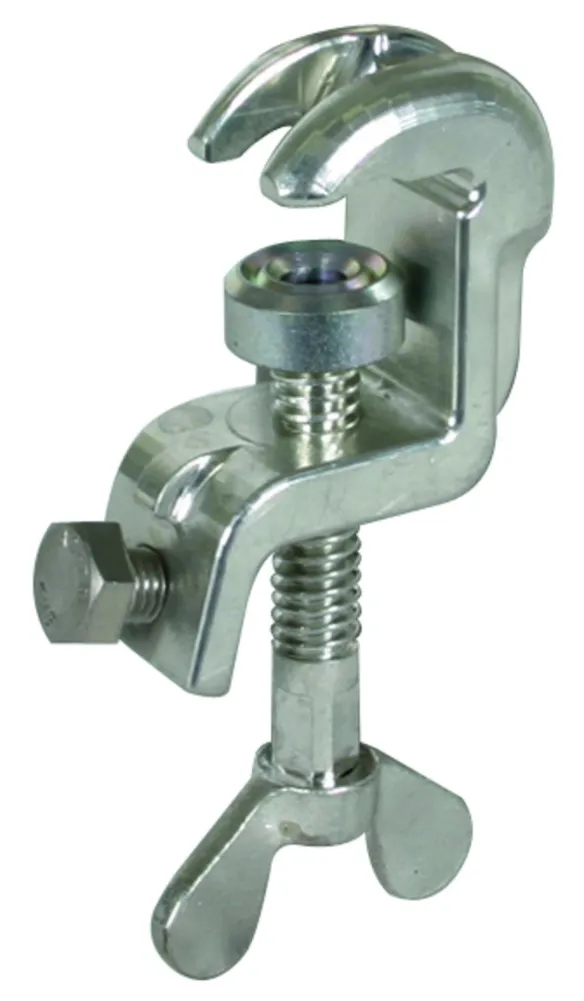

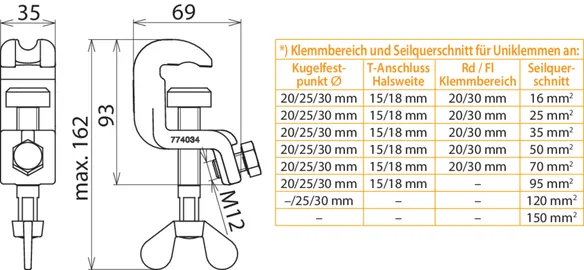

Art.-Nr. 774034 UEK 25 FS

GTIN 4013364114586, Zolltarifnr. (EU): 85359000, Bruttogewicht: 661.60 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 774034.stp

      Sie müssen angemeldet sein um 774034.stp herunterzuladen.

      Login
    • 774034.igs

      Sie müssen angemeldet sein um 774034.igs herunterzuladen.

      Login
    • 774034.jt

      Sie müssen angemeldet sein um 774034.jt herunterzuladen.

      Login
    • 774034.dwg

      Sie müssen angemeldet sein um 774034.dwg herunterzuladen.

      Login
    • 774034m_D.dxf

      Sie müssen angemeldet sein um 774034m_D.dxf herunterzuladen.

      Login



Technische Daten

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

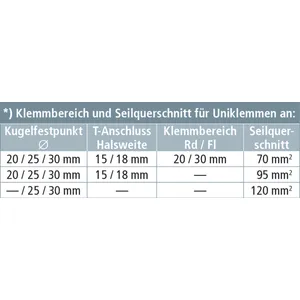

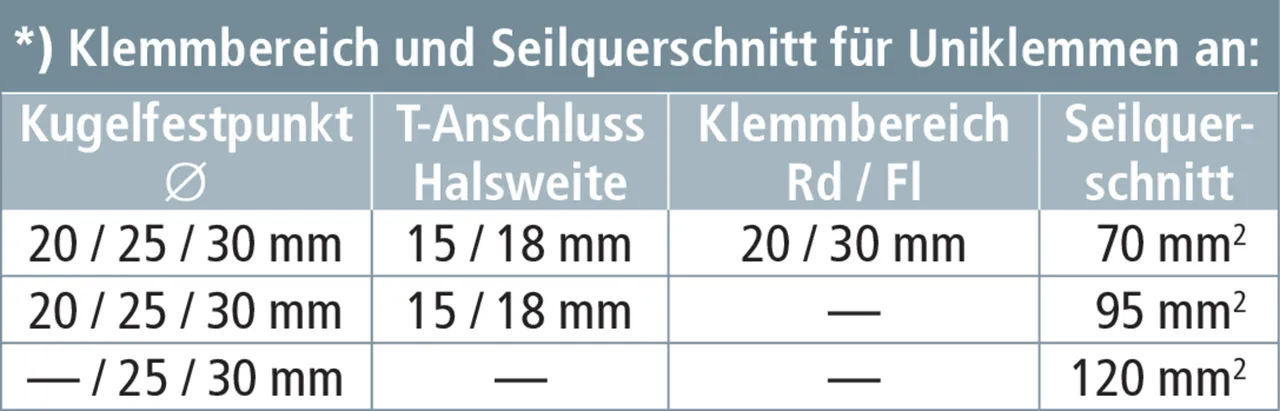

*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Artikel 774034 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774034 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

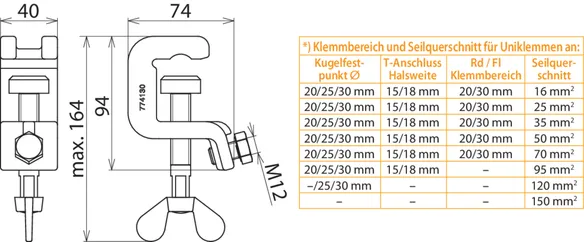

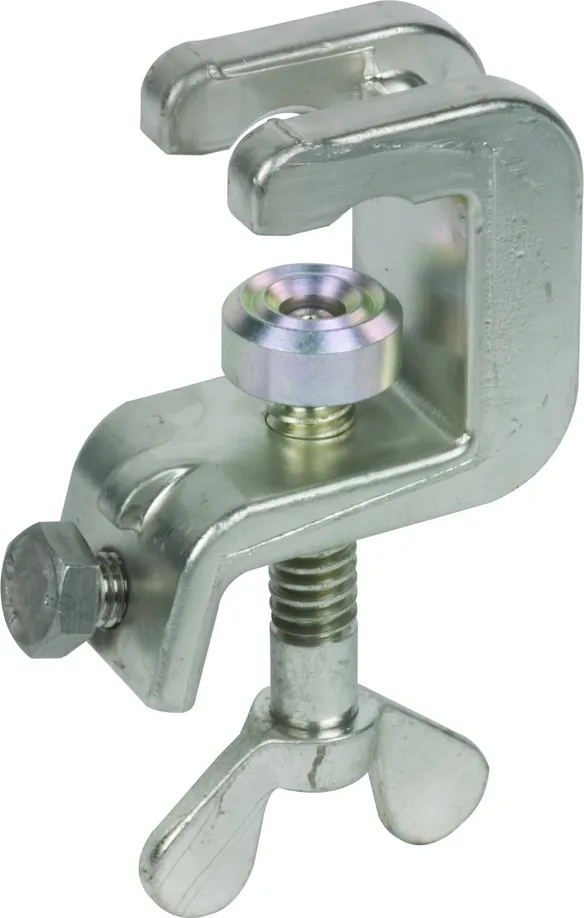

Art.-Nr. 774130 UEK 30 FS

GTIN 4013364057739, Zolltarifnr. (EU): 85359000, Bruttogewicht: 780.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information



Technische Daten

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Artikel 774130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

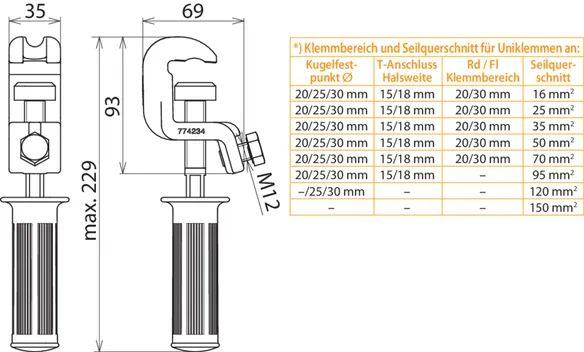

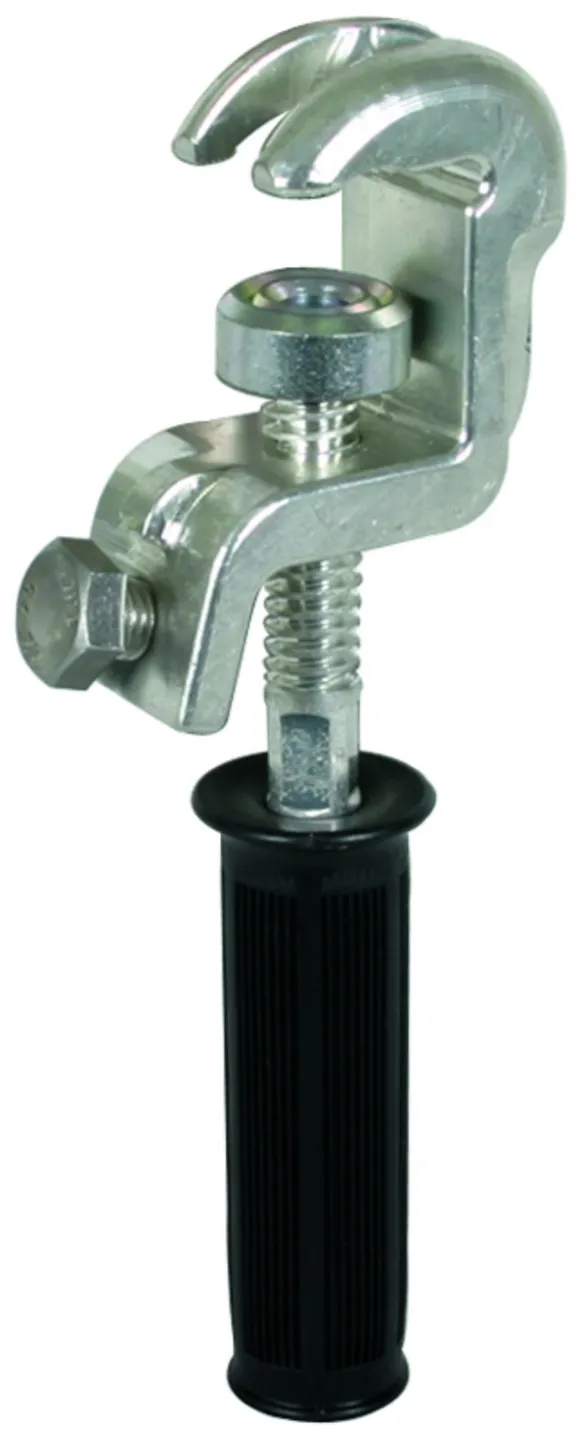

Universalerdungsklemme mit Handgriff

2 Produkte

Art.-Nr. 774234 UEK 25 HG

GTIN 4013364114593, Zolltarifnr. (EU): 85359000, Bruttogewicht: 771.60 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 774234.stp

      Sie müssen angemeldet sein um 774234.stp herunterzuladen.

      Login
    • 774234.igs

      Sie müssen angemeldet sein um 774234.igs herunterzuladen.

      Login
    • 774234.jt

      Sie müssen angemeldet sein um 774234.jt herunterzuladen.

      Login
    • 774234.dwg

      Sie müssen angemeldet sein um 774234.dwg herunterzuladen.

      Login
    • 774234m_D.dxf

      Sie müssen angemeldet sein um 774234m_D.dxf herunterzuladen.

      Login



Technische Daten

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Artikel 774234 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774234 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

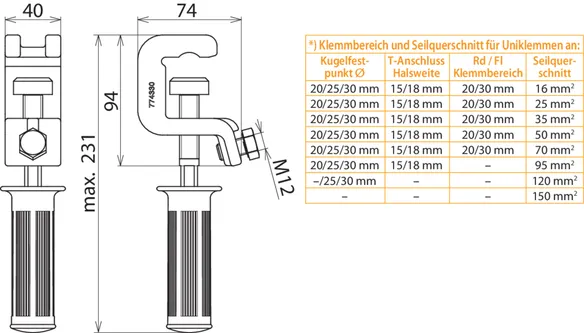

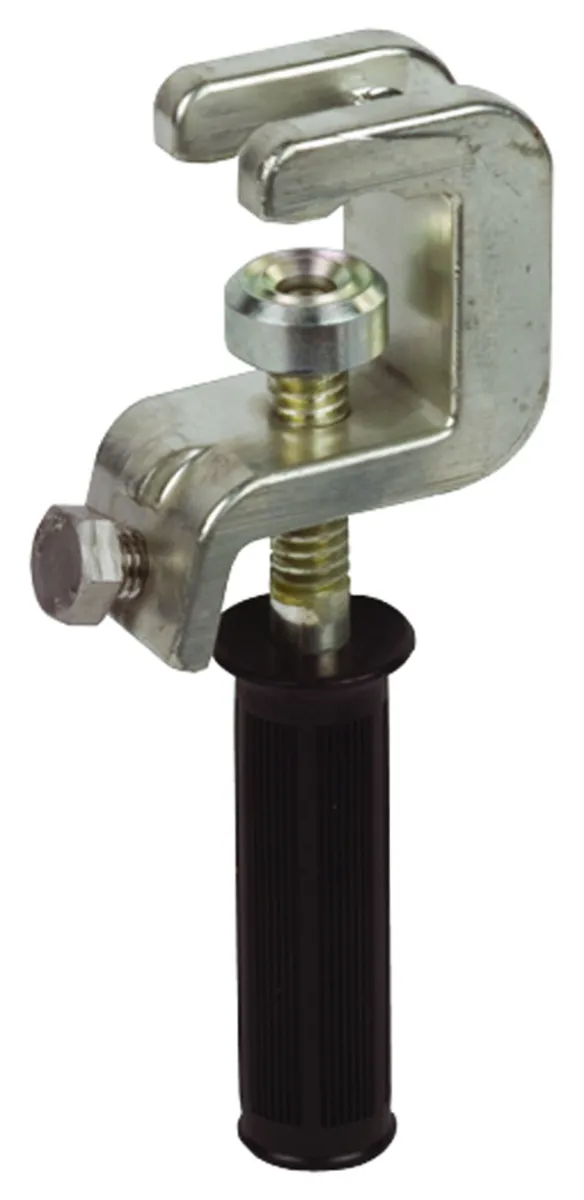

Art.-Nr. 774330 UEK 30 HG

GTIN 4013364057715, Zolltarifnr. (EU): 85359000, Bruttogewicht: 941.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information



Technische Daten

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Artikel 774330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

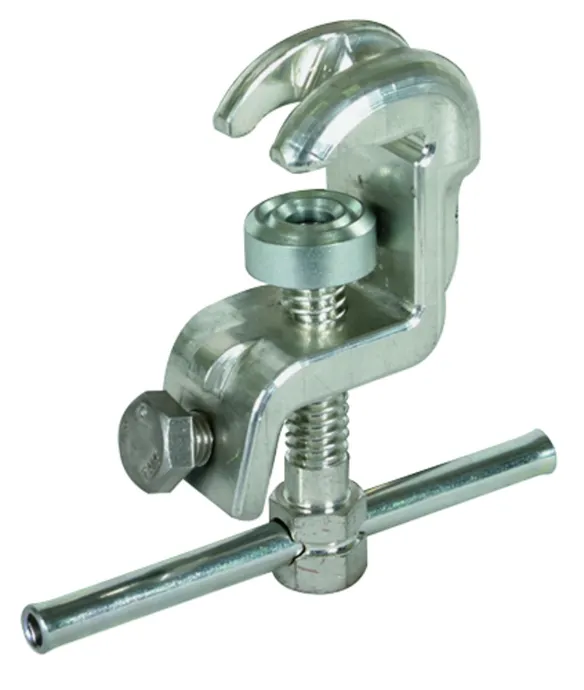

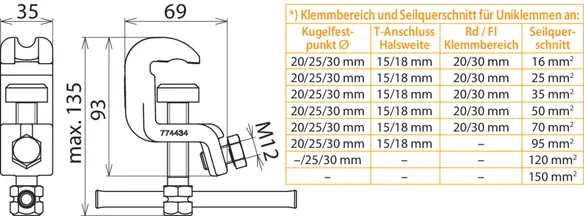

Universalerdungsklemme mit Schraubknebel

2 Produkte

Art.-Nr. 774434 UEK 25 SKN

GTIN 4013364114609, Zolltarifnr. (EU): 85359000, Bruttogewicht: 712.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information



Technische Daten

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Artikel 774434 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774434 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

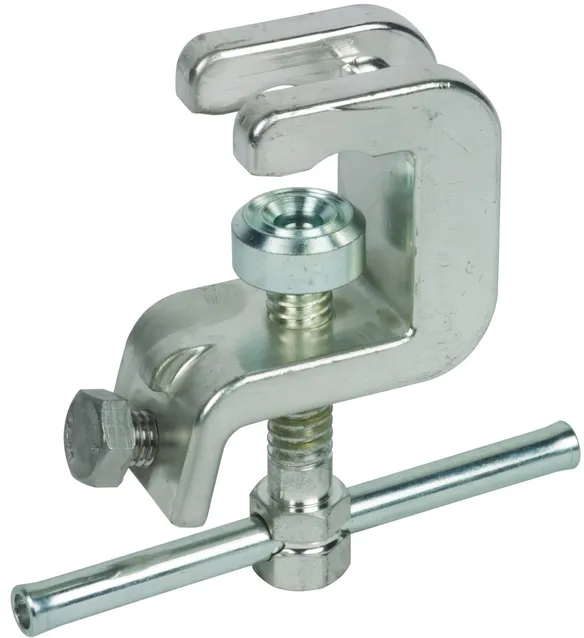

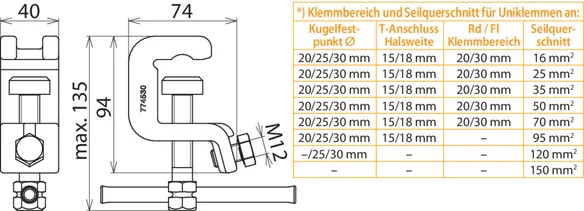

Art.-Nr. 774530 UEK 30 SKN

GTIN 4013364057746, Zolltarifnr. (EU): 85359000, Bruttogewicht: 700.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information



Technische Daten

Für Kugelfestpunkt Ø 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Artikel 774530 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774530 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

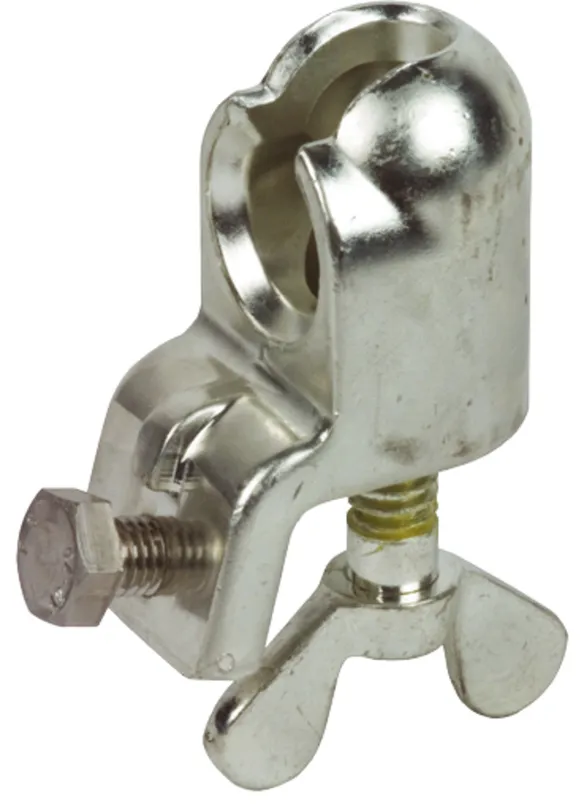

Kugelkopfhaube starr mit Flügelschraube

2 Produkte

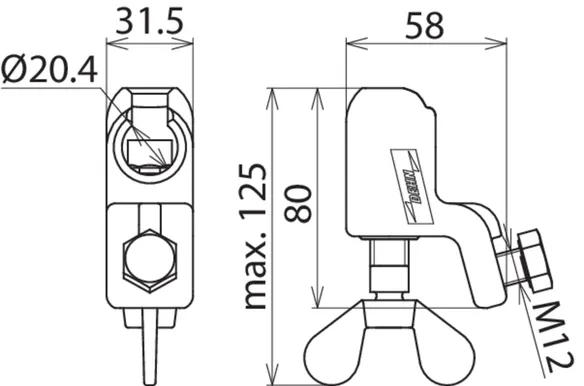

Art.-Nr. 772312 KKH 20 FS

GTIN 4013364054431, Zolltarifnr. (EU): 85359000, Bruttogewicht: 480.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information



Technische Daten

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Artikel 772312 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772312 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

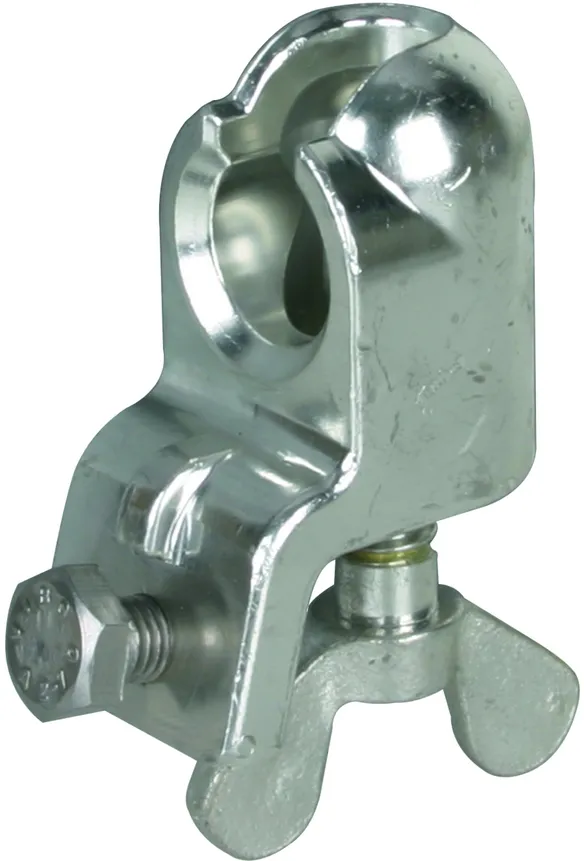

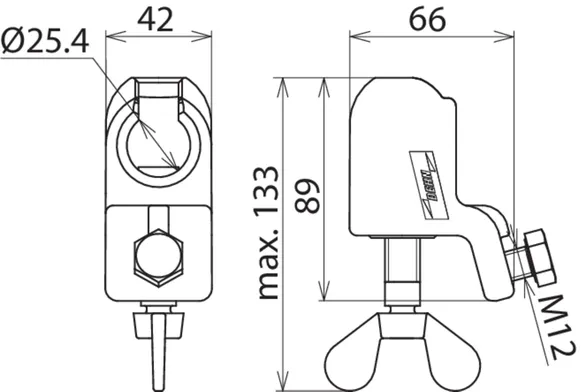

Art.-Nr. 772322 KKH 25 FS

GTIN 4013364054455, Zolltarifnr. (EU): 85359000, Bruttogewicht: 747.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information



Technische Daten

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Artikel 772322 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772322 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

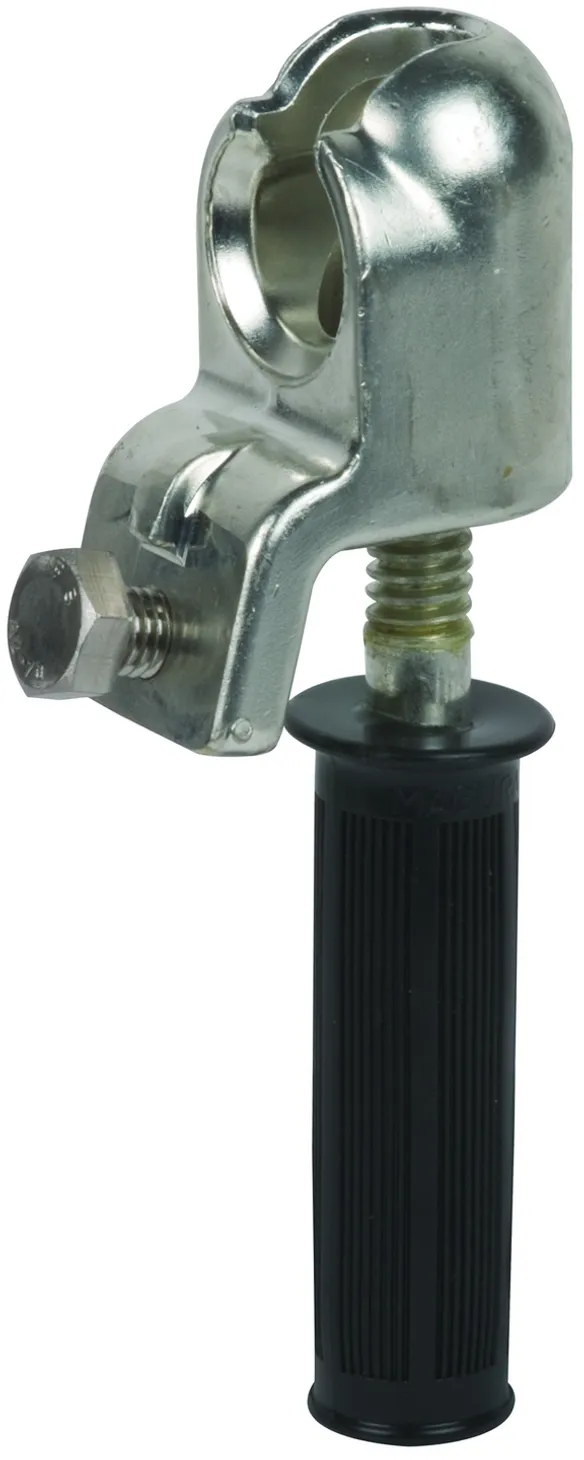

Kugelkopfhaube starr mit Handgriff

2 Produkte

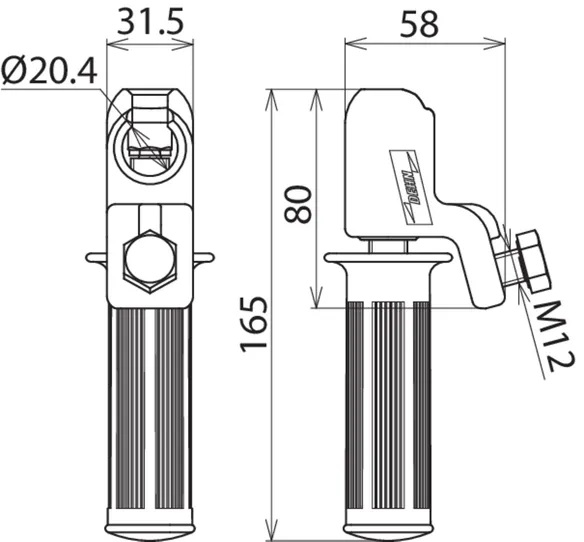

Art.-Nr. 772313 KKH 20 HG

GTIN 4013364054448, Zolltarifnr. (EU): 85359000, Bruttogewicht: 400.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 772313.stp

      Sie müssen angemeldet sein um 772313.stp herunterzuladen.

      Login
    • 772313.igs

      Sie müssen angemeldet sein um 772313.igs herunterzuladen.

      Login
    • 772313.jt

      Sie müssen angemeldet sein um 772313.jt herunterzuladen.

      Login
    • 772313.dwg

      Sie müssen angemeldet sein um 772313.dwg herunterzuladen.

      Login
    • 772313m_D.dxf

      Sie müssen angemeldet sein um 772313m_D.dxf herunterzuladen.

      Login



Technische Daten

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Artikel 772313 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772313 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

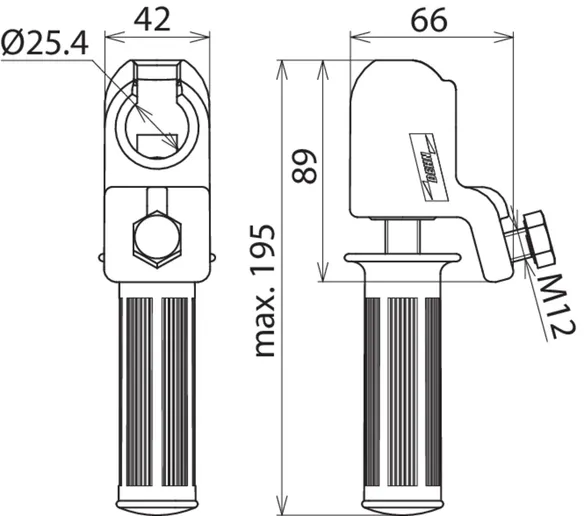

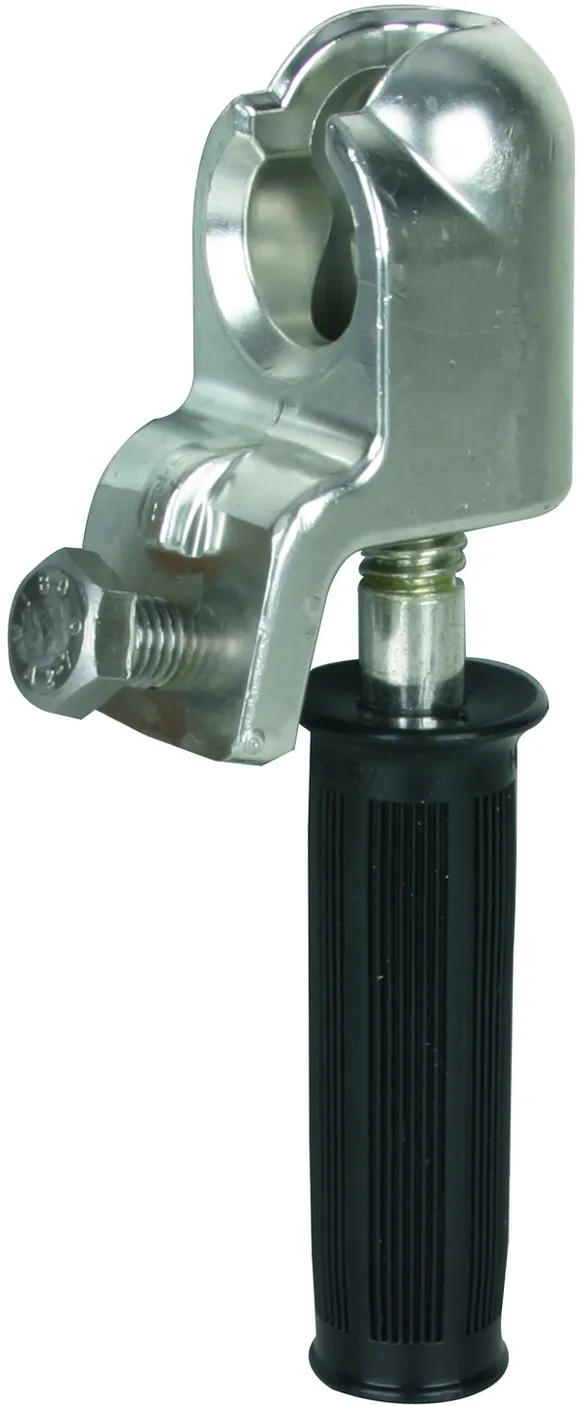

Art.-Nr. 772323 KKH 25 HG

GTIN 4013364054462, Zolltarifnr. (EU): 85359000, Bruttogewicht: 876.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 772323.stp

      Sie müssen angemeldet sein um 772323.stp herunterzuladen.

      Login
    • 772323.igs

      Sie müssen angemeldet sein um 772323.igs herunterzuladen.

      Login
    • 772323.jt

      Sie müssen angemeldet sein um 772323.jt herunterzuladen.

      Login
    • 772323.dwg

      Sie müssen angemeldet sein um 772323.dwg herunterzuladen.

      Login
    • 772323m_D.dxf

      Sie müssen angemeldet sein um 772323m_D.dxf herunterzuladen.

      Login



Technische Daten

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Artikel 772323 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772323 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

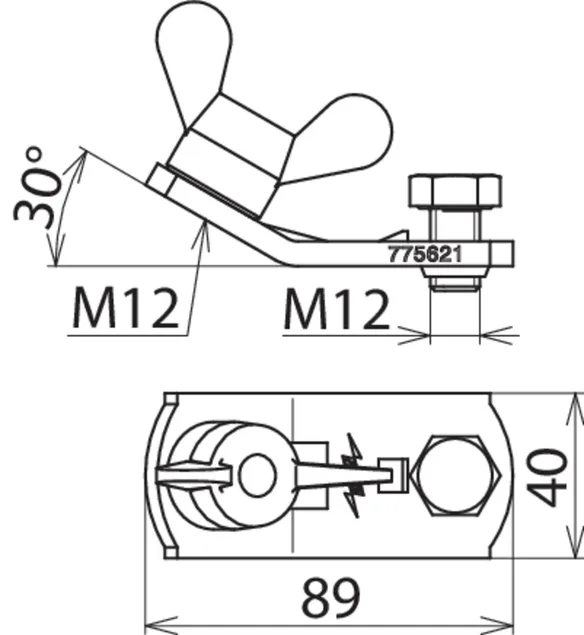

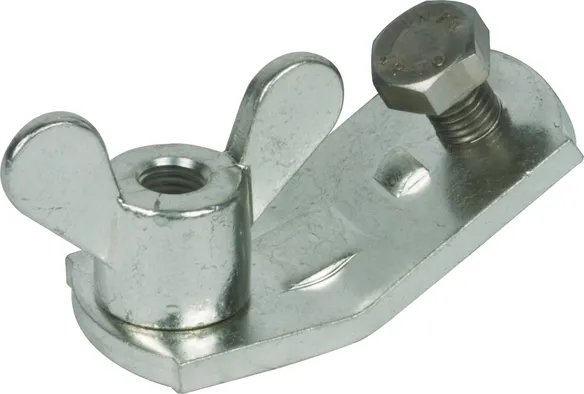

Erdanschlussstück mit Flügelmutter

2 Produkte

Art.-Nr. 775621 EAS EK FM 12

GTIN 4013364102545, Zolltarifnr. (EU): 85359000, Bruttogewicht: 311.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 775621.stp

      Sie müssen angemeldet sein um 775621.stp herunterzuladen.

      Login
    • 775621.igs

      Sie müssen angemeldet sein um 775621.igs herunterzuladen.

      Login
    • 775621.jt

      Sie müssen angemeldet sein um 775621.jt herunterzuladen.

      Login
    • 775621.dwg

      Sie müssen angemeldet sein um 775621.dwg herunterzuladen.

      Login
    • 775621m_D.dxf

      Sie müssen angemeldet sein um 775621m_D.dxf herunterzuladen.

      Login



Technische Daten

Abmessung M12
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Artikel 775621 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775621 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

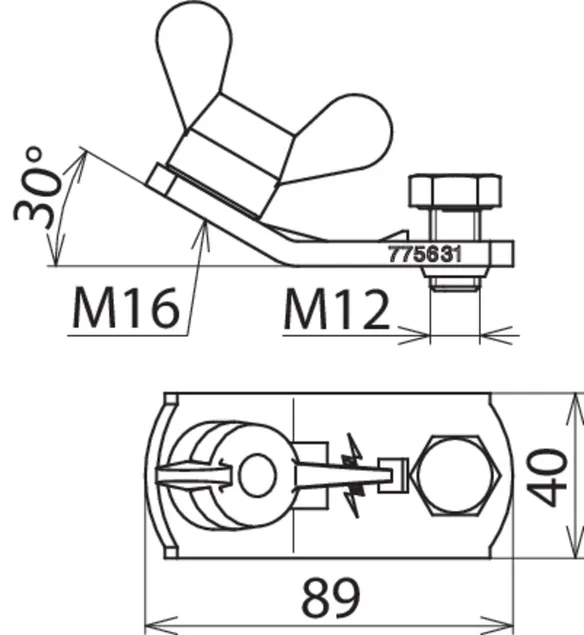

Art.-Nr. 775631 EAS EK FM 16

GTIN 4013364102552, Zolltarifnr. (EU): 85359000, Bruttogewicht: 290.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information



Technische Daten

Abmessung M16
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Artikel 775631 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775631 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

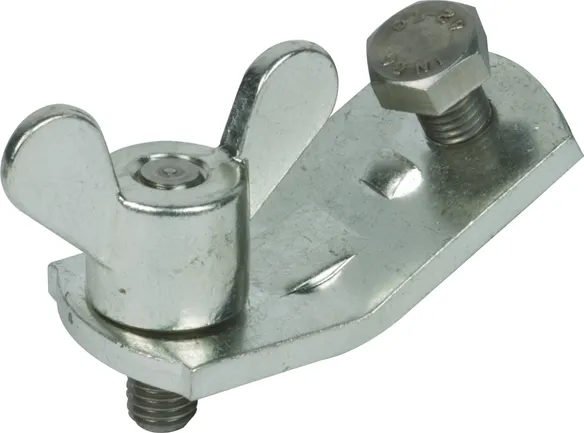

Erdanschlussstück mit Flügelschraube

2 Produkte

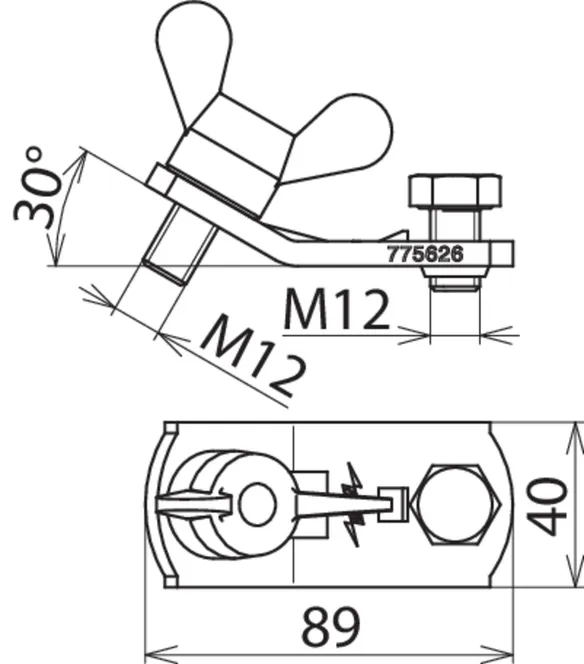

Art.-Nr. 775626 EAS EK FS 12

GTIN 4013364102569, Zolltarifnr. (EU): 85359000, Bruttogewicht: 343.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information



Technische Daten

Abmessung M12 x 15 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Artikel 775626 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775626 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

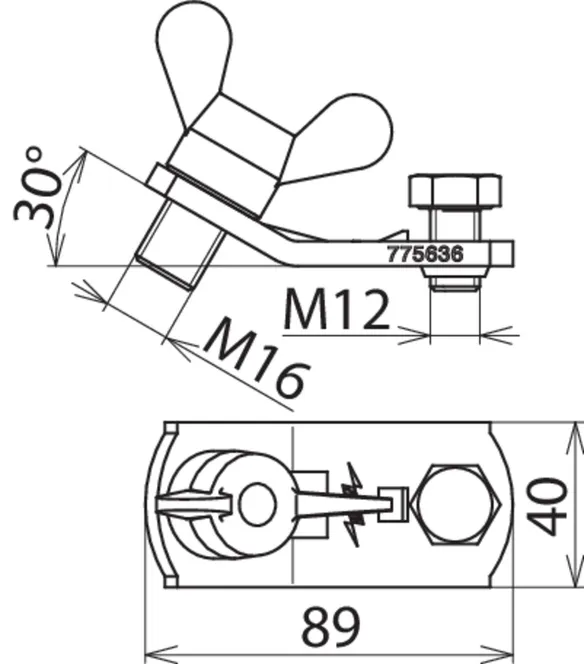

Art.-Nr. 775636 EAS EK FS 16

GTIN 4013364102576, Zolltarifnr. (EU): 85359000, Bruttogewicht: 350.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information



Technische Daten

Abmessung M16 x 15 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Artikel 775636 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775636 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

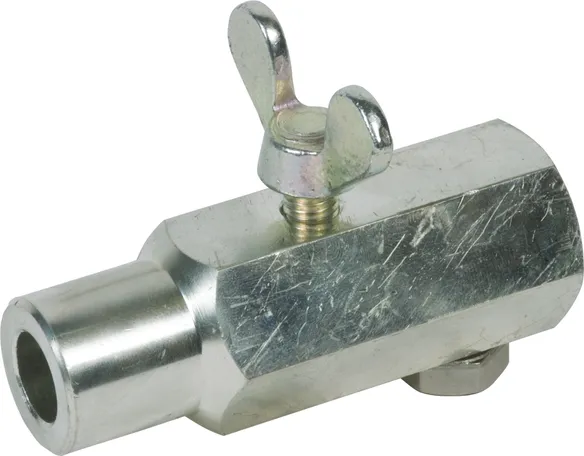

Erdanschlussbuchse mit Flügelschraube

Für Erdungsfestpunkte mit Ringnut.

1 Produkt

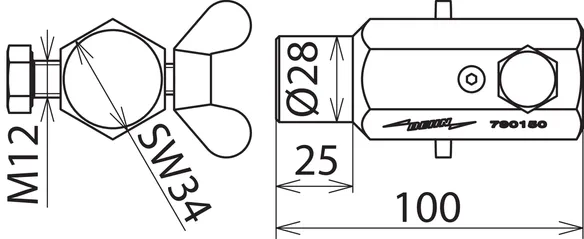

Art.-Nr. 790150 EAB RN 16 FS

GTIN 4013364005365, Zolltarifnr. (EU): 85359000, Bruttogewicht: 450.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information



Technische Daten

Abmessung Ø16 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150*) mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
*) für Seillängen > 4000 mm: max. bis 95 mm2 (26,5 kA / 0,5 s)

Artikel 790150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 790150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

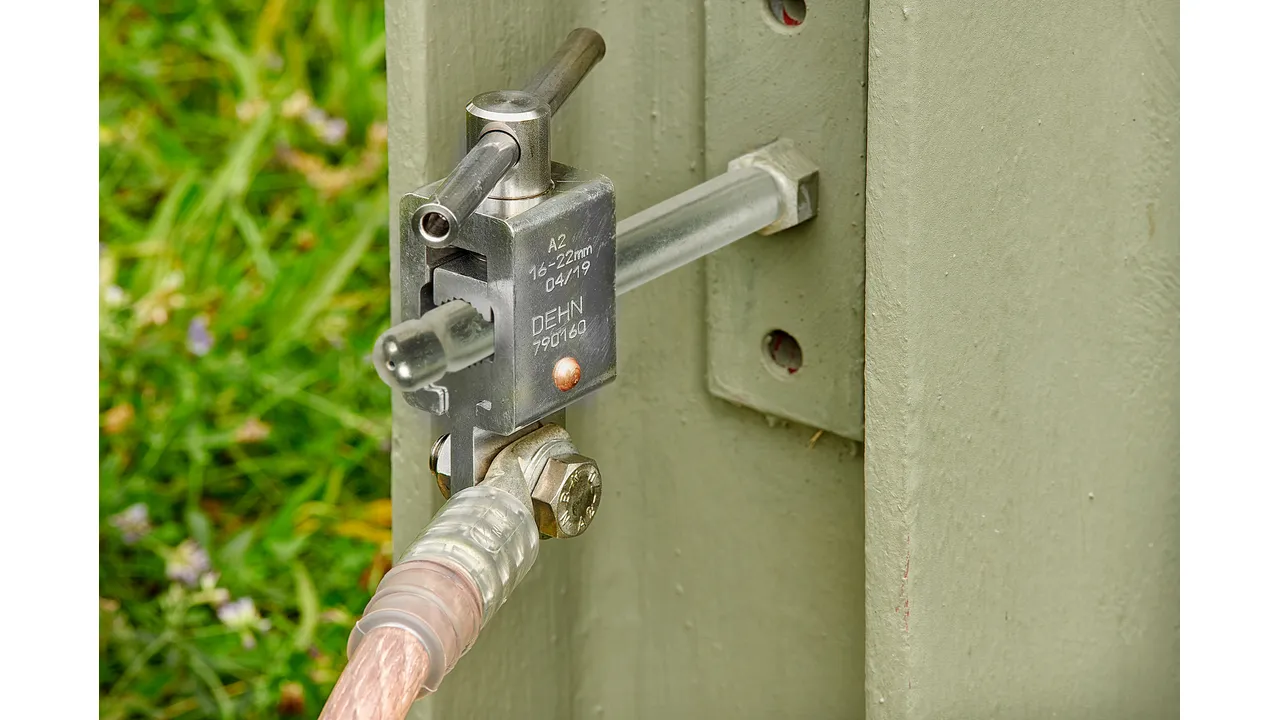

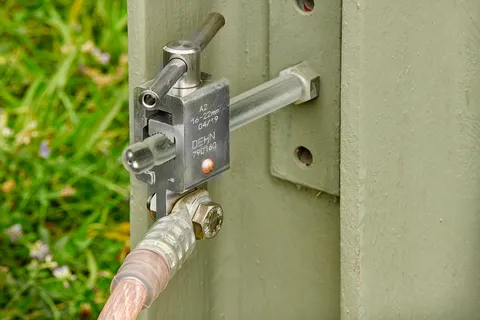

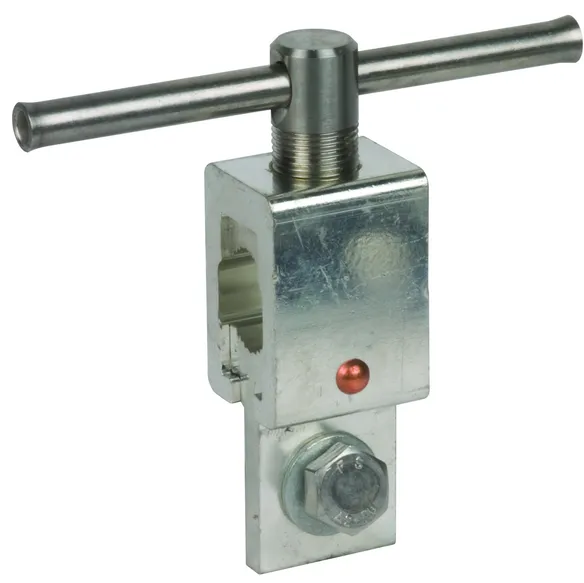

Erdanschlussbuchse mit Schraubknebel

Für Erdungsfestpunkte mit Ringnut.

1 Produkt

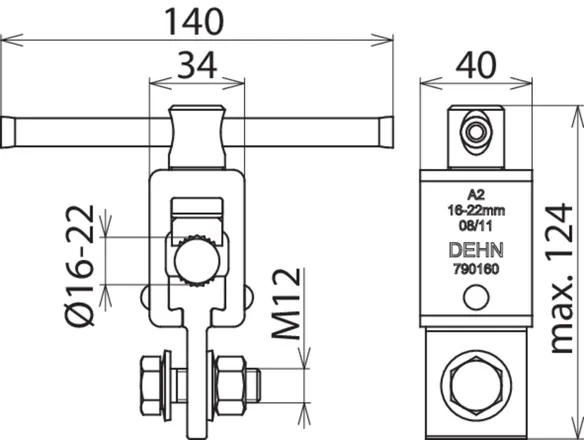

Art.-Nr. 790160 EAB RN 16 SKN

GTIN 4013364018693, Zolltarifnr. (EU): 85359000, Bruttogewicht: 737.40 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information



Technische Daten

Abmessung Ø16 mm
Verdrehungsschutz PK2
Für Seilquerschnitt Cu 16 ... 150**) mm2
Max. Kurzschlussstrom Ik 0,5 s 29,6 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
**) Kurzschlussstrom auch bei Abschaltdauer Ik 1 s maximal 29,6 kA

Artikel 790160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 790160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

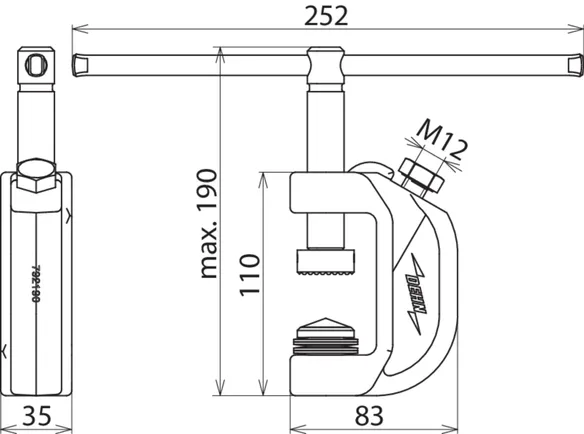

Erdungsfräsklemme mit Schraubknebel und Tellerfedern

Frästeller, Tellerfedern und langer Schraubknebel für sichere Kontaktierung.

1 Produkt

Art.-Nr. 792190 EFK FL40 SKN

GTIN 4013364068315, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.32 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information



Technische Daten

Klemmbereich bis 40 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 95 mm2
Max. Kurzschlussstrom Ik 0,5 s 26,5 kA
Max. Kurzschlussstrom Ik 1 s 18,7 kA

Artikel 792190 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 792190 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

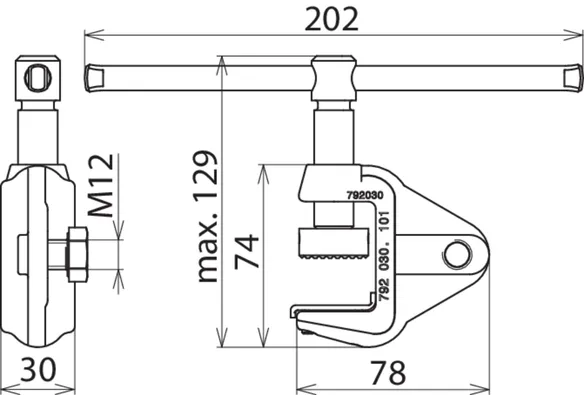

Erdungsfräsklemme mit Schraubknebel

Frästeller und langer Schraubknebel für sichere Kontaktierung.

1 Produkt

Art.-Nr. 792030 EFK FL30 SKN

GTIN 4013364005853, Zolltarifnr. (EU): 85359000, Bruttogewicht: 610.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information



Technische Daten

Klemmbereich bis 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 50 mm2
Max. Kurzschlussstrom Ik 0,5 s 14,0 kA
Max. Kurzschlussstrom Ik 1 s 9,9 kA

Artikel 792030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 792030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
