Potentialausgleichsschienen für Ex-Bereiche Zone 2/22

Potentialausgleichsschienen für den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3). Schrauben sind entsprechend DIN EN 62305-3 Beiblatt 2 (VDE 0185-305-3 Bbl 2) mittels Federring gegen selbstlockern gesichert.

6 Anschlüsse

2 Produkte

Art.-Nr. 472207 PAS I 6AP M10 CU

GTIN 4013364090927, Zolltarifnr. (EU): 85359000, Bruttogewicht: 964.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 472207.stp

      Sie müssen angemeldet sein um 472207.stp herunterzuladen.

      Login
    • 472207.igs

      Sie müssen angemeldet sein um 472207.igs herunterzuladen.

      Login
    • 472207.jt

      Sie müssen angemeldet sein um 472207.jt herunterzuladen.

      Login
    • 472207.dwg

      Sie müssen angemeldet sein um 472207.dwg herunterzuladen.

      Login
    • 472207m_D.dxf

      Sie müssen angemeldet sein um 472207m_D.dxf herunterzuladen.

      Login

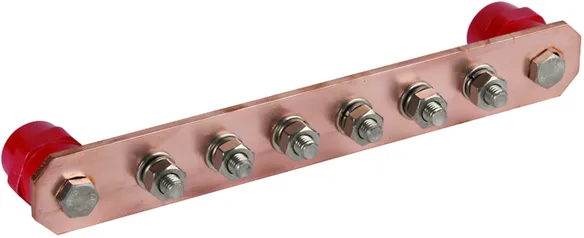

Potentialausgleichsschiene Industrie 6 Anschlüsse mit Isolatoren Cu
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 6
Werkstoff: Cu
Abmessung: 295 x 40 x 5 mm
Querschnitt: 200 mm2
Kurzschlussstrom (AC 50 Hz / DC): 39 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 6AP M10 CU
Art.-Nr.: 472207
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Cu

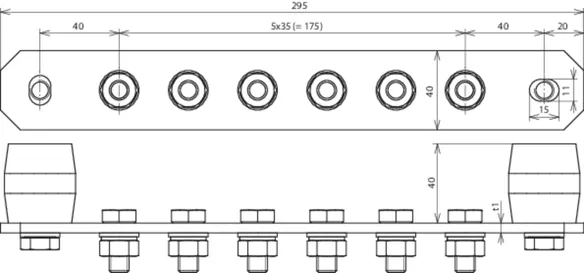

Abmessung (l x b x t1) 295 x 40 x 5 mm
Querschnitt 200 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 39 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Artikel 472207 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472207 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 472209 PAS I 6AP M10 V2A

GTIN 4013364090934, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.01 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 472207.stp

      Sie müssen angemeldet sein um 472207.stp herunterzuladen.

      Login
    • 472207.igs

      Sie müssen angemeldet sein um 472207.igs herunterzuladen.

      Login
    • 472207.jt

      Sie müssen angemeldet sein um 472207.jt herunterzuladen.

      Login
    • 472207.dwg

      Sie müssen angemeldet sein um 472207.dwg herunterzuladen.

      Login
    • 472207m_D.dxf

      Sie müssen angemeldet sein um 472207m_D.dxf herunterzuladen.

      Login

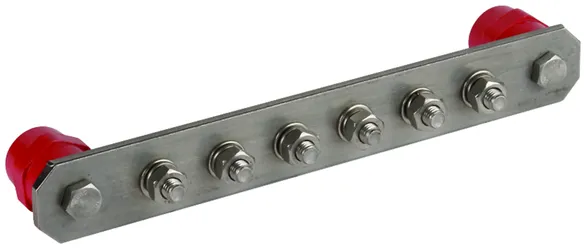

Potentialausgleichsschiene Industrie 6 Anschlüsse mit Isolatoren NIRO
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 6
Werkstoff: NIRO
Werkstoff-Nr. : 1.4301 / 1.4303
Abmessung: 295 x 40 x 6 mm
Querschnitt: 240 mm2
Kurzschlussstrom (AC 50 Hz / DC): 8,9 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 6AP M10 V2A
Art.-Nr.: 472209
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Abmessung (l x b x t1) 295 x 40 x 6 mm
Querschnitt 240 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,9 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Artikel 472209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

8 Anschlüsse

2 Produkte

Art.-Nr. 472227 PAS I 8AP M10 CU

GTIN 4013364096424, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.14 kg, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 472227.stp

      Sie müssen angemeldet sein um 472227.stp herunterzuladen.

      Login
    • 472227.igs

      Sie müssen angemeldet sein um 472227.igs herunterzuladen.

      Login
    • 472227.jt

      Sie müssen angemeldet sein um 472227.jt herunterzuladen.

      Login
    • 472227.dwg

      Sie müssen angemeldet sein um 472227.dwg herunterzuladen.

      Login
    • 472227m_D.dxf

      Sie müssen angemeldet sein um 472227m_D.dxf herunterzuladen.

      Login

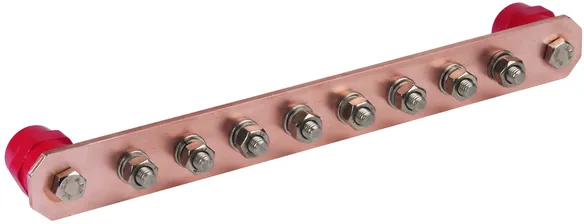

Potentialausgleichsschiene Industrie 8 Anschlüsse mit Isolatoren Cu
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 8
Werkstoff: Cu
Abmessung: 365 x 40 x 5 mm
Querschnitt: 200 mm2
Kurzschlussstrom (AC 50 Hz / DC): 39 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 8AP M10 CU
Art.-Nr.: 472227
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Cu

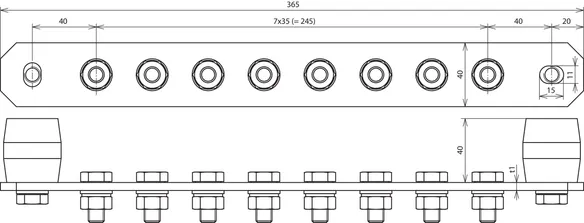

Abmessung (l x b x t1) 365 x 40 x 5 mm
Querschnitt 200 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 39 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Artikel 472227 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472227 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 472229 PAS I 8AP M10 V2A

GTIN 4013364096431, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.18 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 472227.stp

      Sie müssen angemeldet sein um 472227.stp herunterzuladen.

      Login
    • 472227.igs

      Sie müssen angemeldet sein um 472227.igs herunterzuladen.

      Login
    • 472227.jt

      Sie müssen angemeldet sein um 472227.jt herunterzuladen.

      Login
    • 472227.dwg

      Sie müssen angemeldet sein um 472227.dwg herunterzuladen.

      Login
    • 472227m_D.dxf

      Sie müssen angemeldet sein um 472227m_D.dxf herunterzuladen.

      Login

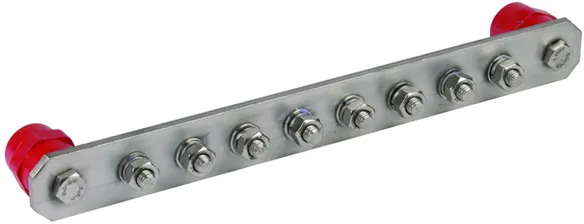

Potentialausgleichsschiene Industrie 8 Anschlüsse mit Isolatoren NIRO
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3)

Auch für den Einsatz in Ex-Bereichen geeignet (gegen Selbstlockern der Schrauben gesichert)
Anzahl Anschlüsse: 8
Werkstoff: NIRO
Werkstoff-Nr. : 1.4301 / 1.4303
Abmessung: 365 x 40 x 6 mm
Querschnitt: 240 mm2
Kurzschlussstrom (AC 50 Hz / DC): 8,9 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 8AP M10 V2A
Art.-Nr.: 472229
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Abmessung (l x b x t1) 365 x 40 x 6 mm
Querschnitt 240 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,9 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Artikel 472229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

10 Anschlüsse

2 Produkte

Art.-Nr. 472217 PAS I 10AP M10 CU

GTIN 4013364090941, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.35 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 472219.stp

      Sie müssen angemeldet sein um 472219.stp herunterzuladen.

      Login
    • 472219.igs

      Sie müssen angemeldet sein um 472219.igs herunterzuladen.

      Login
    • 472219.jt

      Sie müssen angemeldet sein um 472219.jt herunterzuladen.

      Login
    • 472219.dwg

      Sie müssen angemeldet sein um 472219.dwg herunterzuladen.

      Login
    • 472217m_D.dxf

      Sie müssen angemeldet sein um 472217m_D.dxf herunterzuladen.

      Login

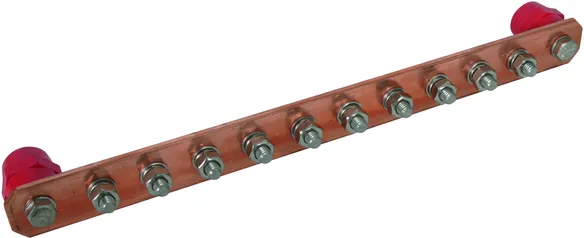

Potentialausgleichsschiene Industrie 10 Anschlüsse mit Isolatoren Cu
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 10
Werkstoff: Cu
Abmessung: 435 x 40 x 5 mm
Querschnitt: 200 mm2
Kurzschlussstrom (AC 50 Hz / DC): 39 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 10AP M10 CU
Art.-Nr.: 472217
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Cu

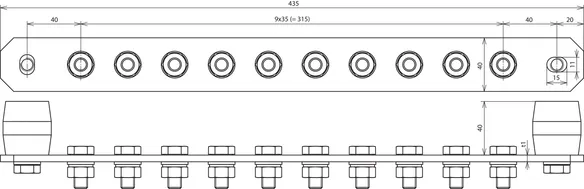

Abmessung (l x b x t1) 435 x 40 x 5 mm
Querschnitt 200 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 39 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Artikel 472217 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472217 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 472219 PAS I 10AP M10 V2A

GTIN 4013364090958, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.41 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 472219.stp

      Sie müssen angemeldet sein um 472219.stp herunterzuladen.

      Login
    • 472219.igs

      Sie müssen angemeldet sein um 472219.igs herunterzuladen.

      Login
    • 472219.jt

      Sie müssen angemeldet sein um 472219.jt herunterzuladen.

      Login
    • 472219.dwg

      Sie müssen angemeldet sein um 472219.dwg herunterzuladen.

      Login
    • 472217m_D.dxf

      Sie müssen angemeldet sein um 472217m_D.dxf herunterzuladen.

      Login

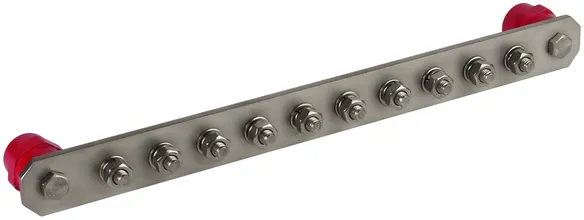

Potentialausgleichsschiene Industrie 10 Anschlüsse mit Isolatoren NIRO
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 10
Werkstoff: NIRO
Werkstoff-Nr. : 1.4301 / 1.4303
Abmessung: 435 x 40 x 6 mm
Querschnitt: 240 mm2
Kurzschlussstrom (AC 50 Hz / DC): 8,9 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 10AP M10 V2A
Art.-Nr.: 472219
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Abmessung (l x b x t1) 435 x 40 x 6 mm
Querschnitt 240 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,9 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Artikel 472219 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472219 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

12 Anschlüsse

2 Produkte

Art.-Nr. 472237 PAS I 12AP M10 CU

GTIN 4013364096448, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.53 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 472237.stp

      Sie müssen angemeldet sein um 472237.stp herunterzuladen.

      Login
    • 472237.igs

      Sie müssen angemeldet sein um 472237.igs herunterzuladen.

      Login
    • 472237.jt

      Sie müssen angemeldet sein um 472237.jt herunterzuladen.

      Login
    • 472237.dwg

      Sie müssen angemeldet sein um 472237.dwg herunterzuladen.

      Login
    • 472237m_D.dxf

      Sie müssen angemeldet sein um 472237m_D.dxf herunterzuladen.

      Login

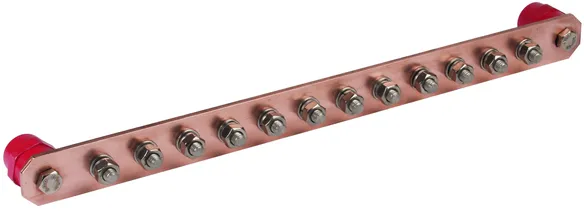

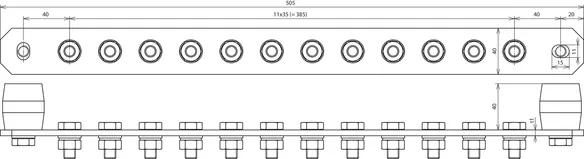

Potentialausgleichsschiene Industrie 12 Anschlüsse mit Isolatoren Cu

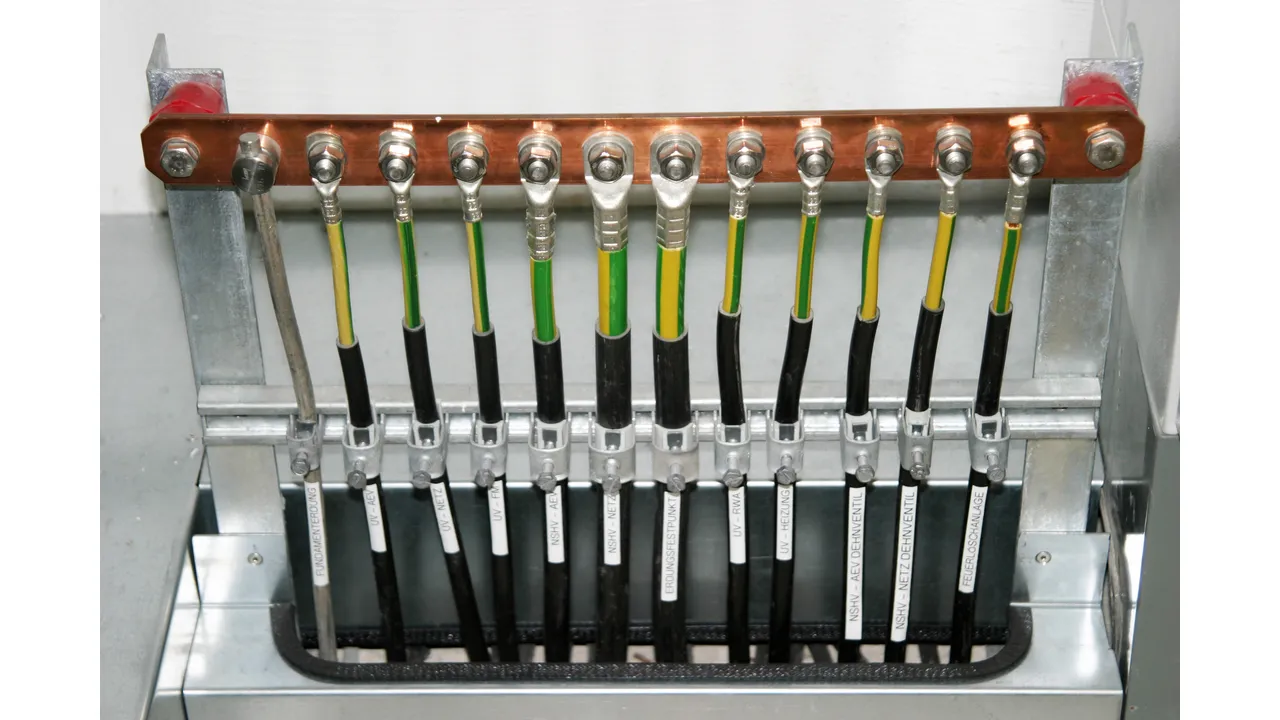

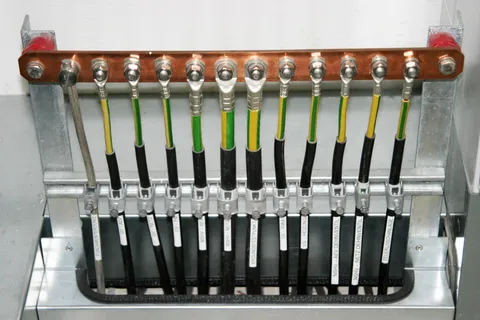

Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3)

Auch für den Einsatz in Ex-Bereichen geeignet (gegen Selbstlockern der Schrauben gesichert)
Anzahl Anschlüsse: 12
Werkstoff: Cu
Abmessung: 505 x 40 x 5 mm
Querschnitt: 200 mm2
Kurzschlussstrom (AC 50 Hz / DC): 39 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 12AP M10 CU
Art.-Nr.: 472237
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Cu
Abmessung (l x b x t1) 505 x 40 x 5 mm
Querschnitt 200 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 39 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Artikel 472237 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472237 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 472239 PAS I 12AP M10 V2A

GTIN 4013364096455, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.59 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 472237.stp

      Sie müssen angemeldet sein um 472237.stp herunterzuladen.

      Login
    • 472237.igs

      Sie müssen angemeldet sein um 472237.igs herunterzuladen.

      Login
    • 472237.jt

      Sie müssen angemeldet sein um 472237.jt herunterzuladen.

      Login
    • 472237.dwg

      Sie müssen angemeldet sein um 472237.dwg herunterzuladen.

      Login
    • 472237m_D.dxf

      Sie müssen angemeldet sein um 472237m_D.dxf herunterzuladen.

      Login

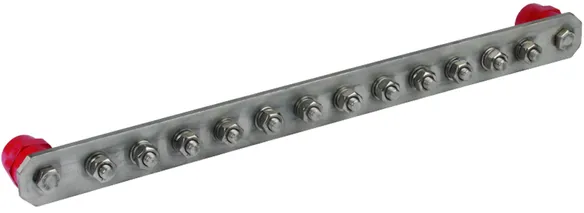

Potentialausgleichsschiene Industrie 12 Anschlüsse mit Isolatoren NIRO
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 12
Werkstoff: NIRO
Werkstoff-Nr. : 1.4301 / 1.4303
Abmessung: 505 x 40 x 6 mm
Querschnitt: 240 mm2
Kurzschlussstrom (AC 50 Hz / DC): 8,9 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 12AP M10 V2A
Art.-Nr.: 472239
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Abmessung (l x b x t1) 505 x 40 x 6 mm
Querschnitt 240 mm2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,9 kA
Schraube di M10 x 25 mm
Werkstoff Schraube / Mutter NIRO
Ausführung mit Federring
Werkstoff Isolator UP
Normenbezug DIN EN 62561-1

Artikel 472239 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472239 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
