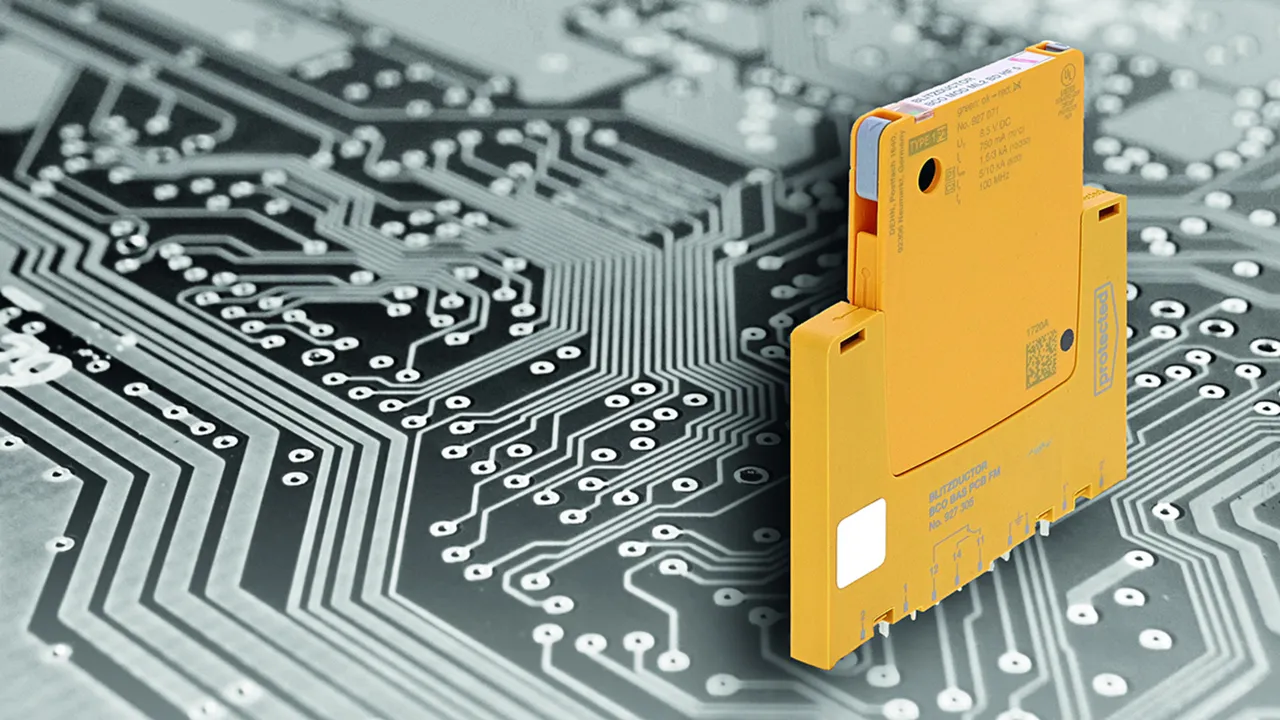

BLITZDUCTORconnect – Basisteil

Integration von Überspannungsschutz auf Leiterplatten von elektrischen/elektronischen Baugruppen
Aufnahme von BLITZDUCTORconnect Schutzmodulen Typ BCO MOD … (Art.Nr. 927 0..)
Kosten- und zeitsparende Lösung für die Leiterplattenfertigung
Kompakte Abmessungen für den platzsparenden Einbau
SPD-Zustandsanzeige am Modul und durch Fernmeldekontakt (nc/no), Wechselkontakt
Vibrationssichere Verrastung der Module im Basisteil
Einfacher und werkzeugloser Austausch von Schutzmodulen (secR-Technologie)

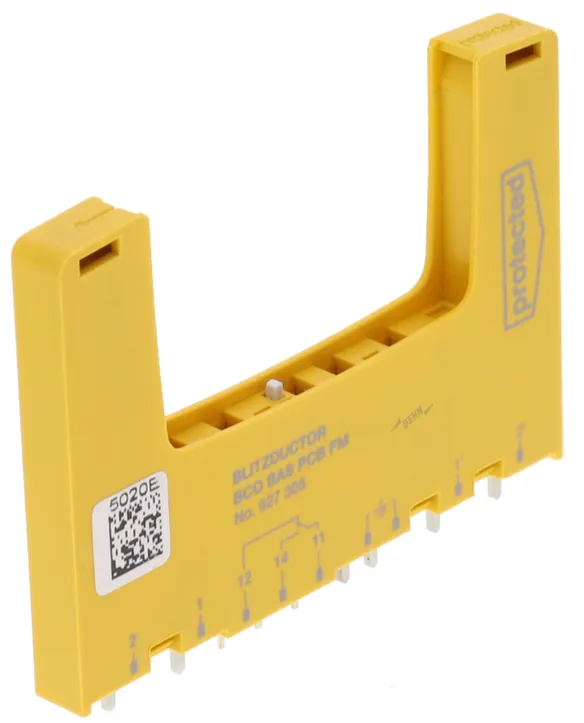

BCO BAS PCB FM

Zweipoliger Ableitersockel zur Montage auf Leiterplatten mittels Lötprozess für BLITZDUCTORconnect Module. Mit integriertem Fernmeldekontakt (potentialfreier Wechsler) für die Zustandsüberwachung der Ableitermodule.

1 Produkt

Art.-Nr. 927305 BCO BAS PCB FM

GTIN 4013364454699, Zolltarifnr. (EU): 85369010, Bruttogewicht: 14.23 g, VPE: 10.00 Stk.

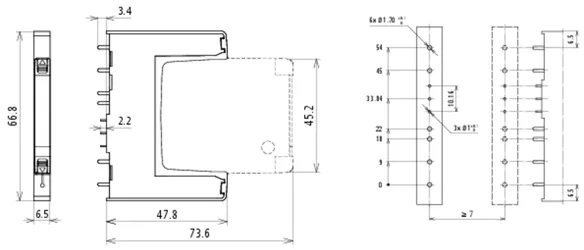

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

BLITZDUCTORconnect-Basisteil BCO BAS PCB FM
Zweipoliges Basisteil zur Aufnahme von
BLITZDUCTORconnect Modulen
Signaltrennung bei gezogenem Modul
mit Fernmeldekontakt
Montage mittels Lötverbindung auf Leiterplatten

Fabrikat: DEHN
Typ: BCO BAS PCB FM
Art.-Nr.: 927305
oder gleichwertig.

Technische Daten

Zugehöriges Schutzmodul	BCO MOD ...
Montage auf	direkt eingelötet auf die Leiterplatte
Schutzart	IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform	Wechsler

Zugehöriges Schutzmodul	BCO MOD ...
Höchste Dauerspannung DC (Modul)	180 V
Betriebstemperaturbereich (T_U )	-40 °C … +80 °C
Montage auf	direkt eingelötet auf die Leiterplatte
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Schutzart	IP 20 (mit gestecktem Schutzmodul)
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	125 V / 0,1 A
Schaltleistung DC	42 V / 0,5 A; 24 V / 1 A; 12 V / 2 A
Löttemperatur FM	Max. 260 °C / 5 sec.
