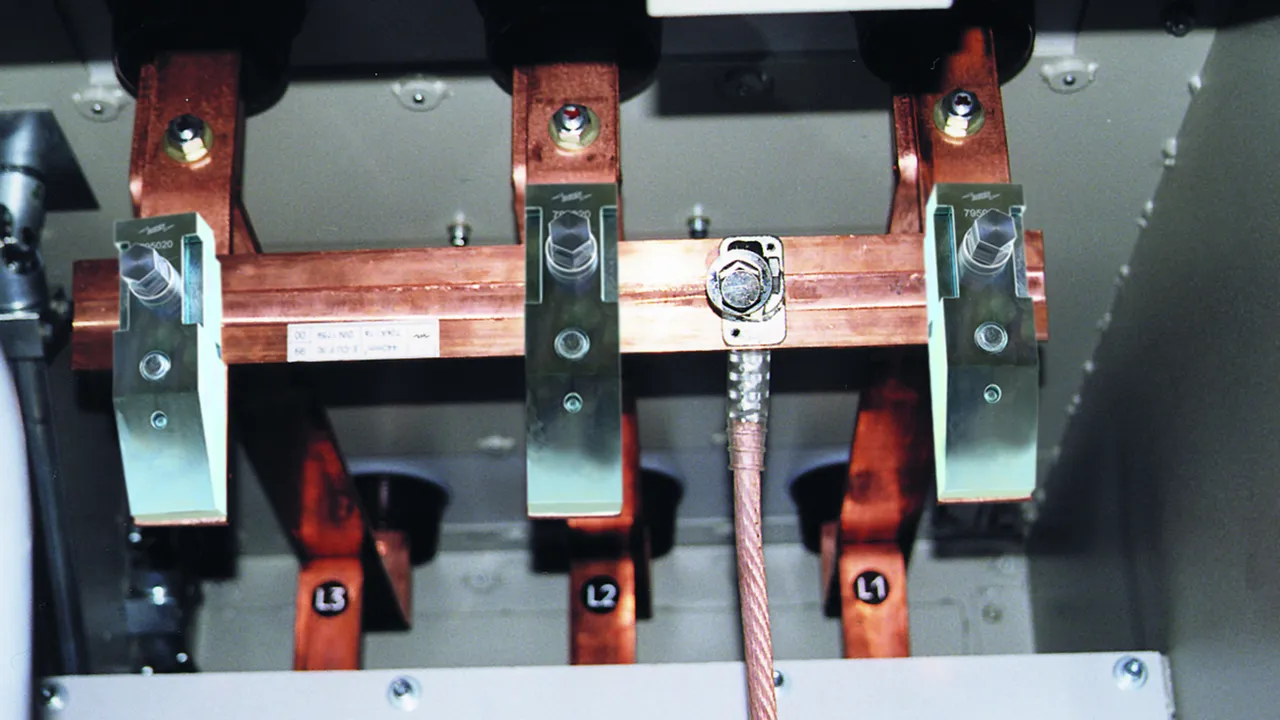

Kurzschließschiene
:quality(98)/dehn.at/store/f/48114640/HDVORSCHAU/795020a1_16-9.jpg)
:quality(98)/dehn.at/store/f/48114640/HDVORSCHAU/795020a1_16-9.jpg)
- Einfach online die passende Kurzschließschiene erstellen
- Individuelle Konfiguration
- Permanente Plausiblitätsprüfung im Hintergrund

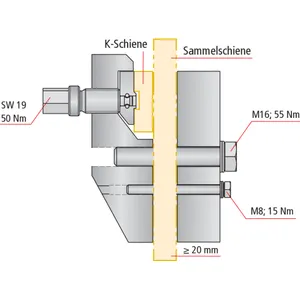

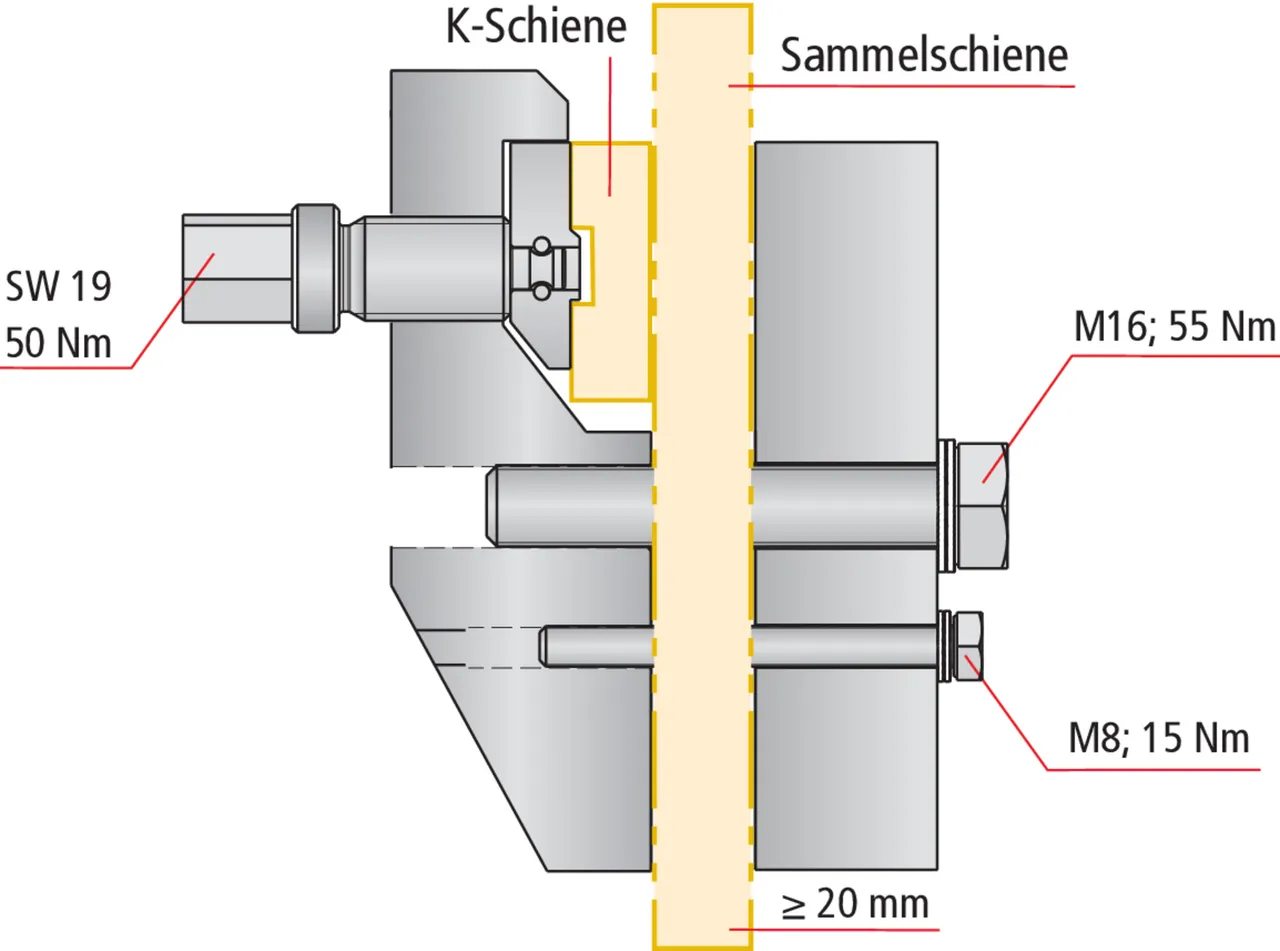

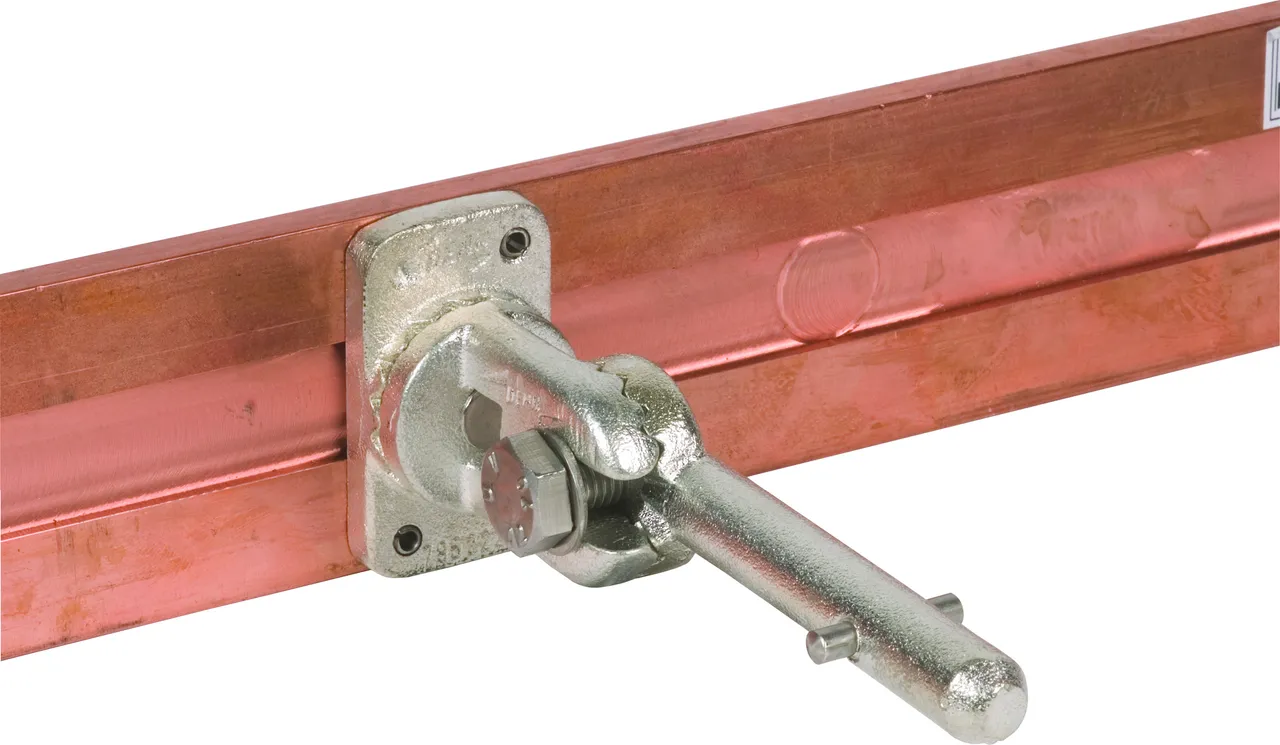

- Mit Längsnut zur sicheren Kontaktierung
- Hohe Kurzschlussstromfestigkeit bis max. 130 kA / 0,5 s für Niederpannungsanlagen (NS) und 80 kA / 0,5 s für Mittelspannungsanlagen (MS)

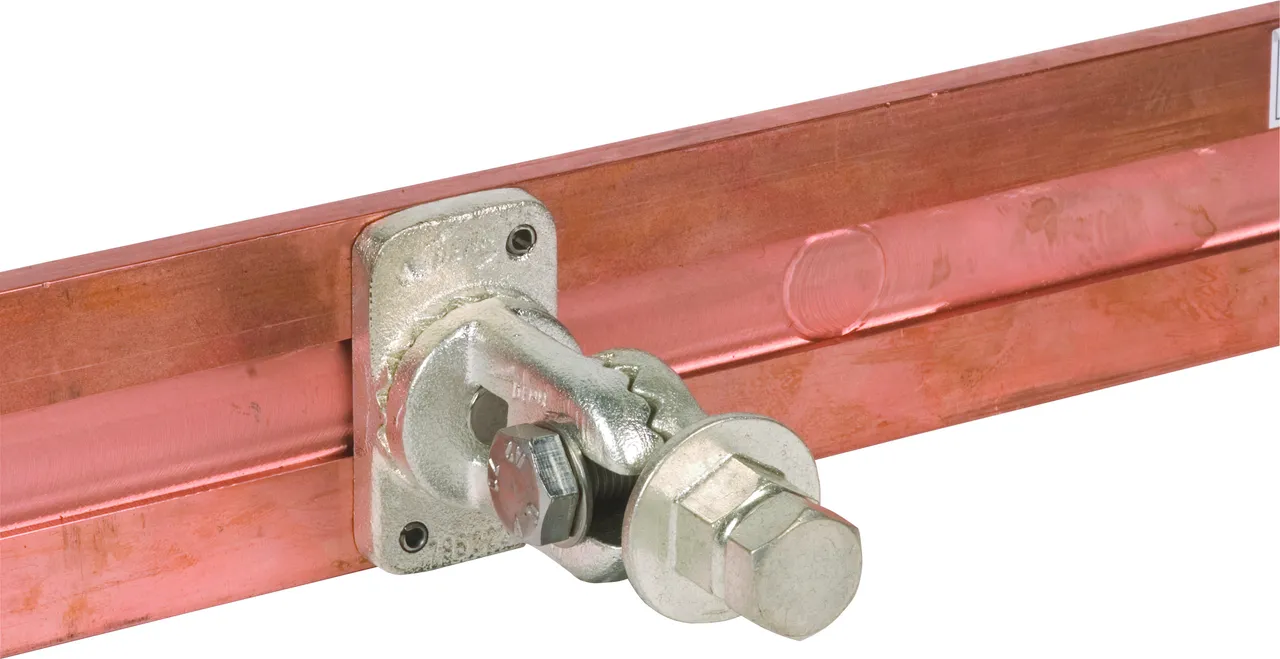

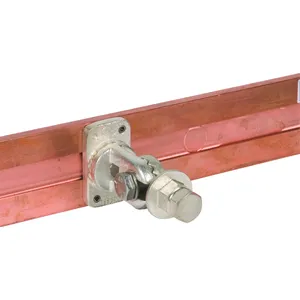

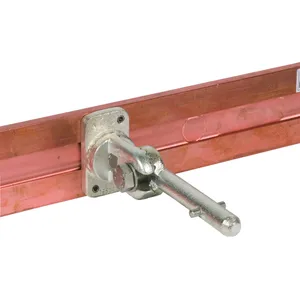

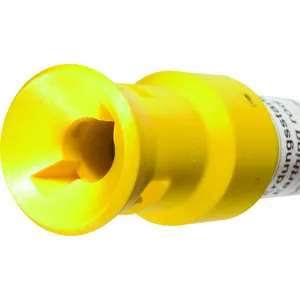

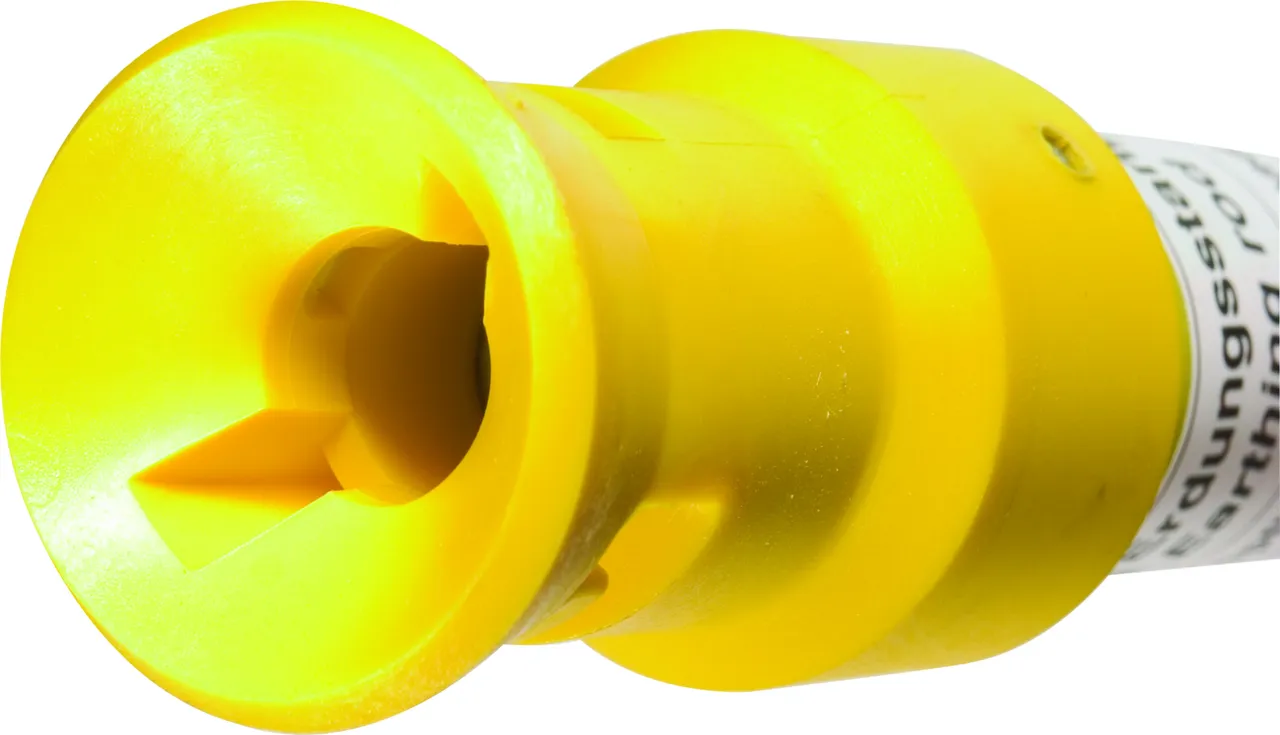

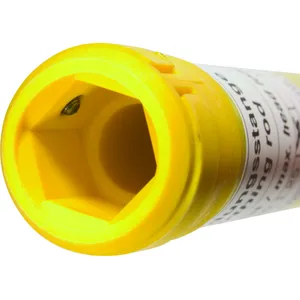

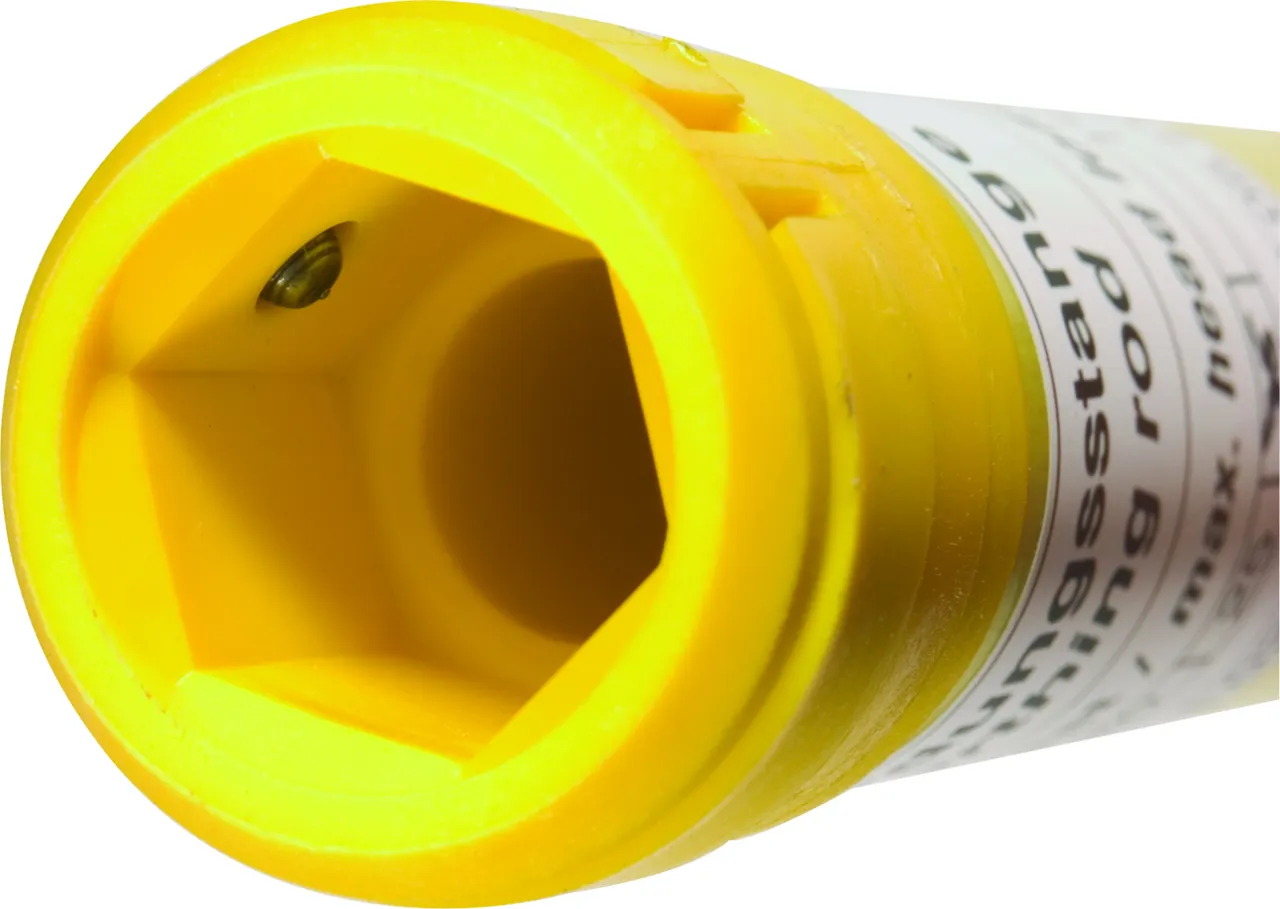

- Betätigung mit Erdungsstangen in Ausführung Spindel mit Sechskant oder Spindel mit Querstift
- Schienen- und Erdungsseillängen können über den EuK-Konfigurator online ausgewählt werden
Details
:quality(98)/dehn.at/store/f/48114642/HDVORSCHAU/761010_1.jpg)
:quality(98)/dehn.at/store/f/48114642/HDVORSCHAU/761010_1.jpg)
:quality(98)/dehn.at/store/f/48114645/HDVORSCHAU/795040az1_D.jpg)
:quality(98)/dehn.at/store/f/48114645/HDVORSCHAU/795040az1_D.jpg)
:quality(98)/dehn.at/store/f/48114643/HDVORSCHAU/795041_2.jpg)
:quality(98)/dehn.at/store/f/48114643/HDVORSCHAU/795041_2.jpg)
:quality(98)/dehn.at/store/f/48114644/HDVORSCHAU/761011_1.jpg)
:quality(98)/dehn.at/store/f/48114644/HDVORSCHAU/761011_1.jpg)
:quality(98)/dehn.at/store/f/48114641/HDVORSCHAU/795038_2.jpg)
:quality(98)/dehn.at/store/f/48114641/HDVORSCHAU/795038_2.jpg)
Art.-Nr. VL2FG28 KS SQ C NS VL2FG28
GTIN 4013364450820, Zolltarifnr. (EU): 85359000, Bruttogewicht: 6.18 kg, VPE: 1.00 Stk.

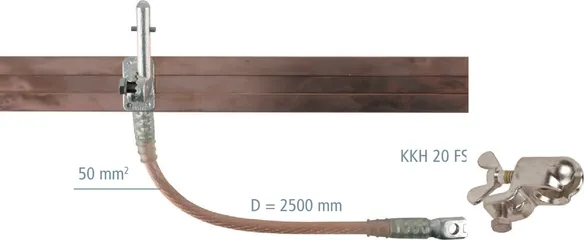

Abbildungen
:quality(98)/dehn.at/store/f/48114650/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.at/store/f/48114650/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.at/store/f/48114651/HDVORSCHAU/795138az.jpg)
:quality(98)/dehn.at/store/f/48114651/HDVORSCHAU/795138az.jpg)

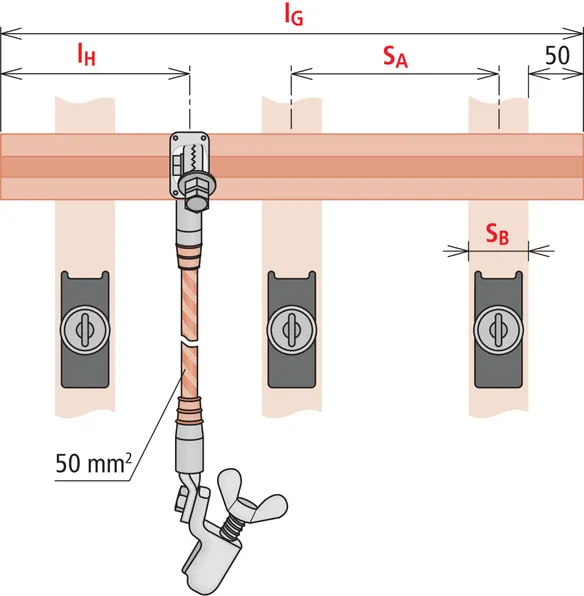

Technische Daten
| Anwendung | NS |
| Einhängevorrichtung | SQ |
| Position Einhängevorrichtung (IH ) | 175 mm |
| Gesamtlänge (IG ) | 500 mm |
| Schienenabstand (SA ) | 150 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 130 kA |
| Max. Kurzschlussstrom Ik 1 s | 90 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. | |
Art.-Nr. VHNEFQE KS SK C NS VHNEFQE
GTIN 4013364450837, Zolltarifnr. (EU): 85359000, Bruttogewicht: 6.14 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48114666/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.at/store/f/48114666/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.at/store/f/48114667/HDVORSCHAU/795138az.jpg)
:quality(98)/dehn.at/store/f/48114667/HDVORSCHAU/795138az.jpg)
Technische Daten
| Anwendung | NS |
| Einhängevorrichtung | SK |
| Position Einhängevorrichtung (IH ) | 175 mm |
| Gesamtlänge (IG ) | 500 mm |
| Schienenabstand (SA ) | 150 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 130 kA |
| Max. Kurzschlussstrom Ik 1 s | 90 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. | |
Art.-Nr. VV7M6CQ KSX SQ C MS VV7M6CQ
GTIN 4013364461963, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48114669/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.at/store/f/48114669/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.at/store/f/48114670/HDVORSCHAU/795138az.jpg)
:quality(98)/dehn.at/store/f/48114670/HDVORSCHAU/795138az.jpg)
Technische Daten
| Anwendung | MS |
| Einhängevorrichtung | SQ |
| Position Einhängevorrichtung (IH ) | 525 mm |
| Gesamtlänge (IG ) | 1500 mm |
| Schienenabstand (SA ) | 450 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 80 kA |
| Max. Kurzschlussstrom Ik 1 s | 80 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. | |
Art.-Nr. V5DHK24 KSX SK C MS V5DHK24
GTIN 4013364461970, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48114672/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.at/store/f/48114672/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.at/store/f/48114673/HDVORSCHAU/795138az.jpg)
:quality(98)/dehn.at/store/f/48114673/HDVORSCHAU/795138az.jpg)
Technische Daten
| Anwendung | MS |
| Einhängevorrichtung | SK |
| Position Einhängevorrichtung (IH ) | 525 mm |
| Gesamtlänge (IG ) | 1500 mm |
| Schienenabstand (SA ) | 450 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 80 kA |
| Max. Kurzschlussstrom Ik 1 s | 80 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. | |
Art.-Nr. VNRLBXU KS SQ A NS VNRLBXU
GTIN 4013364450868, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 Stk.

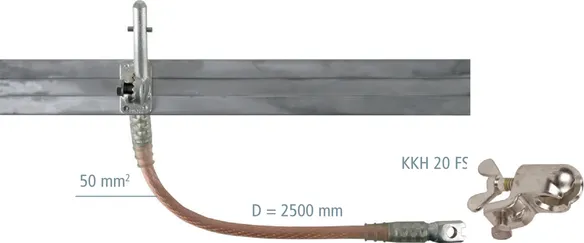

Abbildungen
:quality(98)/dehn.at/store/f/48114677/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.at/store/f/48114677/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.at/store/f/48114678/HDVORSCHAU/795142az.jpg)
:quality(98)/dehn.at/store/f/48114678/HDVORSCHAU/795142az.jpg)

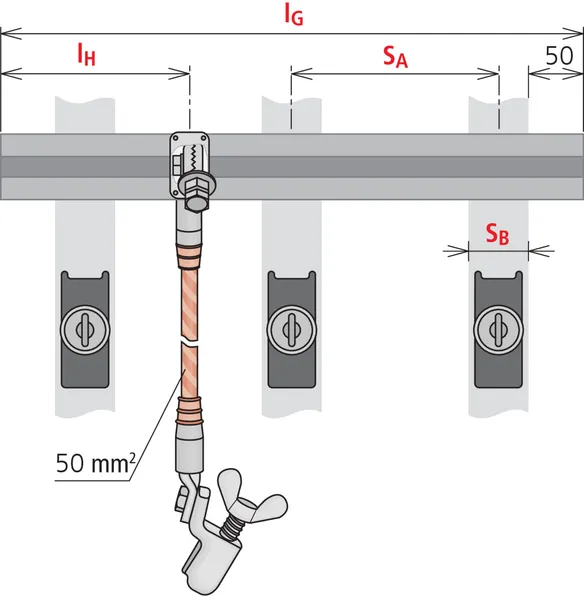

Technische Daten
| Anwendung | NS |
| Einhängevorrichtung | SQ |
| Position Einhängevorrichtung (IH ) | 175 mm |
| Gesamtlänge (IG ) | 500 mm |
| Schienenabstand (SA ) | 150 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 90 kA |
| Max. Kurzschlussstrom Ik 1 s | 64 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden. |
|
Art.-Nr. VP33XYL KS SK A NS VP33XYL
GTIN 4013364450875, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48114680/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.at/store/f/48114680/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.at/store/f/48114681/HDVORSCHAU/795142az.jpg)
:quality(98)/dehn.at/store/f/48114681/HDVORSCHAU/795142az.jpg)
Technische Daten
| Anwendung | NS |
| Einhängevorrichtung | SK |
| Position Einhängevorrichtung (IH ) | 175 mm |
| Gesamtlänge (IG ) | 500 mm |
| Schienenabstand (SA ) | 150 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 90 kA |
| Max. Kurzschlussstrom Ik 1 s | 64 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden. |
|
Art.-Nr. VSJ3Y6N KSX SQ A MS VSJ3Y6N
GTIN 4013364461994, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48114683/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.at/store/f/48114683/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.at/store/f/48114684/HDVORSCHAU/795142az.jpg)
:quality(98)/dehn.at/store/f/48114684/HDVORSCHAU/795142az.jpg)
Technische Daten
| Anwendung | MS |
| Einhängevorrichtung | SQ |
| Position Einhängevorrichtung (IH ) | 675 mm |
| Gesamtlänge (IG ) | 1500 mm |
| Schienenabstand (SA ) | 450 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 60 kA |
| Max. Kurzschlussstrom Ik 1 s | 60 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden. |
|
Art.-Nr. VANH53Y KSX SK A MS VANH53Y
GTIN 4013364461987, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.00 kg, VPE: 1.00 Stk.
Abbildungen
:quality(98)/dehn.at/store/f/48114686/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.at/store/f/48114686/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.at/store/f/48114687/HDVORSCHAU/795142az.jpg)
:quality(98)/dehn.at/store/f/48114687/HDVORSCHAU/795142az.jpg)
Technische Daten
| Anwendung | MS |
| Einhängevorrichtung | SK |
| Position Einhängevorrichtung (IH ) | 675 mm |
| Gesamtlänge (IG ) | 1500 mm |
| Schienenabstand (SA ) | 450 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 60 kA |
| Max. Kurzschlussstrom Ik 1 s | 60 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden. |
|
