Stützrohr mit HVI light plus Leitung

Hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3). Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 60 cm (in Luft) oder s ≤ 120 cm (fester Baustoff).
Dezentes Stützrohr mit vorkonfektionierter, innenliegender HVI light plus Leitung mit geringer Windangriffsfläche.
Länge flexibel wählbar von 6 m bis 70 m.
Auf Grund der auftragsbezogenen Fertigung (Konfektionierung der Leitungslänge) kann die Leitung nicht zurückgenommen werden.

HVI light plus Leitung im Stützrohr mit Fangspitze

Stützrohr mit innenliegenden Endverschluss / PA-Federeelement und Fangspitze NIRO Ø10 mm, Länge 500 / 1000 mm.

4 Produkte

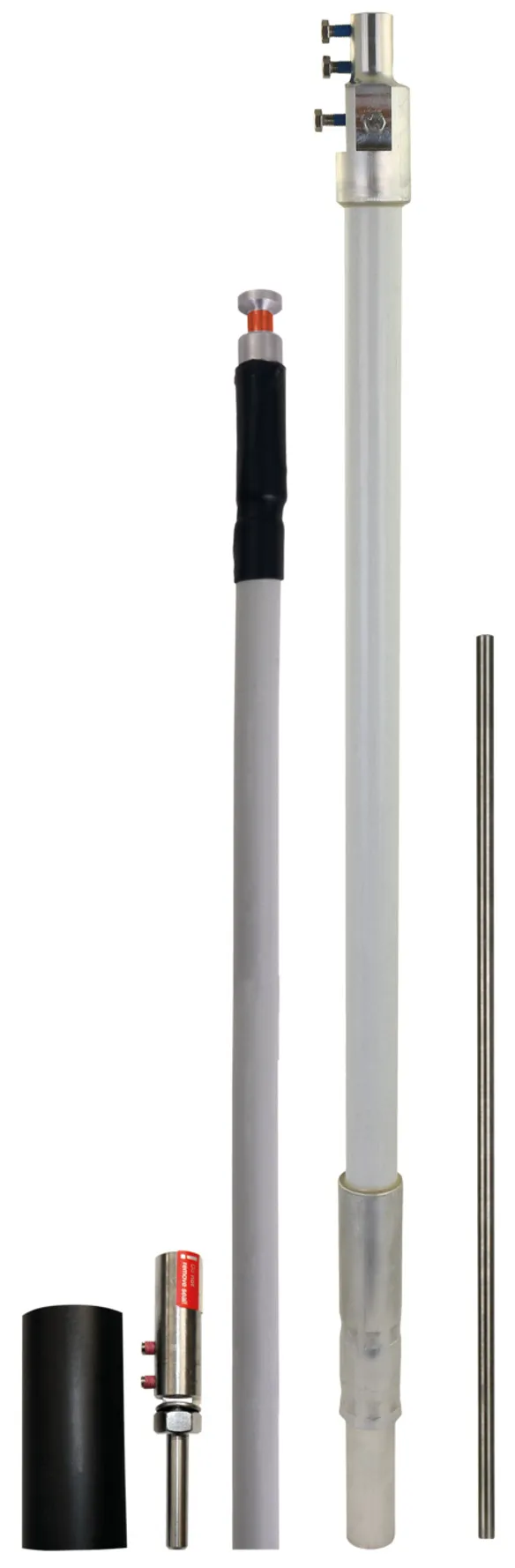

Art.-Nr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

GTIN 4013364494527, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.10 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1600 mm
Transportlänge: 1600 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
Art.-Nr.: 819672
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangspitze	NIRO
Länge Fangspitze	500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	1600 mm
Transportlänge	1600 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Mindestbestelllänge	6 m
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	1600 mm
Transportlänge	1600 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Farbe RAL	ähnlich 7004
Querschnitt Seele (eindrähtig)	16 mm²
Blitzstromtragfähigkeit (Klasse / I_imp )	H1 / 150 kA
Äquivalenter Trennungsabstand s (in Luft)	≤ 60 cm
Werkstoff Isolierung	PE
Werkstoff Mantel	PE
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
Anschlussdurchmesser	10 mm
Werkstoff Anschusselemente	NIRO
Stützrohr	40 x 4 mm
Mindestbestelllänge	6 m
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819672 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819672 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

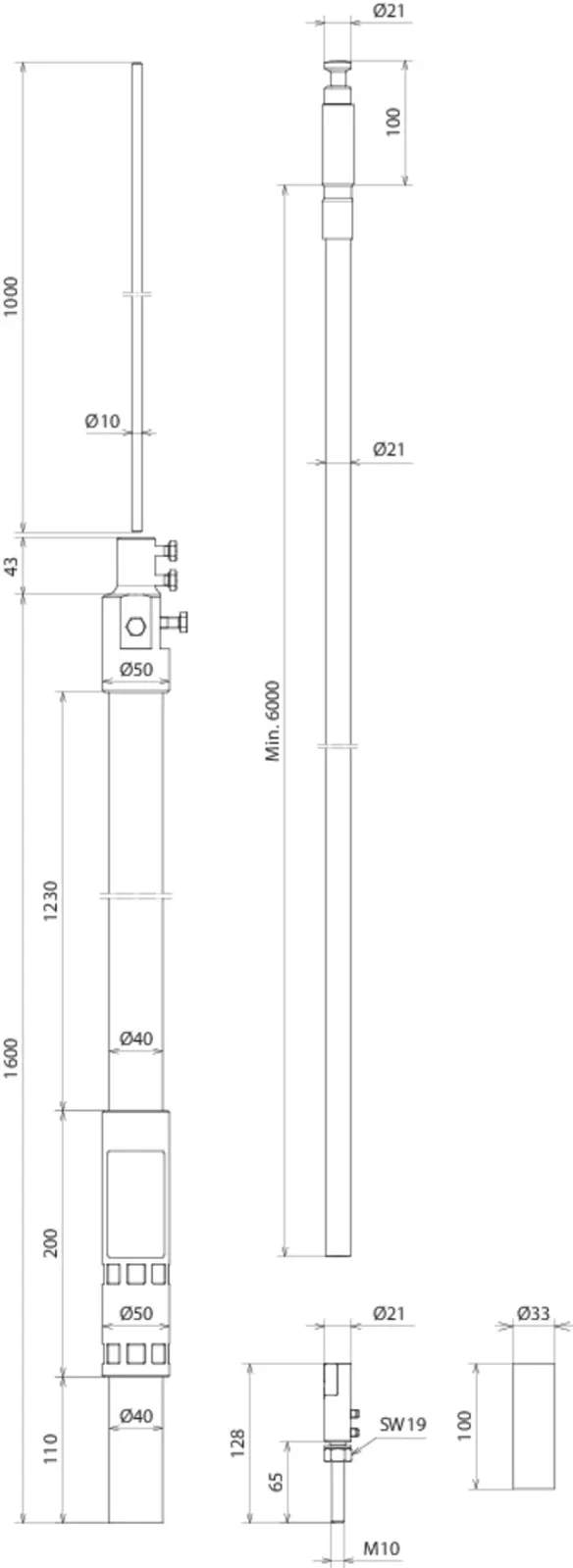

Art.-Nr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

GTIN 4013364494534, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.37 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1600 mm
Transportlänge: 1600 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
Art.-Nr.: 819673
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	1600 mm
Transportlänge	1600 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Mindestbestelllänge	6 m
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	1600 mm
Transportlänge	1600 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Farbe RAL	ähnlich 7004
Querschnitt Seele (eindrähtig)	16 mm²
Blitzstromtragfähigkeit (Klasse / I_imp )	H1 / 150 kA
Äquivalenter Trennungsabstand s (in Luft)	≤ 60 cm
Werkstoff Isolierung	PE
Werkstoff Mantel	PE
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
Anschlussdurchmesser	10 mm
Werkstoff Anschusselemente	NIRO
Stützrohr	40 x 4 mm
Mindestbestelllänge	6 m
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819673 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819673 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

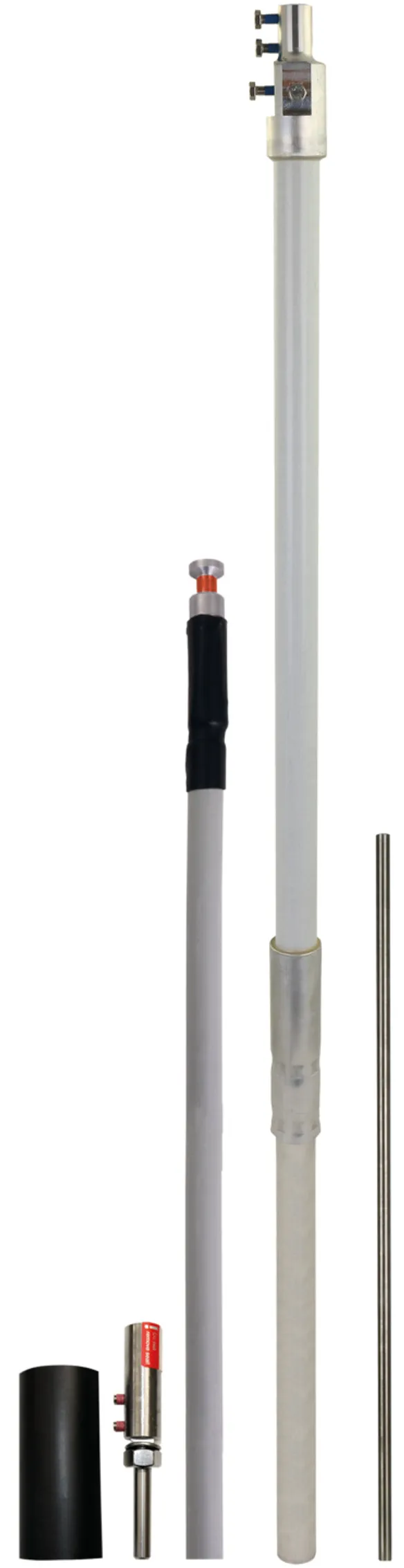

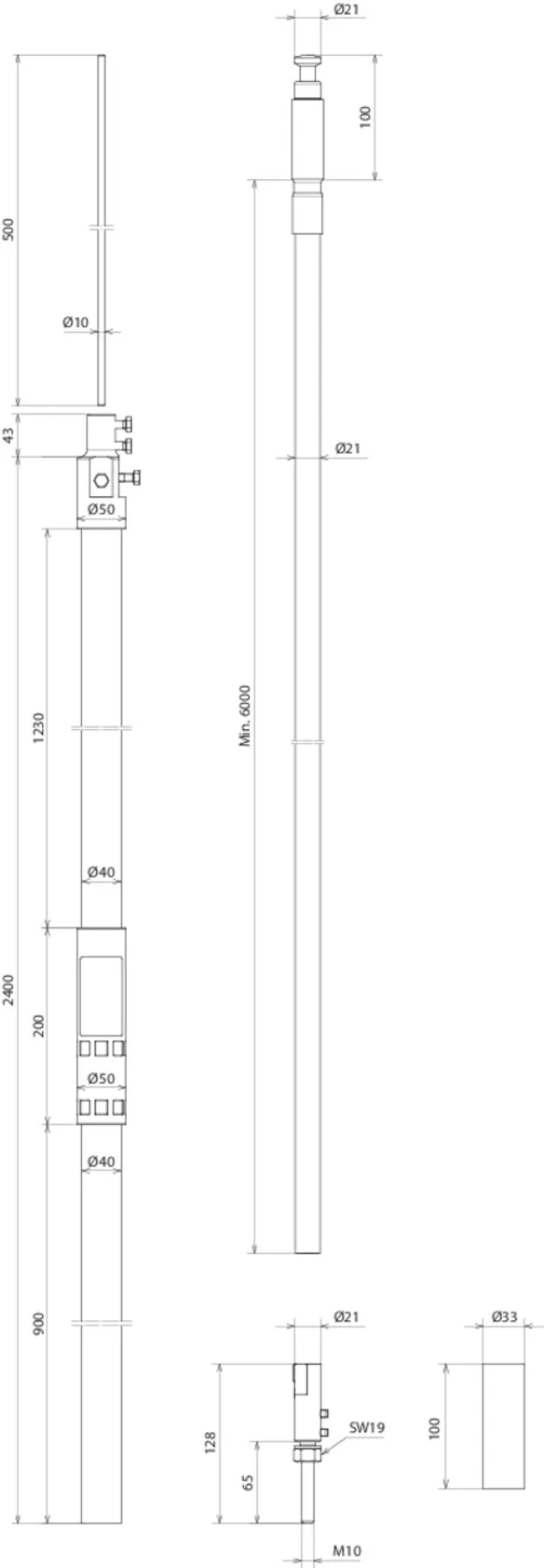

Art.-Nr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

GTIN 4013364494541, Zolltarifnr. (EU): 85389099, Bruttogewicht: 9.10 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2400 mm
Transportlänge: 2400 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
Art.-Nr.: 819674
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangspitze	NIRO
Länge Fangspitze	500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	2400 mm
Transportlänge	2400 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Mindestbestelllänge	6 m
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	2400 mm
Transportlänge	2400 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Farbe RAL	ähnlich 7004
Querschnitt Seele (eindrähtig)	16 mm²
Blitzstromtragfähigkeit (Klasse / I_imp )	H1 / 150 kA
Äquivalenter Trennungsabstand s (in Luft)	≤ 60 cm
Werkstoff Isolierung	PE
Werkstoff Mantel	PE
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
Anschlussdurchmesser	10 mm
Werkstoff Anschusselemente	NIRO
Stützrohr	40 x 4 mm
Mindestbestelllänge	6 m
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819674 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819674 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

GTIN 4013364494558, Zolltarifnr. (EU): 85389099, Bruttogewicht: 9.37 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2400 mm
Transportlänge: 2400 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
Art.-Nr.: 819675
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	2400 mm
Transportlänge	2400 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Mindestbestelllänge	6 m
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	2400 mm
Transportlänge	2400 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Farbe RAL	ähnlich 7004
Querschnitt Seele (eindrähtig)	16 mm²
Blitzstromtragfähigkeit (Klasse / I_imp )	H1 / 150 kA
Äquivalenter Trennungsabstand s (in Luft)	≤ 60 cm
Werkstoff Isolierung	PE
Werkstoff Mantel	PE
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
Anschlussdurchmesser	10 mm
Werkstoff Anschusselemente	NIRO
Stützrohr	40 x 4 mm
Mindestbestelllänge	6 m
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819675 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819675 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

Stützrohr mit HVI light plus Leitung

HVI light plus Leitung im Stützrohr mit Fangspitze

Art.-Nr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Artikel 819672 wurde zum Merkzettel hinzugefügt.

Artikel 819672 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Artikel 819673 wurde zum Merkzettel hinzugefügt.

Artikel 819673 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Artikel 819674 wurde zum Merkzettel hinzugefügt.

Artikel 819674 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Artikel 819675 wurde zum Merkzettel hinzugefügt.

Artikel 819675 wurde zum Warenkorb hinzugefügt.

Stützrohr mit HVI light plus Leitung

HVI light plus Leitung im Stützrohr mit Fangspitze

Art.-Nr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Sie müssen angemeldet sein um 105672_819672.stp herunterzuladen.

Sie müssen angemeldet sein um 105672_819672.igs herunterzuladen.

Sie müssen angemeldet sein um 105672_819672.jt herunterzuladen.

Sie müssen angemeldet sein um 105672_819672.dwg herunterzuladen.

Sie müssen angemeldet sein um 819672m_D.dxf herunterzuladen.

Artikel 819672 wurde zum Merkzettel hinzugefügt.

Artikel 819672 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Sie müssen angemeldet sein um 105673_819673.stp herunterzuladen.

Sie müssen angemeldet sein um 105673_819673.igs herunterzuladen.

Sie müssen angemeldet sein um 105673_819673.jt herunterzuladen.

Sie müssen angemeldet sein um 105673_819673.dwg herunterzuladen.

Sie müssen angemeldet sein um 819673m_D.dxf herunterzuladen.

Artikel 819673 wurde zum Merkzettel hinzugefügt.

Artikel 819673 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Sie müssen angemeldet sein um 105674_819674.stp herunterzuladen.

Sie müssen angemeldet sein um 105674_819674.igs herunterzuladen.

Sie müssen angemeldet sein um 105674_819674.jt herunterzuladen.

Sie müssen angemeldet sein um 105674_819674.dwg herunterzuladen.

Sie müssen angemeldet sein um 819674m_D.dxf herunterzuladen.

Artikel 819674 wurde zum Merkzettel hinzugefügt.

Artikel 819674 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Sie müssen angemeldet sein um 105675_819675.stp herunterzuladen.

Sie müssen angemeldet sein um 105675_819675.igs herunterzuladen.

Sie müssen angemeldet sein um 105675_819675.jt herunterzuladen.

Sie müssen angemeldet sein um 105675_819675.dwg herunterzuladen.

Sie müssen angemeldet sein um 819675m_D.dxf herunterzuladen.

Artikel 819675 wurde zum Merkzettel hinzugefügt.

Artikel 819675 wurde zum Warenkorb hinzugefügt.
