DEHNvario

Die variable Ableiterfamilie

Einfache und schnelle Montage durch kompakte Anschlussklemmen
Werkzeugloser Leitungsanschluss in Direkt-Stecktechnik
Schneller Austausch des Ableiters durch einfaches Lösen und Abziehen der Anschlussklemmen-Einheit
Erdung/Potentialausgleich über die Hutschiene
Kunden- und anwendungsspezifischer Überspannungsschutz

Details

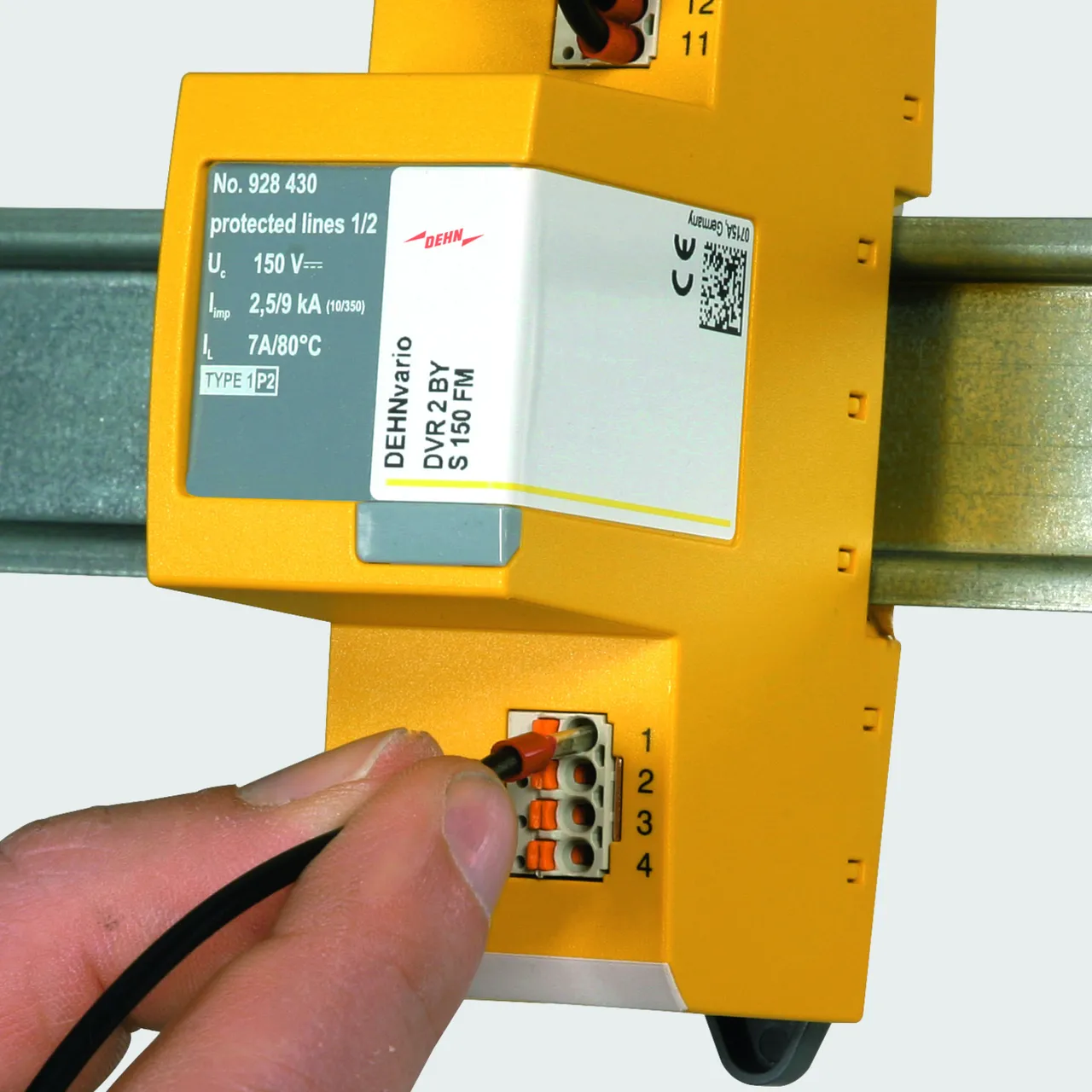

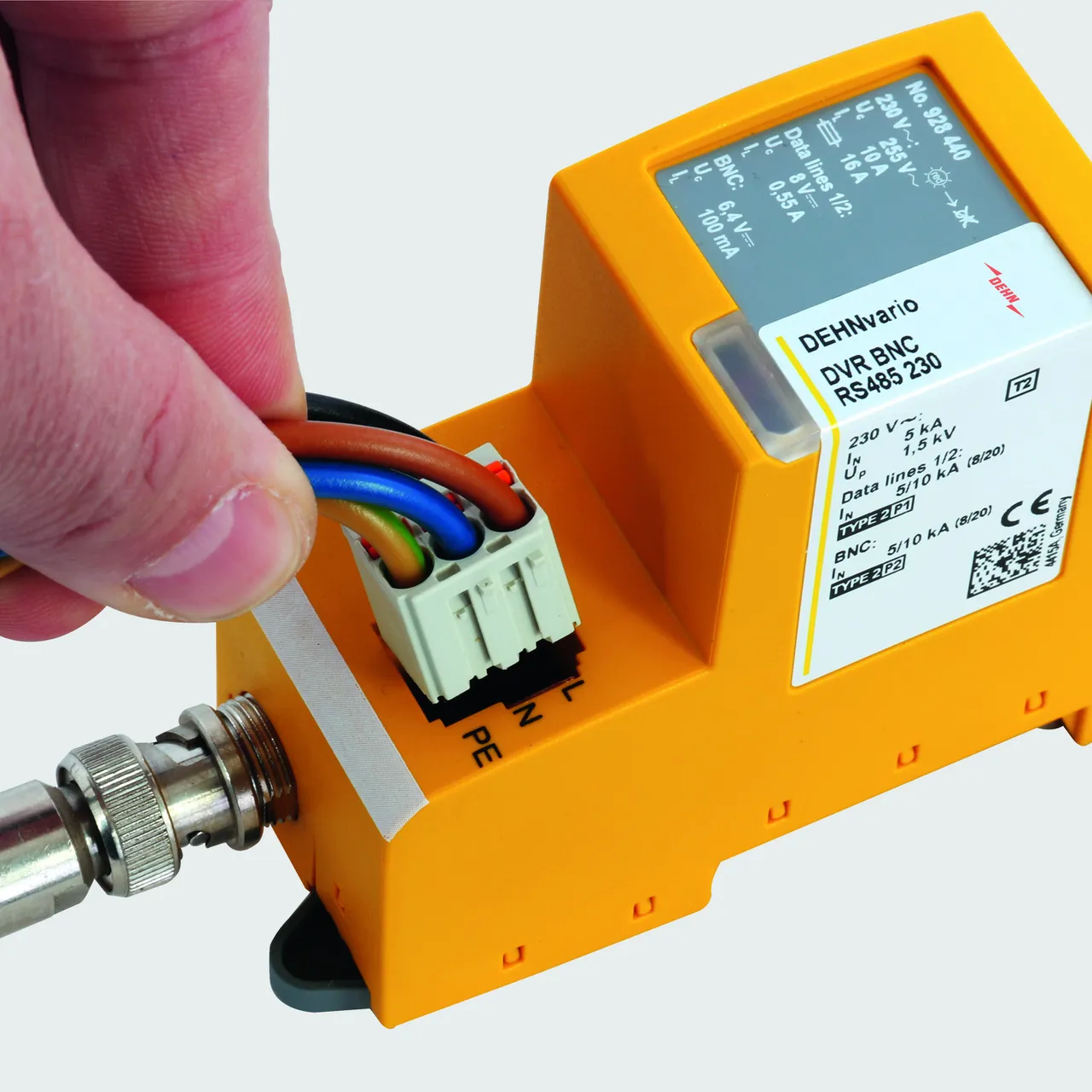

Einfacher, werkzeugloser Leitungsanschluss in Direkt-Stecktechnik.

lorem ipsum — Einfacher, werkzeugloser Leitungsanschluss in Direkt-Stecktechnik.

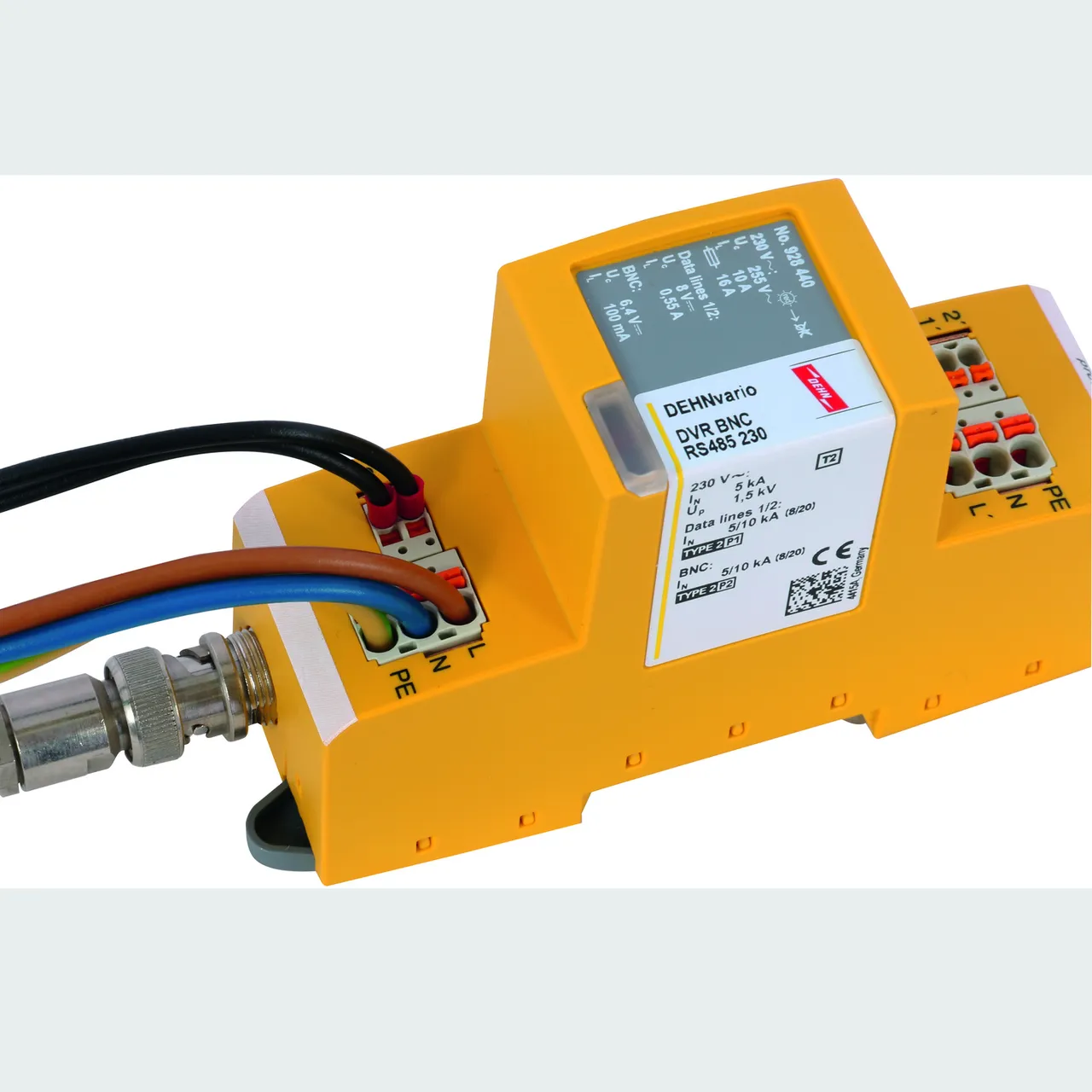

Lösungsbeispiel: Kompakter 3in1-Ableiter zum Schutz von 3 Schnittstellen in einem Gerät.

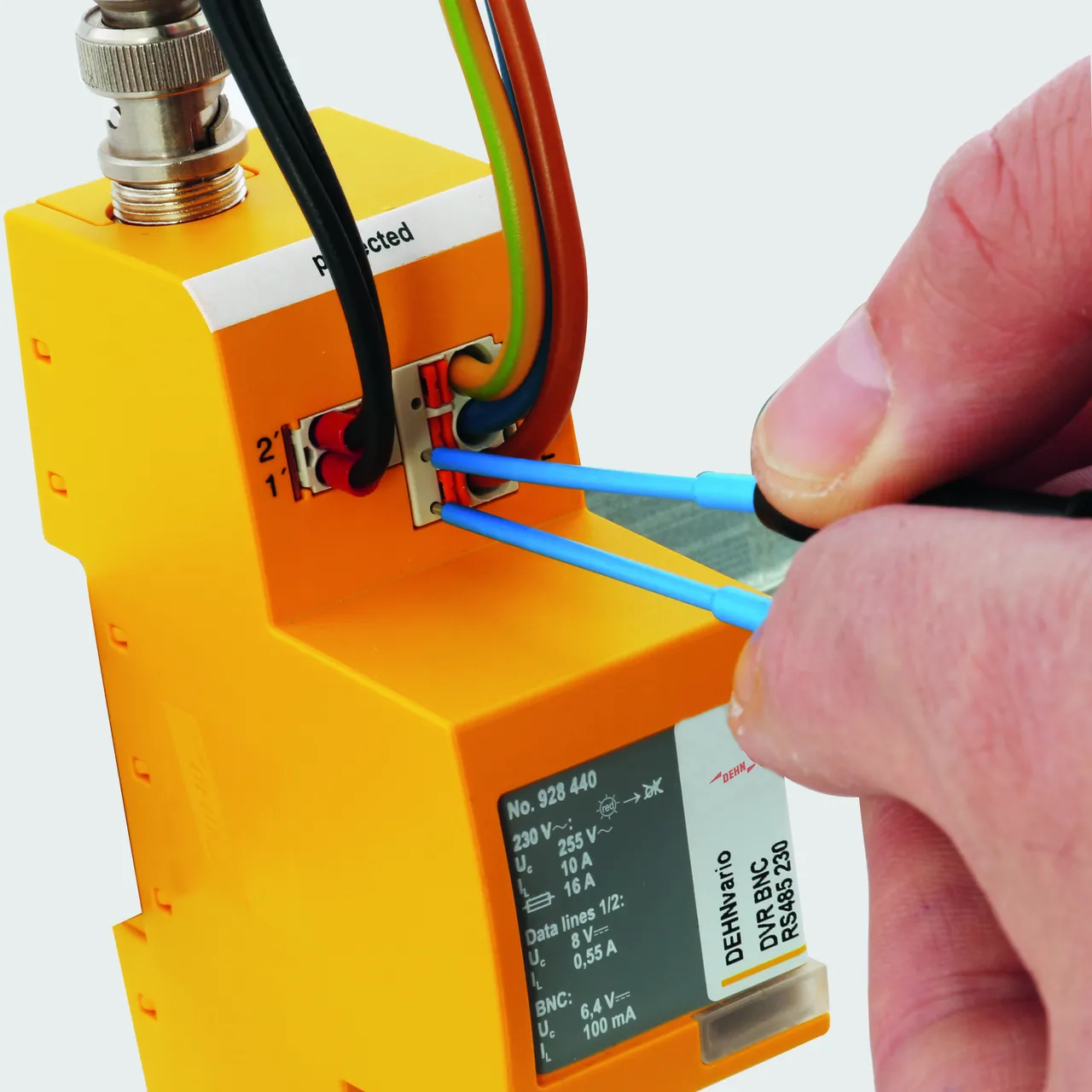

Integrierte Prüföffnungen für Tests im Signalkreis mittels Prüfstifte.

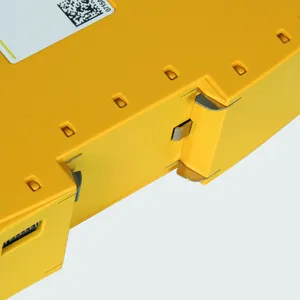

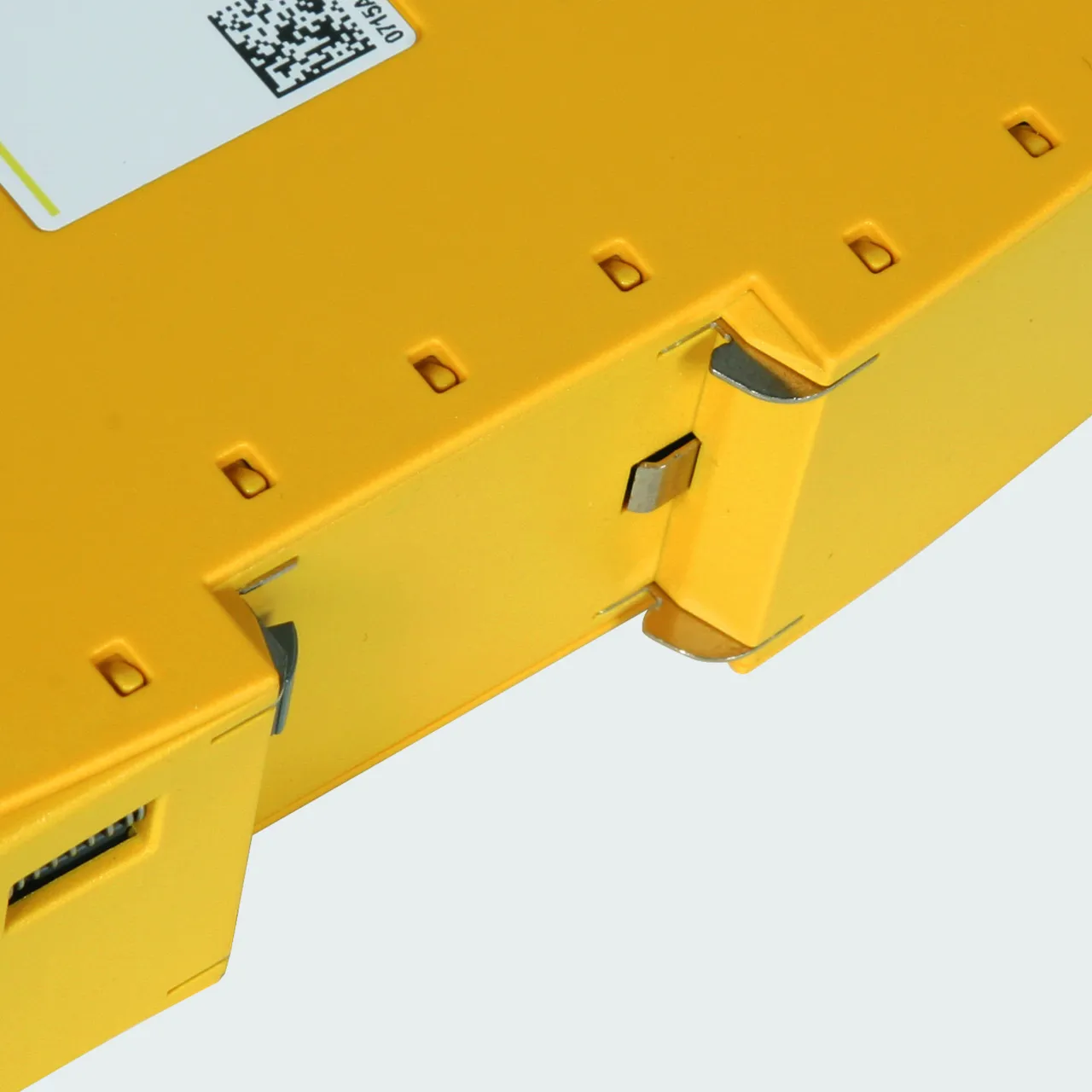

Blitzstrom- und stoßstromtragfähiger Erdungskontakt.

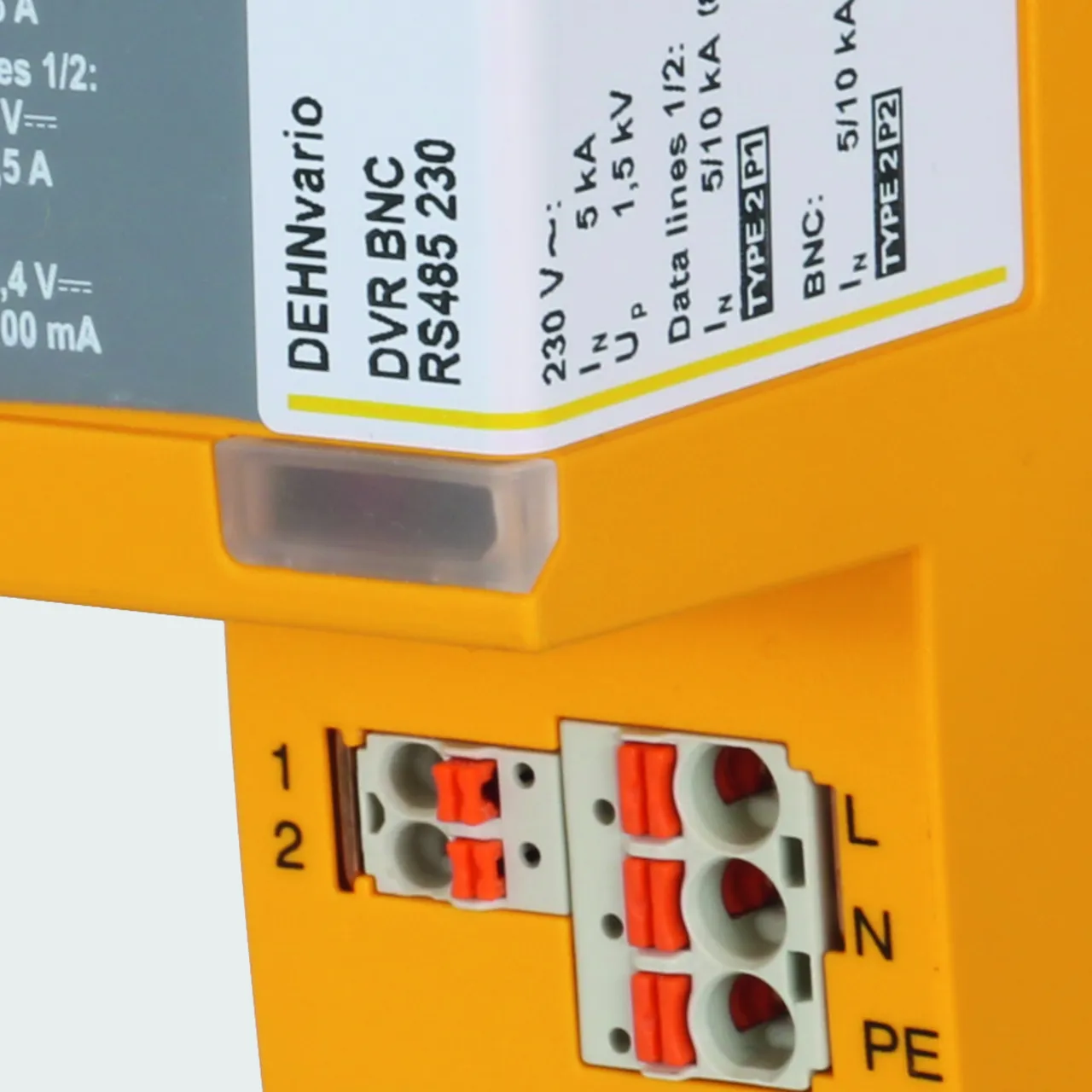

Einfache Entnahme der Anschlussklemmen-Einheit zum schnellen Ableitertausch.

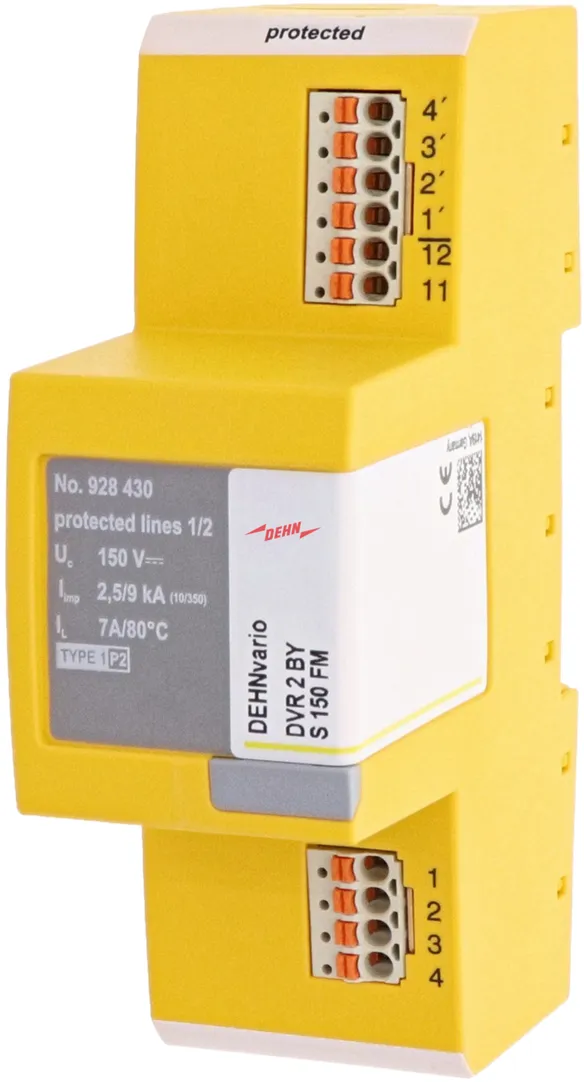

DVR 2 BY S 150 FM

Kompakter Kombi-Ableiter zum Schutz von elektroakustischen Anlagen (z. B. Sprachalarmierung, Lautsprechersysteme). Schutz von einer Doppelader mit galvanischer Trennung mit der Möglichkeit zur direkten oder indirekten Schirmerdung. Schneller und werkzeugloser Leiteranschluss durch Direkt-Stecktechnik. Die Anschlussklemmen-Einheiten können zum einfachen Ableitertausch entriegelt und aus dem Gehäuse entnommen werden. Mit integriertem Fernmeldekontakt (Öffnerkontakt).

1 Produkt

Art.-Nr. 928430 DVR 2 BY S 150 FM

GTIN 4013364261389, Zolltarifnr. (EU): 85363010, Bruttogewicht: 161.30 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kompakter Kombi-Ableiter DEHNvario für elektroakustische Anlagen
Kompakter Kombi-Ableiter
der Ableiterklasse Type 1 / P2
DEHNvario geprüft nach EN 61643-21
und energetisch koordiniert nach IEC 61643-22
Zum Schutz von elektroakustischen Anlagen
(z.B. Sprachalarmierung, Lautsprechersysteme)
zum Schutz von einer Doppelader mit galvanischer Trennung zur direkten oder indirekten Schirmerdung,
schnelle und werkzeuglos Montage durch Direkt-
Stecktechnik (die Anschlussblöcke können entriegelt
und aus dem Gehäuse entnommen werden).
Mit Fernmeldekontakt 1 Öffner

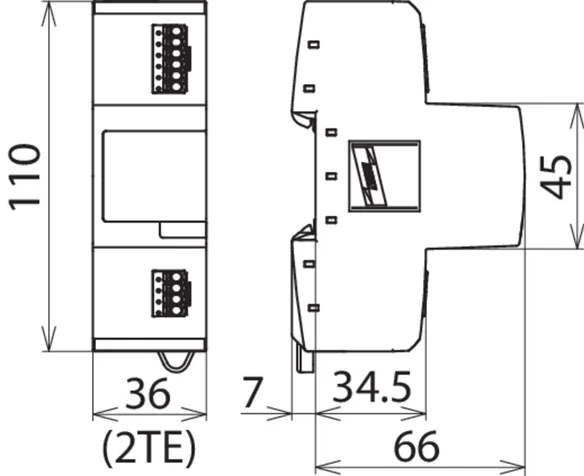

Zur Montage auf 35 mm Hutschiene 2TE
Nennspannung AC: 100 V
Höchste Dauerspannung DC: 150 V
Höchste Dauerspannung AC: 110 V
Nennstrom bei 70 °C: 10 A
Nennstrom bei 80 °C: 7 A
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader: 7,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt: 22,5 kA
Grenzfrequenz Ad-Ad: 1,4 MHz
Schutzart: IP 20

Fabrikat: DEHN
Typ: DVR 2 BY S 150 FM
Art.-Nr.: 928430
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Höchste Dauerspannung DC (U_C )	150 V
Nennstrom bei 70 °C (I_L )	10 A
Nennstrom bei 80 °C (I_L )	7 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	22,5 kA
Grenzfrequenz Ad-Ad (f_G )	1,4 MHz

Ableiterklasse	L
Nennspannung AC (U_N )	100 V
Höchste Dauerspannung DC (U_C )	150 V
Höchste Dauerspannung AC (U_C )	110 V
Nennstrom bei 70 °C (I_L )	10 A
Nennstrom bei 80 °C (I_L )	7 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	2,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	9 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	7,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	22,5 kA
Schutzpegel Ad-Ad bei I_impD1 (U_P )	≤ 500 V
Schutzpegel Ad-PG bei I_impD1 (U_P )	≤ 700 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 400 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 650 V
Grenzfrequenz Ad-Ad (f_G )	1,4 MHz
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang	Feder / Feder
Anschlussquerschnitt eindrähtig	0,2-1,5 mm²
Anschlussquerschnitt feindrähtig	0,2-1,5 mm²
Erdung über	Hutschiene
Gehäusewerkstoff	Thermoplast, UL 94 V-0
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
FM-Kontakte / Kontaktform	Öffner
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Schaltleistung AC	250 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²

Artikel 928430 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 928430 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

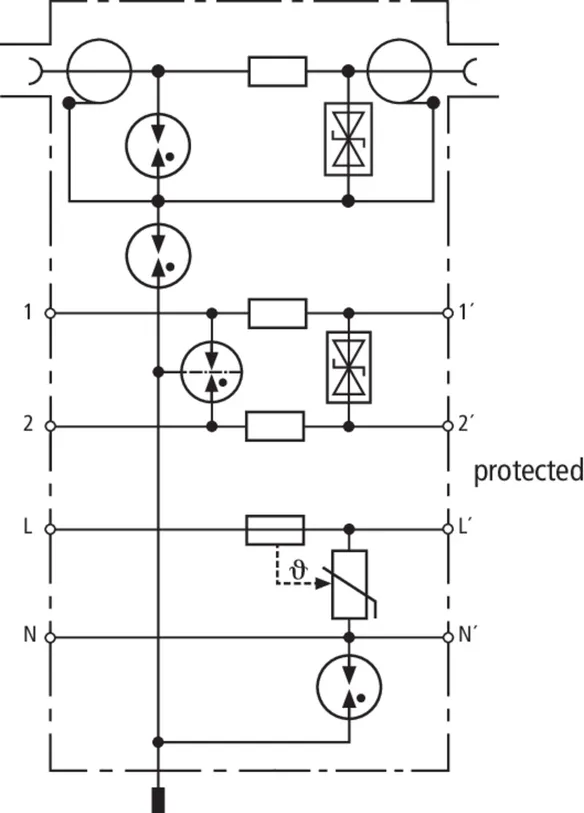

DVR BNC RS485 230

Kompakter 3in1-Überspannungs-Ableiter zum Schutz von analogen Kamerasystemen. Schutz des Videosignals (BNC-Anschluss), eines Datensignals (RS485) und einer Spannungsversorgung (230 V AC). Schneller und werkzeugloser Leiteranschluss durch Direktstecktechnik. Die Anschlussklemmen-Einheiten können zum einfachen Ableiterwechsel entriegelt und aus dem Gehäuse entnommen werden. Mit einfacher Überlastanzeige (230 V).

1 Produkt

Art.-Nr. 928440 DVR BNC RS485 230

GTIN 4013364280809, Zolltarifnr. (EU): 85363010, Bruttogewicht: 185.50 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

Kompakter Überspannungs-Ableiter DEHNvario für analoge Kamerasysteme
Kompakter 3in1 Überspannungs-Ableiter
der Ableiterklasse T2 / Type 2
DEHNvario geprüft nach EN / IEC 61643-11
IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Zum Schutz eines Videosignals (BNC-Anschluss),
eines Datensignals (RS485) und einer
Spannungsversorgung (230 V AC)
schnelle und werkzeuglos Montage durch Direkt-
Stecktechnik (die Anschlusseinheiten können entriegelt
und aus dem Gehäuse entnommen werden).
Zur Montage auf 35 mm Hutschiene 2 TE

Ableiterklasse:
Versorgung Typ 2 / Class II
Daten Type 2 / P1
Video Type 2 / P2
Nennspannung:
Versorgung 230 V AC
Daten 5 V DC
Video 5 V DC
Höchste Dauerspannung:
Versorgung 255 V AC
Daten 8 V DC
Video 6,4 V DC
Nennstrom:
Versorgung 10 A
Daten 0,5 A
Video 100 mA
Nennableitstoßstrom:(8/20)
5 kA pro Ader
10 kA gesamt
Grenzfrequenz:
Daten 100 MHz
Video 300 MHz @ 75 Ohm
Schutzart: IP 20

Fabrikat: DEHN
Typ: DVR BNC RS485 230
Art.-Nr.: 928440
oder gleichwertig.

Zertifikate

Technische Daten

Video (BNC)
Ableiterklasse	U
Höchste Dauerspannung DC (U_C )	6,4 V
Nennstrom (I_L )	0,1 A
C2 Nennableitstoßstrom (8/20 µs) Schirm-PG (I_n )	10 kA
Einfügungsdämpfung bei 300 MHz (75 Ohm)	≤ 3,0 dB
Anschluss Eingang / Ausgang	BNC Buchse / BNC Buchse
Daten (RS485)
Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	8 V
Nennstrom (I_L )	0,5 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Spannungsversorgung (230 V)
Ableiterklasse	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennstrom (I_L )	10 A
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV

Video (BNC)
Ableiterklasse	U
Nennspannung DC (U_N )	5 V
Höchste Dauerspannung DC (U_C )	6,4 V
Nennstrom (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
D1 Blitzstoßstrom (10/350 µs) Schirm-PG (I_imp )	2 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
C2 Nennableitstoßstrom (8/20 µs) Schirm-PG (I_n )	10 kA
Schutzpegel Ad-Schirm bei I_nC2 (U_P )	≤ 40 V
Schutzpegel Schirm-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Ad-Schirm bei 1 kV/µs C3 (U_P )	≤ 15 V
Schutzpegel Schirm-PG bei 1 kV/µs C3 (U_P )	≤ 550 V
Einfügungsdämpfung bei 80 MHz (75 Ohm)	≤ 0,4 dB
Einfügungsdämpfung bei 300 MHz (75 Ohm)	≤ 3,0 dB
Rückflussdämpfung bei 20 MHz (75 Ohm)	≥ 20 dB
Serienimpedanz pro Ader	4,7 Ohm
Kapazität Ad-Schirm (C)	≤ 35 pF
Kapazität Schirm-PG (C)	≤ 30 pF
Anschluss Eingang / Ausgang	BNC Buchse / BNC Buchse
Daten (RS485)
Ableiterklasse	T
Nennspannung DC (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8 V
Höchste Dauerspannung AC (U_C )	5,6 V
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	2 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 45 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 15 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 550 V
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Serienimpedanz pro Ader	1,8 Ohm
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 20 pF
Anschluss Eingang / Ausgang	Feder / Feder
Anschlussquerschnitt eindrähtig	0,2-1,5 mm²
Anschlussquerschnitt feindrähtig	0,2-1,5 mm²
Spannungsversorgung (230 V)
Ableiterklasse	Typ 2 / Class II
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennstrom (I_L )	10 A
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	MCB B16
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – sicherer Ausfall
Defektanzeige (Unterbrechung Laststromkreis L-L')	rot
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Allgemeine Parameter
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Gehäusewerkstoff	Thermoplast, Farbe gelb, UL 94 V-0
Schutzart	IP 20

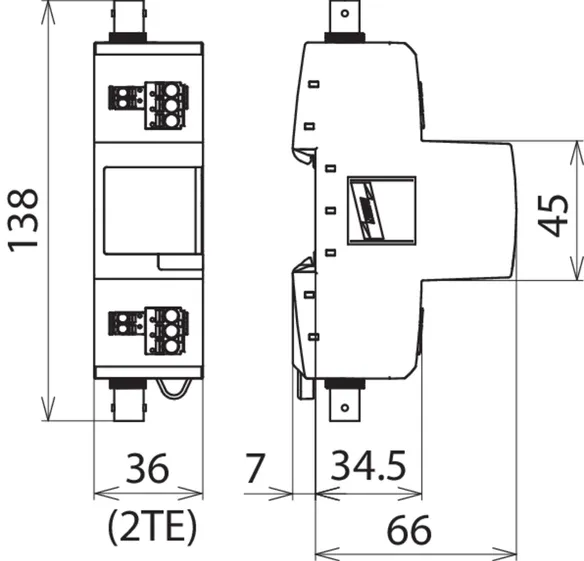

Einbaumaße	2 TE, DIN 43880
Zubehör (im Lierferumfang enthalten)	Entriegelungswerkzeug für Anschlusseinheiten
