Stützrohrbefestigung

Für unsere Stützrohre gibt es verschiedenste Halter und Befestigungen an Geländer, Mauerwerk oder runden Stahlstützen. Zum Teil mit Anschlussmöglichkeit für den Potentialausgleich.

Geländerbefestigungen

1 Produkt

Art.-Nr. 105162 BSC D40 DS95 D45.65 V2A

GTIN 4013364146433, Zolltarifnr. (EU): 85389099, Bruttogewicht: 600.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105162.stp

      Sie müssen angemeldet sein um 105162.stp herunterzuladen.

      Login
    • 105162.igs

      Sie müssen angemeldet sein um 105162.igs herunterzuladen.

      Login
    • 105162.jt

      Sie müssen angemeldet sein um 105162.jt herunterzuladen.

      Login
    • 105162.dwg

      Sie müssen angemeldet sein um 105162.dwg herunterzuladen.

      Login
    • 105162m_D.dxf

      Sie müssen angemeldet sein um 105162m_D.dxf herunterzuladen.

      Login
Geländebefestigung zum Befestigen der Stützrohre
Geländerbefestigungen zum Befestigen der Stützrohre
oder der Fangstangen D40 an Konstruktionselementen
z.B. Geländerrohren
Werkstoff: NIRO
Klemmbereich Rohr Ø: 45-65 mm (1 1/2-2'')
Klemmbereich Stützrohr: 40-50 mm
Länge Distanzstück: 95 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: BSC D40 DS95 D45.65 V2A
Art.-Nr.: 105162
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Rohr Ø 45-65 mm (1 1/2-2'')
Klemmbereich Stützrohr 40-50 mm
Länge Distanzstück 95 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 105162 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105162 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Halter für Fangstangen und Stützrohre

1 Produkt

Art.-Nr. 105160 BSC D40.50 SB50.300 V2A

GTIN 4013364113022, Zolltarifnr. (EU): 85389099, Bruttogewicht: 506.20 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105160.stp

      Sie müssen angemeldet sein um 105160.stp herunterzuladen.

      Login
    • 105160.igs

      Sie müssen angemeldet sein um 105160.igs herunterzuladen.

      Login
    • 105160.jt

      Sie müssen angemeldet sein um 105160.jt herunterzuladen.

      Login
    • 105160.dwg

      Sie müssen angemeldet sein um 105160.dwg herunterzuladen.

      Login
    • 105160m_D.dxf

      Sie müssen angemeldet sein um 105160m_D.dxf herunterzuladen.

      Login
Halter für Fangstangen D40 und DEHNcon-H mit Befestigungsschelle
Halter für Fangstangen D40 und DEHNcon-H
Befestigungsschelle mit Spannband
für Rohre
DEHNGEPRUEFT: Ja
Werkstoff: NIRO
Klemmbereich Ø Rohr: 50-300 mm
Klemmbereich Fangstange: 40-50 mm
Abmessung Band: 25 x 0,3 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: BSC D40.50 SB50.300 V2A
Art.-Nr.: 105160
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Ø Rohr 50-300 mm
Klemmbereich Fangstange 40-50 mm
Abmessung Band (b x t) 25 x 0,3 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 105160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Geländerbefestigungen

1 Produkt

Art.-Nr. 105354 BS D40.50 D48.60 V2A

GTIN 4013364098725, Zolltarifnr. (EU): 85389099, Bruttogewicht: 637.00 g, VPE: 5.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105354.stp

      Sie müssen angemeldet sein um 105354.stp herunterzuladen.

      Login
    • 105354.igs

      Sie müssen angemeldet sein um 105354.igs herunterzuladen.

      Login
    • 105354.jt

      Sie müssen angemeldet sein um 105354.jt herunterzuladen.

      Login
    • 105354.dwg

      Sie müssen angemeldet sein um 105354.dwg herunterzuladen.

      Login
    • 105354m_D.dxf

      Sie müssen angemeldet sein um 105354m_D.dxf herunterzuladen.

      Login
Halter für Fangstangen D40 und DEHNcon-H Geländebefestigung NIRO
Geländerbefestigungen
zum Befestigen der Stützrohre
oder der Fangstangen D40 an
Konstruktionselementen
z.B. Geländerrohren
DEHNGEPRUEFT: Ja
Werkstoff: NIRO
Klemmbereich Rohr Ø: 48-60 mm (11/2-2'')
Klemmbereich Stützrohr: 40-50 mm

Fabrikat: DEHN
Typ: BS D40.50 D48.60 V2A
Art.-Nr.: 105354
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Klemmbereich Rohr Ø 48-60 mm (11/2-2'')
Klemmbereich Stützrohr 40-50 mm

Artikel 105354 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105354 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Wandbefestigungswinkel mit Verstellbereich von 150-200 mm

1 Produkt

Art.-Nr. 105344 WB D40.50 V150.200 V2A

GTIN 4013364147300, Zolltarifnr. (EU): 85389099, Bruttogewicht: 1.52 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105344.stp

      Sie müssen angemeldet sein um 105344.stp herunterzuladen.

      Login
    • 105344.igs

      Sie müssen angemeldet sein um 105344.igs herunterzuladen.

      Login
    • 105344.jt

      Sie müssen angemeldet sein um 105344.jt herunterzuladen.

      Login
    • 105344.dwg

      Sie müssen angemeldet sein um 105344.dwg herunterzuladen.

      Login
    • 105344m_D.dxf

      Sie müssen angemeldet sein um 105344m_D.dxf herunterzuladen.

      Login
Halter für Fangstangen D40 und DEHNcon-H mit Verstellbereich
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Verstellbereich 150-200 mm
Werkstoff Winkel: NIRO
Klemmbereich Rd: 8-10 mm
Klemmbereich Stützrohr: 40-50 mm
Wandabstand: 150-200 mm
Abmessung Platte: 120 x 120 x 4 mm
Befestigung: [4x] 12 x 26 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: WB D40.50 V150.200 V2A
Art.-Nr.: 105344
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Winkel NIRO
Klemmbereich Rd 8-10 mm
Klemmbereich Stützrohr 40-50 mm
Wandabstand 150-200 mm
Abmessung Platte 120 x 120 x 4 mm
Befestigung [4x] 12 x 26 mm
Normenbezug DIN EN 62561-1

Artikel 105344 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105344 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Befestigungsschelle

1 Produkt

Art.-Nr. 105161 BSC D40 D45.65 V2A

GTIN 4013364118324, Zolltarifnr. (EU): 85389099, Bruttogewicht: 667.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105161.stp

      Sie müssen angemeldet sein um 105161.stp herunterzuladen.

      Login
    • 105161.igs

      Sie müssen angemeldet sein um 105161.igs herunterzuladen.

      Login
    • 105161.jt

      Sie müssen angemeldet sein um 105161.jt herunterzuladen.

      Login
    • 105161.dwg

      Sie müssen angemeldet sein um 105161.dwg herunterzuladen.

      Login
    • 105161m_D.dxf

      Sie müssen angemeldet sein um 105161m_D.dxf herunterzuladen.

      Login

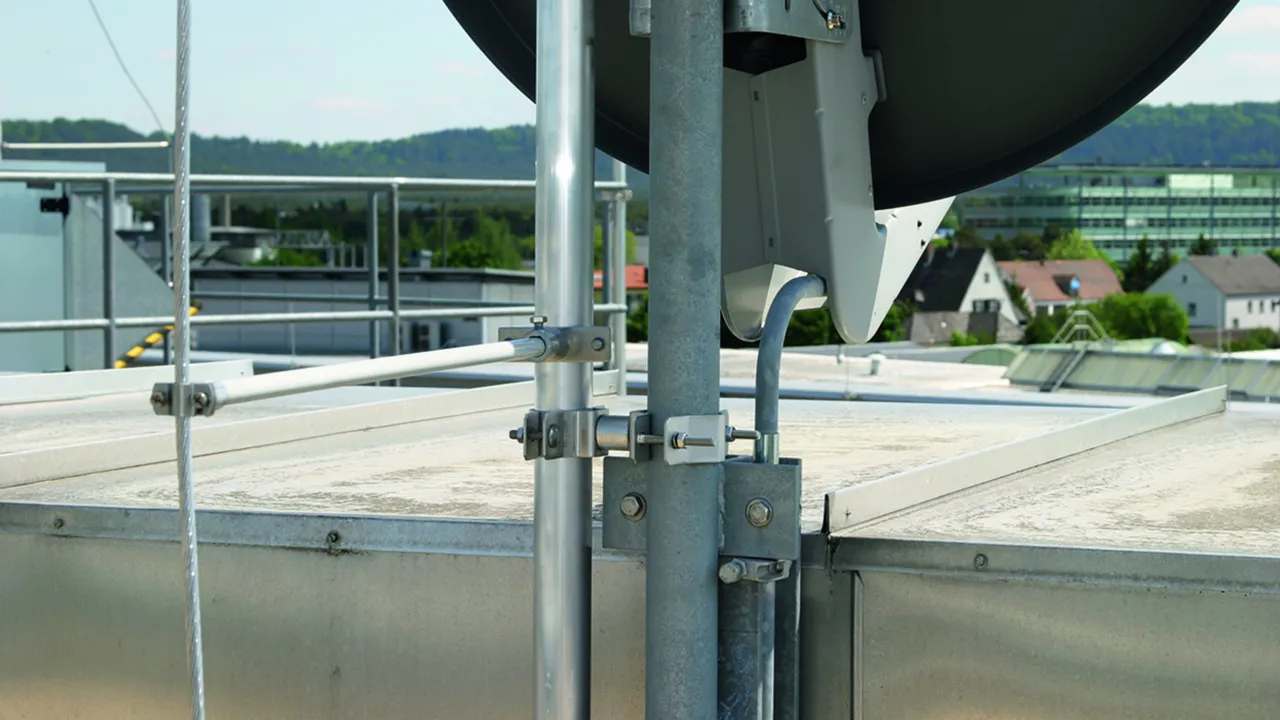

Befestigungsschellen für DEHNcon-H
Befestigungsschellen für DEHNcon-H zum Befestigen der Stützrohre z.B. am Antennenstandrohr
mit Distanzstück Länge 30 mm um Halterungen von Antennen
auszugleichen
DEHNGEPRUEFT: Nein
Werkstoff: NIRO
Klemmbereich Rohr Ø: 45-65 mm (1 1/2-2'')
Klemmbereich Stützrohr: 40-50 mm
Länge Distanzstück: 30 mm

Fabrikat: DEHN
Typ: BSC D40 D45.65 V2A
Art.-Nr.: 105161
oder gleichwertig.



Technische Daten

Werkstoff NIRO
Klemmbereich Rohr Ø 45-65 mm (1 1/2-2'')
Klemmbereich Stützrohr 40-50 mm
Länge Distanzstück 30 mm

Artikel 105161 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105161 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Wandbefestigungswinkel mit Verstellbereich von 230-1300 mm

3 Produkte

Art.-Nr. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN 4013364288614, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.80 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105349.stp

      Sie müssen angemeldet sein um 105349.stp herunterzuladen.

      Login
    • 105349.igs

      Sie müssen angemeldet sein um 105349.igs herunterzuladen.

      Login
    • 105349.jt

      Sie müssen angemeldet sein um 105349.jt herunterzuladen.

      Login
    • 105349.dwg

      Sie müssen angemeldet sein um 105349.dwg herunterzuladen.

      Login

DEHNGEPRUEFT: Nein
Werkstoff Winkel: St/tZn / NIRO
Klemmbereich Stützrohr: 40-50 mm
Wandabstand: 700-1300 mm
Abmessung Platte: 120 x 120 x 4 mm
Befestigung: [4x] 12 x 26 mm

Fabrikat: DEHN
Typ: WB D40.50 V700.1300 STTZN V2A
Art.-Nr.: 105349
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Winkel St/tZn / NIRO
Klemmbereich Stützrohr 40-50 mm
Wandabstand 700-1300 mm
Abmessung Platte 120 x 120 x 4 mm
Befestigung [4x] 12 x 26 mm

Artikel 105349 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105349 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105343 WB D40.50 V400.700 STTZN V2A

GTIN 4013364118515, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.60 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105343.stp

      Sie müssen angemeldet sein um 105343.stp herunterzuladen.

      Login
    • 105343.igs

      Sie müssen angemeldet sein um 105343.igs herunterzuladen.

      Login
    • 105343.jt

      Sie müssen angemeldet sein um 105343.jt herunterzuladen.

      Login
    • 105343.dwg

      Sie müssen angemeldet sein um 105343.dwg herunterzuladen.

      Login
    • 105343m_D.dxf

      Sie müssen angemeldet sein um 105343m_D.dxf herunterzuladen.

      Login
Halter für Fangstangen D40 und DEHNcon-H mit Verstellbereich
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Verstellbereich 400-700 mm
DEHNGEPRUEFT: Nein
Werkstoff Winkel: St/tZn / NIRO
Klemmbereich Stützrohr: 40-50 mm
Wandabstand: 400-700 mm
Abmessung Platte: 120 x 120 x 4 mm
Befestigung: [4x] 12 x 26 mm

Fabrikat: DEHN
Typ: WB D40.50 V400.700 STTZN V2A
Art.-Nr.: 105343
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Winkel St/tZn / NIRO
Klemmbereich Stützrohr 40-50 mm
Wandabstand 400-700 mm
Abmessung Platte 120 x 120 x 4 mm
Befestigung [4x] 12 x 26 mm

Artikel 105343 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105343 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105347 WB D40.50 V230.400 STTZN V2A

GTIN 4013364278554, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.42 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105347.stp

      Sie müssen angemeldet sein um 105347.stp herunterzuladen.

      Login
    • 105347.igs

      Sie müssen angemeldet sein um 105347.igs herunterzuladen.

      Login
    • 105347.jt

      Sie müssen angemeldet sein um 105347.jt herunterzuladen.

      Login
    • 105347.dwg

      Sie müssen angemeldet sein um 105347.dwg herunterzuladen.

      Login

DEHNGEPRUEFT: Nein
Werkstoff Winkel: St/tZn / NIRO
Klemmbereich Stützrohr: 40-50 mm
Wandabstand: 230-400 mm
Abmessung Platte: 120 x 120 x 4 mm
Befestigung: [4x] 12 x 26 mm

Fabrikat: DEHN
Typ: WB D40.50 V230.400 STTZN V2A
Art.-Nr.: 105347
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Winkel St/tZn / NIRO
Klemmbereich Stützrohr 40-50 mm
Wandabstand 230-400 mm
Abmessung Platte 120 x 120 x 4 mm
Befestigung [4x] 12 x 26 mm

Artikel 105347 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105347 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Wandbefestigungswinkel für senkrechte Montage

2 Produkte

Art.-Nr. 105342 WB D40.50 SE WA46 V2A

GTIN 4013364111141, Zolltarifnr. (EU): 85389099, Bruttogewicht: 514.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105342.stp

      Sie müssen angemeldet sein um 105342.stp herunterzuladen.

      Login
    • 105342.igs

      Sie müssen angemeldet sein um 105342.igs herunterzuladen.

      Login
    • 105342.jt

      Sie müssen angemeldet sein um 105342.jt herunterzuladen.

      Login
    • 105342.dwg

      Sie müssen angemeldet sein um 105342.dwg herunterzuladen.

      Login
    • 105342m_D.dxf

      Sie müssen angemeldet sein um 105342m_D.dxf herunterzuladen.

      Login
Halter für Fangstangen D40 und DEHNcon-H NIRO senkrechte Montage
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
DEHNGEPRUEFT: Nein
Werkstoff Winkel: NIRO
Befestigung: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Klemmbereich Stützrohr: 40-50 mm
Wandabstand: 46 mm

Fabrikat: DEHN
Typ: WB D40.50 SE WA46 V2A
Art.-Nr.: 105342
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Winkel NIRO
Befestigung [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Klemmbereich Stützrohr 40-50 mm
Wandabstand 46 mm

Artikel 105342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105348 WB D40.50 SE WA110 V2A

GTIN 4013364287013, Zolltarifnr. (EU): 85389099, Bruttogewicht: 540.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105348.stp

      Sie müssen angemeldet sein um 105348.stp herunterzuladen.

      Login
    • 105348.igs

      Sie müssen angemeldet sein um 105348.igs herunterzuladen.

      Login
    • 105348.jt

      Sie müssen angemeldet sein um 105348.jt herunterzuladen.

      Login
    • 105348.dwg

      Sie müssen angemeldet sein um 105348.dwg herunterzuladen.

      Login
    • 105348m_D.dxf

      Sie müssen angemeldet sein um 105348m_D.dxf herunterzuladen.

      Login

DEHNGEPRUEFT: Nein
Werkstoff Winkel: NIRO
Befestigung: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Klemmbereich Stützrohr: 40-50 mm
Wandabstand: 110 mm

Fabrikat: DEHN
Typ: WB D40.50 SE WA110 V2A
Art.-Nr.: 105348
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Winkel NIRO
Befestigung [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Klemmbereich Stützrohr 40-50 mm
Wandabstand 110 mm

Artikel 105348 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105348 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Wandbefestigungswinkel waagrecht flach

1 Produkt

Art.-Nr. 105140 WB D40 WA V2A

GTIN 4013364112650, Zolltarifnr. (EU): 85389099, Bruttogewicht: 653.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105140.stp

      Sie müssen angemeldet sein um 105140.stp herunterzuladen.

      Login
    • 105140.igs

      Sie müssen angemeldet sein um 105140.igs herunterzuladen.

      Login
    • 105140.jt

      Sie müssen angemeldet sein um 105140.jt herunterzuladen.

      Login
    • 105140.dwg

      Sie müssen angemeldet sein um 105140.dwg herunterzuladen.

      Login
    • 105140m_D.dxf

      Sie müssen angemeldet sein um 105140m_D.dxf herunterzuladen.

      Login
Halter für Fangstangen D40 und DEHNcon-H NIRO waagrechte Montage
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
DEHNGEPRUEFT: Nein
Werkstoff: NIRO
Befestigung: [8x] Ø5,1 / [4x] 11 x 20 mm
Wandabstand: 80 mm
Klemmbereich Fangstange: 40 mm

Fabrikat: DEHN
Typ: WB D40 WA V2A
Art.-Nr.: 105140
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Befestigung [8x] Ø5,1 / [4x] 11 x 20 mm
Wandabstand 80 mm
Klemmbereich Fangstange 40 mm

Artikel 105140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
