DEHNshield ZP (2. Generation)

  • Kombi-Ableiter Typ 1 + Typ 2 mit Funkenstrecken-Technologie
  • Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m) Typ 1 + Typ 2 + Typ 3
  • Erfüllt lückenlos die Anforderungen der VDN-Richtlinie* für den Einsatz im Vorzählerbereich
  • Einfache und schnelle Montage durch Aufrasten auf das 40-mm-Sammelschienensystem
  • Schützt die gesamte elektrische Anlage bereits so nah wie möglich am Einspeisepunkt
  • Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster
  • Ausschaltselektiv zu Sicherungen ab 35 A gG bis 25 kAeff Kurzschlussstrom
  • Erfüllt die Anforderungen an das Blitzstromableitvermögen nach DIN VDE 0100-534**
  • Kompakter Blitzschutzpotentialausgleich inklusive Endgeräteschutz

Weiterführende Informationen

Verwandte Themen

Produkte filtern

DEHNshield ZP TT Basic

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 Produkt

Art.-Nr. 900396 DSH ZP B TT 255

GTIN 4013364306783, Zolltarifnr. (EU): 85363090, Bruttogewicht: 736.69 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900396.stp

      Sie müssen angemeldet sein um 900396.stp herunterzuladen.

      Login
    • 900396.igs

      Sie müssen angemeldet sein um 900396.igs herunterzuladen.

      Login
    • 900396.jt

      Sie müssen angemeldet sein um 900396.jt herunterzuladen.

      Login
    • 900396.dwg

      Sie müssen angemeldet sein um 900396.dwg herunterzuladen.

      Login
    • 900390m_D.dxf

      Sie müssen angemeldet sein um 900390m_D.dxf herunterzuladen.

      Login
    • DEHN.900396.wspak

      Sie müssen angemeldet sein um DEHN.900396.wspak herunterzuladen.

      Login
    • DEHN.900396.edz

      Sie müssen angemeldet sein um DEHN.900396.edz herunterzuladen.

      Login

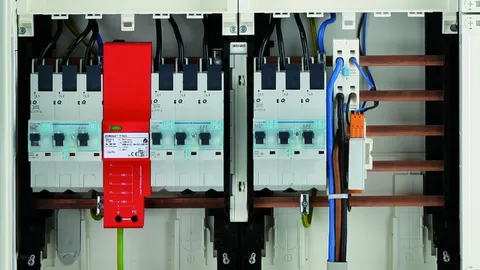

Kombi-Ableiter DEHNshield ZP B TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
zum Einsatz im Vorzählerbereich gemäß VDN-Richtlinie
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Leistungsfähige Funkenstrecken-Technologie
zur Folgestrombegrenzung
werkzeugfrei direkt auf 40mm-Sammelschienensystem
im unteren Anschlussraum des Zählerplatzes aufrastbar
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät
Funktionsanzeige

Fabrikat: DEHN
Typ: DSH ZP B TT 255
Art.-Nr.: 900396
oder gleichwertig.

Zertifikate



Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Blitzstoßstrom (10/350 µs) [L-N] (Iimp ) 7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (Iimp ) 30 kA
Schutzpegel [L-N] (UP ) ≤ 1,5 kV
Schutzpegel [N-PE] (UP ) ≤ 1,5 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE
