Bauteile für Gebäude mit weicher Bedachung

Komponenten für den Blitzschutz bei Weichdächern z. B. aus Reet, Stroh oder Schilf.
Die Fangleitungen auf Dächern aus Reet, Stroh oder Schilf müssen frei gespannt verlegt werden z. B. auf isolierenden Stützen. Auch im Bereich der Traufe sind bestimmte Abstände einzuhalten.
Bei Firstleitungen sind Spannweiten bis etwa 15 m, bei Ableitungen Spannweiten bis etwa 10 m ohne zusätzliche Abstützungen anzustreben. Spannpfähle müssen mit der Dachkonstruktion (Sparren und Querhölzer) mit Durchgangsbolzen und Unterlegscheiben fest verbunden werden.

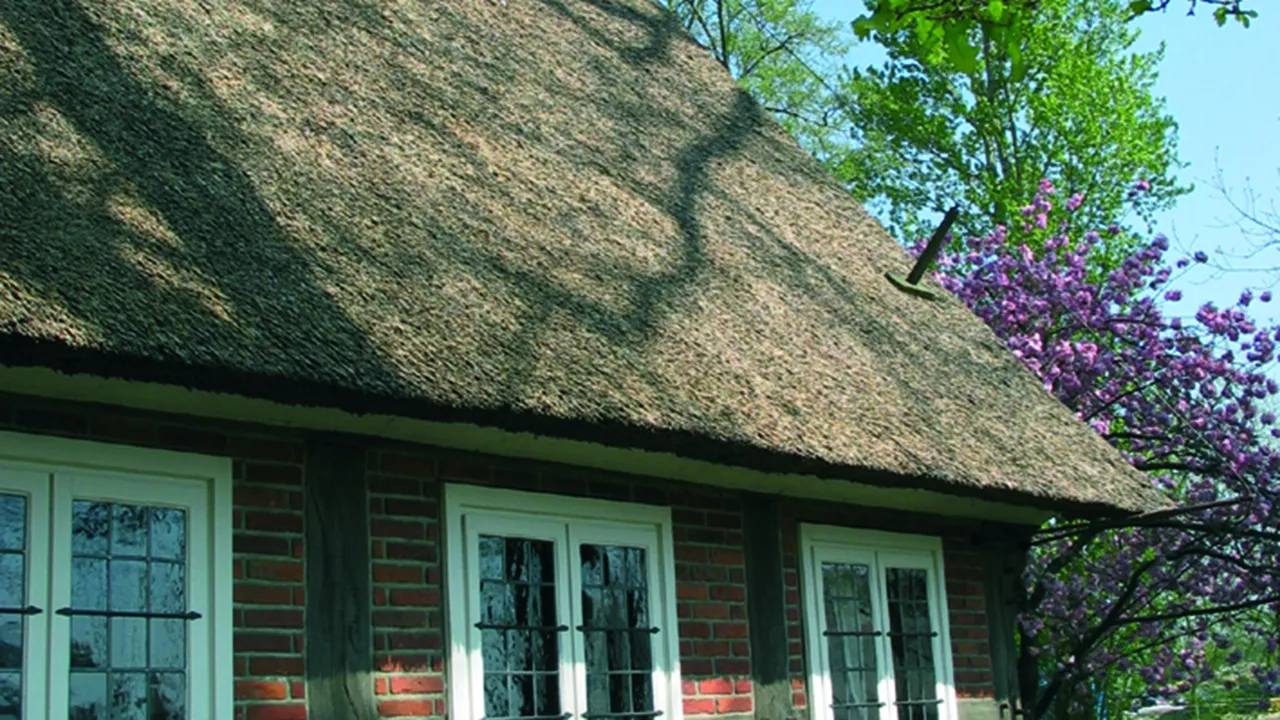

Blitzschutzanlagen an Gebäuden mit weicher Bedachung „Reetdach“ werden heute häufig mit isolierten HVI Blitzschutz ausgeführt.

Holzpfahl

Mit Regendach, passend für Spannkappe (Art.-Nr. 146 309).

1 Produkt

Art.-Nr. 145241 HP 90X90 2400 EHI

GTIN 4013364022584, Zolltarifnr. (EU): 44219999, Bruttogewicht: 52.00 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 145241.stp

      Sie müssen angemeldet sein um 145241.stp herunterzuladen.

      Login
    • 145241.igs

      Sie müssen angemeldet sein um 145241.igs herunterzuladen.

      Login
    • 145241.jt

      Sie müssen angemeldet sein um 145241.jt herunterzuladen.

      Login
    • 145241.dwg

      Sie müssen angemeldet sein um 145241.dwg herunterzuladen.

      Login
    • 145241m_D.dxf

      Sie müssen angemeldet sein um 145241m_D.dxf herunterzuladen.

      Login
Holzpfahl mit Regendach
Holzpfahl mit Regendach,
für das Verlegen der Fangeinrichtung
auf Weichdächern
Passend für Spannkappe (Art.-Nr. 146 309)
Werkstoff: Eichenholz (imprägniert)
Abmessung: 90 x 90 x 2400 mm

Fabrikat: DEHN
Typ: HP 90X90 2400 EHI
Art.-Nr.: 145241
oder gleichwertig.



Technische Daten

Werkstoff Eichenholz (imprägniert)
Abmessung (l x b x h) 90 x 90 x 2400 mm

Artikel 145241 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 145241 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Spannkappe

Zur Befestigung an Holzpfählen (Art.-Nr. 145 241).
Mit Fangspitze (Länge 300 mm, Ø10 mm in NIRO).

1 Produkt

Art.-Nr. 146309 SPK 100X100 FSP10 300 7.10 V2A

GTIN 4013364072398, Zolltarifnr. (EU): 85389099, Bruttogewicht: 864.20 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 146309.stp

      Sie müssen angemeldet sein um 146309.stp herunterzuladen.

      Login
    • 146309.igs

      Sie müssen angemeldet sein um 146309.igs herunterzuladen.

      Login
    • 146309.jt

      Sie müssen angemeldet sein um 146309.jt herunterzuladen.

      Login
    • 146309.dwg

      Sie müssen angemeldet sein um 146309.dwg herunterzuladen.

      Login
    • 146309m_D.dxf

      Sie müssen angemeldet sein um 146309m_D.dxf herunterzuladen.

      Login
Spannkappe zur Befestigung an Holzpfählen
Spannkappe zur Befestigung an Holzpfählen
(Art.-Nr. 145 241) mit Fangspitze
(Länge 300 mm, Ø10 mm in NIRO (V2A))
Werkstoff: NIRO
Aufnahme Rd: 7-10 mm

Fabrikat: DEHN
Typ: SPK 100X100 FSP10 300 7.10 V2A
Art.-Nr.: 146309
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Aufnahme Rd 7-10 mm

Artikel 146309 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 146309 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dachleitungsstütze

Mit Leitungshalter.

1 Produkt

Art.-Nr. 240000 DLS 6.10 134X300X598 EHI

GTIN 4013364022614, Zolltarifnr. (EU): 44219999, Bruttogewicht: 1.50 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 240000.stp

      Sie müssen angemeldet sein um 240000.stp herunterzuladen.

      Login
    • 240000.igs

      Sie müssen angemeldet sein um 240000.igs herunterzuladen.

      Login
    • 240000.jt

      Sie müssen angemeldet sein um 240000.jt herunterzuladen.

      Login
    • 240000.dwg

      Sie müssen angemeldet sein um 240000.dwg herunterzuladen.

      Login
    • 240000m_D.dxf

      Sie müssen angemeldet sein um 240000m_D.dxf herunterzuladen.

      Login
Dachleitungsstütze mit Leitungshalter
Dachleitungsstütze zum Verlegen der Fang-/Ableitung
auf dem Weichdach im
Verlauf zur Traufe
inkl. Leitungshalter mit Kralle
aus NIRO (Art.-Nr. 273 019)
Werkstoff: Eichenholz (imprägniert)
Abmessung: 134 x 300 x 598 mm
Aufnahme Rd: 6-10 mm

Fabrikat: DEHN
Typ: DLS 6.10 134X300X598 EHI
Art.-Nr.: 240000
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Eichenholz (imprägniert)
Abmessung (l x b x h) 134 x 300 x 598 mm
Aufnahme Rd 6-10 mm

Artikel 240000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 240000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Traufenstütze St/tZn / NIRO

Zum Abspannen der Leitungen / Seile.
Abstand zwischen Wand und Leitungen verstellbar.

4 Produkte

Art.-Nr. 239000 TS 7.10 V1.0 1.15M STTZN

GTIN 4013364022621, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.70 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 239000.stp

      Sie müssen angemeldet sein um 239000.stp herunterzuladen.

      Login
    • 239000.igs

      Sie müssen angemeldet sein um 239000.igs herunterzuladen.

      Login
    • 239000.jt

      Sie müssen angemeldet sein um 239000.jt herunterzuladen.

      Login
    • 239000.dwg

      Sie müssen angemeldet sein um 239000.dwg herunterzuladen.

      Login
    • 239000m_E.dxf

      Sie müssen angemeldet sein um 239000m_E.dxf herunterzuladen.

      Login
Traufenstütze zum Abspannen der Leitungen / Seile St/tZn
Traufenstütze zum Abspannen der Leitungen,
Abstand zwischen Wand und
Leitungen verstellbar
Werkstoff: St/tZn
Aufnahme Rd: 7-10 mm

Fabrikat: DEHN
Typ: TS 7.10 V1.0 1.15M STTZN
Art.-Nr.: 239000
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/tZn
Verstellbereich (l1) 1,05-1,20 m
Aufnahme Rd 7-10 mm

Artikel 239000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 239000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 239001 TS 7.10 V1.25 1.40M STTZN

GTIN 4013364022638, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.17 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 239001.stp

      Sie müssen angemeldet sein um 239001.stp herunterzuladen.

      Login
    • 239001.igs

      Sie müssen angemeldet sein um 239001.igs herunterzuladen.

      Login
    • 239001.jt

      Sie müssen angemeldet sein um 239001.jt herunterzuladen.

      Login
    • 239001.dwg

      Sie müssen angemeldet sein um 239001.dwg herunterzuladen.

      Login
    • 239000m_E.dxf

      Sie müssen angemeldet sein um 239000m_E.dxf herunterzuladen.

      Login
Traufenstütze zum Abspannen der Leitungen / Seile St/tZn
Traufenstütze zum Abspannen der Leitungen,
Abstand zwischen Wand und
Leitungen verstellbar
Werkstoff: St/tZn
Aufnahme Rd: 7-10 mm

Fabrikat: DEHN
Typ: TS 7.10 V1.25 1.40M STTZN
Art.-Nr.: 239001
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/tZn
Verstellbereich (l1) 1,40-1,55 m
Aufnahme Rd 7-10 mm

Artikel 239001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 239001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 239009 TS 7.10 V1.25 1.55M V2A

GTIN 4013364072350, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.04 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 239009.stp

      Sie müssen angemeldet sein um 239009.stp herunterzuladen.

      Login
    • 239009.igs

      Sie müssen angemeldet sein um 239009.igs herunterzuladen.

      Login
    • 239009.jt

      Sie müssen angemeldet sein um 239009.jt herunterzuladen.

      Login
    • 239009.dwg

      Sie müssen angemeldet sein um 239009.dwg herunterzuladen.

      Login
    • 239000m_E.dxf

      Sie müssen angemeldet sein um 239000m_E.dxf herunterzuladen.

      Login
Traufenstütze zum Abspannen der Leitungen / Seile NIRO
Traufenstütze zum Abspannen der Leitungen,
Abstand zwischen Wand und
Leitungen verstellbar
Werkstoff: NIRO
Aufnahme Rd: 7-10 mm

Fabrikat: DEHN
Typ: TS 7.10 V1.25 1.55M V2A
Art.-Nr.: 239009
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Verstellbereich (l1) 1,25-1,55 m
Aufnahme Rd 7-10 mm

Artikel 239009 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 239009 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 239019 TS 7.10 V1.45 1.75M V2A

GTIN 4013364093560, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.20 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 239019.stp

      Sie müssen angemeldet sein um 239019.stp herunterzuladen.

      Login
    • 239019.igs

      Sie müssen angemeldet sein um 239019.igs herunterzuladen.

      Login
    • 239019.jt

      Sie müssen angemeldet sein um 239019.jt herunterzuladen.

      Login
    • 239019.dwg

      Sie müssen angemeldet sein um 239019.dwg herunterzuladen.

      Login
    • 239000m_E.dxf

      Sie müssen angemeldet sein um 239000m_E.dxf herunterzuladen.

      Login
Traufenstütze zum Abspannen der Leitungen / Seile NIRO
Traufenstütze zum Abspannen der Leitungen,
Abstand zwischen Wand und
Leitungen verstellbar
Werkstoff: NIRO
Aufnahme Rd: 7-10 mm

Fabrikat: DEHN
Typ: TS 7.10 V1.45 1.75M V2A
Art.-Nr.: 239019
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Verstellbereich (l1) 1,45-1,75 m
Aufnahme Rd 7-10 mm

Artikel 239019 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 239019 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Abspannkloben

Zum Befestigen / Abspannen der Leitungen / des Seiles an der Wand.

1 Produkt

Art.-Nr. 241009 ASK 8 150 40 2XB10.5 V2A

GTIN 4013364072985, Zolltarifnr. (EU): 85389099, Bruttogewicht: 383.21 g, VPE: 20.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 241009.stp

      Sie müssen angemeldet sein um 241009.stp herunterzuladen.

      Login
    • 241009.igs

      Sie müssen angemeldet sein um 241009.igs herunterzuladen.

      Login
    • 241009.jt

      Sie müssen angemeldet sein um 241009.jt herunterzuladen.

      Login
    • 241009.dwg

      Sie müssen angemeldet sein um 241009.dwg herunterzuladen.

      Login
    • 241009m_D.dxf

      Sie müssen angemeldet sein um 241009m_D.dxf herunterzuladen.

      Login
Abspannkloben
Abspannkloben zum Befestigen/Abspannen
der Ableitung an der Wand
oder Fassade
Werkstoff: NIRO
Abmessung: 150 x 40 x 6 mm
Aufnahme Rd: 8 mm

Fabrikat: DEHN
Typ: ASK 8 150 40 2XB10.5 V2A
Art.-Nr.: 241009
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Abmessung (l x b x t) 150 x 40 x 6 mm
Aufnahme Rd 8 mm

Artikel 241009 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 241009 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
