Art.-Nr. 908300 DG MU 3PY 208 3W+G

GTIN 4013364148680, Zolltarifnr. (EU): 85363030, Bruttogewicht: 323.70 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PY 208 3W+G R
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/208 V Wye Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/208 V Wye
Schutzpegel [L-G]/[L-L]: 600 Vpk / 1200 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PY 208 3W+G
Art.-Nr.: 908300
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	180 V / 360 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	600 V / 1200 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	120 V / 208 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	180 V / 360 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	600 V / 1200 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908300 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908300 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908314 DG MU 3PY 480 3W+G

GTIN 4013364148703, Zolltarifnr. (EU): 85363030, Bruttogewicht: 360.30 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PY 480 3W+G
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 277/480 V Wye Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 277/480 V Wye
Schutzpegel [L-G]/[L-L]: 1200 Vpk / 2400 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PY 480 3W+G
Art.-Nr.: 908314
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	277 V / 480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908314 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908314 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908301 DG MU 3PY 600 3W+G

GTIN 4013364148727, Zolltarifnr. (EU): 85363030, Bruttogewicht: 383.70 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PY 600 3W+G
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 347/600 V Wye Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 347/600 V Wye
Schutzpegel [L-G]/[L-L]: 1500 Vpk/3000 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PY 600 3W+G
Art.-Nr.: 908301
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	510 V / 1020 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1500 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	347 V / 600 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	510 V / 1020 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1500 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908301 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908301 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908305 DG MU 3PY 208 3W+G R

GTIN 4013364148697, Zolltarifnr. (EU): 85363030, Bruttogewicht: 330.90 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PY 208 3W+G R
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/208 V Wye Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/208 V Wye
Schutzpegel [L-G]/[L-L]: 600 Vpk / 1200 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PY 208 3W+G R
Art.-Nr.: 908305
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	180 V / 360 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	600 V / 1200 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	120 V / 208 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	180 V / 360 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	600 V / 1200 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908305 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908305 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908319 DG MU 3PY 480 3W+G R

GTIN 4013364148710, Zolltarifnr. (EU): 85363030, Bruttogewicht: 368.10 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PY 480 3W+G R
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 277/480 V Wye Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 277/480 V Wye
Schutzpegel [L-G]/[L-L]: 1200 Vpk / 2500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PY 480 3W+G R
Art.-Nr.: 908319
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	277 V / 480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908319 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908319 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908306 DG MU 3PY 600 3W+G R

GTIN 4013364148734, Zolltarifnr. (EU): 85363030, Bruttogewicht: 391.20 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PY 600 3W+G R
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 347/600 V Wye Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 347/600 V Wye
Schutzpegel [L-G]/[L-L]: 1500 Vpk/3000 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PY 600 3W+G R
Art.-Nr.: 908306
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	510 V / 1020 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1500 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	347 V / 600 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	510 V / 1020 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1500 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908306 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908306 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908350 DG MU 3PD 480 3W+G

GTIN 4013364148741, Zolltarifnr. (EU): 85363030, Bruttogewicht: 393.70 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

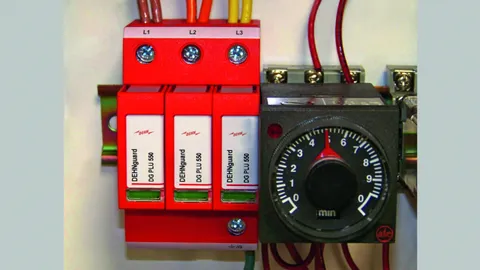

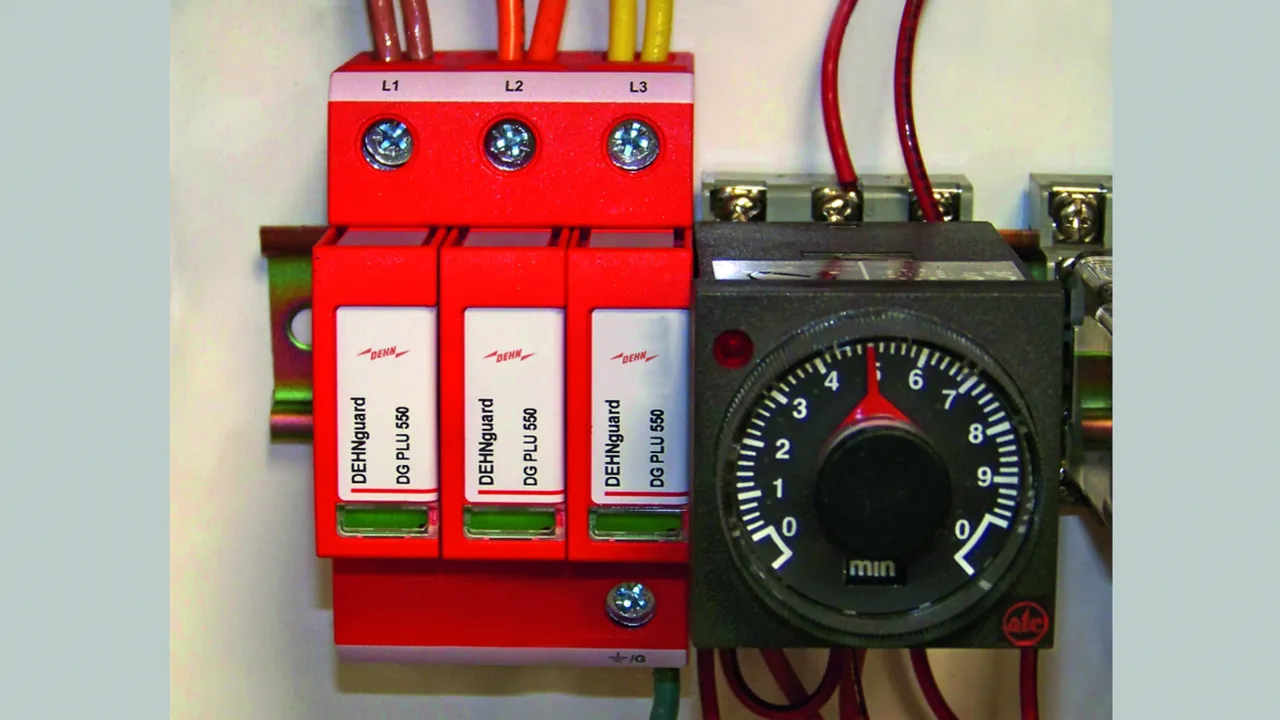

Überspannungs-Ableiter DEHNguard MU 3PD 480 3W+G
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 480 V Delta Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 480 V Delta
Schutzpegel [L-G]/[L-L]: 1800 Vpk/3000 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PD 480 3W+G
Art.-Nr.: 908350
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	480 V / 480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908350 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908350 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908351 DG MU 3PD 240 3W+G

GTIN 4013364148826, Zolltarifnr. (EU): 85363030, Bruttogewicht: 339.90 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard DG MU 3PD 240 3W+G
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240 V Delta Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240 V Delta
Schutzpegel [L-G]/[L-L]: 800 Vpk/1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PD 240 3W+G
Art.-Nr.: 908351
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	240 V / 240 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908351 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908351 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908355 DG MU 3PD 480 3W+G R

GTIN 4013364148758, Zolltarifnr. (EU): 85363030, Bruttogewicht: 400.50 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PD 480 3W+G R
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 480 V Delta Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 480 V Delta
Schutzpegel [L-G]/[L-L]: 1800 Vpk/3000 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PD 480 3W+G R
Art.-Nr.: 908355
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	480 V / 480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908355 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908355 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908356 DG MU 3PD 240 3W+G R

GTIN 4013364148833, Zolltarifnr. (EU): 85363030, Bruttogewicht: 346.30 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard DG MU 3PD 240 3W+G R
3-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240 V Delta Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240 V Delta
Schutzpegel [L-G]/[L-L]: 800 Vpk/1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 3TE

Fabrikat: DEHN
Typ: DG MU 3PD 240 3W+G R
Art.-Nr.: 908356
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	240 V / 240 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908356 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908356 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908340 DG MU 3PY 208 4W+G

GTIN 4013364148840, Zolltarifnr. (EU): 85363030, Bruttogewicht: 412.30 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PY 208 4W+G
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/208 V Delta Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/208 V Wye
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
600 Vpk / 1200 Vpk / 1200 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PY 208 4W+G
Art.-Nr.: 908340
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V / 1200 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	120 V / 120 V / 208 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V / 1200 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908340 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908340 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908341 DG MU 3PY 480 4W+G

GTIN 4013364148864, Zolltarifnr. (EU): 85363030, Bruttogewicht: 449.40 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PY 480 4W+G
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 277/480 V Delta Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 277/480 V Wye
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
1200 Vpk / 1800 Vpk / 2500 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PY 480 4W+G
Art.-Nr.: 908341
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V / 565 V / 770 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1200 V / 1800 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	277 V / 277 V / 480 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V / 565 V / 770 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1200 V / 1800 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908341 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908341 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908342 DG MU 3PY 600 4W+G

GTIN 4013364148765, Zolltarifnr. (EU): 85363030, Bruttogewicht: 473.60 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PY 600 4W+G
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 347/600 V Delta Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 347/600 V Wye
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
1500 Vpk / 2000 Vpk / 3000 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PY 600 4W+G
Art.-Nr.: 908342
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	510 V / 690 V / 1020 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1500 V / 2000 V / 3000 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	347 V / 347 V / 600 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	510 V / 690 V / 1020 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1500 V / 2000 V / 3000 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908345 DG MU 3PY 208 4W+G R

GTIN 4013364148857, Zolltarifnr. (EU): 85363030, Bruttogewicht: 419.50 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PY 208 4W+G R
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/208 V Delta Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/208 V Wye
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
600 Vpk / 1200 Vpk / 1200 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PY 208 4W+G R
Art.-Nr.: 908345
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V / 1200 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	120 V / 120 V / 208 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V / 1200 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908345 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908345 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908346 DG MU 3PY 480 4W+G R

GTIN 4013364148871, Zolltarifnr. (EU): 85363030, Bruttogewicht: 458.30 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PY 480 4W+G
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 277/480 V Wye Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 277/480 V Wye
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
1200 Vpk / 1800 Vpk / 2500 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PY 480 4W+G R
Art.-Nr.: 908346
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V / 565 V / 770 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1200 V / 1800 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	277 V / 277 V / 480 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V / 565 V / 770 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1200 V / 1800 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908346 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908346 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908347 DG MU 3PY 600 4W+G R

GTIN 4013364148772, Zolltarifnr. (EU): 85363030, Bruttogewicht: 481.50 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PY 600 4W+G
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 347/600 V Wye Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 347/600 V Wye
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
1500 Vpk / 2000 Vpk / 3000 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PY 600 4W+G R
Art.-Nr.: 908347
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	510 V / 690 V / 1020 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1500 V / 2000 V / 3000 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	347 V / 347 V / 600 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	510 V / 690 V / 1020 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1500 V / 2000 V / 3000 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908347 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908347 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908343 DG MU 3PH 240 4W+G

GTIN 4013364148789, Zolltarifnr. (EU): 85363030, Bruttogewicht: 424.80 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PH 240 4W+G
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/240 V High Leg Delta Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/240 V High Leg Delta
Schutzpegel [L-N]/[H-N]/[L-G]/[H-G]/[L-L]/[L-H]/[N-G]:
700 Vpk / 800 Vpk / 1200 Vpk / 1500 Vpk / 1500 Vpk / 1500 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PH 240 4W+G
Art.-Nr.: 908343
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	230 V / 275 V / 410 V / 455 V / 460 V / 505 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	700 V / 800 V / 1200 V / 1500 V / 1500 V / 1500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (U_N )	120 V / 208 V / 120 V / 208 V / 240 V / 240 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	230 V / 275 V / 410 V / 455 V / 460 V / 505 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	700 V / 800 V / 1200 V / 1500 V / 1500 V / 1500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase High Leg Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908343 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908343 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908344 DG MU 3PH 480 4W+G

GTIN 4013364148802, Zolltarifnr. (EU): 85363030, Bruttogewicht: 456.50 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PH 480 4W+G
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240/480 V High Leg Delta Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240/480 V High Leg Delta
Schutzpegel [L-N]/[H-N]/[L-G]/[H-G]/[L-L]/[L-H]/[N-G]:
1200 Vpk / 1500 Vpk / 1800 Vpk / 2000 Vpk / 2500 Vpk / 2500 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PH 480 4W+G
Art.-Nr.: 908344
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	385 V / 510 V / 565 V / 690 V / 770 V / 895 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	1200 V / 1500 V / 1800 V / 2000 V / 2500 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (U_N )	240 V / 416 V / 240 V / 416 V / 480 V / 480 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	385 V / 510 V / 565 V / 690 V / 770 V / 895 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	1200 V / 1500 V / 1800 V / 2000 V / 2500 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase High Leg Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908344 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908344 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908348 DG MU 3PH 240 4W+G R

GTIN 4013364148796, Zolltarifnr. (EU): 85363030, Bruttogewicht: 432.50 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PH 240 4W+G R
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/240 V High Leg Delta Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/240 V High Leg Delta
Schutzpegel [L-N]/[H-N]/[L-G]/[H-G]/[L-L]/[L-H]/[N-G]:
700 Vpk / 800 Vpk / 1200 Vpk / 1500 Vpk / 1500 Vpk / 1500 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PH 240 4W+G R
Art.-Nr.: 908348
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	230 V / 275 V / 410 V / 455 V / 460 V / 505 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	700 V / 800 V / 1200 V / 1500 V / 1500 V / 1500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (U_N )	120 V / 208 V / 120 V / 208 V / 240 V / 240 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	230 V / 275 V / 410 V / 455 V / 460 V / 505 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	700 V / 800 V / 1200 V / 1500 V / 1500 V / 1500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase High Leg Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908348 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908348 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908349 DG MU 3PH 480 4W+G R

GTIN 4013364148819, Zolltarifnr. (EU): 85363030, Bruttogewicht: 464.40 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU 3PH 480 4W+G R
4-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240/480 V High Leg Delta Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240/480 V High Leg Delta
Schutzpegel [L-N]/[H-N]/[L-G]/[H-G]/[L-L]/[L-H]/[N-G]:
1200 Vpk / 1500 Vpk / 1800 Vpk / 2000 Vpk / 2500 Vpk / 2500 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 4TE

Fabrikat: DEHN
Typ: DG MU 3PH 480 4W+G R
Art.-Nr.: 908349
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	385 V / 510 V / 565 V / 690 V / 770 V / 895 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	1200 V / 1500 V / 1800 V / 2000 V / 2500 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (U_N )	240 V / 416 V / 240 V / 416 V / 480 V / 480 V / 0 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	385 V / 510 V / 565 V / 690 V / 770 V / 895 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	1200 V / 1500 V / 1800 V / 2000 V / 2500 V / 2500 V / 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	3 Phase High Leg Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908349 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908349 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908190 DG MU SP 240 3W+G

GTIN 4013364148604, Zolltarifnr. (EU): 85363030, Bruttogewicht: 235.10 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU SP 240 3W+G
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/240 V - 127/254 V Split Phase Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/240 V - 127/254 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 700 Vpk / 1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU SP 240 3W+G
Art.-Nr.: 908190
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	230 V / 460 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	700 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	127 V / 254 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	230 V / 460 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	700 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Split Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908190 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908190 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908192 DG MU SP 480 3W+G

GTIN 4013364148628, Zolltarifnr. (EU): 85363030, Bruttogewicht: 254.10 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU SP 480 3W+G
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240/480 V Split Phase Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240/480 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 1200 Vpk / 2500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU SP 480 3W+G
Art.-Nr.: 908192
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	240 V / 480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Split Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908192 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908192 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908195 DG MU SP 240 3W+G R

GTIN 4013364148611, Zolltarifnr. (EU): 85363030, Bruttogewicht: 241.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU SP 240 3W+G R
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/240 V - 127/254 V Split Phase Systeme
mit Fernmeldekontakt
ANSI/UL 1449 sOpen-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/240 V - 127/254 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 700 Vpk / 1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU SP 240 3W+G R
Art.-Nr.: 908195
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	230 V / 460 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	700 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	127 V / 254 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	230 V / 460 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	700 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Split Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908195 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908195 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908197 DG MU SP 480 3W+G R

GTIN 4013364148635, Zolltarifnr. (EU): 85363030, Bruttogewicht: 259.30 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU SP 480 3W+G R
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240/480 V Split Phase Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240/480 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 1200 Vpk / 2500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU SP 480 3W+G R
Art.-Nr.: 908197
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	240 V / 480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1200 V / 2500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Split Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908197 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908197 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908214 DG MU SPN 240 3W+G

GTIN 4013364267961, Zolltarifnr. (EU): 85363030, Bruttogewicht: 331.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU SPN 240 3W+G
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 127/254 V Split Phase Systeme
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 127/254 V Split Phase Systeme
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
600 Vpk / 1200 Vpk / 1200 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU SPN 240 3W+G
Art.-Nr.: 908214
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V/ 1200 V/ 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	127 V / 254 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V/ 1200 V/ 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Split Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908214 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908214 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908219 DG MU SPN 240 3W+G R

GTIN 4013364267978, Zolltarifnr. (EU): 85363030, Bruttogewicht: 338.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU SPN 240 3W+G R
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 127/254 V Split Phase Systeme
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 127/254 V Split Phase Systeme
Schutzpegel [L-N]/[L-G]/[L-L]/[N-G]:
600 Vpk / 1200 Vpk / 1200 Vpk / 600 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU SPN 240 3W+G R
Art.-Nr.: 908219
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V/ 1200 V/ 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	127 V / 254 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V/ 1200 V/ 600 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Split Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908219 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908219 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908203 DG MU CGD 240 3W+G

GTIN 4013364148642, Zolltarifnr. (EU): 85363030, Bruttogewicht: 240.80 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU CGD 240 3W+G
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/240 V Corner Grounded Delta
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/240 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 800 Vpk / 1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU CGD 240 3W+G
Art.-Nr.: 908203
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	240 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Corner Grounded Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908203 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908203 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908204 DG MU CGD 480 3W+G

GTIN 4013364148666, Zolltarifnr. (EU): 85363030, Bruttogewicht: 275.10 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU CGD 480 3W+G
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240/480 V Corner Grounded Delta
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240/480 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 1800 Vpk / 3000 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU CGD 480 3W+G
Art.-Nr.: 908204
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Corner Grounded Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908204 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908204 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908208 DG MU CGD 240 3W+G R

GTIN 4013364148659, Zolltarifnr. (EU): 85363030, Bruttogewicht: 246.40 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU CGD 240 3W+G R
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 120/240 V Corner Grounded Delta
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 120/240 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 800 Vpk / 1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU CGD 240 3W+G R
Art.-Nr.: 908208
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	240 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	800 V / 1500 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Corner Grounded Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908208 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908208 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908209 DG MU CGD 480 3W+G R

GTIN 4013364148673, Zolltarifnr. (EU): 85363030, Bruttogewicht: 282.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard MU CGD 480 3W+G R
2-poliger, modularer, steckbarer Überspannungs-Ableiter
für 240/480 V Corner Grounded Delta
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240/480 V Split Phase Systeme
Schutzpegel [L-G]/[L-L]: 1800 Vpk / 3000 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 2TE

Fabrikat: DEHN
Typ: DG MU CGD 480 3W+G R
Art.-Nr.: 908209
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC [L-G] / [L-L] (U_N )	480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Corner Grounded Delta
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	2.5 mm² / 14 AWG
Anschlussquerschnitt (max.)	25 mm²/ 4 AWG
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908070 DG SU 1P 120

GTIN 4013364148499, Zolltarifnr. (EU): 85363030, Bruttogewicht: 123.80 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard SU 1P 120
1-poliger, modularer, steckbarer Überspannungs-Ableiter
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 127 V Single Phase
Schutzpegel: 700 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 1TE

Fabrikat: DEHN
Typ: DG SU 1P 120
Art.-Nr.: 908070
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC (MCOV)	230 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	700 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC (U_N )	127 Vac
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC (MCOV)	230 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	700 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Single Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	14 AWG / 2,5 mm²
Anschlussquerschnitt (max.)	2 AWG / 35 mm²
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908074 DG SU 1P 240

GTIN 4013364148567, Zolltarifnr. (EU): 85363030, Bruttogewicht: 133.30 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard SU 1P 240
1-poliger, modularer, steckbarer Überspannungs-Ableiter
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 277 V Single Phase
Schutzpegel: 1200 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 1TE

Fabrikat: DEHN
Typ: DG SU 1P 240
Art.-Nr.: 908074
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC (MCOV)	385 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1200 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Nennspannung AC (U_N )	277 Vac
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC (MCOV)	385 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1200 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Single Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	14 AWG / 2,5 mm²
Anschlussquerschnitt (max.)	2 AWG / 35 mm²
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908074 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908074 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908076 DG SU 1P 347

GTIN 4013364148581, Zolltarifnr. (EU): 85363030, Bruttogewicht: 140.80 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard SU 1P 347
1-poliger, modularer, steckbarer Überspannungs-Ableiter
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240 V / 254 / 277 V Single Phase
Schutzpegel: 1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 1TE

Fabrikat: DEHN
Typ: DG SU 1P 347
Art.-Nr.: 908076
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC (MCOV)	510 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1500 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC (U_N )	347 Vac
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC (MCOV)	510 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1500 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Single Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	14 AWG / 2,5 mm²
Anschlussquerschnitt (max.)	2 AWG / 35 mm²
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	UL, CSA
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908076 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908076 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908090 DG SU 1P 120 R

GTIN 4013364148550, Zolltarifnr. (EU): 85363030, Bruttogewicht: 127.70 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard SU 1P 120
1-poliger, modularer, steckbarer Überspannungs-Ableiter
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 127 V Single Phase
Schutzpegel: 700 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 1TE

Fabrikat: DEHN
Typ: DG SU 1P 120 R
Art.-Nr.: 908090
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC (MCOV)	230 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	700 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC (U_N )	127 Vac
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC (MCOV)	230 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	700 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Single Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	14 AWG / 2,5 mm²
Anschlussquerschnitt (max.)	2 AWG / 35 mm²
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908090 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908090 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908094 DG SU 1P 240 R

GTIN 4013364148574, Zolltarifnr. (EU): 85363030, Bruttogewicht: 136.60 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard SU 1P 240
1-poliger, modularer, steckbarer Überspannungs-Ableiter
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 277 V Single Phase
Schutzpegel: 1200 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 1TE

Fabrikat: DEHN
Typ: DG SU 1P 240 R
Art.-Nr.: 908094
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC (MCOV)	385 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1200 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Nennspannung AC (U_N )	277 Vac
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC (MCOV)	385 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1200 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Single Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	14 AWG / 2,5 mm²
Anschlussquerschnitt (max.)	2 AWG / 35 mm²
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908094 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908094 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 908096 DG SU 1P 347 R

GTIN 4013364148598, Zolltarifnr. (EU): 85363030, Bruttogewicht: 144.60 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard SU 1P 347
1-poliger, modularer, steckbarer Überspannungs-Ableiter
mit Fernmeldekontakt
ANSI/UL 1449 Open-Type 1 SPD
Keine zusätzlichen Überstromschutzgeräte erforderlich
Systemnennspannung: 240 V / 254 / 277 V Single Phase
Schutzpegel: 1500 Vpk
Nennableitstoßstrom (8/20): 20 kA
Max. Ableitstoßstrom (8/20): 50 kA
Kurzschlußfestigkeit (SCCR): 200 kA
Defektanzeige
Breite: 1TE

Fabrikat: DEHN
Typ: DG SU 1P 347 R
Art.-Nr.: 908096
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach ANSI/UL 1449	Open-Type 1 SPD
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Höchste Dauerspannung AC (MCOV)	510 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1500 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

SPD nach ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD nach CSA-C22.2 No. 269.1	Type 4-1 Component Assembly
Nennspannung AC (U_N )	347 Vac
Frequenz	50 / 60 Hz
Höchste Dauerspannung AC (MCOV)	510 Vac
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel (VPR)	1500 V_pk
Max. netzseitiger Überstromschutz	nicht notwendig
Kurzschlussfestigkeit (SCCR)	200 kA
Anwendbar in Stromversorgungssystem	Single Phase
Betriebstemperaturbereich (T_U )	-40°C…+85°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	14 AWG / 2,5 mm²
Anschlussquerschnitt (max.)	2 AWG / 35 mm²
Anzugsdrehmoment	35-45 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 16-22 / 1.5 mm² - 0.34mm²
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
Erweiterte technische Daten:	---------------------------------
Max. Ableitstoßstrom (8/20) (I_max )	50 kA

Artikel 908096 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 908096 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard M UL-Serie

DEHNguard MU 3PY ... 3W+G

Art.-Nr. 908300 DG MU 3PY 208 3W+G

Sie müssen angemeldet sein um 908214.stp herunterzuladen.

Sie müssen angemeldet sein um 908214.igs herunterzuladen.

Sie müssen angemeldet sein um 908214.jt herunterzuladen.

Sie müssen angemeldet sein um 908214.dwg herunterzuladen.

Sie müssen angemeldet sein um 908300m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.908300.wspak herunterzuladen.

Sie müssen angemeldet sein um 908300_eplan.zip herunterzuladen.

Artikel 908300 wurde zum Merkzettel hinzugefügt.

Artikel 908300 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 908314 DG MU 3PY 480 3W+G

Sie müssen angemeldet sein um 908214.stp herunterzuladen.

Sie müssen angemeldet sein um 908214.igs herunterzuladen.

Sie müssen angemeldet sein um 908214.jt herunterzuladen.

Sie müssen angemeldet sein um 908214.dwg herunterzuladen.

Sie müssen angemeldet sein um 908314m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.908314.wspak herunterzuladen.

Sie müssen angemeldet sein um 908314_eplan.zip herunterzuladen.

Artikel 908314 wurde zum Merkzettel hinzugefügt.

Artikel 908314 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 908301 DG MU 3PY 600 3W+G

Sie müssen angemeldet sein um 908214.stp herunterzuladen.

Sie müssen angemeldet sein um 908214.igs herunterzuladen.

Sie müssen angemeldet sein um 908214.jt herunterzuladen.

Sie müssen angemeldet sein um 908214.dwg herunterzuladen.

Sie müssen angemeldet sein um 908301m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.908301.wspak herunterzuladen.

Sie müssen angemeldet sein um 908301_eplan.zip herunterzuladen.

Artikel 908301 wurde zum Merkzettel hinzugefügt.

Artikel 908301 wurde zum Warenkorb hinzugefügt.

DEHNguard MU 3PY ... 3W+G R

Art.-Nr. 908305 DG MU 3PY 208 3W+G R

Sie müssen angemeldet sein um 908219.stp herunterzuladen.

Sie müssen angemeldet sein um 908219.igs herunterzuladen.

Sie müssen angemeldet sein um 908219.jt herunterzuladen.

Sie müssen angemeldet sein um 908219.dwg herunterzuladen.

Sie müssen angemeldet sein um 908305m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.908305.wspak herunterzuladen.

Sie müssen angemeldet sein um 908305_eplan.zip herunterzuladen.

Artikel 908305 wurde zum Merkzettel hinzugefügt.

Artikel 908305 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 908319 DG MU 3PY 480 3W+G R

Sie müssen angemeldet sein um 908219.stp herunterzuladen.

Sie müssen angemeldet sein um 908219.igs herunterzuladen.

Sie müssen angemeldet sein um 908219.jt herunterzuladen.

Sie müssen angemeldet sein um 908219.dwg herunterzuladen.

Sie müssen angemeldet sein um 908319m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.908319.wspak herunterzuladen.

Sie müssen angemeldet sein um 908319_eplan.zip herunterzuladen.

Artikel 908319 wurde zum Merkzettel hinzugefügt.

Artikel 908319 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 908306 DG MU 3PY 600 3W+G R

Sie müssen angemeldet sein um 908219.stp herunterzuladen.

Sie müssen angemeldet sein um 908219.igs herunterzuladen.

Sie müssen angemeldet sein um 908219.jt herunterzuladen.

Sie müssen angemeldet sein um 908219.dwg herunterzuladen.

Sie müssen angemeldet sein um 908306m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.908306.wspak herunterzuladen.

Sie müssen angemeldet sein um 908306_eplan.zip herunterzuladen.

Artikel 908306 wurde zum Merkzettel hinzugefügt.

Artikel 908306 wurde zum Warenkorb hinzugefügt.

DEHNguard MU 3PD ... 3W+G

Art.-Nr. 908350 DG MU 3PD 480 3W+G

Sie müssen angemeldet sein um 908214.stp herunterzuladen.

Sie müssen angemeldet sein um 908214.igs herunterzuladen.

Sie müssen angemeldet sein um 908214.jt herunterzuladen.

Sie müssen angemeldet sein um 908214.dwg herunterzuladen.

Sie müssen angemeldet sein um 908350m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.908350.wspak herunterzuladen.

Sie müssen angemeldet sein um 908350_eplan.zip herunterzuladen.

Artikel 908350 wurde zum Merkzettel hinzugefügt.

Artikel 908350 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 908351 DG MU 3PD 240 3W+G

Sie müssen angemeldet sein um 908214.stp herunterzuladen.

Sie müssen angemeldet sein um 908214.igs herunterzuladen.

Sie müssen angemeldet sein um 908214.jt herunterzuladen.

Sie müssen angemeldet sein um 908214.dwg herunterzuladen.

Sie müssen angemeldet sein um 908351m_E.dxf herunterzuladen.
