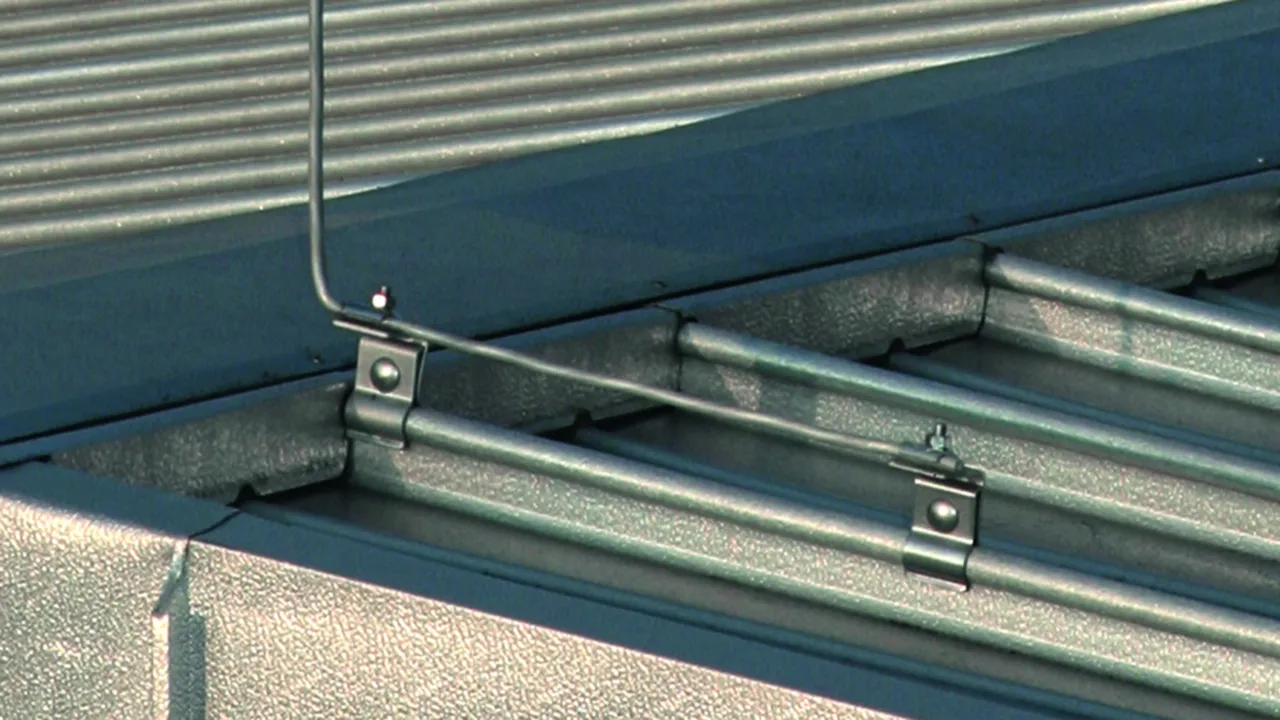

Dachleitungshalter für Metalldächer

Für die Befestigung von zusätzlichen Fangeinrichtungen auf Metalldächern.
Bei der Verwendung von zwei für das entsprechende Dachprofil geprüften Dachleitungshaltern (Klemmen / Klemmbock) ist die Blitzstromtragfähigkeit mit 100 kA (10/350 µs) gegeben.

Für Rundstehfalz-Dächer, mit Klemmbock

2 Produkte

Art.-Nr. 223010 DLH KB 6.10 RSF20.25 V2A

GTIN 4013364092778, Zolltarifnr. (EU): 85389099, Bruttogewicht: 186.30 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223010.stp

      Sie müssen angemeldet sein um 223010.stp herunterzuladen.

      Login
    • 223010.igs

      Sie müssen angemeldet sein um 223010.igs herunterzuladen.

      Login
    • 223010.jt

      Sie müssen angemeldet sein um 223010.jt herunterzuladen.

      Login
    • 223010.dwg

      Sie müssen angemeldet sein um 223010.dwg herunterzuladen.

      Login
    • 223010m_D.dxf

      Sie müssen angemeldet sein um 223010m_D.dxf herunterzuladen.

      Login
Dachleitungshalter für Metalldach mit Klemmbock NIRO (Rundstehfalz)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen,
oder Fangstangen auf Metalldächern
z.B. (Art.-Nr. 123 021).
Bei der Verwendung von 2 Stück der geprüften
Dachleitungshalter (Klemmen) für das entsprechende
Dachprofil ist die Blitzstromtragfähigkeit mit 100 kA
(10/350) gegeben.
Werkstoff Dachleitungshalter: NIRO
Klemmbereich: Ø20-25 mm
Leitunghalter Modell: Klemmbock
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 6-10 mm
Leitungsführung: fest
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DLH KB 6.10 RSF20.25 V2A
Art.-Nr.: 223010
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Dachleitungshalter NIRO
Klemmbereich Ø20-25 mm
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 6-10 mm
Leitungsführung fest
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 223010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 223040 DLH KB 6.10 RSF20.25 AL

GTIN 4013364096752, Zolltarifnr. (EU): 85389099, Bruttogewicht: 102.30 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223010.stp

      Sie müssen angemeldet sein um 223010.stp herunterzuladen.

      Login
    • 223010.igs

      Sie müssen angemeldet sein um 223010.igs herunterzuladen.

      Login
    • 223010.jt

      Sie müssen angemeldet sein um 223010.jt herunterzuladen.

      Login
    • 223010.dwg

      Sie müssen angemeldet sein um 223010.dwg herunterzuladen.

      Login
    • 223010m_D.dxf

      Sie müssen angemeldet sein um 223010m_D.dxf herunterzuladen.

      Login
Dachleitungshalter Metalldach für mit Klemmbock Al (Rundstehfalz)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen,
oder Fangstangen auf Metalldächern
z.B. (Art.-Nr. 123 021).
Bei der Verwendung von 2 Stück der geprüften
Dachleitungshalter (Klemmen) für das entsprechende
Dachprofil ist die Blitzstromtragfähigkeit mit 100 kA
(10/350) gegeben.
Werkstoff Dachleitungshalter: Al
Klemmbereich: Ø20-25 mm
Leitunghalter Modell: Klemmbock
Werkstoff Leitungshalter: Al
Leitungshalter Aufnahme Rd: 6-10 mm
Leitungsführung: fest
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DLH KB 6.10 RSF20.25 AL
Art.-Nr.: 223040
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Dachleitungshalter Al
Klemmbereich Ø20-25 mm
Werkstoff Leitungshalter Al
Leitungshalter Aufnahme Rd 6-10 mm
Leitungsführung fest
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 223040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Für Rundstehfalz-Dächer, mit DEHNgrip

2 Produkte

Art.-Nr. 223011 DLH DG 8 RSF20.25 V2A

GTIN 4013364092785, Zolltarifnr. (EU): 85389099, Bruttogewicht: 170.02 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223011.stp

      Sie müssen angemeldet sein um 223011.stp herunterzuladen.

      Login
    • 223011.igs

      Sie müssen angemeldet sein um 223011.igs herunterzuladen.

      Login
    • 223011.jt

      Sie müssen angemeldet sein um 223011.jt herunterzuladen.

      Login
    • 223011.dwg

      Sie müssen angemeldet sein um 223011.dwg herunterzuladen.

      Login
    • 223011m_D.dxf

      Sie müssen angemeldet sein um 223011m_D.dxf herunterzuladen.

      Login
Dachleitungshalter Metalldach mit DEHNgrip NIRO (Rundstehfalz)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen
Werkstoff Dachleitungshalter: NIRO
Klemmbereich: Ø20-25 mm
Leitunghalter Modell: DEHNgrip
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 8 mm
Leitungsführung: lose
Normenbezug: DIN EN 62561-4

Fabrikat: DEHN
Typ: DLH DG 8 RSF20.25 V2A
Art.-Nr.: 223011
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Dachleitungshalter NIRO
Klemmbereich Ø20-25 mm
Bauhöhe Leitungshalter 20 mm
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 8 mm
Leitungsführung lose
Normenbezug DIN EN 62561-4

Artikel 223011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 223041 DLH DG 8 RSF20.25 AL

GTIN 4013364096769, Zolltarifnr. (EU): 85389099, Bruttogewicht: 99.02 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223011.stp

      Sie müssen angemeldet sein um 223011.stp herunterzuladen.

      Login
    • 223011.igs

      Sie müssen angemeldet sein um 223011.igs herunterzuladen.

      Login
    • 223011.igs

      Sie müssen angemeldet sein um 223011.igs herunterzuladen.

      Login
    • 223011.dwg

      Sie müssen angemeldet sein um 223011.dwg herunterzuladen.

      Login
    • 223011m_D.dxf

      Sie müssen angemeldet sein um 223011m_D.dxf herunterzuladen.

      Login
Dachleitungshalter Metalldach mit DEHNgrip Al (Rundstehfalz)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen auf
Metalldächern
Werkstoff Dachleitungshalter: Al
Klemmbereich: Ø20-25 mm
Leitunghalter Modell: DEHNgrip
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 8 mm
Leitungsführung: lose
Normenbezug: DIN EN 62561-4

Fabrikat: DEHN
Typ: DLH DG 8 RSF20.25 AL
Art.-Nr.: 223041
oder gleichwertig.



Technische Daten

Werkstoff Dachleitungshalter Al
Klemmbereich Ø20-25 mm
Bauhöhe Leitungshalter 20 mm
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 8 mm
Leitungsführung lose
Normenbezug DIN EN 62561-4

Artikel 223041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Für Klemmfalz-Dächer, mit Klemmbock (z. B. RIB-ROOF Speed 500 Fa. Zambelli)

1 Produkt

Art.-Nr. 223070 DLH KB 6.10 KF18.22 AL

GTIN 4013364108738, Zolltarifnr. (EU): 85389099, Bruttogewicht: 105.62 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223070.stp

      Sie müssen angemeldet sein um 223070.stp herunterzuladen.

      Login
    • 223070.igs

      Sie müssen angemeldet sein um 223070.igs herunterzuladen.

      Login
    • 223070.jt

      Sie müssen angemeldet sein um 223070.jt herunterzuladen.

      Login
    • 223070.dwg

      Sie müssen angemeldet sein um 223070.dwg herunterzuladen.

      Login
    • 223070m_D.dxf

      Sie müssen angemeldet sein um 223070m_D.dxf herunterzuladen.

      Login
Dachleitungshalter Metalldach mit Klemmbock Al (Klemmfalz)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen,
oder Fangstangen auf Metalldächern
z.B. (Art.-Nr. 123 021).
Bei der Verwendung von 2 Stück der geprüften
Dachleitungshalter (Klemmen) für das entsprechende
Dachprofil ist die Blitzstromtragfähigkeit mit 100 kA
(10/350) gegeben.
Werkstoff Dachleitungshalter: Al
Klemmbereich: ca. 18 / 22 mm
Leitunghalter Modell: Klemmbock
Werkstoff Leitungshalter: Al
Leitungshalter Aufnahme Rd: 6-10 mm
Leitungsführung: fest
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DLH KB 6.10 KF18.22 AL
Art.-Nr.: 223070
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Dachleitungshalter Al
Klemmbereich ca. 18 / 22 mm
Werkstoff Leitungshalter Al
Leitungshalter Aufnahme Rd 6-10 mm
Leitungsführung fest
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 223070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Für Klemmfalz-Dächer, mit DEHNgrip (z. B. RIB-ROOF Speed 500 Fa. Zambelli)

1 Produkt

Art.-Nr. 223071 DLH DG 8 KF18.22 AL

GTIN 4013364108745, Zolltarifnr. (EU): 85389099, Bruttogewicht: 96.80 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223071.stp

      Sie müssen angemeldet sein um 223071.stp herunterzuladen.

      Login
    • 223071.igs

      Sie müssen angemeldet sein um 223071.igs herunterzuladen.

      Login
    • 223071.jt

      Sie müssen angemeldet sein um 223071.jt herunterzuladen.

      Login
    • 223071.dwg

      Sie müssen angemeldet sein um 223071.dwg herunterzuladen.

      Login
    • 223071m_D.dxf

      Sie müssen angemeldet sein um 223071m_D.dxf herunterzuladen.

      Login
Dachleitungshalter Metalldach mit Leitungshalter DEHNgrip Al (Klemmfalz)
Dachleitungshalter, für Metalldächer für die Befestigung
von zusätzlichen Fangeinrichtungen,
Werkstoff Dachleitungshalter: Al
Klemmbereich: ca. 18 / 22 mm
Leitunghalter Modell: DEHNgrip
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 8 mm
Leitungsführung: lose
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DLH DG 8 KF18.22 AL
Art.-Nr.: 223071
oder gleichwertig.



Technische Daten

Werkstoff Dachleitungshalter Al
Klemmbereich ca. 18 / 22 mm
Bauhöhe Leitungshalter 20 mm
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 8 mm
Leitungsführung lose
Normenbezug DIN EN 62561-1

Artikel 223071 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223071 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Für Stehfalz-Dächer, mit Klemmbock

1 Produkt

Art.-Nr. 365059 FK KB 6.10 KBF0.7 8 W V2A

GTIN 4013364091856, Zolltarifnr. (EU): 85359000, Bruttogewicht: 136.30 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 365059.stp

      Sie müssen angemeldet sein um 365059.stp herunterzuladen.

      Login
    • 365059.igs

      Sie müssen angemeldet sein um 365059.igs herunterzuladen.

      Login
    • 365059.jt

      Sie müssen angemeldet sein um 365059.jt herunterzuladen.

      Login
    • 365059.dwg

      Sie müssen angemeldet sein um 365059.dwg herunterzuladen.

      Login
    • 365059m_D.dxf

      Sie müssen angemeldet sein um 365059m_D.dxf herunterzuladen.

      Login
Falzklemme mit vergrößerter Anschlussfläche (gewinkelt) NIRO
Falzklemmen, mit vergrößerter Anschlussfläche für die Befestigung von zusätzlichen Fangeinrichtungen,
oder Fangstangen auf Metalldächern
z.B. (Art.-Nr. 123 021).
Bei der Verwendung von 2 Stück der geprüften
Dachleitungshalter (Klemmen) für das entsprechende
Dachprofil ist die Blitzstromtragfähigkeit mit 100 kA
(10/350) gegeben.
Werkstoff Dachleitungshalter: NIRO
Klemmbereich: 0,7-8 mm
Leitunghalter Modell: Klemmbock
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 6-10 mm
Leitungsführung: fest
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: FK KB 6.10 KBF0.7 8 W V2A
Art.-Nr.: 365059
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Dachleitungshalter NIRO
Klemmbereich 0,7-8 mm
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 6-10 mm
Leitungsführung fest
Normenbezug DIN EN 62561-1

Artikel 365059 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 365059 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Für Stehfalz-Dächer, mit DEHNgrip

1 Produkt

Art.-Nr. 223031 DLH DG 8 SF0.7 8 V2A

GTIN 4013364092815, Zolltarifnr. (EU): 85389099, Bruttogewicht: 119.30 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223031.stp

      Sie müssen angemeldet sein um 223031.stp herunterzuladen.

      Login
    • 223031.igs

      Sie müssen angemeldet sein um 223031.igs herunterzuladen.

      Login
    • 223031.jt

      Sie müssen angemeldet sein um 223031.jt herunterzuladen.

      Login
    • 223031.dwg

      Sie müssen angemeldet sein um 223031.dwg herunterzuladen.

      Login
    • 223031m_D.dxf

      Sie müssen angemeldet sein um 223031m_D.dxf herunterzuladen.

      Login
Dachleitungshalter Metalldach mit DEHNgrip NIRO (Stehfalz)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen auf
Metalldächern
Werkstoff Dachleitungshalter: NIRO
Klemmbereich: 0,7-8 mm
Leitunghalter Modell: DEHNgrip
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 8 mm
Leitungsführung: lose
Normenbezug: DIN EN 62561-4

Fabrikat: DEHN
Typ: DLH DG 8 SF0.7 8 V2A
Art.-Nr.: 223031
oder gleichwertig.



Technische Daten

Werkstoff Dachleitungshalter NIRO
Klemmbereich 0,7-8 mm
Bauhöhe Leitungshalter 20 mm
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 8 mm
Leitungsführung lose
Normenbezug DIN EN 62561-4

Artikel 223031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Für Trapez-Dächer, mit Klemmbock

Zum Einhängen in die Befestigungsschrauben des Daches.

1 Produkt

Art.-Nr. 223020 DLH KB 6.10 TD B8.5 V2A

GTIN 4013364092792, Zolltarifnr. (EU): 85389099, Bruttogewicht: 123.30 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223020.stp

      Sie müssen angemeldet sein um 223020.stp herunterzuladen.

      Login
    • 223020.igs

      Sie müssen angemeldet sein um 223020.igs herunterzuladen.

      Login
    • 223020.jt

      Sie müssen angemeldet sein um 223020.jt herunterzuladen.

      Login
    • 223020.dwg

      Sie müssen angemeldet sein um 223020.dwg herunterzuladen.

      Login
    • 223020m_D.dxf

      Sie müssen angemeldet sein um 223020m_D.dxf herunterzuladen.

      Login
Dachleitungshalter Metalldach mit Klemmbock NIRO (Trapez)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen auf
Metalldächern
Werkstoff Dachleitungshalter: NIRO
Leitunghalter Modell: Klemmbock
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 6-10 mm
Leitungsführung: fest

Fabrikat: DEHN
Typ: DLH KB 6.10 TD B8.5 V2A
Art.-Nr.: 223020
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Dachleitungshalter NIRO
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 6-10 mm
Leitungsführung fest

Artikel 223020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Für Trapez-Dächer, mit DEHNgrip

Zum Einhängen in die Befestigungsschrauben des Daches.

1 Produkt

Art.-Nr. 223021 DLH DG 8 TD B8.5 V2A

GTIN 4013364092808, Zolltarifnr. (EU): 85389099, Bruttogewicht: 105.30 g, VPE: 50.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223021.stp

      Sie müssen angemeldet sein um 223021.stp herunterzuladen.

      Login
    • 223021.igs

      Sie müssen angemeldet sein um 223021.igs herunterzuladen.

      Login
    • 223021.jt

      Sie müssen angemeldet sein um 223021.jt herunterzuladen.

      Login
    • 223021.dwg

      Sie müssen angemeldet sein um 223021.dwg herunterzuladen.

      Login
    • 223021m_D.dxf

      Sie müssen angemeldet sein um 223021m_D.dxf herunterzuladen.

      Login
Dachleitungshalter Metalldach mit DEHNgrip NIRO ( Trapez)
Dachleitungshalter, für Metalldächer für die Befestigung von zusätzlichen Fangeinrichtungen auf
Metalldächern
Werkstoff Dachleitungshalter: NIRO
Leitunghalter Modell: DEHNgrip
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 8 mm
Leitungsführung: lose
Normenbezug: DIN EN 62561-4

Fabrikat: DEHN
Typ: DLH DG 8 TD B8.5 V2A
Art.-Nr.: 223021
oder gleichwertig.



Technische Daten

Werkstoff Dachleitungshalter NIRO
Bauhöhe Leitungshalter 20 mm
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 8 mm
Leitungsführung lose
Normenbezug DIN EN 62561-4

Artikel 223021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
