DEHNventil ZP

Kombi-Ableiter Typ 1 + Typ 2 mit RADAX-Flow-Funkenstrecken-Technologie
Erfüllt lückenlos die Anforderungen der VDE-AR-N 4100 für den Einsatz im Vorzählerbereich

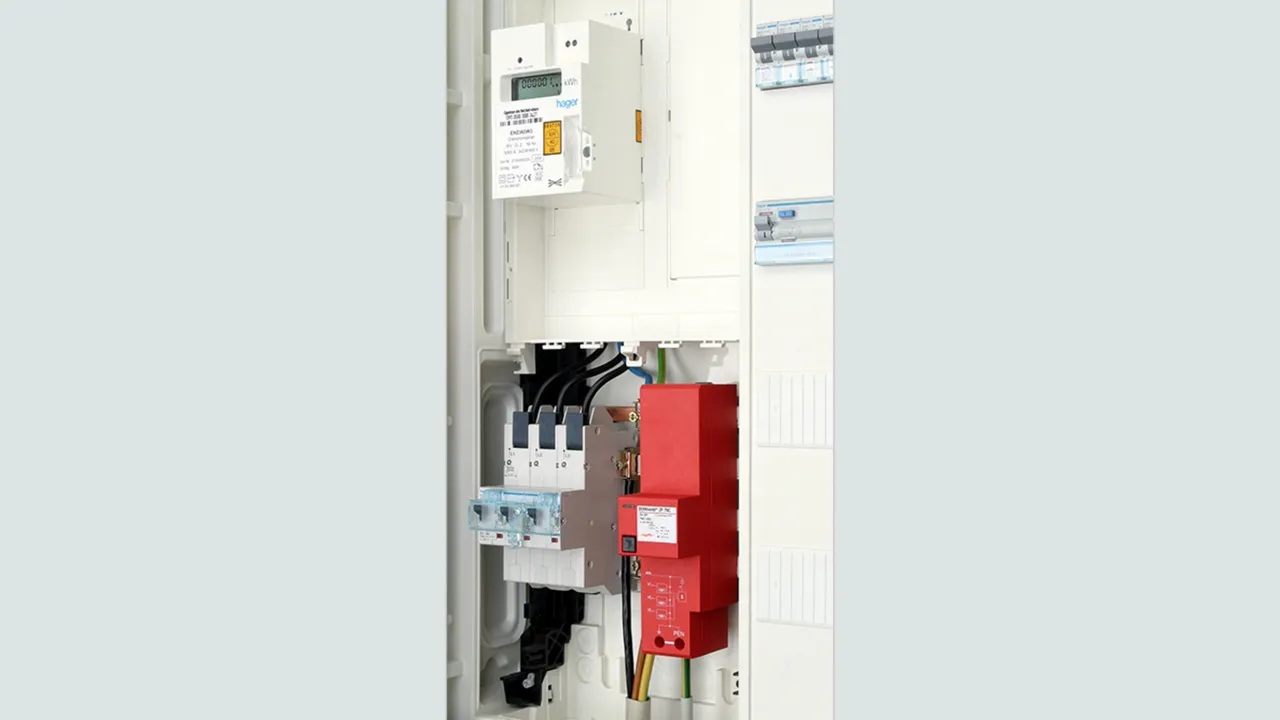

Einfache und schnelle Montage durch Aufrasten auf das 40-mm-Sammelschienensystem
Funktionskontrolle durch Taster mit Leuchtmelder
Ausschaltselektiv zu Sicherungen ab 35 A gG bis 25 kA_eff Kurzschlussstrom
Ableitvermögen bis 100 kA (10/350 µs)
Ermöglicht Endgeräteschutz
Bietet höchste Anlagenverfügbarkeit

Details

Produkte filtern

DEHNventil ZP TNC

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem bei Gebäuden mit äußerem Blitzschutz und hohen Leistungsparametern (3+0-Schaltung).

1 Produkt

Art.-Nr. 900390 DV ZP TNC 255

GTIN 4013364105751, Zolltarifnr. (EU): 85363090, Bruttogewicht: 957.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNventil ZP TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
zum Einsatz im Vorzählerbereich gemäß VDN-Richtlinie
Ableiter Typ 1 + Typ 2 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
werkzeugfrei direkt auf 40mm-Sammelschienensystem
im unteren Anschlussraum des Zählerplatzes aufrastbar
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 75 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät
Funktionsanzeige

Fabrikat: DEHN
Typ: DV ZP TNC 255
Art.-Nr.: 900390
oder gleichwertig.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. Vorsicherung bis I_K= 25 kA_eff	315 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Spezifische Energie [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ohm
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	25 kA
Spezifische Energie [L-PEN] (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung bis I_K= 25 kA_eff	315 A gG
Max. Vorsicherung bei I_K> 25 kA_eff	200 A gG
TOV-Spannung [L-PEN] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktionskontrolle	Taster mit Leuchtmelder
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	10-35 mm²feindrähtig / 50 mm²mehrdrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Einbaumaße	3 TE, DIN 43880
Zulassungen	VDE

Artikel 900390 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900390 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNventil ZP TT

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem bei Gebäuden mit äußerem Blitzschutz und hohen Leistungsparametern (3+1-Schaltung).

1 Produkt

Art.-Nr. 900391 DV ZP TT 255

GTIN 4013364105768, Zolltarifnr. (EU): 85363090, Bruttogewicht: 1.08 kg, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter DEHNventil ZP TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
zum Einsatz im Vorzählerbereich gemäß VDN-Richtlinie
Ableiter Typ 1 + Typ 2 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
werkzeugfrei direkt auf 40mm-Sammelschienensystem
im unteren Anschlussraum des Zählerplatzes aufrastbar
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 100 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät
Funktionsanzeige

Fabrikat: DEHN
Typ: DV ZP TT 255
Art.-Nr.: 900391
oder gleichwertig.

Zertifikate

Wellenbrecher-Funktion

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	25 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	100 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. Vorsicherung bis I_K= 25 kA_eff	315 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	25 kA
Spezifische Energie [L-N] (W/R)	156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	100 kA
Spezifische Energie [N-PE] (W/R)	2,50 MJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [L-N] AC (I_fi )	25 kA_eff
Folgestromlöschfähigkeit [N-PE] AC (I_fi )	100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung bis I_K= 25 kA_eff	315 A gG
Max. Vorsicherung bei I_K> 25 kA_eff	200 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktionskontrolle	Taster mit Leuchtmelder
Anzahl der Ports	1
Anschlussquerschnitt (PE, 9)	10-35 mm²feindrähtig / 50 mm²mehrdrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Einbaumaße	3 TE, DIN 43880
Zulassungen	VDE
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,2 kV
