Art.-Nr. 961101 DGP M 255

GTIN 4013364118676, Zolltarifnr. (EU): 85363030, Bruttogewicht: 331.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

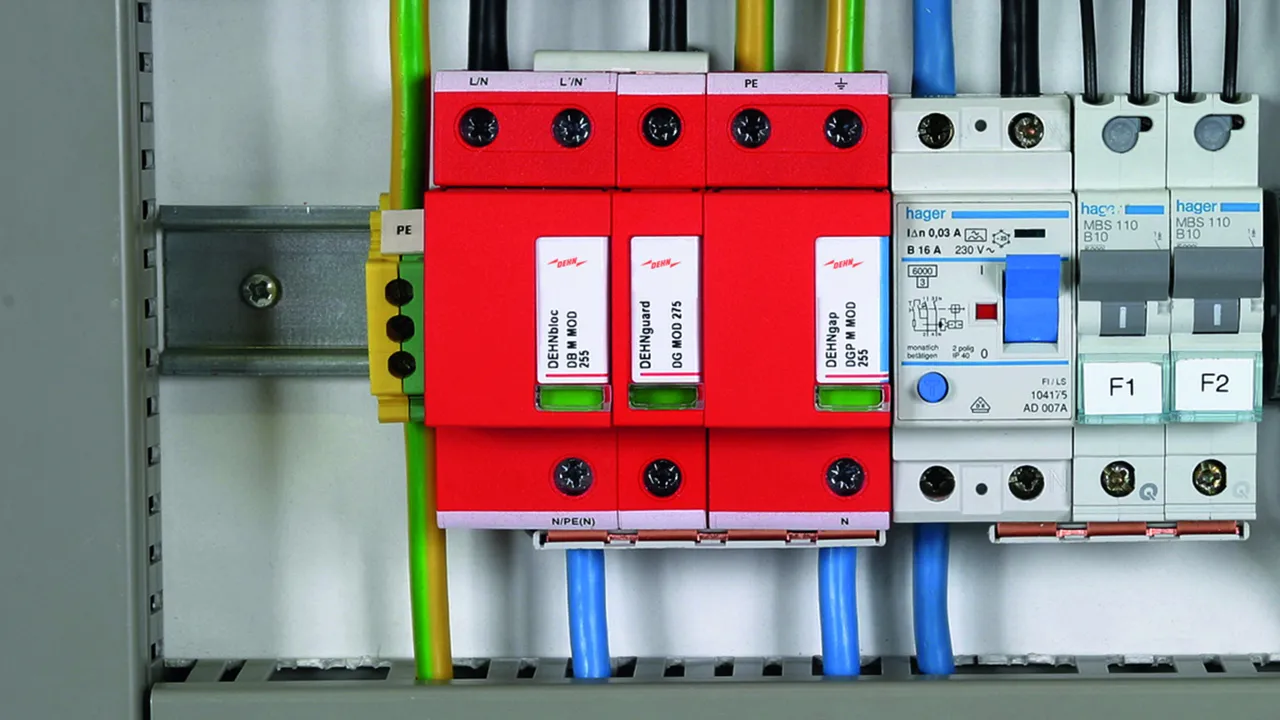

Koordinierter N-PE-Blitzstrom-Ableiter DEHNgap M 255
1-poliger, modularer, steckbarer, koordinierter N-PE-Blitzstrom-
Ableiter, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Druckgesteuerte-Kapsel-Gleitfunkenstrecke
Defektanzeige
Blitzstoßstrom (10/350): 100 kA
Schutzpegel: <= 1,5 kV
Folgestromlöschfähigkeit: 100 Aeff bei 255 V ac
TOV-Festigkeit: 1200 V/200 ms
Energetische Koordination nach DIN EN 62305-4
direkt zu N-PE-Ableiter DEHNgap C S der Red/Line-Familie

Fabrikat: DEHN
Typ: DGP M 255
Art.-Nr.: 961101
oder gleichwertig.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Schutzpegel (U_P )	≤ 1,5 kV
Zulassungen	VDE, KEMA, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Spezifische Energie (W/R)	2,50 MJ/Ohm
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	100 A_eff
Ansprechzeit (t_A )	≤ 100 ns
TOV-Spannung (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (N, PE, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (N, PE) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	VDE, KEMA, UL

Artikel 961101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961105 DGP M 255 FM

GTIN 4013364118683, Zolltarifnr. (EU): 85363030, Bruttogewicht: 336.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Koordinierter N-PE-Blitzstrom-Ableiter DEHNgap M 255 FM
1-poliger, modularer, steckbarer koordinierter N-PE-Blitzstrom-
Ableiter, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Druckgesteuerte-Kapsel-Gleitfunkenstrecke
Defektanzeige
Markierung im Sichtfenster
Blitzstoßstrom (10/350): 100 kA
Schutzpegel: <= 1,5 kV
Folgestromlöschfähigkeit: 100 Aeff bei 255 V ac
TOV-Festigkeit: 1200 V/200 ms
Energetische Koordination nach DIN EN 62305-4
direkt zu N-PE-Ableiter DEHNgap C S der Red/Line-Familie

Fabrikat: DEHN
Typ: DGP M 255 FM
Art.-Nr.: 961105
oder gleichwertig.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Schutzpegel (U_P )	≤ 1,5 kV
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Spezifische Energie (W/R)	2,50 MJ/Ohm
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	100 A_eff
Ansprechzeit (t_A )	≤ 100 ns
TOV-Spannung (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (N, PE, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (N, PE) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Artikel 961105 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961105 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900050 DGPM 1 255 S

GTIN 4013364107496, Zolltarifnr. (EU): 85363030, Bruttogewicht: 539.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

N-PE-Blitzstrom-Ableiter DEHNgap Maxi 1 255 S
1-poliger, koordinierter N-PE-Blitzstrom-Ableiter
für industrielle Sammelschienensysteme
Ableiter Typ 1 nach EN 61643-11
Druckgesteuerte-Kapsel-Gleitfunkenstrecke
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 2,5 kV (beinhaltet 80 cm Anschlussleitung)
Blitzstoßstrom (10/350): 100 kA
Folgestromlöschfähigkeit: 100 Aeff
TOV-Festigkeit: 1200 V/200 ms
Energetische Koordination DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf N Sammelschiene min. 35 mm2
Einbaumaße (B x H x T): (72 x 89 x 100) mm

Fabrikat: DEHN
Typ: DGPM 1 255 S
Art.-Nr.: 900050
oder gleichwertig.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Schutzpegel (U_P )	≤ 2,5 kV (beinhaltet 80 cm Anschlussleitung)
Funktionsüberwachung	über DEHNsignal DSI E 3

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Spezifische Energie (W/R)	2,50 MJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV (beinhaltet 80 cm Anschlussleitung)
Folgestromlöschfähigkeit AC (I_fi )	100 A_eff
Ansprechzeit (t_A )	≤ 100 ns
TOV-Spannung (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anzahl der Ports	1
Montage auf	N-Sammelschiene min. 35 mm²
Anschluss	durch Kabelschuh min. 35 mm²/ max.50 mm²
Funktionsüberwachung	über DEHNsignal DSI E 3
Anschluss für DSI E 3 (S) min.	1 mm²ein- / feindrähtig
Anschluss für DSI E 3 (S) max.	2,5 mm²ein- / feindrähtig
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Einbaumaße (b x h x t)	72 x 89 x 100 mm

Artikel 900050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961180 DGPM 1 255

GTIN 4013364157323, Zolltarifnr. (EU): 85363090, Bruttogewicht: 460.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

N-PE-Blitzstrom-Ableiter DEHNgap Maxi 1 255
Koordinierter N-PE-Blitzstrom-Ableiter, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Druckgesteuerte-Kapsel-Gleitfunkenstrecke
Defektanzeige
Blitzstoßstrom (10/350): 100 kA
Schutzpegel: <= 1,5 kV
Folgestromlöschfähigkeit: 100 Aeff bei 255 V ac
TOV-Festigkeit: 1200 V/200 ms

Fabrikat: DEHN
Typ: DGPM 1 255
Art.-Nr.: 961180
oder gleichwertig.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Schutzpegel (U_P )	≤ 1,5 kV
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Spezifische Energie (W/R)	2,50 MJ/Ohm
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	100 A_eff
Ansprechzeit (t_A )	≤ 100 ns
TOV-Spannung (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (N, PE, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (N, PE) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA

Artikel 961180 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961180 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961185 DGPM 1 255 FM

GTIN 4013364157330, Zolltarifnr. (EU): 85363090, Bruttogewicht: 460.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

N-PE-Blitzstrom-Ableiter DEHNgap Maxi 1 255 FM
Koordinierter N-PE-Blitzstrom-Ableiter, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Druckgesteuerte-Kapsel-Gleitfunkenstrecke
Defektanzeige
Blitzstoßstrom (10/350): 100 kA
Schutzpegel: <= 1,5 kV
Folgestromlöschfähigkeit: 100 Aeff bei 255 V ac
TOV-Festigkeit: 1200 V/200 ms

Fabrikat: DEHN
Typ: DGPM 1 255 FM
Art.-Nr.: 961185
oder gleichwertig.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Schutzpegel (U_P )	≤ 1,5 kV
Zulassungen	KEMA
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Spezifische Energie (W/R)	2,50 MJ/Ohm
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	100 A_eff
Ansprechzeit (t_A )	≤ 100 ns
TOV-Spannung (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (N, PE, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (N, PE) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Artikel 961185 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961185 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961160 DGPM 440

GTIN 4013364116290, Zolltarifnr. (EU): 85363030, Bruttogewicht: 415.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

N-PE-Blitzstrom-Ableiter DEHNgap Maxi 440
Koordinierter N-PE-Blitzstrom-Ableiter, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Druckgesteuerte-Kapsel-Gleitfunkenstrecke
Defektanzeige
Blitzstoßstrom (10/350): 100 kA
Schutzpegel: <= 2,5 kV
Folgestromlöschfähigkeit: 100 Aeff bei 440 V ac
TOV-Festigkeit: 1200 V/200 ms

Fabrikat: DEHN
Typ: DGPM 440
Art.-Nr.: 961160
oder gleichwertig.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	440 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Schutzpegel (U_P )	≤ 2,5 kV
Zulassungen	UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	440 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Spezifische Energie (W/R)	2,50 MJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	100 A_eff
Ansprechzeit (t_A )	≤ 100 ns
TOV-Spannung (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (N, PE, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (N, PE) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL

Artikel 961160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961165 DGPM 440 FM

GTIN 4013364116306, Zolltarifnr. (EU): 85363030, Bruttogewicht: 418.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

N-PE-Blitzstrom-Ableiter DEHNgap Maxi 440 FM
Koordinierter N-PE-Blitzstrom-Ableiter, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Druckgesteuerte-Kapsel-Gleitfunkenstrecke
Defektanzeige
Blitzstoßstrom (10/350): 100 kA
Schutzpegel: <= 2,5 kV
Folgestromlöschfähigkeit: 100 Aeff bei 440 V ac
TOV-Festigkeit: 1200 V/200 ms

Fabrikat: DEHN
Typ: DGPM 440 FM
Art.-Nr.: 961165
oder gleichwertig.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	440 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Schutzpegel (U_P )	≤ 2,5 kV
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	440 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Spezifische Energie (W/R)	2,50 MJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	100 A_eff
Ansprechzeit (t_A )	≤ 100 ns
TOV-Spannung (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (N, PE, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (N, PE) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Artikel 961165 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961165 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961102 DGPH M 255

GTIN 4013364118690, Zolltarifnr. (EU): 85363030, Bruttogewicht: 300.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Modularer N-PE-Blitzstrom-Ableiter DEHNgap H M 255
1-poliger, modularer, steckbarer, koordinierter
N-PE-Blitzstrom-Ableiter, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Druckgesteuerte-Kapsel-Gleitfunkenstrecke
Blitzstoßstrom (10/350): 100 kA
Schutzpegel: <= 4 kV
Folgestromlöschfähigkeit: 100 Aeff bei 255 V ac
TOV-Festigkeit: 1200 V/200 ms
Energetische Koordination nach DIN EN 62305-4
direkt zu N-PE-Ableiter DEHNgap C S der Red/Line-Familie

Fabrikat: DEHN
Typ: DGPH M 255
Art.-Nr.: 961102
oder gleichwertig.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Schutzpegel (U_P )	≤ 4 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	100 kA
Spezifische Energie (W/R)	2,50 MJ/Ohm
Schutzpegel (U_P )	≤ 4 kV
Folgestromlöschfähigkeit AC (I_fi )	100 A_eff
Ansprechzeit (t_A )	≤ 100 ns
TOV-Spannung (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Anzahl der Ports	1
Anschlussquerschnitt (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880

Artikel 961102 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961102 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNgap

Details

DEHNgap M 255 (FM)

Art.-Nr. 961101 DGP M 255

Sie müssen angemeldet sein um 961110.stp herunterzuladen.

Sie müssen angemeldet sein um 961110.igs herunterzuladen.

Sie müssen angemeldet sein um 961110.jt herunterzuladen.

Sie müssen angemeldet sein um 961110.dwg herunterzuladen.

Sie müssen angemeldet sein um 961101_102m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961101.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961101.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961101 wurde zum Merkzettel hinzugefügt.

Artikel 961101 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 961105 DGP M 255 FM

Sie müssen angemeldet sein um 961115.stp herunterzuladen.

Sie müssen angemeldet sein um 961115.igs herunterzuladen.

Sie müssen angemeldet sein um 961115.jt herunterzuladen.

Sie müssen angemeldet sein um 961115.dwg herunterzuladen.

Sie müssen angemeldet sein um 961105m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961105.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961105.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961105 wurde zum Merkzettel hinzugefügt.

Artikel 961105 wurde zum Warenkorb hinzugefügt.

DEHNgap Maxi 1 255 S

Art.-Nr. 900050 DGPM 1 255 S

Sie müssen angemeldet sein um 900050.stp herunterzuladen.

Sie müssen angemeldet sein um 900050.igs herunterzuladen.

Sie müssen angemeldet sein um 900050.jt herunterzuladen.

Sie müssen angemeldet sein um 900050.dwg herunterzuladen.

Sie müssen angemeldet sein um 900050m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um 900050_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.900050.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 900050 wurde zum Merkzettel hinzugefügt.

Artikel 900050 wurde zum Warenkorb hinzugefügt.

DEHNgap Maxi 1 255 (FM)

Art.-Nr. 961180 DGPM 1 255

Sie müssen angemeldet sein um 961140.stp herunterzuladen.

Sie müssen angemeldet sein um 961140.igs herunterzuladen.

Sie müssen angemeldet sein um 961140.jt herunterzuladen.

Sie müssen angemeldet sein um 961140.dwg herunterzuladen.

Sie müssen angemeldet sein um 961160m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961180.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961180.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961180 wurde zum Merkzettel hinzugefügt.

Artikel 961180 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 961185 DGPM 1 255 FM

Sie müssen angemeldet sein um 961145.stp herunterzuladen.

Sie müssen angemeldet sein um 961145.igs herunterzuladen.

Sie müssen angemeldet sein um 961145.jt herunterzuladen.

Sie müssen angemeldet sein um 961145.dwg herunterzuladen.

Sie müssen angemeldet sein um 961165m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961185.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961185.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961185 wurde zum Merkzettel hinzugefügt.

Artikel 961185 wurde zum Warenkorb hinzugefügt.

DEHNgap Maxi 440 (FM)

Art.-Nr. 961160 DGPM 440

Sie müssen angemeldet sein um 961140.stp herunterzuladen.

Sie müssen angemeldet sein um 961140.igs herunterzuladen.

Sie müssen angemeldet sein um 961140.jt herunterzuladen.

Sie müssen angemeldet sein um 961140.dwg herunterzuladen.

Sie müssen angemeldet sein um 961160m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961160.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961160.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961160 wurde zum Merkzettel hinzugefügt.

Artikel 961160 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 961165 DGPM 440 FM

Sie müssen angemeldet sein um 961145.stp herunterzuladen.

Sie müssen angemeldet sein um 961145.igs herunterzuladen.

Sie müssen angemeldet sein um 961145.jt herunterzuladen.

Sie müssen angemeldet sein um 961145.dwg herunterzuladen.

Sie müssen angemeldet sein um 961165m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961165.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961165.wspak herunterzuladen.
