DEHNrapid LSA – Blitzstrom- / Überspannungs-Ableiter

Variabler Schutz von 1 – 10 DA für LSA-Systeme der Baureihe 2/10
Integrierte LSA-Trennleistenfunktion im Blitzstrom-Ableiter bietet zudem Schutz beim Prüfen, Trennen und Patchen
Modulares System aus Blitzstrom- und Überspannungs-Ableitern, kombinierbar zum Kombi-Ableiter

Details

Modularer Aufbau bestehend aus Steckmagazin mit Gasentladungsableitern, Erdungsrahmen und anwendungsspezifischen Ableiter-Modulen.

lorem ipsum — Modularer Aufbau bestehend aus Steckmagazin mit Gasentladungsableitern, Erdungsrahmen und anwendungsspezifischen Ableiter-Modulen.

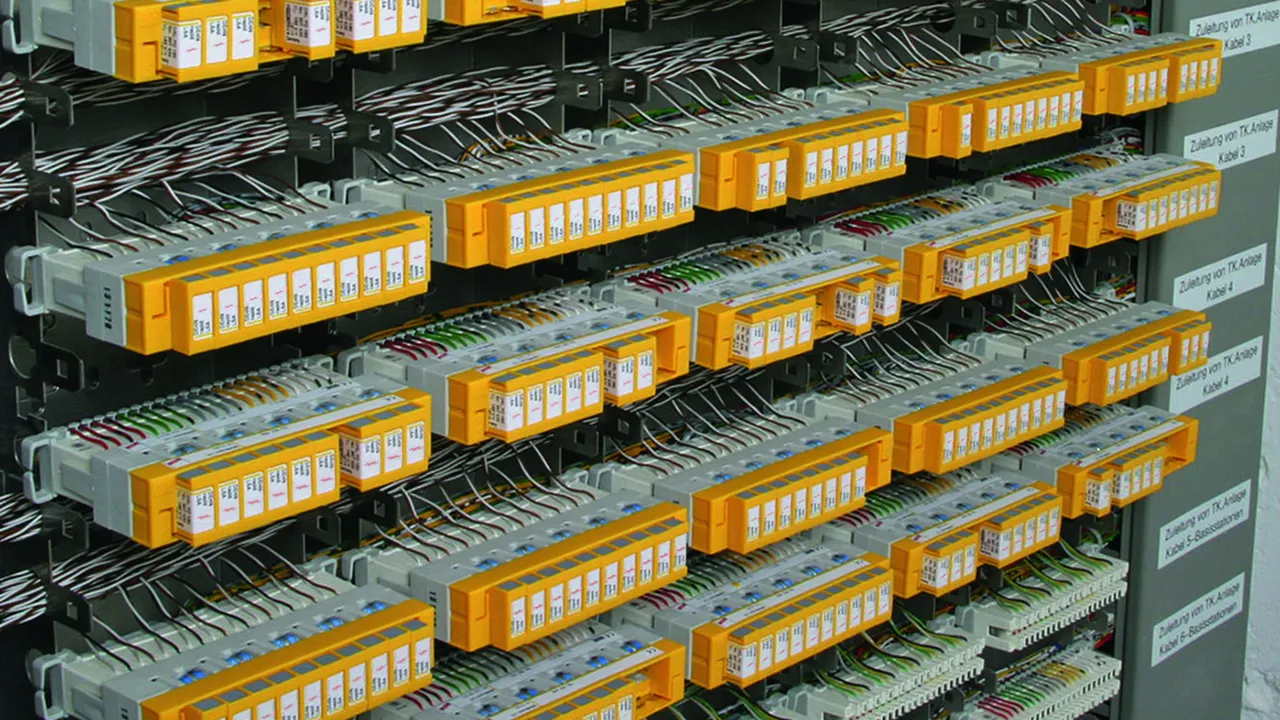

Kombinierter Blitz- und Überspannungsschutz für LSA-Anschlussleisten.

Blitzstromtragfähiges Steckmagazin mit Gasentladungsableitern optional mit optischer Defektanzeige und fail-safe-Funktion.

Steckbare Überspannungs-Ableiter als Schutzmagazine, die in Anschluss- oder Trennleisten gesteckt werden können.

Anwendungsspezifische Überspannungs-Ableiter-Module für den Endgeräteschutz.

Produkte filtern

DRL 10 B

Blitzstromtragfähiges DRL-Steckmagazin 10 DA mit dreipoligen Gasentladungsableitern für nahezu alle Anwendungen und erweiterbar mit DRL-Schutzstecker zum Kombi-Ableiter. Die integrierten Trennleistenkontakte erlauben bei gestecktem Schutz das Prüfen, Messen und Patchen.

1 Produkt

Art.-Nr. 907400 DRL 10 B 180

GTIN 4013364107557, Zolltarifnr. (EU): 85363010, Bruttogewicht: 69.90 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Blitzstromtragfähiges DRL-Steckmagazin DRL 10 B 180
Blitzstrom-Ableiter-Steckmagazin der
Ableiterklasse Type 1 DEHNrapid LSA
für 10 DA LSA-Trennleisten, komplett
bestückt mit 10 GDT 230 B3, geprüft
nach EN 61643-21, erweiterbar mit
DRL-Schutzstecker zum Kombi-
Ableiter, integrierte Trennleistenkon-
takte für Prüfen, Messen und Patchen
bei gleichzeitigem Schutz.
Höchste Dauerspannung DC: 180 V
Nennstrom: 0,4 A

Fabrikat: DEHN
Typ: DRL 10 B 180
Art.-Nr.: 907400
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	G
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	≤ 0,005 Ohm
Einsteckbar in	LSA-Trennleiste 2/10

Ableiterklasse	G
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_impD1 (U_P )	≤ 500 V
Schutzpegel Ad-PG bei I_impD1 (U_P )	≤ 500 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 500 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 450 V
Serienimpedanz pro Ader	≤ 0,005 Ohm
Kapazität Ad-Ad (C)	≤ 5 pF
Kapazität Ad-PG (C)	≤ 5 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 10
Einsteckbar in	LSA-Trennleiste 2/10
Erdung über	Montagebügel
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	grau
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907400 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907400 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRL 10 B FSD

Blitzstromtragfähiges DRL-Steckmagazin 10 DA für nahezu alle Anwendungen und erweiterbar mit DRL-Schutzstecker zum Kombi-Ableiter. Die integrierten Trennleistenkontakte erlauben bei gestecktem Schutz das Prüfen, Messen und Patchen. Die dreipoligen Gasentladungsableiter verfügen über eine fail-safe-Funktion mit optischer Anzeige bei Defekt.

1 Produkt

Art.-Nr. 907401 DRL 10 B 180 FSD

GTIN 4013364107564, Zolltarifnr. (EU): 85363010, Bruttogewicht: 74.30 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Blitzstromtragfähiges DRL-Steckmagazin DRL 10 B 180 FSD
Blitzstrom-Ableiter-Steckmagazin der
Ableiterklasse Type 1 DEHNrapid LSA
für 10 DA LSA-Trennleisten, komplett
bestückt mit 10 GDT 230 B3 FSD,
geprüft nach EN 61643-21, erweiterbar
mit DRL-Schutzstecker zum Kombi-
Ableiter, integrierte Trennleistenkon-
takte für Prüfen, Messen und Patchen
bei gleichzeitigem Schutz. Ableiter mit
Fail-safe-Funktion und optischer
Defektanzeige.
Höchste Dauerspannung DC: 180 V
Nennstrom: 0,4 A

Fabrikat: DEHN
Typ: DRL 10 B 180 FSD
Art.-Nr.: 907401
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	G
Defektanzeige	optisch durch Farbumschlag
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	≤ 0,005 Ohm
Einsteckbar in	LSA-Trennleiste 2/10

Ableiterklasse	G
Defektanzeige	optisch durch Farbumschlag
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_impD1 (U_P )	≤ 500 V
Schutzpegel Ad-PG bei I_impD1 (U_P )	≤ 500 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 500 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 450 V
Serienimpedanz pro Ader	≤ 0,005 Ohm
Kapazität Ad-Ad (C)	≤ 5 pF
Kapazität Ad-PG (C)	≤ 5 pF
Fail-safe-Verhalten	Gasentladungsableiter mit Federkontakten
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 10
Einsteckbar in	LSA-Trennleiste 2/10
Erdung über	Montagebügel
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	grau
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907401 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907401 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRL RE

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz mit Entkopplungsimpedanzen. Besonders geeignet für Signalkreise mit gemeinsamen Bezugspotential. Erdung über EF 10 DRL. Nur für Trennleisten oder DRL-Steckmagazin.

5 Produkte

Art.-Nr. 907421 DRL RE 12

GTIN 4013364107618, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Schutzstecker 1 DA DRL RE 12
Überspannungs-Schutzstecker,
der Ableiterklasse Type 3 / P1
DEHNrapid LSA, geprüft nach
EN 61643-21 und energetisch
koordiniert nach IEC 61643-22
zu DRL-Steckmagazin Type 1,
zum Schutz von 2 Einzeladern.
Zusammen mit Erdungsrahmen
Einsteckbar in LSA-Trennleisten
Der Baureihe 2/10 oder direkt in
das DRL-Steckmagazin als
Erweiterung zum Kombi-Ableiter.
Höchste Dauerspannung DC: 14 V
Nennstrom: 0,4 A

Fabrikat: DEHN
Typ: DRL RE 12
Art.-Nr.: 907421
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	O
Höchste Dauerspannung DC (U_C )	14 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
Serienimpedanz pro Ader	4,7 Ohm
Grenzfrequenz Ad-PG (f_G )	2,7 MHz
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin

Ableiterklasse	O
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	14 V
Höchste Dauerspannung AC (U_C )	9,5 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader in Kombination mit DRL 10 B... (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader in Kombination mit DRL 10 B... (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader ohne DRL 10 B... (I_n )	0,5 kA
Schutzpegel Ad-PG bei I_impD1 in Kombination mit DRL 10 B... (U_P )	≤ 45 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 36 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 19 V
Serienimpedanz pro Ader	4,7 Ohm
Grenzfrequenz Ad-PG (f_G )	2,7 MHz
Kapazität Ad-Ad (C)	≤ 1 nF
Kapazität Ad-PG (C)	≤ 2 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 20 gesteckt
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin
Erdung über	Erdungsrahmen
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907421 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907421 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907422 DRL RE 24

GTIN 4013364107625, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Schutzstecker 1 DA DRL RE 24
Überspannungs-Schutzstecker,
der Ableiterklasse Type 3 / P1
DEHNrapid LSA, geprüft nach
EN 61643-21 und energetisch
koordiniert nach IEC 61643-22
zu DRL-Steckmagazin Type 1,
zum Schutz von 2 Einzeladern.
Zusammen mit Erdungsrahmen
Einsteckbar in LSA-Trennleisten
Der Baureihe 2/10 oder direkt in
das DRL-Steckmagazin als
Erweiterung zum Kombi-Ableiter.
Höchste Dauerspannung DC: 28 V
Nennstrom: 0,4 A

Fabrikat: DEHN
Typ: DRL RE 24
Art.-Nr.: 907422
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	O
Höchste Dauerspannung DC (U_C )	28 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
Serienimpedanz pro Ader	4,7 Ohm
Grenzfrequenz Ad-PG (f_G )	4,5 MHz
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin

Ableiterklasse	O
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	28 V
Höchste Dauerspannung AC (U_C )	19,5 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader in Kombination mit DRL 10 B... (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader in Kombination mit DRL 10 B... (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader ohne DRL 10 B... (I_n )	0,5 kA
Schutzpegel Ad-PG bei I_impD1 in Kombination mit DRL 10 B... (U_P )	≤ 65 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 72 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 38 V
Serienimpedanz pro Ader	4,7 Ohm
Grenzfrequenz Ad-PG (f_G )	4,5 MHz
Kapazität Ad-Ad (C)	≤ 0,55 nF
Kapazität Ad-PG (C)	≤ 1,1 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 20 gesteckt
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin
Erdung über	Erdungsrahmen
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907422 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907422 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907423 DRL RE 48

GTIN 4013364107632, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Schutzstecker 1 DA DRL RE 48
Überspannungs-Schutzstecker,
der Ableiterklasse Type 3 / P1
DEHNrapid LSA, geprüft nach
EN 61643-21 und energetisch
koordiniert nach IEC 61643-22
zu DRL-Steckmagazin Type 1,
zum Schutz von 2 Einzeladern.
Zusammen mit Erdungsrahmen
Einsteckbar in LSA-Trennleisten
Der Baureihe 2/10 oder direkt in
das DRL-Steckmagazin als
Erweiterung zum Kombi-Ableiter.
Höchste Dauerspannung DC: 54 V
Nennstrom: 0,4 A

Fabrikat: DEHN
Typ: DRL RE 48
Art.-Nr.: 907423
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	O
Höchste Dauerspannung DC (U_C )	54 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
Serienimpedanz pro Ader	6,8 Ohm
Grenzfrequenz Ad-PG (f_G )	7,35 MHz
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin

Ableiterklasse	O
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	54 V
Höchste Dauerspannung AC (U_C )	38 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader in Kombination mit DRL 10 B... (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader in Kombination mit DRL 10 B... (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader ohne DRL 10 B... (I_n )	0,25 kA
Schutzpegel Ad-PG bei I_impD1 in Kombination mit DRL 10 B... (U_P )	≤ 95 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 135 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 70 V
Serienimpedanz pro Ader	6,8 Ohm
Grenzfrequenz Ad-PG (f_G )	7,35 MHz
Kapazität Ad-Ad (C)	≤ 350 pF
Kapazität Ad-PG (C)	≤ 700 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 20 gesteckt
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin
Erdung über	Erdungsrahmen
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907423 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907423 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907424 DRL RE 60

GTIN 4013364107649, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Schutzstecker 1 DA DRL RE 60
Überspannungs-Schutzstecker,
der Ableiterklasse Type 3 / P1
DEHNrapid LSA, geprüft nach
EN 61643-21 und energetisch
koordiniert nach IEC 61643-22
zu DRL-Steckmagazin Type 1,
zum Schutz von 2 Einzeladern.
Zusammen mit Erdungsrahmen
Einsteckbar in LSA-Trennleisten
Der Baureihe 2/10 oder direkt in
das DRL-Steckmagazin als
Erweiterung zum Kombi-Ableiter.
Höchste Dauerspannung DC: 70 V
Nennstrom: 0,4 A

Fabrikat: DEHN
Typ: DRL RE 60
Art.-Nr.: 907424
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	O
Höchste Dauerspannung DC (U_C )	70 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
Serienimpedanz pro Ader	6,8 Ohm
Grenzfrequenz Ad-PG (f_G )	10,5 MHz
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin

Ableiterklasse	O
Nennspannung (U_N )	60 V
Höchste Dauerspannung DC (U_C )	70 V
Höchste Dauerspannung AC (U_C )	49,5 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader in Kombination mit DRL 10 B... (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader in Kombination mit DRL 10 B... (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader ohne DRL 10 B... (I_n )	0,25 kA
Schutzpegel Ad-PG bei I_impD1 in Kombination mit DRL 10 B... (U_P )	≤ 115 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 185 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 95 V
Serienimpedanz pro Ader	6,8 Ohm
Grenzfrequenz Ad-PG (f_G )	10,5 MHz
Kapazität Ad-Ad (C)	≤ 250 pF
Kapazität Ad-PG (C)	≤ 500 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 20 gesteckt
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin
Erdung über	Erdungsrahmen
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907424 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907424 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907425 DRL RE 180

GTIN 4013364107656, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Schutzstecker 1 DA DRL RE 180
Überspannungs-Schutzstecker,
der Ableiterklasse Type 3 / P1
DEHNrapid LSA, geprüft nach
EN 61643-21 und energetisch
koordiniert nach IEC 61643-22
zu DRL-Steckmagazin Type 1,
zum Schutz von 2 Einzeladern.
Zusammen mit Erdungsrahmen
Einsteckbar in LSA-Trennleisten
Der Baureihe 2/10 oder direkt in
das DRL-Steckmagazin als
Erweiterung zum Kombi-Ableiter.
Höchste Dauerspannung DC: 180 V
Nennstrom: 0,1 A

Fabrikat: DEHN
Typ: DRL RE 180
Art.-Nr.: 907425
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	O
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
Serienimpedanz pro Ader	4,7 Ohm
Grenzfrequenz Ad-PG (f_G )	42 MHz
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin

Ableiterklasse	O
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader in Kombination mit DRL 10 B... (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader in Kombination mit DRL 10 B... (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader ohne DRL 10 B... (I_n )	0,5 kA
Schutzpegel Ad-PG bei I_impD1 in Kombination mit DRL 10 B... (U_P )	≤ 280 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 500 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 270 V
Serienimpedanz pro Ader	4,7 Ohm
Grenzfrequenz Ad-PG (f_G )	42 MHz
Kapazität Ad-Ad (C)	≤ 50 pF
Kapazität Ad-PG (C)	≤ 80 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 20 gesteckt
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin
Erdung über	Erdungsrahmen
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907425 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907425 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRL RD

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz. Niedriger Schutzpegel Ader-Ader für erdpotentialfreie Schnittstellen. Montage mit EF 10 DRL. Installation nur in Verbindung mit dem DRL-Steckmagazin empfohlen.

5 Produkte

Art.-Nr. 907441 DRL RD 12

GTIN 4013364107694, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Schutzstecker 1 DA DRL RD 12
Überspannungs-Schutzstecker,
der Ableiterklasse Type 3 / P1
DEHNrapid LSA, geprüft nach
EN 61643-21 und energetisch
koordiniert nach IEC 61643-22
zu DRL-Steckmagazin Type 1,
zum Schutz einer Doppelader.
Zusammen mit Erdungsrahmen
einsteckbar in LSA-Trennleisten
der Baureihe 2/10 oder direkt in
das DRL-Steckmagazin als
Erweiterung zum Kombi-Ableiter.
Höchste Dauerspannung DC: 14 V
Nennstrom: 0,4 A

Fabrikat: DEHN
Typ: DRL RD 12
Art.-Nr.: 907441
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	O
Höchste Dauerspannung DC (U_C )	14 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
Serienimpedanz pro Ader	2,2 Ohm
Grenzfrequenz Ad-Ad (f_G )	2,7 MHz
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin

Ableiterklasse	O
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	14 V
Höchste Dauerspannung AC (U_C )	9,5 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader in Kombination mit DRL 10 B... (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader in Kombination mit DRL 10 B... (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader ohne DRL 10 B... (I_n )	0,5 kA
Schutzpegel Ad-PG bei I_impD1 in Kombination mit DRL 10 B... (U_P )	≤ 500 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 18 V
Serienimpedanz pro Ader	2,2 Ohm
Grenzfrequenz Ad-Ad (f_G )	2,7 MHz
Kapazität Ad-Ad (C)	≤ 2,0 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 20 gesteckt
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907441 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907441 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907442 DRL RD 24

GTIN 4013364107700, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Schutzstecker 1 DA DRL RD 24
Überspannungs-Schutzstecker,
der Ableiterklasse Type 3 / P1
DEHNrapid LSA, geprüft nach
EN 61643-21 und energetisch
koordiniert nach IEC 61643-22
zu DRL-Steckmagazin Type 1,
zum Schutz einer Doppelader.
Zusammen mit Erdungsrahmen
einsteckbar in LSA-Trennleisten
der Baureihe 2/10 oder direkt in
das DRL-Steckmagazin als
Erweiterung zum Kombi-Ableiter.
Höchste Dauerspannung DC: 28 V
Nennstrom: 0,4 A

Fabrikat: DEHN
Typ: DRL RD 24
Art.-Nr.: 907442
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	O
Höchste Dauerspannung DC (U_C )	28 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
Serienimpedanz pro Ader	2,2 Ohm
Grenzfrequenz Ad-Ad (f_G )	5,4 MHz
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin

Ableiterklasse	O
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	28 V
Höchste Dauerspannung AC (U_C )	19,5 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader in Kombination mit DRL 10 B... (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader in Kombination mit DRL 10 B... (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader ohne DRL 10 B... (I_n )	0,5 kA
Schutzpegel Ad-PG bei I_impD1 in Kombination mit DRL 10 B... (U_P )	≤ 500 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 36 V
Serienimpedanz pro Ader	2,2 Ohm
Grenzfrequenz Ad-Ad (f_G )	5,4 MHz
Kapazität Ad-Ad (C)	≤ 1,1 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 20 gesteckt
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907442 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907442 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907443 DRL RD 48

GTIN 4013364107717, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Schutzstecker 1 DA DRL RD 48
Überspannungs-Schutzstecker,
der Ableiterklasse Type 3 / P1
DEHNrapid LSA, geprüft nach
EN 61643-21 und energetisch
koordiniert nach IEC 61643-22
zu DRL-Steckmagazin Type 1,
zum Schutz einer Doppelader.
Zusammen mit Erdungsrahmen
einsteckbar in LSA-Trennleisten
der Baureihe 2/10 oder direkt in
das DRL-Steckmagazin als
Erweiterung zum Kombi-Ableiter.
Höchste Dauerspannung DC: 54 V
Nennstrom: 0,4 A

Fabrikat: DEHN
Typ: DRL RD 48
Art.-Nr.: 907443
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	O
Höchste Dauerspannung DC (U_C )	54 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
Serienimpedanz pro Ader	4,7 Ohm
Grenzfrequenz Ad-Ad (f_G )	7,8 MHz
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin

Ableiterklasse	O
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	54 V
Höchste Dauerspannung AC (U_C )	38 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader in Kombination mit DRL 10 B... (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader in Kombination mit DRL 10 B... (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader ohne DRL 10 B... (I_n )	0,25 kA
Schutzpegel Ad-PG bei I_impD1 in Kombination mit DRL 10 B... (U_P )	≤ 500 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 70 V
Serienimpedanz pro Ader	4,7 Ohm
Grenzfrequenz Ad-Ad (f_G )	7,8 MHz
Kapazität Ad-Ad (C)	≤ 700 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 20 gesteckt
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907443 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907443 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907444 DRL RD 60

GTIN 4013364107724, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Schutzstecker 1 DA DRL RD 60
Überspannungs-Schutzstecker,
der Ableiterklasse Type 3 / P1
DEHNrapid LSA, geprüft nach
EN 61643-21 und energetisch
koordiniert nach IEC 61643-22
zu DRL-Steckmagazin Type 1,
zum Schutz einer Doppelader.
Zusammen mit Erdungsrahmen
einsteckbar in LSA-Trennleisten
der Baureihe 2/10 oder direkt in
das DRL-Steckmagazin als
Erweiterung zum Kombi-Ableiter.
Höchste Dauerspannung DC: 70 V
Nennstrom: 0,4 A

Fabrikat: DEHN
Typ: DRL RD 60
Art.-Nr.: 907444
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	O
Höchste Dauerspannung DC (U_C )	70 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
Serienimpedanz pro Ader	4,7 Ohm
Grenzfrequenz Ad-Ad (f_G )	11 MHz
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin

Ableiterklasse	O
Nennspannung (U_N )	60 V
Höchste Dauerspannung DC (U_C )	70 V
Höchste Dauerspannung AC (U_C )	49,5 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader in Kombination mit DRL 10 B... (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader in Kombination mit DRL 10 B... (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader ohne DRL 10 B... (I_n )	0,25 kA
Schutzpegel Ad-PG bei I_impD1 in Kombination mit DRL 10 B... (U_P )	≤ 500 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 95 V
Serienimpedanz pro Ader	4,7 Ohm
Grenzfrequenz Ad-Ad (f_G )	11 MHz
Kapazität Ad-Ad (C)	≤ 500 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 20 gesteckt
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907444 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907444 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907445 DRL RD 110

GTIN 4013364118461, Zolltarifnr. (EU): 85363010, Bruttogewicht: 3.30 g, VPE: 10.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Schutzstecker 1 DA DRL RD 110
Überspannungs-Schutzstecker,
der Ableiterklasse Type 3 / P1
DEHNrapid LSA, geprüft nach
EN 61643-21 und energetisch
koordiniert nach IEC 61643-22
zu DRL-Steckmagazin Type 1,
zum Schutz einer Doppelader.
Zusammen mit Erdungsrahmen
einsteckbar in LSA-Trennleisten
der Baureihe 2/10 oder direkt in
das DRL-Steckmagazin als
Erweiterung zum Kombi-Ableiter.
Höchste Dauerspannung DC: 180 V
Nennstrom: 0,4 A

Fabrikat: DEHN
Typ: DRL RD 110
Art.-Nr.: 907445
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	O
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
Serienimpedanz pro Ader	4,7 Ohm
Grenzfrequenz Ad-Ad (f_G )	20 MHz
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin

Ableiterklasse	O
Nennspannung (U_N )	110 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader in Kombination mit DRL 10 B... (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader in Kombination mit DRL 10 B... (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader ohne DRL 10 B... (I_n )	0,25 kA
Schutzpegel Ad-PG bei I_impD1 in Kombination mit DRL 10 B... (U_P )	≤ 500 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 250 V
Serienimpedanz pro Ader	4,7 Ohm
Grenzfrequenz Ad-Ad (f_G )	20 MHz
Kapazität Ad-Ad (C)	≤ 200 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 20 gesteckt
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907445 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907445 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRL PD

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz. Niedriger Schutzpegel Ader-Ader und integrierter Überstromschutz für ADSL, ISDN U_k0oder a/b-Adern. Montage mit EF 10 DRL. Installation nur in Verbindung mit dem DRL-Steckmagazin empfohlen.

1 Produkt

Art.-Nr. 907430 DRL PD 180

GTIN 4013364107670, Zolltarifnr. (EU): 85363010, Bruttogewicht: 3.90 g, VPE: 10.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Schutzstecker 1 DA DRL PD 180
Überspannungs-Schutzstecker,
der Ableiterklasse Type 3 / P1
DEHNrapid LSA, kombiniert
mit Überstromschutz gegen
Powercrossing, geprüft nach
EN 61643-21 und energetisch
koordiniert nach IEC 61643-22
zu DRL-Steckmagazin Type 1,
zum Schutz einer Doppelader.
Zusammen mit Erdungsrahmen
einsteckbar in LSA-Trennleisten
der Baureihe 2/10 oder direkt in
das DRL-Steckmagazin als
Erweiterung zum Kombi-Ableiter.
Höchste Dauerspannung DC: 180 V
Nennstrom: 0,1 A

Fabrikat: DEHN
Typ: DRL PD 180
Art.-Nr.: 907430
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	O
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
Serienimpedanz pro Ader	10 Ohm +/- 15%
Grenzfrequenz Ad-Ad (f_G )	61 MHz
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B... Steckmagazin

Ableiterklasse	O
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader in Kombination mit DRL 10 B... (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader in Kombination mit DRL 10 B... (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader ohne DRL 10 B... (I_n )	0,25 kA
Schutzpegel Ad-PG bei I_impD1 in Kombination mit DRL 10 B... (U_P )	≤ 500 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 270 V
Serienimpedanz pro Ader	10 Ohm +/- 15%
Grenzfrequenz Ad-Ad (f_G )	61 MHz
Kapazität Ad-Ad (C)	≤ 80 pF
Ausführung	Überstromschutz integriert
Betriebstemperaturbereich (T_U )	0 °C ... +70 °C
Schutzart	IP 20 gesteckt
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B... Steckmagazin
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907430 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907430 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRL HD

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz für hochfrequente Übertragungen wie G.703 oder ISDN U_2m, S_2mund S₀. Montage mit EF 10 DRL. Installation nur in Verbindung mit dem DRL-Steckmagazin empfohlen.

1 Produkt

Art.-Nr. 907470 DRL HD 24

GTIN 4013364107663, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Schutzstecker 1 DA DRL HD 24
Überspannungs-Schutzstecker,
der Ableiterklasse Type 3 / P1
DEHNrapid LSA, geprüft nach
EN 61643-21 und energetisch
koordiniert nach IEC 61643-22
zu DRL-Steckmagazin Type 1,
zum Schutz einer Doppelader
von Systemen mit sehr hohen
Übertragungsraten.
Zusammen mit Erdungsrahmen
einsteckbar in LSA-Trennleisten
der Baureihe 2/10 oder direkt in
das DRL-Steckmagazin als
Erweiterung zum Kombi-Ableiter.
Höchste Dauerspannung DC: 28 V
Nennstrom: 0,4 A

Fabrikat: DEHN
Typ: DRL HD 24
Art.-Nr.: 907470
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	O
Höchste Dauerspannung DC (U_C )	28 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
Serienimpedanz pro Ader	4,7 Ohm
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin

Ableiterklasse	O
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	28 V
Höchste Dauerspannung AC (U_C )	19,5 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader in Kombination mit DRL 10 B... (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader in Kombination mit DRL 10 B... (I_n )	5 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader ohne DRL 10 B... (I_n )	0,5 kA
Schutzpegel Ad-PG bei I_impD1 in Kombination mit DRL 10 B... (U_P )	≤ 500 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 46 V
Serienimpedanz pro Ader	4,7 Ohm
Grenzfrequenz Ad-Ad (100 Ohm) (f_G )	85 MHz
Kapazität Ad-Ad (C)	≤ 22 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 20 gesteckt
Einsteckbar in	LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21

Artikel 907470 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907470 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNrapid LSA – Blitzstrom- / Überspannungs-Ableiter

Details

DRL 10 B

Art.-Nr. 907400 DRL 10 B 180

Sie müssen angemeldet sein um 907400.stp herunterzuladen.

Sie müssen angemeldet sein um 907400.igs herunterzuladen.

Sie müssen angemeldet sein um 907400.jt herunterzuladen.

Sie müssen angemeldet sein um 907400.dwg herunterzuladen.

Sie müssen angemeldet sein um 907400m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907400.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907400.edz herunterzuladen.

Artikel 907400 wurde zum Merkzettel hinzugefügt.

Artikel 907400 wurde zum Warenkorb hinzugefügt.

DRL 10 B FSD

Art.-Nr. 907401 DRL 10 B 180 FSD

Sie müssen angemeldet sein um 907401.stp herunterzuladen.

Sie müssen angemeldet sein um 907401.igs herunterzuladen.

Sie müssen angemeldet sein um 907401.jt herunterzuladen.

Sie müssen angemeldet sein um 907401.dwg herunterzuladen.

Sie müssen angemeldet sein um 907400m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907401.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907401.edz herunterzuladen.

Artikel 907401 wurde zum Merkzettel hinzugefügt.

Artikel 907401 wurde zum Warenkorb hinzugefügt.

DRL RE

Art.-Nr. 907421 DRL RE 12

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907421.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907421.edz herunterzuladen.

Artikel 907421 wurde zum Merkzettel hinzugefügt.

Artikel 907421 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907422 DRL RE 24

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907422.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907422.edz herunterzuladen.

Artikel 907422 wurde zum Merkzettel hinzugefügt.

Artikel 907422 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907423 DRL RE 48

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907423.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907423.edz herunterzuladen.

Artikel 907423 wurde zum Merkzettel hinzugefügt.

Artikel 907423 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907424 DRL RE 60

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907424.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907424.edz herunterzuladen.

Artikel 907424 wurde zum Merkzettel hinzugefügt.

Artikel 907424 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907425 DRL RE 180

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907425.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907425.edz herunterzuladen.

Artikel 907425 wurde zum Merkzettel hinzugefügt.

Artikel 907425 wurde zum Warenkorb hinzugefügt.

DRL RD

Art.-Nr. 907441 DRL RD 12

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.
